(共27张PPT)
第四节 地球的结构
若真正进入地心，
我们会看到什么 ？

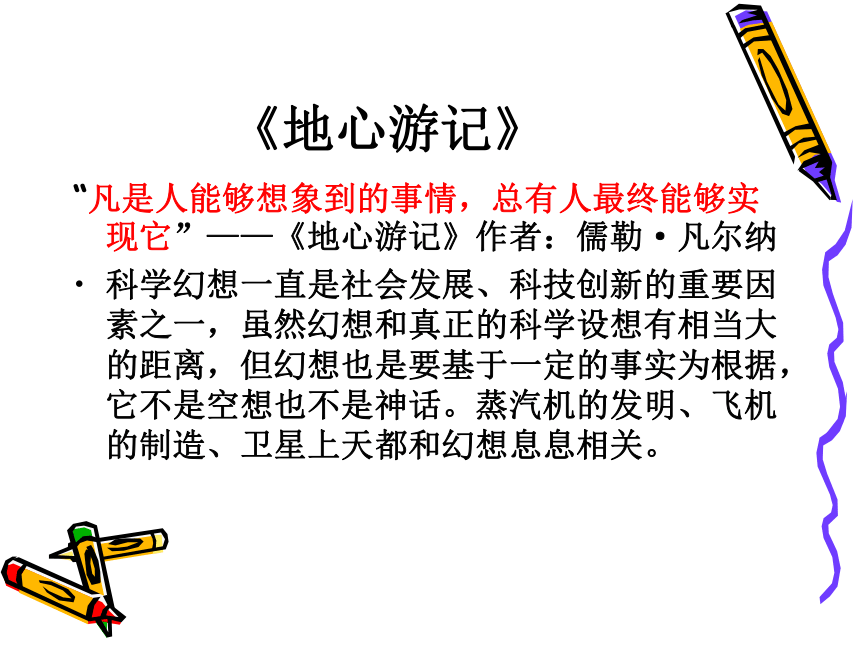

《地心游记》
“凡是人能够想象到的事情，总有人最终能够实现它”——《地心游记》作者：儒勒·凡尔纳
科学幻想一直是社会发展、科技创新的重要因素之一，虽然幻想和真正的科学设想有相当大的距离，但幻想也是要基于一定的事实为根据，它不是空想也不是神话。蒸汽机的发明、飞机的制造、卫星上天都和幻想息息相关。

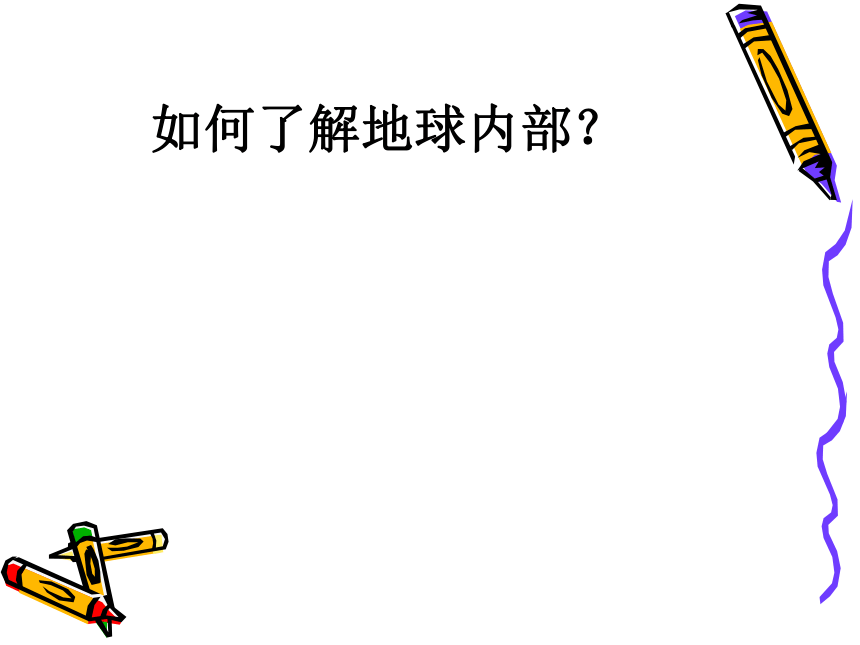

如何了解地球内部？

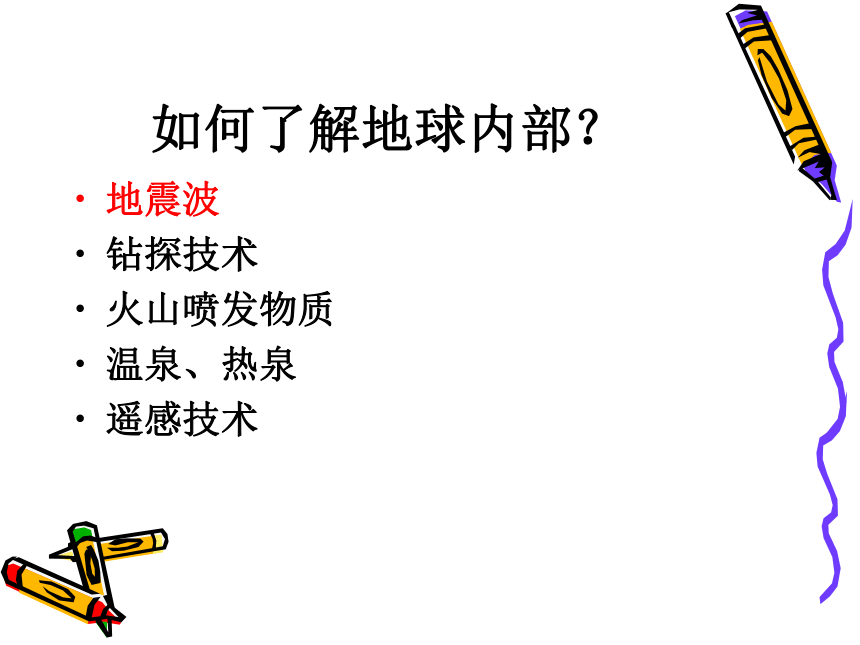

如何了解地球内部？
地震波
钻探技术
火山喷发物质
温泉、热泉
遥感技术

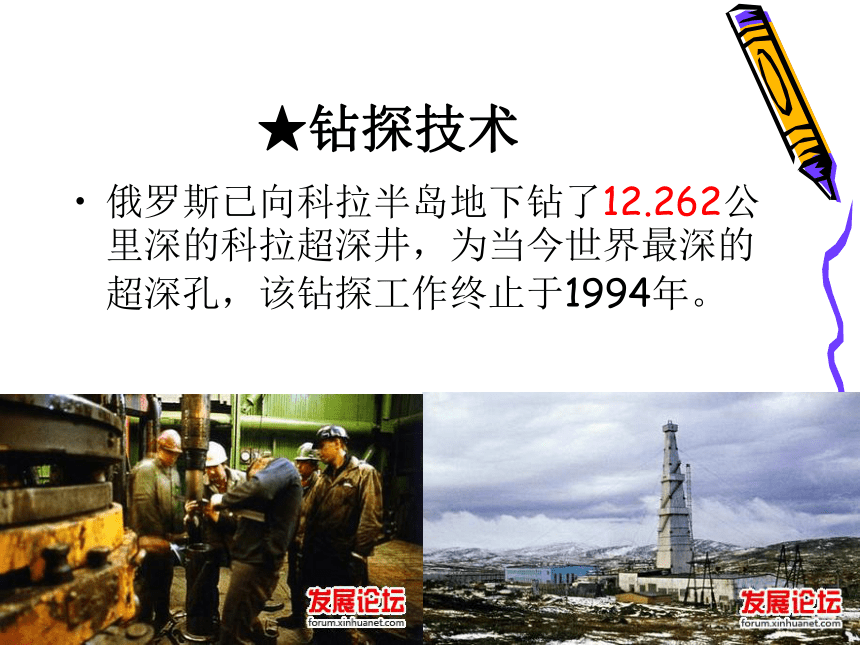

★钻探技术
俄罗斯已向科拉半岛地下钻了12.262公里深的科拉超深井，为当今世界最深的超深孔，该钻探工作终止于1994年。

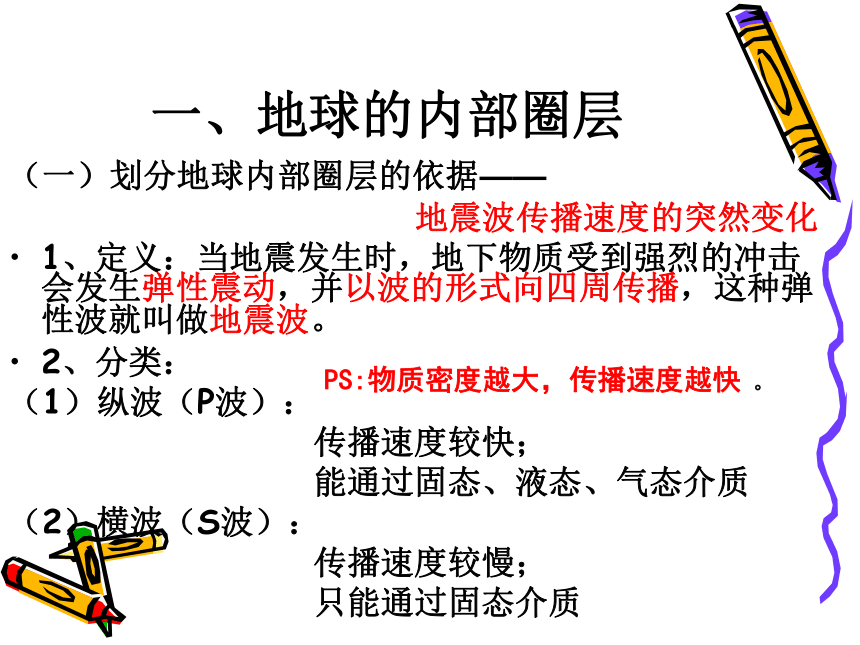

一、地球的内部圈层
（一）划分地球内部圈层的依据——
地震波传播速度的突然变化
1、定义：当地震发生时，地下物质受到强烈的冲击会发生弹性震动，并以波的形式向四周传播，这种弹性波就叫做地震波。
2、分类：
（1）纵波（P波）：
传播速度较快；
能通过固态、液态、气态介质
（2）横波（S波）：
传播速度较慢；
只能通过固态介质
PS:物质密度越大，传播速度越快 。

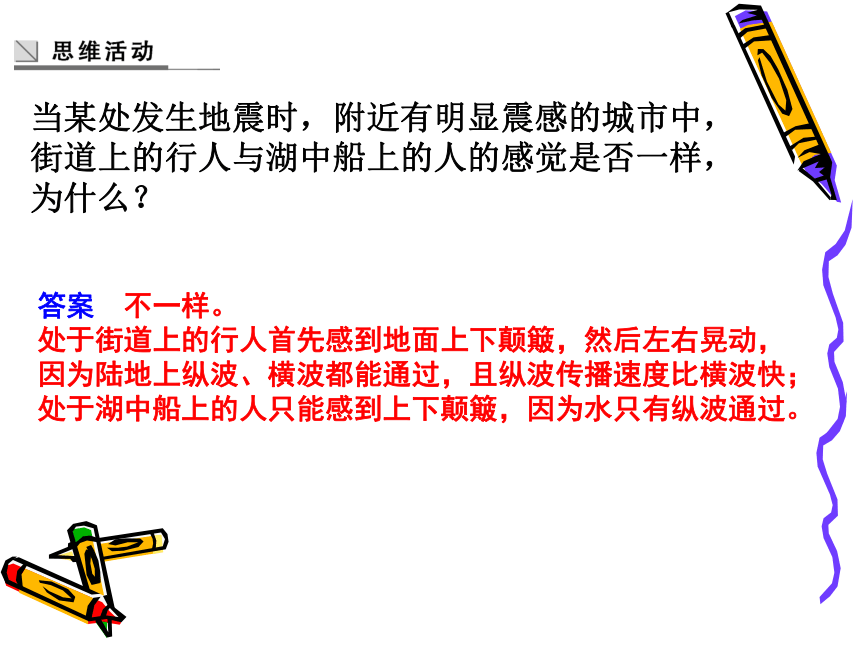

当某处发生地震时，附近有明显震感的城市中，
街道上的行人与湖中船上的人的感觉是否一样，
为什么？
答案 不一样。
处于街道上的行人首先感到地面上下颠簸，然后左右晃动，
因为陆地上纵波、横波都能通过，且纵波传播速度比横波快；
处于湖中船上的人只能感到上下颠簸，因为水只有纵波通过。
17
2900
速度{千米/秒)

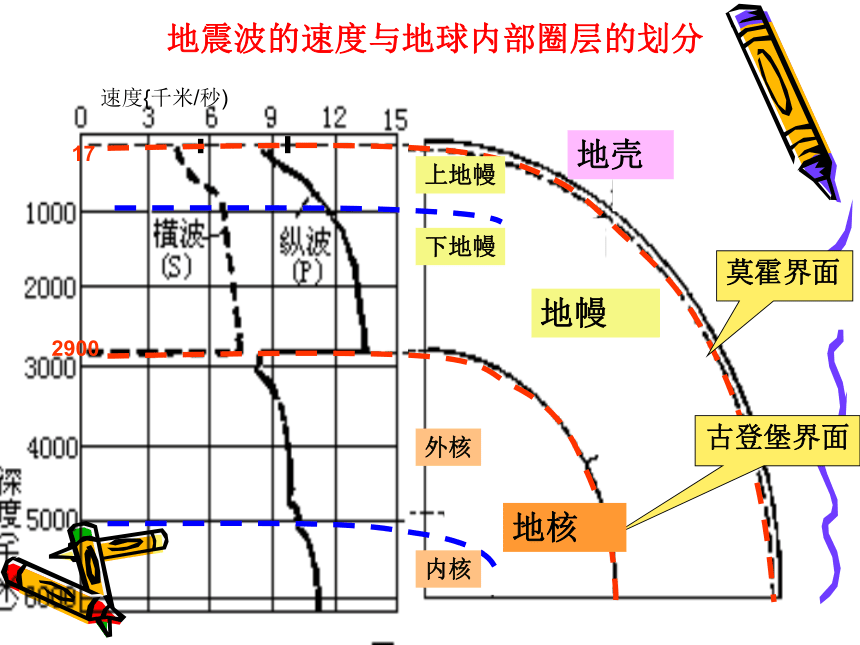

地震波的速度与地球内部圈层的划分
莫霍界面
古登堡界面
地壳
地幔
地核
上地幔
下地幔
外核
内核
名称 深度 纵波 横波
莫霍面
古登堡面
地面以下平均17km处
地面以下平均2900km处
传播速度明显增加
传播速度明显增加
传播速度突然下降
完全消失
莫霍面、古登堡面比较
以莫霍面与古登堡面来划分地球内部圈层，自地面向下依次可分为：
地壳（crust）
地幔（mantle）
地核（core）
三个圈层。
圈 层 地 壳 地 幔 地 核
概 念
划 分
厚 度
物质组成
物质状态
大陆地壳
大洋地壳
上地幔
下地幔
内核
外核
大陆地壳：平均为33km 大洋地壳：平均为6km 平均约17km
上地幔：地壳至地下1000km 下地幔：地下1000-2900km深处
外核：地下2900km－5000km深处
内核：5000km以下
上层：花岗岩为主，硅铝层
下层：玄武岩为主，硅镁层
主要是富含铁和镁的硅酸盐类
可能主要是铁、镍等重金属元素
温度最低
固态
温度较高，固态
（上地幔的上 部：熔融状态）
温度最高
外核：液态或熔融状态；内核：固态
地壳
岩石圈
地幔
地核
陆地
海洋
软流层
软流层
位置：
特点：
地理意义：
上地幔的上部
物质呈熔融状态
一般认为软流层可能是地球内部岩浆活动与地震的主要发源地，特别是中源地震和深源地震的震源分布的地方。
地壳
岩石圈
地幔
地核
陆地
海洋
软流层
岩石圈
位置：
特点：
地壳和上地幔顶部（软流层以上）
由坚硬的岩石构成
地球磁场
(Earth‘s magnetic field)
地球磁场示意图
地球内核物质为固态，而外核物质接近液态，液态铁的运动，就像在地球的“心脏”中建起了一台巨大的直流发电机，从而产生了一个巨大的磁场——地球磁场。
互动探究区
互动探究区
第(2)题，地壳与地幔的分界面为莫霍界面；地核部分的
温度很高，压力和密度很大；莫霍界面下纵波和横波的
传播速度都明显增加。
（二）地球的外部圈层
一、地球外部圈层结构
圈层
名称 范围 特点
大气圈
水 圈
生物圈
包围地球
由气体和悬浮物组成，
主要成分氮和氧
由地表水、地下
水、大气水、生
物水组成
连续不规则的圈层，处于
不断循环运动之中，促进
地理环境的发展和演化。
大气圈的底层、
水圈的全部和
岩石圈的上部
地表生物及其生存环境的总称，地理环境系统中最活跃的圈层
小 结
地
球
的
结
构
地球外部圈层
地球内部圈层
大气圈
水圈
生物圈
物质形态
空间分布
相互联系
地震波定义、分类及特征
划分
依据
地壳
地幔
地核
地壳、地幔、地核三大圈层比较
软流层、岩石圈的
位置、特征、地理意义
2个不连续面
It’s a piece of cake～
Everyone can remember ^o^
自我检测区
自我检测区
自我检测区
自我检测区
自我检测区
地壳
岩石圈
软流层
地幔
莫霍界面
纵波和横波传播速度明显加快
自我检测区
地壳的厚度不均，A是大陆地壳，B是大洋地壳，大洋地壳比大陆地壳薄
