14-3 伏安法测电阻

(共20张PPT)
第十四章 探究电路
第三节 伏安法测电阻
复习回顾
1、欧姆定律的内容：
导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
2、欧姆定律的表达式
U=IR
R
=
I
U
__
I＝
提出问题？？

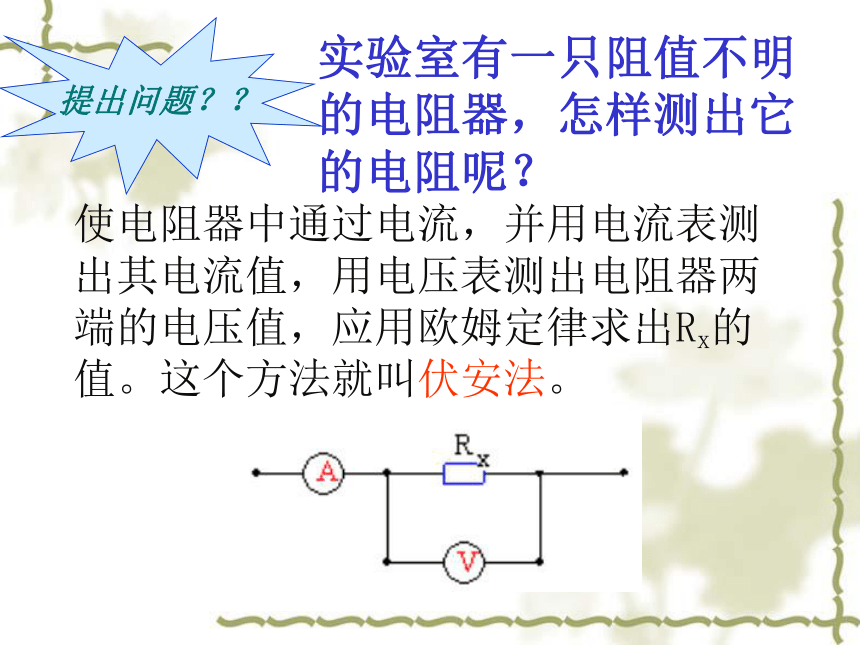

实验室有一只阻值不明的电阻器，怎样测出它的电阻呢？
使电阻器中通过电流，并用电流表测出其电流值，用电压表测出电阻器两端的电压值，应用欧姆定律求出Rx的值。这个方法就叫伏安法。
让我们想想该用怎样的电路去测量呢？
A
V
A
V
请大家动手设计一下，画在练习本上
设计实验
实验方法 伏安法
实验原理 欧姆定律变形式：R=U/I
实验器材 学生电源、电压表、电流表、滑动变
阻器、待测电阻、单刀开关各一个，导线若干
实验电路图
实验步骤：1）断开开关，连接电路
2）接入电路的滑动变阻器调到最大
3）闭合开关，调节R，读取并记录几组电流表、电压表数据（U≤U额）
4）计算导体阻值
实验步骤
1、连接电路时开关要断开
2、滑动变阻器的滑片要放到最大阻值处
3、要及时记下数据
4、滑动变阻器的作用
（2）改变电路中的电流和电压,便于多次测量求平均值减小误差。
（1）保护电路；
注意事项
实验次序 电压U/V 电流I/A 电阻R/Ω R平均值
1
2
3
进行实验
收集数据
分析与论证：
电阻是导体本身的性质，和导体中的电流及导体两端的电压无关。
实验数据记录：
分析比较上面的实验数据，你还能得到什么结论？
保持电阻不变时，电流和电压成正比。
如果我想测一个小灯泡的电阻，电路该怎样呢？
A
V
测电阻器电阻
A
V
测小灯泡电阻
测电阻器电路
测小灯泡电阻
记录：测量小灯泡在不工作状态下的电阻
实验次序 灯泡工作状态 电压U/V 电流I/A 电阻R/Ω
1 灯丝暗红
2 发光较弱
3 正常发光
分析：
测量时间过长，灯丝温度升高，导致电阻变大，不是测量误差
1、比较两表中电阻测量结果
我们有什么发现？
电阻器的阻值大小是 的，小灯泡的电阻大小是 的（填“变化” 或“不变” ）
2、小灯泡变亮时，如果手指放在小灯泡上，感觉会有何不同？
3、小灯泡的电阻为什么变了？随着亮度增加，小灯泡的电阻在怎样变化？
问题
讨论？
问题
讨论？
4、在前面的表格中，只要求大家求电阻器的电阻平均值，但是没有要求大家计算灯泡电阻的平均值，为什么呢？
5、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指钟却有明显的偏转，则电路中发生故障的原因可能是什么？
请你对电路中的如下现象进行分析：
（1）如果被测对象断了，电流表和电压表示数会有何表现？
（2）如果电流表和电压表互换了位置，电流和电压表有何表现？
巩固练习：
1、在用伏安法测小灯泡电阻的实验中，所用的器材有 、 、 、
、 、 、
。
2、伏安法测电阻的原理是 。
电源
开关
小灯泡
电流表
电压表
滑动变阻器
导线
3、在伏安法测电阻的实验中：
电流表的作用是 。
电压表的作用是 。
滑动变阻器的作用是 ，
。
4、在连接电路时，开关应 ，滑动变阻器应 。
测出通过电阻器中的电流
测出电阻器两端的电压
（1）保护电路
（ 2）改变通过电阻器的电流和电阻器两端的电压
断开
把滑片放在最大阻值处
5．用电压表和电流表测电阻时，它的依据是_____；已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_____，被测电阻是_____。
6．一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3．8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为( )
A．实验方法不对
B．实验误差
C．导体的电阻跟温度有关
D．实验错误
C
祝同学们学习愉快！
再 见
