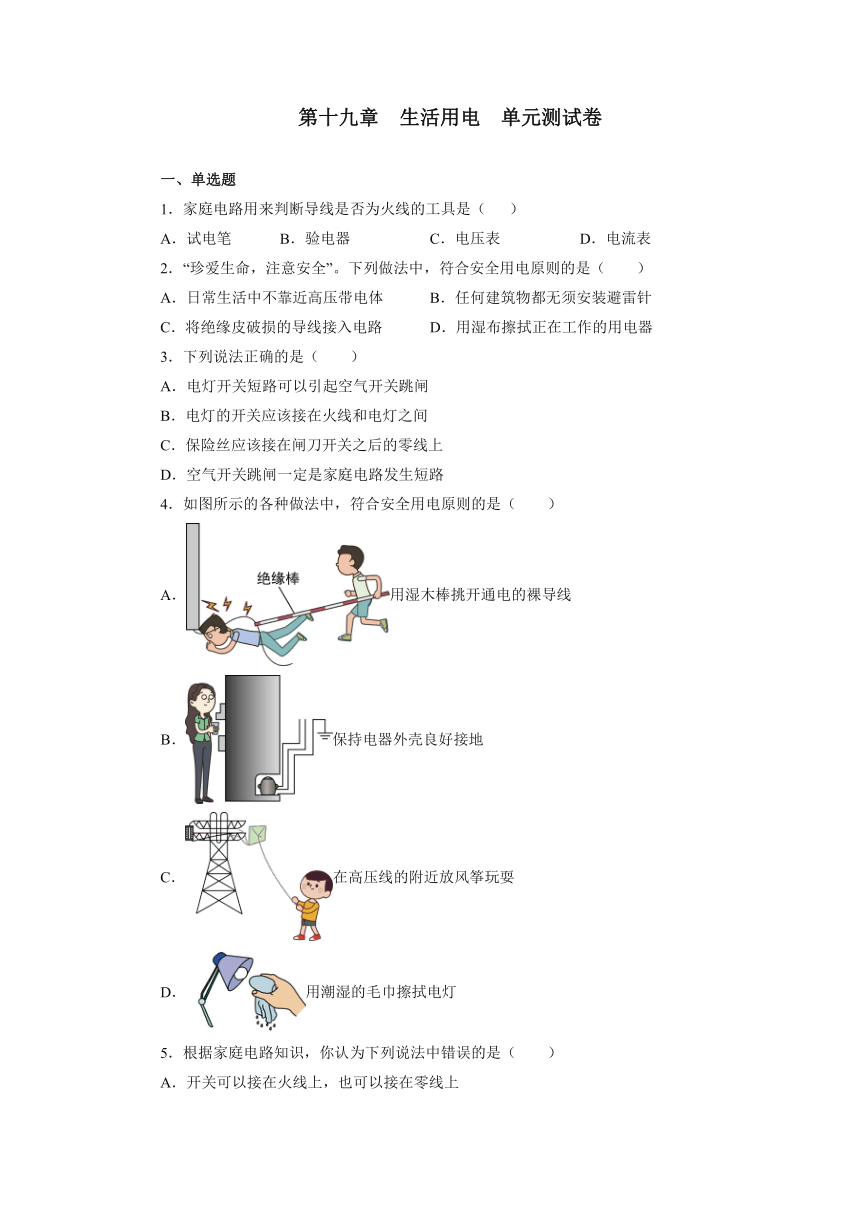

第十九章 生活用电 单元测试卷
一、单选题
1．家庭电路用来判断导线是否为火线的工具是（ ）
A．试电笔 B．验电器 C．电压表 D．电流表
2．“珍爱生命，注意安全”。下列做法中，符合安全用电原则的是（　　）
A．日常生活中不靠近高压带电体 B．任何建筑物都无须安装避雷针
C．将绝缘皮破损的导线接入电路 D．用湿布擦拭正在工作的用电器
3．下列说法正确的是（　　）
A．电灯开关短路可以引起空气开关跳闸
B．电灯的开关应该接在火线和电灯之间
C．保险丝应该接在闸刀开关之后的零线上
D．空气开关跳闸一定是家庭电路发生短路
4．如图所示的各种做法中，符合安全用电原则的是（　　）
A．用湿木棒挑开通电的裸导线 B．保持电器外壳良好接地
C．在高压线的附近放风筝玩耍
D．用潮湿的毛巾擦拭电灯
5．根据家庭电路知识，你认为下列说法中错误的是（　　）
A．开关可以接在火线上，也可以接在零线上

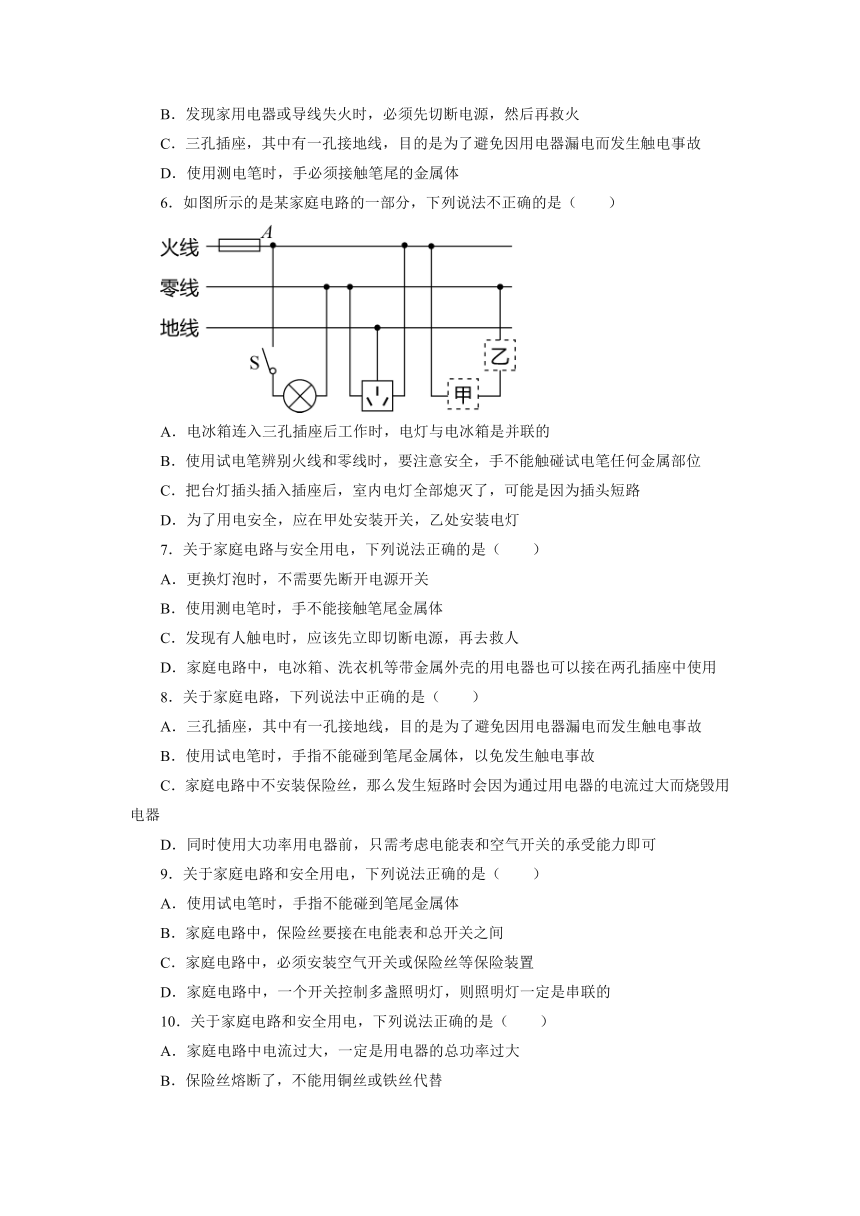

B．发现家用电器或导线失火时，必须先切断电源，然后再救火
C．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故
D．使用测电笔时，手必须接触笔尾的金属体
6．如图所示的是某家庭电路的一部分，下列说法不正确的是（　　）
A．电冰箱连入三孔插座后工作时，电灯与电冰箱是并联的
B．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
C．把台灯插头插入插座后，室内电灯全部熄灭了，可能是因为插头短路
D．为了用电安全，应在甲处安装开关，乙处安装电灯
7．关于家庭电路与安全用电，下列说法正确的是（　　）
A．更换灯泡时，不需要先断开电源开关
B．使用测电笔时，手不能接触笔尾金属体
C．发现有人触电时，应该先立即切断电源，再去救人
D．家庭电路中，电冰箱、洗衣机等带金属外壳的用电器也可以接在两孔插座中使用
8．关于家庭电路，下列说法中正确的是（　　）
A．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．家庭电路中不安装保险丝，那么发生短路时会因为通过用电器的电流过大而烧毁用电器
D．同时使用大功率用电器前，只需考虑电能表和空气开关的承受能力即可
9．关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，保险丝要接在电能表和总开关之间
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
10．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中电流过大，一定是用电器的总功率过大
B．保险丝熔断了，不能用铜丝或铁丝代替

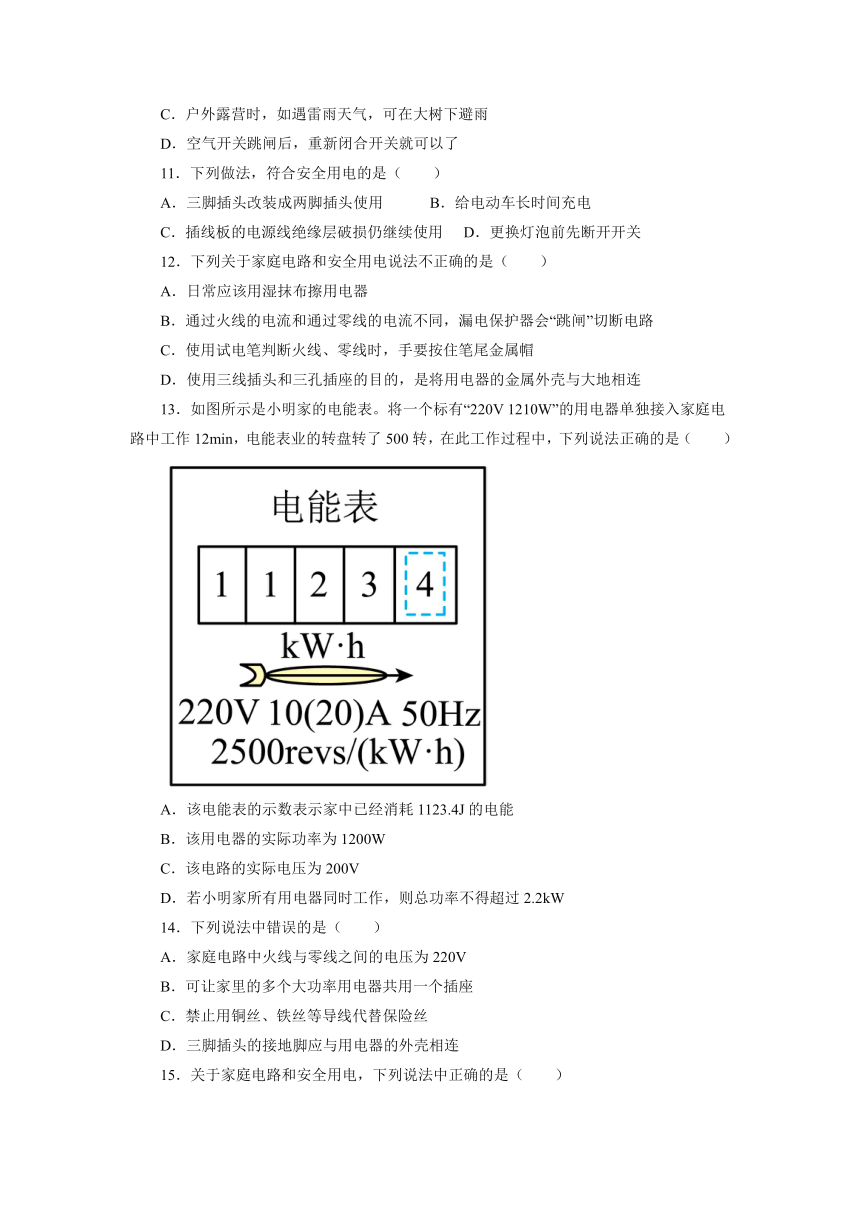

C．户外露营时，如遇雷雨天气，可在大树下避雨
D．空气开关跳闸后，重新闭合开关就可以了
11．下列做法，符合安全用电的是（　　）
A．三脚插头改装成两脚插头使用 B．给电动车长时间充电
C．插线板的电源线绝缘层破损仍继续使用 D．更换灯泡前先断开开关
12．下列关于家庭电路和安全用电说法不正确的是（　　）
A．日常应该用湿抹布擦用电器
B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路
C．使用试电笔判断火线、零线时，手要按住笔尾金属帽
D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
13．如图所示是小明家的电能表。将一个标有“220V 1210W”的用电器单独接入家庭电路中工作12min，电能表业的转盘转了500转，在此工作过程中，下列说法正确的是（　　）
A．该电能表的示数表示家中已经消耗1123.4J的电能
B．该用电器的实际功率为1200W
C．该电路的实际电压为200V
D．若小明家所有用电器同时工作，则总功率不得超过2.2kW
14．下列说法中错误的是（　　）
A．家庭电路中火线与零线之间的电压为220V
B．可让家里的多个大功率用电器共用一个插座
C．禁止用铜丝、铁丝等导线代替保险丝
D．三脚插头的接地脚应与用电器的外壳相连

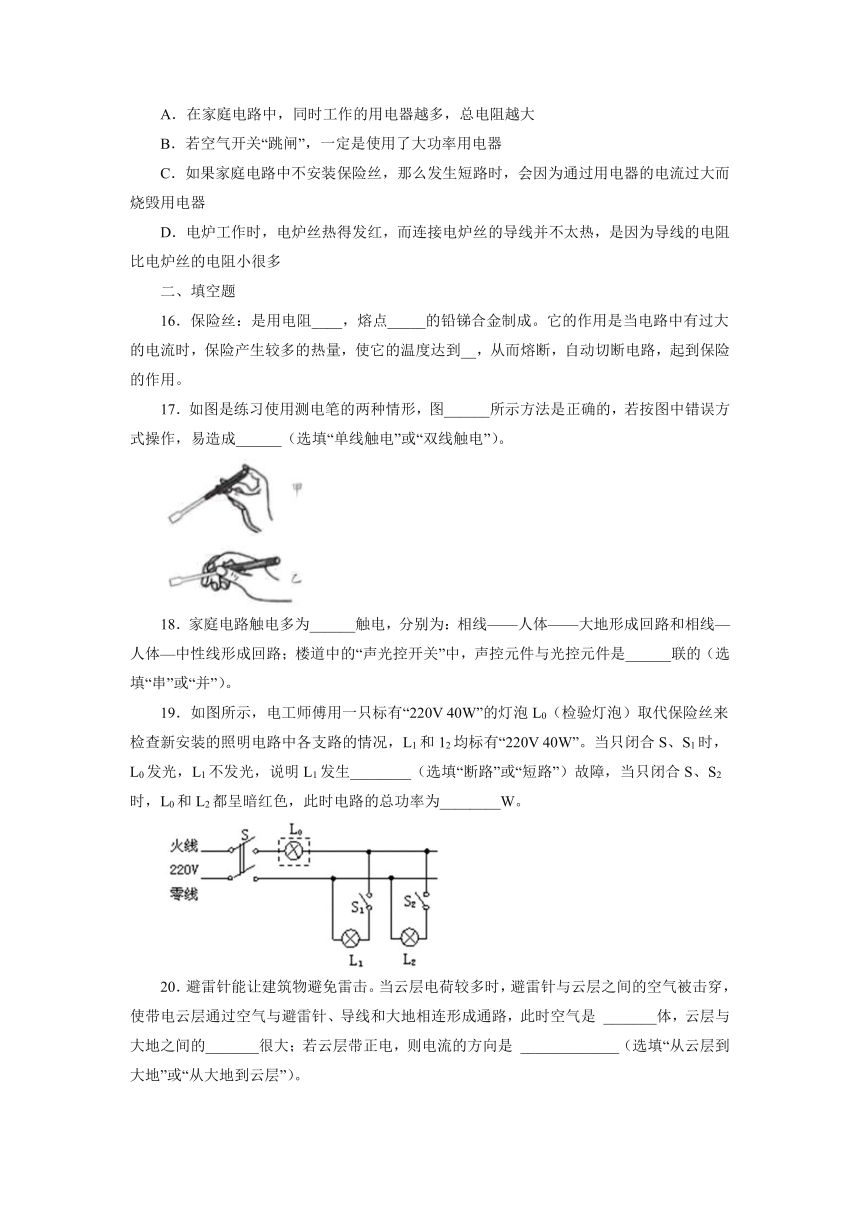

15．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热，是因为导线的电阻比电炉丝的电阻小很多
二、填空题
16．保险丝：是用电阻____，熔点_____的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到__，从而熔断，自动切断电路，起到保险的作用。
17．如图是练习使用测电笔的两种情形，图______所示方法是正确的，若按图中错误方式操作，易造成______（选填“单线触电”或“双线触电”）。
18．家庭电路触电多为______触电，分别为：相线——人体——大地形成回路和相线—人体—中性线形成回路；楼道中的“声光控开关”中，声控元件与光控元件是______联的（选填“串”或“并”）。
19．如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和12均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1发生________（选填“断路”或“短路”）故障，当只闭合S、S2时，L0和L2都呈暗红色，此时电路的总功率为________W。
20．避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 _______体，云层与大地之间的_______很大；若云层带正电，则电流的方向是 _____________（选填“从云层到大地”或“从大地到云层”）。

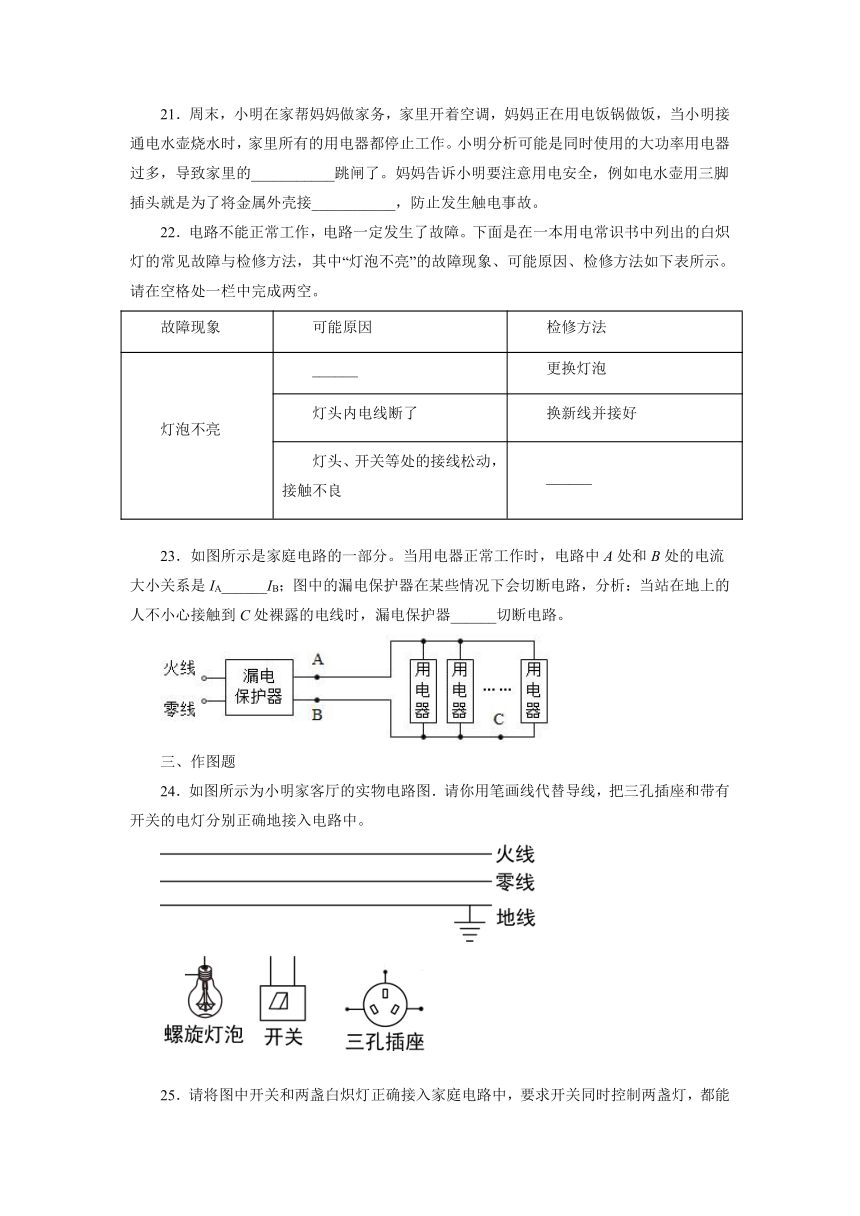

21．周末，小明在家帮妈妈做家务，家里开着空调，妈妈正在用电饭锅做饭，当小明接通电水壶烧水时，家里所有的用电器都停止工作。小明分析可能是同时使用的大功率用电器过多，导致家里的___________跳闸了。妈妈告诉小明要注意用电安全，例如电水壶用三脚插头就是为了将金属外壳接___________，防止发生触电事故。
22．电路不能正常工作，电路一定发生了故障。下面是在一本用电常识书中列出的白炽灯的常见故障与检修方法，其中“灯泡不亮”的故障现象、可能原因、检修方法如下表所示。请在空格处一栏中完成两空。
故障现象 可能原因 检修方法
灯泡不亮 ______ 更换灯泡
灯头内电线断了 换新线并接好
灯头、开关等处的接线松动，接触不良 ______
23．如图所示是家庭电路的一部分。当用电器正常工作时，电路中A处和B处的电流大小关系是IA______IB；图中的漏电保护器在某些情况下会切断电路，分析：当站在地上的人不小心接触到C处裸露的电线时，漏电保护器______切断电路。
三、作图题
24．如图所示为小明家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。
25．请将图中开关和两盏白炽灯正确接入家庭电路中，要求开关同时控制两盏灯，都能正常发光。
四、实验题
26．（1）如图所示，小丽把完好的试电笔插入连接正确的有电的三孔插座中时，试电笔的氖管不发光．试电笔接触______了．
A．火线 B．零线 C．地线
（2）小丽家电脑的三脚插头如图所示．请判断插头的3号脚应接___．
A．火线 B．零线 C．地线
（3）若小丽家中仅有两盏电灯在工作，当如图中的三脚插头刚插入三孔插座中，家中的两盏灯熄灭，空气开关断开，则电路中______．
27．认识短路的危害
（实验器材）
低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A挡)
（进行实验）
(1)在如图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好。
(2)当开关闭合时，灯泡__________(选填“发光”或“不发光”)，电流表__________(选填“有”或“无”)示数。
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到电流表____________________，保险丝__________。
（分析论证）
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的__________效应。
五、计算题
28．在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算， 请你综合应用所学知识解答下列问题：
额定容量 2kg
额定电压 220V
额定功率 1100W
频率 50Hz
(1)如图所示，电热水壶使用的都是三脚插头，中间较____（选填“短”或“长”）的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与______相连，防止漏电时对人造成伤害；壶底的加热盘烧水时是通过________________的方式改变了水的内能。
(2)电热水壶的铭牌如表所示，正常工作时通过电热水壶的电流是多少_____A？
(3)小刚在壶中加入额定容量2kg且初温为20℃的水，在额定电压下将其加热到沸腾。已知烧水时气压为1个标准大气压， c水=4.2×103J/（kg·°C），则水吸收的热量是多少____J？
29．如图中灯泡L标有“220V40W”，LED灯标有“220V5W”字样。
（1）请正确连接图中的家庭电路，使开关S闭合时，灯泡L和LED灯都能正常工作；开关S断开时，灯泡L和LED灯都不工作。
（2）灯泡L正常工作时，通过灯丝的电流为多少？
（3）灯泡L正常工作时，灯丝的电阻为多少？
（4）灯泡L正常工作60s，消耗的电能是多少？
（5）小明说：“我发现5W的LED灯和40W灯泡正常工作时的亮度相当，所以5W的LED灯比40W灯泡更省电。”小明的说法正确吗？请说出你的理由。
参考答案
1．A
2．A
3．B
4．B
5．A
6．B
7．C
8．A
9．C
10．B
11．D
12．A
13．C
14．B
15．D
16．大 高 熔点
17．甲 单线触电
18．单线和双线 串
19．短路 20
20．导 电压 从云层到大地
21．空气开关 地线
22．灯泡的灯丝断了 检修加固
23．＝ 不会
24．
25．
26．B A 有短路
27．发光 有 指针迅速摆动较大幅度 迅速熔断 很大 相同 正 热
28．长 地线 热传递 5 6.72×105
29．（1） ；（2）0.18A；（3）1210Ω；（4）2400J
