第十三章 了解电路 测试题

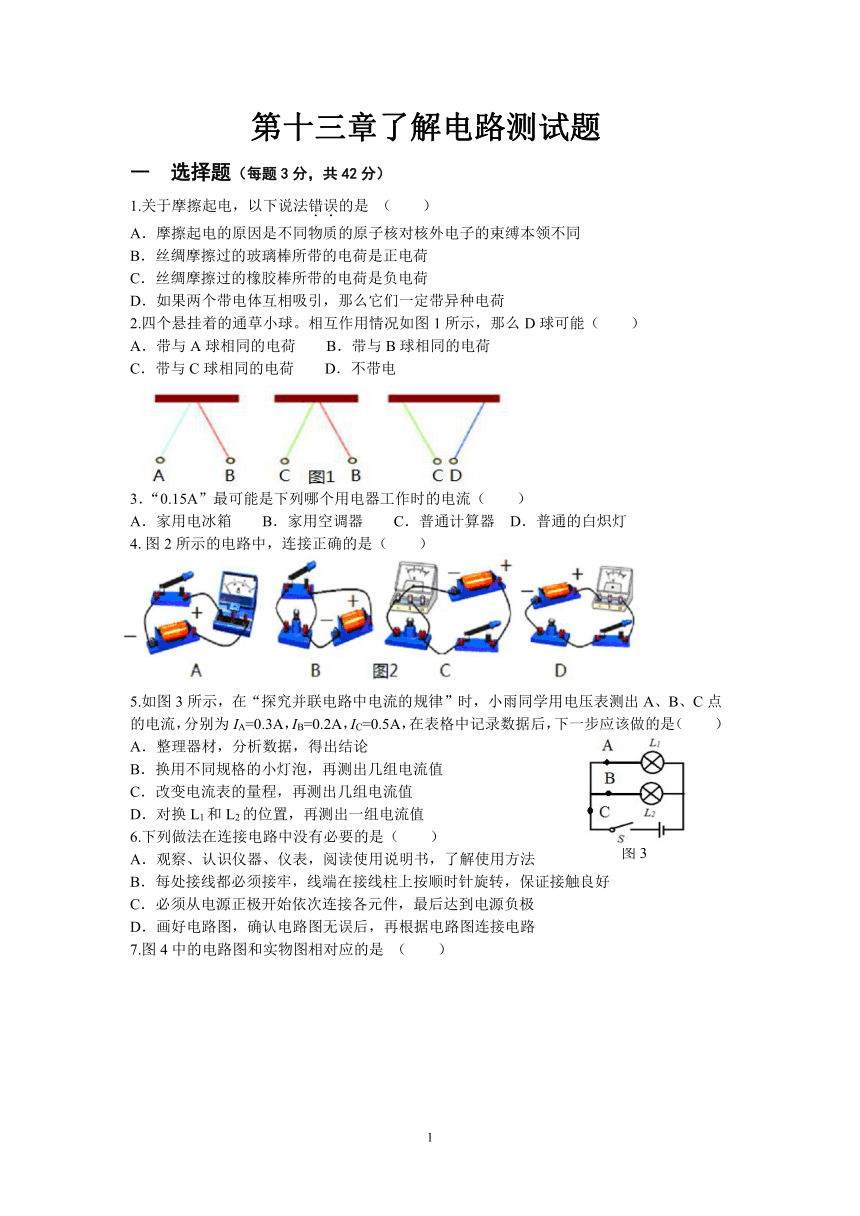

第十三章了解电路测试题
一　选择题（每题3分，共42分）
1.关于摩擦起电，以下说法错误的是 （ ）
A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同
B．丝绸摩擦过的玻璃棒所带的电荷是正电荷
C．丝绸摩擦过的橡胶棒所带的电荷是负电荷
D．如果两个带电体互相吸引，那么它们一定带异种电荷
2.四个悬挂着的通草小球。相互作用情况如图1所示，那么D球可能（ ）
A．带与A球相同的电荷 B．带与B球相同的电荷
C．带与C球相同的电荷 D．不带电
3．“0.15A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯
4.图2所示的电路中，连接正确的是（ ）
5.如图3所示，在“探究并联电路中电流的规律”时，小雨同学用电压表测出A、B、C点的电流，分别为IA=0.3A，IB=0.2A，IC=0.5A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，分析数据，得出结论
B．换用不同规格的小灯泡，再测出几组电流值
C．改变电流表的量程，再测出几组电流值
D．对换L1和L2的位置，再测出一组电流值
6.下列做法在连接电路中没有必要的是（　　）
A．观察、认识仪器、仪表，阅读使用说明书，了解使用方法
B．每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好
C．必须从电源正极开始依次连接各元件，最后达到电源负极
D．画好电路图，确认电路图无误后，再根据电路图连接电路

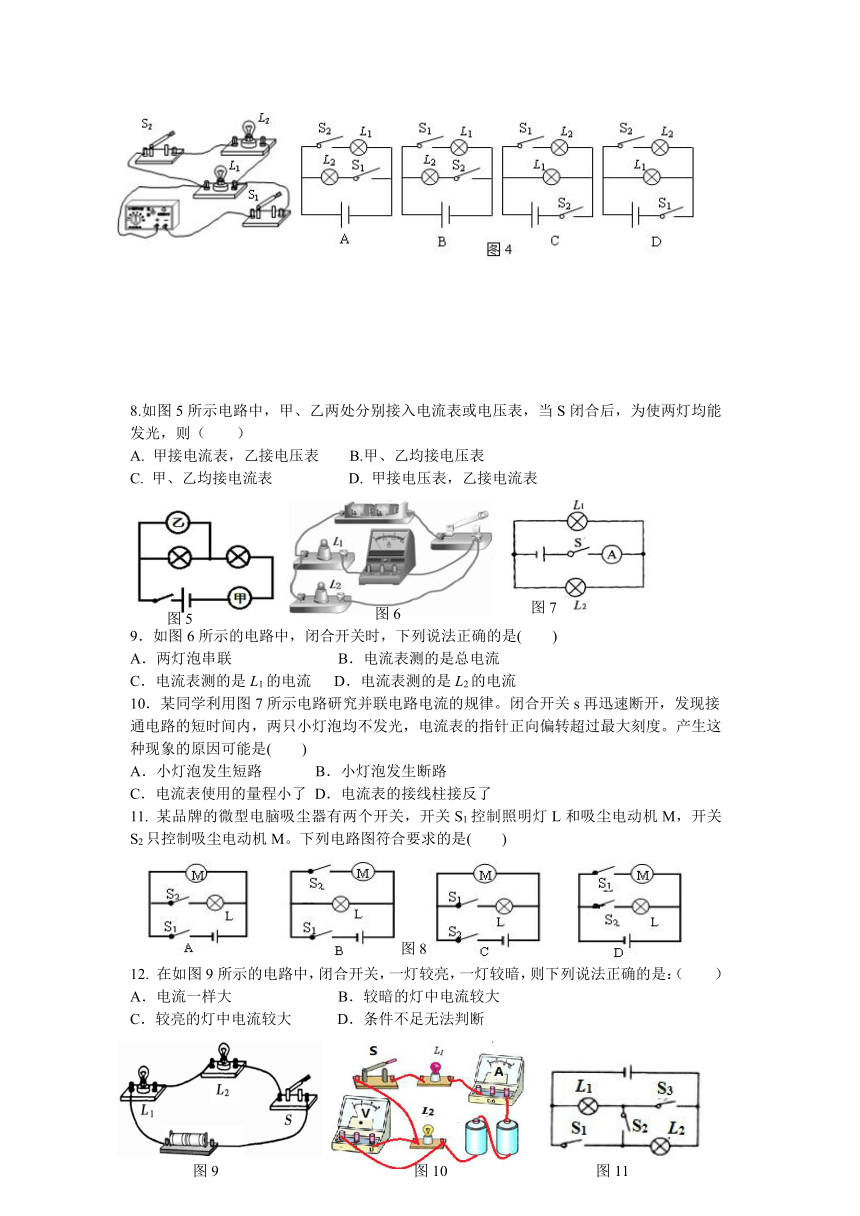

7.图4中的电路图和实物图相对应的是 （ ）
8.如图5所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（ ）
A. 甲接电流表，乙接电压表 B.甲、乙均接电压表
C. 甲、乙均接电流表 D. 甲接电压表，乙接电流表
9．如图6所示的电路中，闭合开关时，下列说法正确的是( )
A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L1的电流 D．电流表测的是L2的电流
10．某同学利用图7所示电路研究并联电路电流的规律。闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是( )
A．小灯泡发生短路 B．小灯泡发生断路
C．电流表使用的量程小了 D．电流表的接线柱接反了
11. 某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是( )
12. 在如图9所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（　　）
A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断

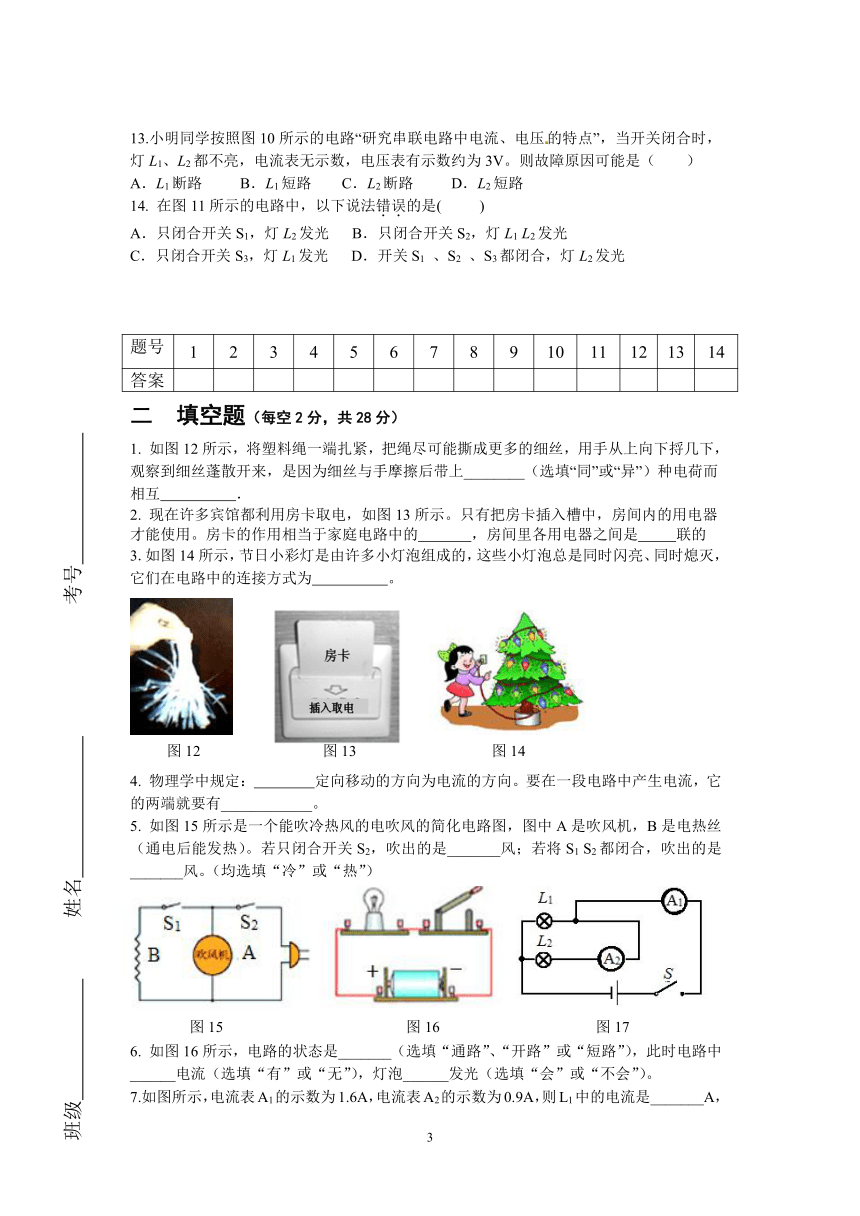

13.小明同学按照图10所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3V。则故障原因可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
14. 在图11所示的电路中，以下说法错误的是( )
A．只闭合开关S1，灯L2发光 B．只闭合开关S2，灯L1 L2发光
C．只闭合开关S3，灯L1发光 D．开关S1 、S2 、S3都闭合，灯L2发光
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14
答案
二　填空题（每空2分，共28分）
1. 如图12所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上________（选填“同”或“异”）种电荷而相互 ．
2. 现在许多宾馆都利用房卡取电，如图13所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的
3.如图14所示，节日小彩灯是由许多小灯泡组成的，这些小灯泡总是同时闪亮、同时熄灭，它们在电路中的连接方式为 。
4. 物理学中规定： 定向移动的方向为电流的方向。要在一段电路中产生电流，它的两端就要有____________。
5. 如图15所示是一个能吹冷热风的电吹风的简化电路图，图中A是吹风机，B是电热丝（通电后能发热）。若只闭合开关S2，吹出的是_______风；若将S1 S2都闭合，吹出的是_______风。（均选填“冷”或“热”）
6. 如图16所示，电路的状态是_______（选填“通路”、“开路”或“短路”），此时电路中______电流（选填“有”或“无”），灯泡______发光（选填“会”或“不会”）。
7.如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是_______A，L2中的电流是_______A。
三　作图实验题（1题4分，2题6分，3题6分，1题14分，共28分）
1.图17是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。
2. 如图18所示是某学习小组在测量串联和并联电路的电压实验中出现的现象，请在下面横线上写出造成其现象的原因。
甲的问题： ；
乙的问题： ；
丙的问题： 。
3. 根据图19所示的电路图连接图20，要求导线不要交叉，电流表使用0~0.6A量程
4.小明等4人实验小组用如图21所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、 L2两端的电压UBC和L1 L2两端的总电压UAC将第一次测出的电流填入下表：
L1两端的电压UAB L2两端的电压UBC L1 L2两端的总电压UAC
第一次测量 1.5 1.5 3
第二次测量 1.6 1.4 3
第三次测量 1.2 1.8 3
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是________（选填“正确”或“错误”）的，他得出这样的结论是因为
。
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。
方法一：改变电源电压（电池个数）
方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题。
①在拆接电路时，开关必须是________的。经检查
无误后，再闭合开关。
②上面设计的表格中存在的不足之处是
③表格补充完整后，通过对上面数据的分析可知：
后面两次实验是采用方法 来进行的，实验的结论是： 。
第十三章了解电路测试题
一　选择题（每题3分，共42分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14
答案 C D D C B C C A C B B A C D
二　填空题（每空2分，共28分）
1.同 排斥
2.总开关 并联
3.串联
4.正电荷 电压
5.冷 热
6.开路 无 不会
7. 0.7 0.9
三　作图实验题（1题4分，2题6分，3题6分，1题14分，共28分）
1.
2. 甲的问题：正负接线柱接反了；
乙的问题：选择电压表的量程过小；
丙的问题：所测电压超过了电压表的量程。
3.
4.（1）错误 实验所用的灯泡规格相同
（2）①断开 电路连接 ②物理量（或电压）没有单位 ③二 串联电路两端的电压等于各部分电路两端的电压之和
图3
图5
图6
图7
图8
图9
图11
图10
班级 姓名 考号
图14
图13
图12
图16
图15
图17
图17
图18
图20
图19
图21
