实验：测绘小灯泡的伏安特性曲线练习

实验：测小灯泡的伏安特性曲线 限时练
出题：刚立霞 审题：杜振军、徐光明

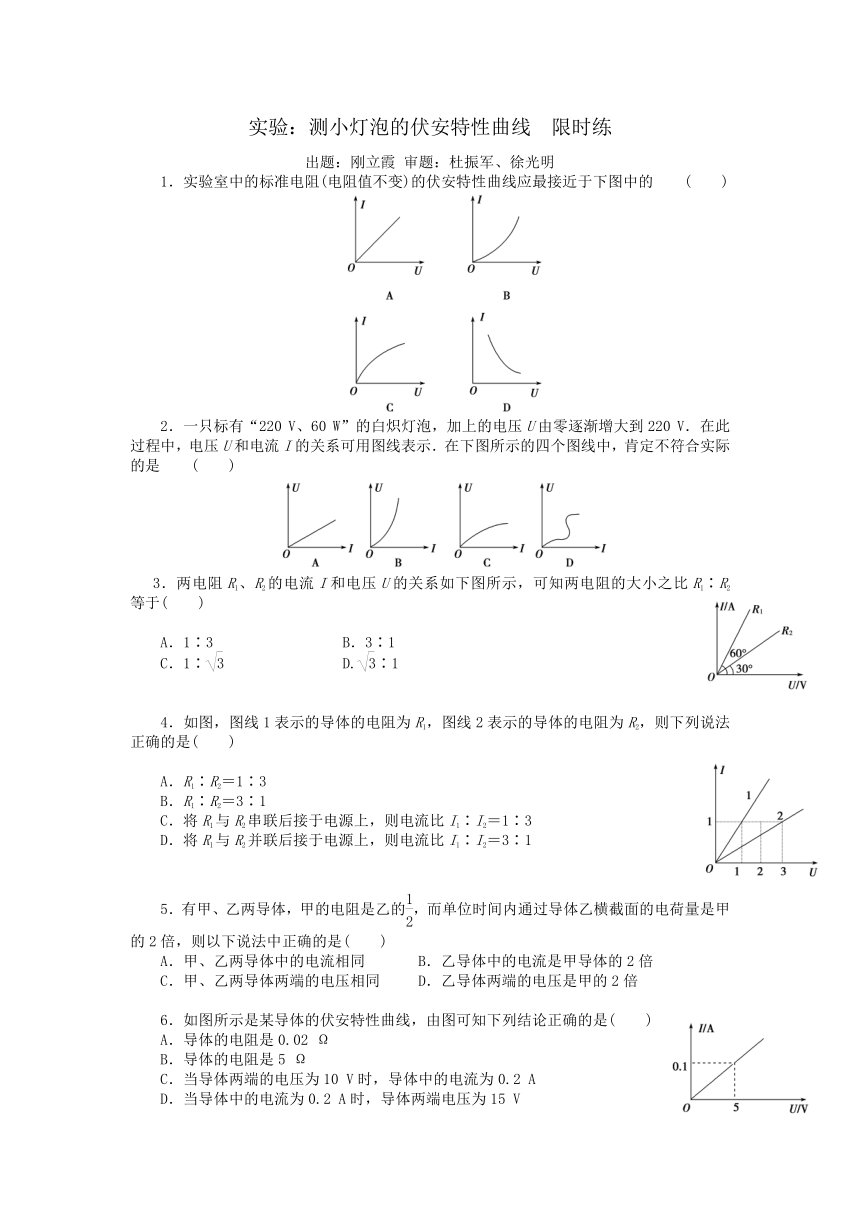

1．实验室中的标准电阻(电阻值不变)的伏安特性曲线应最接近于下图中的 (　　)
2．一只标有“220 V、60 W”的白炽灯泡，加上的电压U由零逐渐增大到220 V．在此过程中，电压U和电流I的关系可用图线表示．在下图所示的四个图线中，肯定不符合实际的是 (　　)
3．两电阻R1、R2的电流I和电压U的关系如下图所示，可知两电阻的大小之比R1∶R2等于(　　)
A．1∶3　　　　　　 B．3∶1
C．1∶ D.∶1
4．如图，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是(　　)
A．R1∶R2＝1∶3
B．R1∶R2＝3∶1
C．将R1与R2串联后接于电源上，则电流比I1∶I2＝1∶3
D．将R1与R2并联后接于电源上，则电流比I1∶I2＝3∶1
5．有甲、乙两导体，甲的电阻是乙的，而单位时间内通过导体乙横截面的电荷量是甲的2倍，则以下说法中正确的是(　　)
A．甲、乙两导体中的电流相同 B．乙导体中的电流是甲导体的2倍
C．甲、乙两导体两端的电压相同 D．乙导体两端的电压是甲的2倍
6．如图所示是某导体的伏安特性曲线，由图可知下列结论正确的是(　　)
A．导体的电阻是0.02 Ω
B．导体的电阻是5 Ω
C．当导体两端的电压为10 V时，导体中的电流为0.2 A
D．当导体中的电流为0.2 A时，导体两端电压为15 V

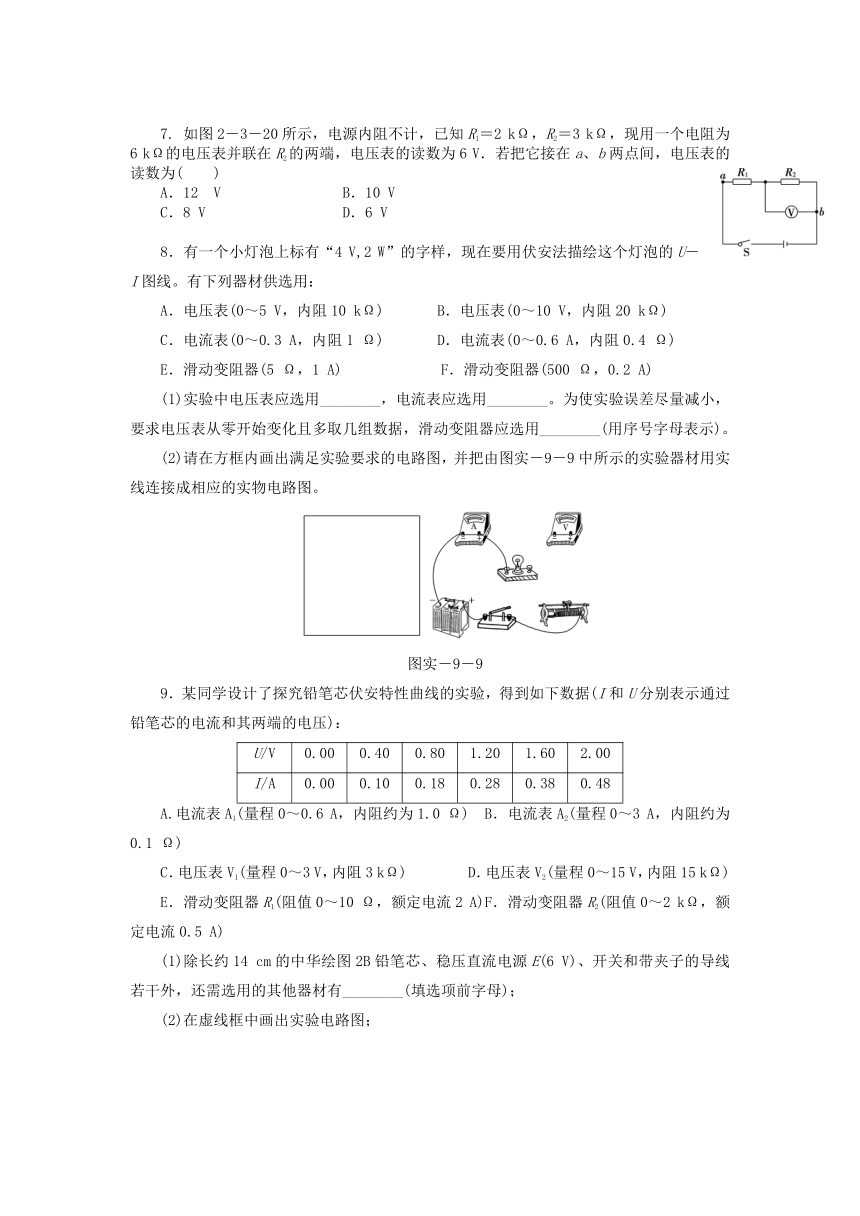

7. 如图2－3－20所示，电源内阻不计，已知R1＝2 kΩ，R2＝3 kΩ，现用一个电阻为6 kΩ的电压表并联在R2的两端，电压表的读数为6 V．若把它接在a、b两点间，电压表的读数为(　　)
A．12 V B．10 V
C．8 V D．6 V
8．有一个小灯泡上标有“4 V,2 W”的字样，现在要用伏安法描绘这个灯泡的U－I图线。有下列器材供选用：
A．电压表(0～5 V，内阻10 kΩ) B．电压表(0～10 V，内阻20 kΩ)
C．电流表(0～0.3 A，内阻1 Ω) D．电流表(0～0.6 A，内阻0.4 Ω)
E．滑动变阻器(5 Ω，1 A) F．滑动变阻器(500 Ω，0.2 A)
(1)实验中电压表应选用________，电流表应选用________。为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用________(用序号字母表示)。
(2)请在方框内画出满足实验要求的电路图，并把由图实－9－9中所示的实验器材用实线连接成相应的实物电路图。
图实－9－9
9．某同学设计了探究铅笔芯伏安特性曲线的实验，得到如下数据(I和U分别表示通过铅笔芯的电流和其两端的电压)：
U/V 0.00 0.40 0.80 1.20 1.60 2.00
I/A 0.00 0.10 0.18 0.28 0.38 0.48
A.电流表A1(量程0～0.6 A，内阻约为1.0 Ω) B．电流表A2(量程0～3 A，内阻约为0.1 Ω)
C．电压表V1(量程0～3 V，内阻3 kΩ) D．电压表V2(量程0～15 V，内阻15 kΩ)
E．滑动变阻器R1(阻值0～10 Ω，额定电流2 A)F．滑动变阻器R2(阻值0～2 kΩ，额定电流0.5 A)
(1)除长约14 cm的中华绘图2B铅笔芯、稳压直流电源E(6 V)、开关和带夹子的导线若干外，还需选用的其他器材有________(填选项前字母)；
(2)在虚线框中画出实验电路图；
(3)根据表格中数据在坐标纸上画出铅笔芯的I－U图线。
1.A 2.ACD 3.A 4.D 5.B 6.C 7. A
8解析：(1)因小灯泡的额定电压为4 V，所以电压表应选用A，小灯泡的额定电流I＝＝0.5 A，所以电流表应选用D；小灯泡正常工作时的电阻为R＝＝8 Ω，因为＞Rx，Rx为小电阻，电流表应采用外接法，要求电压表从零开始变化，故滑动变阻器采用分压接法，为便于调节，滑动变阻器应选用E。
(2)满足实验要求的电路图如图所示。
接成的相应实物电路图如图所示。
答案：(1)A　D　E　(2)见解析图
9解析：由表格中数据可知，电流表选择量程为0～0.6 A，电压表选择量程为0～3 V即可；要求铅笔芯两端的电压从零开始调节，滑动变阻器应采用分压式接法，滑动变阻器应选择阻值小的“R1”，调节时连续性较好。实验电路图、I－U图线如图所示。
答案：(1)ACE　(2)(3)见解析图
