知识回顾：
1.技术语言的含义、种类及其特征
2.草图的分类
3.正等轴测图长、宽、髙三条坐标轴之间的夹角分别是多少度
第二节 常见的技术图样
第六章 设计图样的绘制
学习目标：
1.掌握一般技术图样所采用的投影方法。
2.能绘制简单的三视图并学会标注简单的尺寸。
3.了解一般的机械加工图、电子线路图所用符号的含义及表达方法,能识读一般机械加工图和线路图。
一、正投影与三视图
中心投影法：用通过固定投影中心的投影线对物体进行投影的方法。
投影的类型

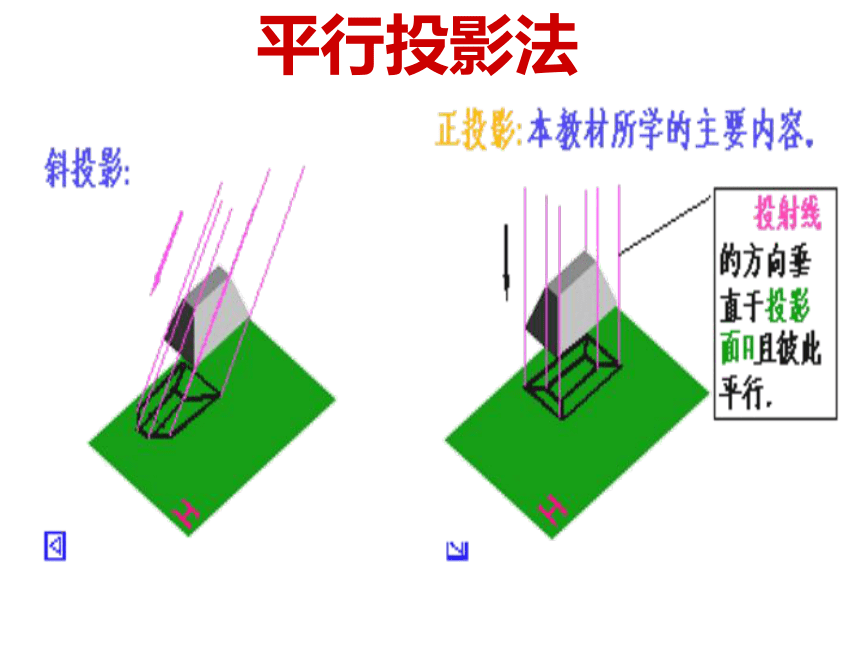

平行投影法
讨论：
物体的影子用什么投影方法才能够反映物体某个方向的形状特征与大小？
用正投影所得的物体投影叫做视图
投影面与投影线垂直的投影叫正投影。
工程图样一般都是采用正投影
想一想：
在正投影中，一个视图能不能完整地表达物体的形状和大小 ，能不能区分不同的物体？
1、三视图的形成
现将物体放在三面投影体系中，并尽可能使物体的各主要表面平行或垂直于其中的一个投影面，保持物体不动，将物体分别向三个投影面作正投影，就得到物体的三视图。
2、三视图：主视图、俯视图、左视图，统称为机件的三视图。
C、从上向下看，即得在H面上的投影，称为俯视图。
A、从前向后看，即得V面上的投影，称为主视图；
B、从左向右看，即得在W面上的投影，称为侧视图或左视图；
主视图和俯视图都反映了物体的长度，
而且长对正；
主视图和左视图都反映了物体的高度，
而且高平齐；
俯视图和左视图都反映了物体的宽度，
而且宽相等。
宽相等
4、三视图的投影规律
长对正
高平齐
主视图
左视图
俯视图
三视图的识读
可视轮廓线用实线，
不可视轮廓线用虚线。
三视图作图步骤：
a、结构分析(分析物体的基本形体组成及其形状、大小、位置关系）
b、确定主视图（反映物体的主要形状特征）
c、根据模型尺寸,选择合适的绘图比例。
d、擦去辅助线。
30
18
30
20
二、形体的尺寸标注
1. 尺寸标注的基本要求、规则
a.正确：尺寸注写必须符合国家标准
b.完整：齐全，不遗漏，不重复
c.清晰：整齐，清晰，便于读图
d.合理：符合加工要求
基本要求：
2. 尺寸标注的三要素
尺寸界线
①尺寸界线用细实线绘制
②尺寸界线应由图形的轮廓线、轴线或对称中心线引出。也可利用轮廓线、轴线或对称中心线作为尺寸界线.
③尺寸界线一般与尺寸线垂直。
尺寸线
①必须用细实线单独绘出，不得由其它任何图线代替，也不得画在任何图线的延长线上。
②尺寸线与尺寸线、尺寸线与轮廓线相距5～7mm
③尺寸线终端——箭头
尺寸数字
注：图样中尺寸以毫米为单位时，不需标注计量单位的代号或名称。
3.尺寸标注举例
标注形体尺寸
1. 尺寸标注的基本要求、规则
a.正确：尺寸注写必须符合国家标准
b.完整：齐全，不遗漏，不重复
c.清晰：整齐，清晰，便于读图
d.合理：符合加工要求
基本要求：
三、机械加工图
（2）组成：
是以三视图的形式来表达机械加工方法的一种技术图样。
（1）定义：
三视图及其尺寸标注
必要的其他视图
标题栏和文字说明
四.剖视图
(a)包含内部结构如孔、槽的轴线，或物体的对称面；
(b)平行于相应的投影面
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形。
（2）剖切面的特征：
剖视图示例
五、电子电路图
电子电路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
如何识读线路图？
(1)认识元器件符号；
(2)清楚元器件的连接方式；
(3)能分析出信号的流向及电路的工作原理
学习目标：
1.掌握一般技术图样所采用的投影方法。
2.能绘制简单的三视图并学会标注简单的尺寸。
3.了解一般的机械加工图、电子线路图所用的符号的含义及表达方法,能识读一般机械加工图和线路图。
根据轴测图，补全主视图和侧视图中所缺漏的线条，并补画俯视图
