(共38张PPT)
流程的设计
流程的设计
1、流程设计应考虑的基本因素
2、流程设计的步骤
3、流程设计举例
组装手电筒
灯 泡
灯 罩
后 盖
镜 片
前 盖
筒 身
反光杯
手电筒装配流程图
取筒身
装灯泡
装电池
盖上后盖
装灯罩
取前盖
装镜片
装反光杯
组合
环 节
时 序
流
程
分法不一
可分解
同时进行
不可以颠倒
可以颠倒
灯 头
灯身
画流程图
单兵作业方式
流水作业方式
灯 身
灯 头
组合调试
灯头
灯身
组合调试
1.流程设计的目标与要求：
(1)工作和生活中流程设计的目标：
节省时间、提高工作效率、提高工作质量、生活变得更有序、使生活更安全等。
一、流程设计应考虑的基本因素
(2)生产活动中的流程设计目标：
提高效率、提高质量、节约能源、安全生产、提高经济效益、提高管理水平等。
设计一个流程首先应明确流程要实现的具体目标。
流程设计的目标
提高经济效益
提高效率
节省资源
提高质量
提高管理水平
安全生产
……
2、流程设计应考虑的基本因素
材料 不同材料有不同的加工处理方法。
工艺 不同产品工艺要求各异，流程设计也不同。
设备 生产设备的水平往往决定了流程的自动化水平。
人员和资金 人员技术水平、资金影响生产的过程质量和周期。
环境 生产过程对环境的污染以及环境对生产的反作用是流程设计应关注的重要因素。
不同行业 不同行业的流程有不同特点，基本因素各有差异。
因素 解释 举例
材料 不同的材料有不同的加工方法 加工塑料跟加工钢铁材料就大大不同
工艺 不同产品的工艺要求各异，流程设计也不同 陶器的烧制，同样的材料，不同的工艺，产品会大相径庭
因素 解释 举例
因素 解释 举例

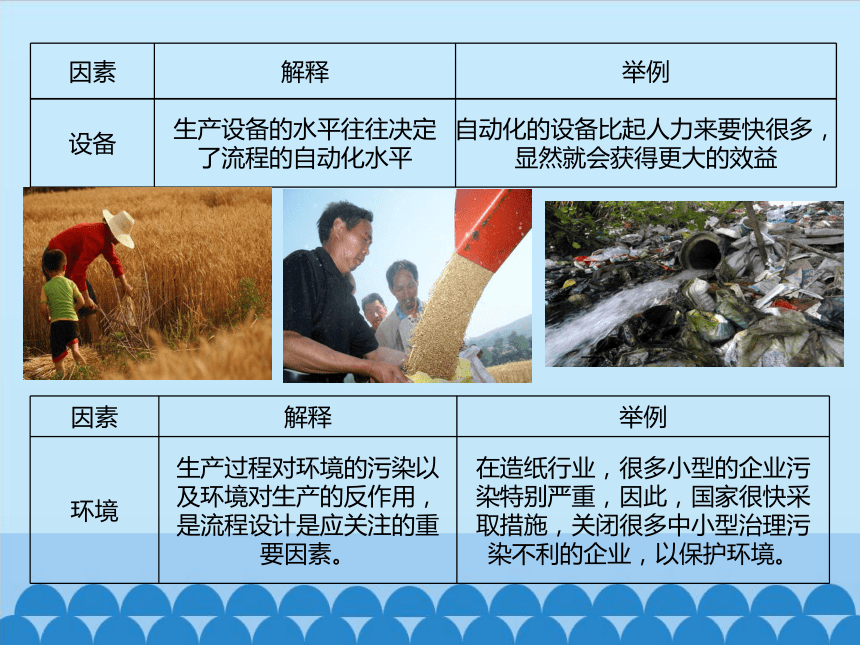

设备 生产设备的水平往往决定了流程的自动化水平 自动化的设备比起人力来要快很多，显然就会获得更大的效益
因素 解释 举例
环境 生产过程对环境的污染以及环境对生产的反作用，是流程设计是应关注的重要因素。 在造纸行业，很多小型的企业污染特别严重，因此，国家很快采取措施，关闭很多中小型治理污染不利的企业，以保护环境。
因素 解释 举例
人员和资金 人员的技术水平和必要的资金影响生产的过程、质量和周期，是进行流程设计必须考虑的主要因素。 现在很多企业都非常注重对企业员工的技术培训，提高他们的技术水平；合理的投入资金，使企业的回报增加。
这个案例包括了哪些环节？它们的时序如何？
1.制取环节——原料气(N2、H2)的制取
2.净化环节——气体(N2、H2)的净化、除杂质
3.压缩环节——用压缩机压缩(至高压状态)
4.合成环节——氨合成
5.分离环节——氨的分离，得到浓氨并将未完全反应的N2、H2送回合成塔，再循环加工利用
如何将氨合成的流程图画出来，可以用什么方式来表达这个流程？
流程图
由于合成氨过程中会造成氨泄露，还可能造成爆炸，因此应该将厂房建设到郊区。
环境
用机器控制，人通过计算机控制；设备、材料的费用等。
人员与资金
合成塔，氨分离器
设备
在500℃300atm条件下，有催化剂的情况下，气体循环利用。
工艺
氮气和氢气的混合气体
材料
详细的分析
基本因素
合成氨的生产工艺流程应考虑的因素
生产活动流程设计中的基本因素
基本因素
材料
设备
工艺
资金
环境
人员
……
二、流程设计的步骤
分析基本因素
确定目标、明确任务
明确主要事项
确定时序、划分环节
画出(或修改)流程图
能否达到目的要求
修改方案
否
结束
是
三、流程设计举例
患者看病的流程
开始
挂号
诊病开药
划价
交费
取药
结束
结束
流程的表达形式
图形、符号、表格、动画演示、框图等
常用是框图
开始／终止
任务／活动
决策点
流动方向
以产品为中心的企业业务流程图
企业目标
产品设计
产品生产
市场营销
顾客满意
顾客
是
否
修正
技术要求：1、材料：45号钢；2、各型面连接圆滑、光洁、纹理整齐的要求；3、工件最后用砂纸打光。
小铁锤制作流程设计
流程设计的主要因素分析
1、设备：常用金工工具，台钻，锯子、锉刀、錾子、锪刀、麻花钻、丝锥等。
2、材料：45号钢的棒料。
明确主要事项(步骤)
加工方法：采用手工加工工艺方法。用铁锤下料；锤头部分的加工用锉刀锉平面，台钻钻孔，手工攻丝；锤柄部分的圆头用砂轮机磨削，螺纹用板牙套丝。
热处理：锤头进行淬火处理，以提高硬度。
流程的环节与时序
小铁锤加工过程划分为三个环节
1、加工锤头
2、加工锤柄
3、装配环节
编制加工流程，按时序画出加工流程图
锤头的加工流程图：
1、下料
2、划线
3、锯削
4、锉削
5、(1)划螺孔中心线
(2)用洋冲打眼
图1
图2
6、钻孔
7、攻丝
8、倒角
9、淬火
锤柄的加工流程图
1、下料
2、磨削圆头
3、板牙套丝
下料
划线
攻丝
淬火
倒角
钻孔
划螺孔
中心线
锉削
锯削
锤头加工流程图
锤柄的加工流程图
下料
油漆
磨削
圆头
板牙
套丝
油漆
谢 谢
