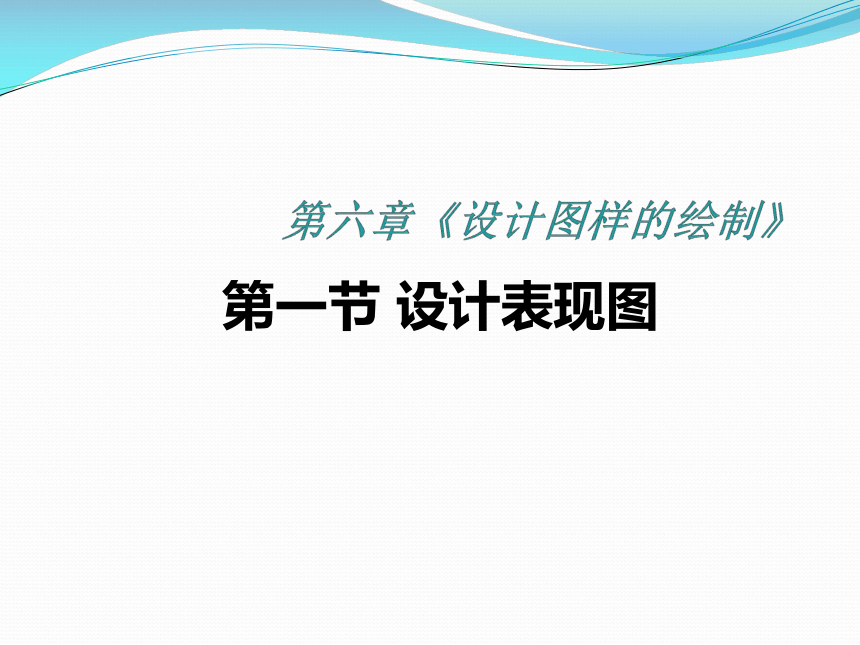

第一节 设计表现图
不同的领域有着不同的语言
计算机VB语言
音乐五线谱
住宅户型图
机械零件图
技术语言是一种在技术活动中进行信息交流的特有的语言形式。
什么是技术语言？
常见的技术语言及其主要用途
口头语言
比较随意，适用非正式表达、即时交流。
书面文字语言
各种技术文件都需要用到书面文字语言。
图样
常见的技术语言及其主要用途
机械加工图
装潢布线图
建筑施工图
图样
这是工程技术中最常见的一种表达、交流工具。技术图样是采取某种规范形式将设计用图样的形式表达出来的一种设计交流语言。
呈现复杂产品的设计方案和对设计进行详细说明（规范、直观、准确）。
常见的技术语言及其主要用途
常见的技术语言及其主要用途
图表
用于统计数据的表达。
常见的有表格、图表、草图、效果图等。
居民住宅设计效果图
室内设计效果图
道路设计效果图
音乐喷泉设计效果图
用于方案构思的呈现、方案的比较
常见的技术语言及其主要用途
图表
常见的技术语言及其主要用途
手势
交警手势
（我来当交警）
常见的技术语言及其主要用途
手势
实战手势
常见的技术语言及其主要用途
手势
篮球裁判手势
常见的技术语言及其主要用途
手势
排球裁判手势
常见的技术语言及其主要用途
手势
足球裁判手势
常见的技术语言及其主要用途
手势
无声快速地表达自己的想法。
旗语
用于指挥、交流和沟通。
禁止进入
禁止带宠物
注意危险
停车
安全出口
残疾人专用
禁止掉头
禁止车辆
常见的技术语言及其主要用途
符号、标志
常见的技术语言及其主要用途
符号、标志
有电危险
禁止长时间临时停车
禁止停车
禁止吸烟
人行道
限制速度
注意儿童
蓝牙
常见的技术语言及其主要用途
符号、标志
通俗
直观
明了
用图形直观的形式传达意图。
常见的技术语言及其主要用途
模型
立体感强，方便说明设计对象的结构。
用于帮助分析设计的可能性。
常见的技术语言及其主要用途
声音
在表达某些特殊的信息时发出的声音
声音1
声音2
声音3
声音4
声音5
常见的技术语言及其主要用途
计算机语言
以计算机为载体，进行交流和表达的工具。
适用于远程交流。 (生动形象、灵活、开放)
技术语言的分类
按照专业类型
按照感觉类型
按照视觉形式
计算机程序语言
工程图学语言
视觉语言
听觉语言
触觉语言
图形符号语言
文字符号语言
技术语言的分类
(1)言简意赅 让人“一看就明白”。
(2)通俗直观 主要是对交通标志和符号的要求。
(3)规范统一 在使用范围内，必须要统一和规
范，不然就达不到交流、表达、
沟通的目的。
技术语言有什么特征？
请说出适合以下技术活动所用的技术语言
1.详细说明“天宫二号”的结构
2.指导学生对电路进行连接
3.示意某人很厉害、很棒
4.比较月考成绩的变化
5.提醒人禁止吸烟
6.用计算机做了一款小游戏
模型
图样
手势
图表
符号
计算机语言
留心观察
有所发现
进行创新
