位移时间、速度时间图像

(共35张PPT)
0
50
150
100
在直线运动中，描述物体位置的变化，可以建立直线坐标系。
直线坐标系只能反映小车的位置，不能反映物体的位移随时间变化的关系。

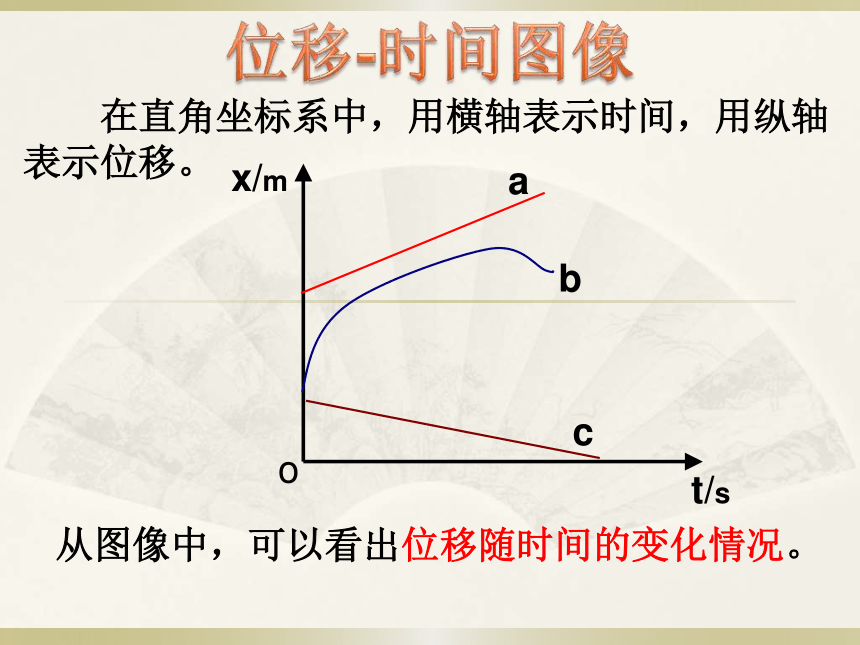

在直角坐标系中，用横轴表示时间，用纵轴表示位移。
o
t/s
x/m
a
b
c
从图像中，可以看出位移随时间的变化情况。

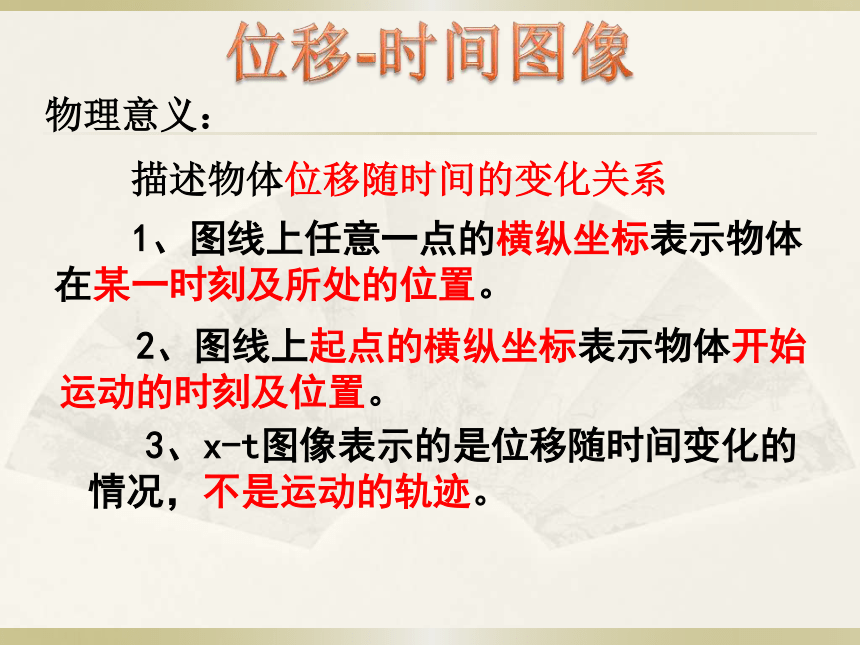

物理意义：
描述物体位移随时间的变化关系
1、图线上任意一点的横纵坐标表示物体在某一时刻及所处的位置。
2、图线上起点的横纵坐标表示物体开始运动的时刻及位置。
3、x-t图像表示的是位移随时间变化的情况，不是运动的轨迹。
t/s
X/m
O
t1
t2
t3
t4
x1
x2
x3
x4
A
B
C
D

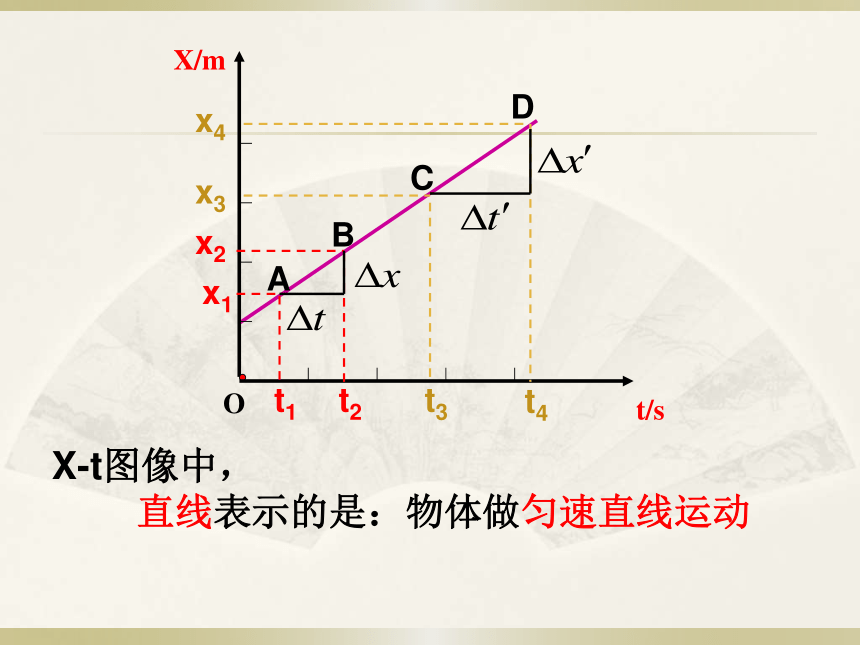

X-t图像中，
直线表示的是：物体做匀速直线运动
t/s
X/m
O

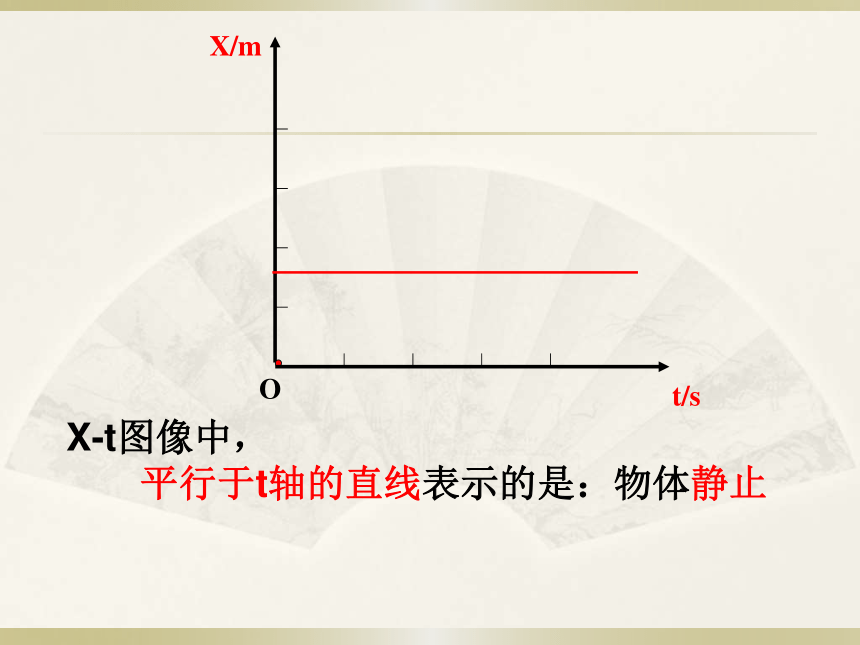

X-t图像中，
平行于t轴的直线表示的是：物体静止
t/s
X/m
O

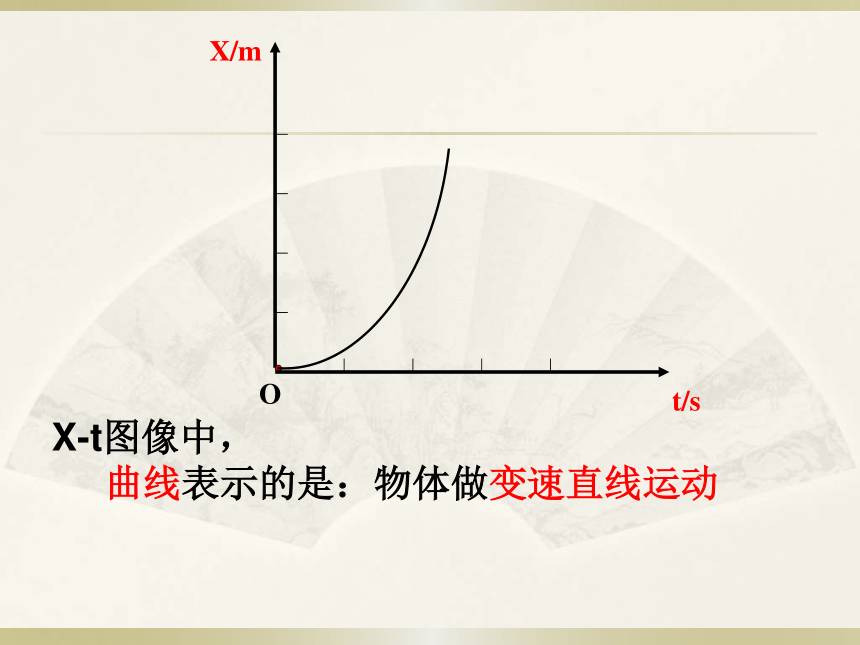

X-t图像中，
曲线表示的是：物体做变速直线运动
t/s
X/m
O

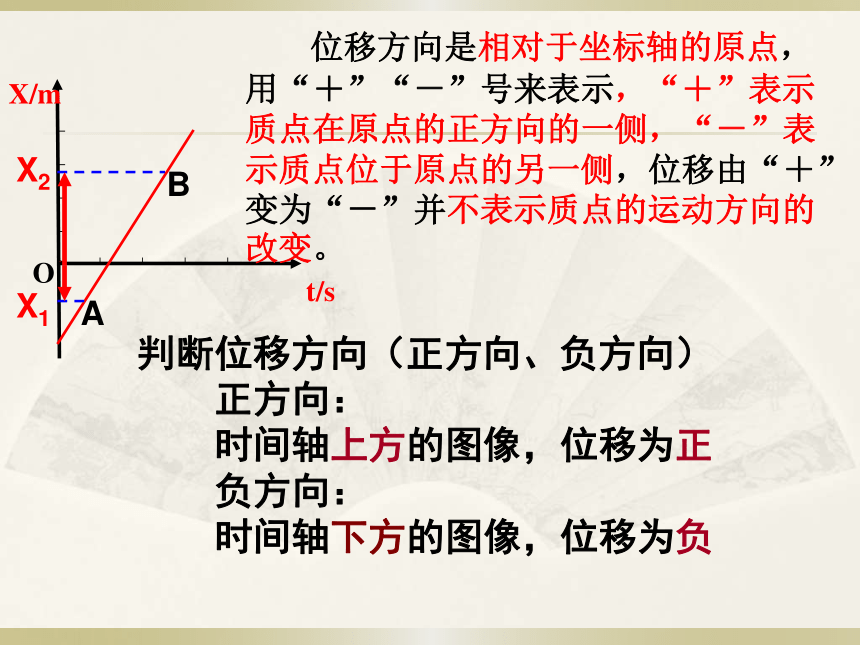

判断位移方向（正方向、负方向）
正方向：
时间轴上方的图像，位移为正
负方向：
时间轴下方的图像，位移为负
位移方向是相对于坐标轴的原点，用“＋”“－”号来表示，“＋”表示质点在原点的正方向的一侧，“－”表示质点位于原点的另一侧，位移由“＋”变为“－”并不表示质点的运动方向的改变。
A
B
X2
X1

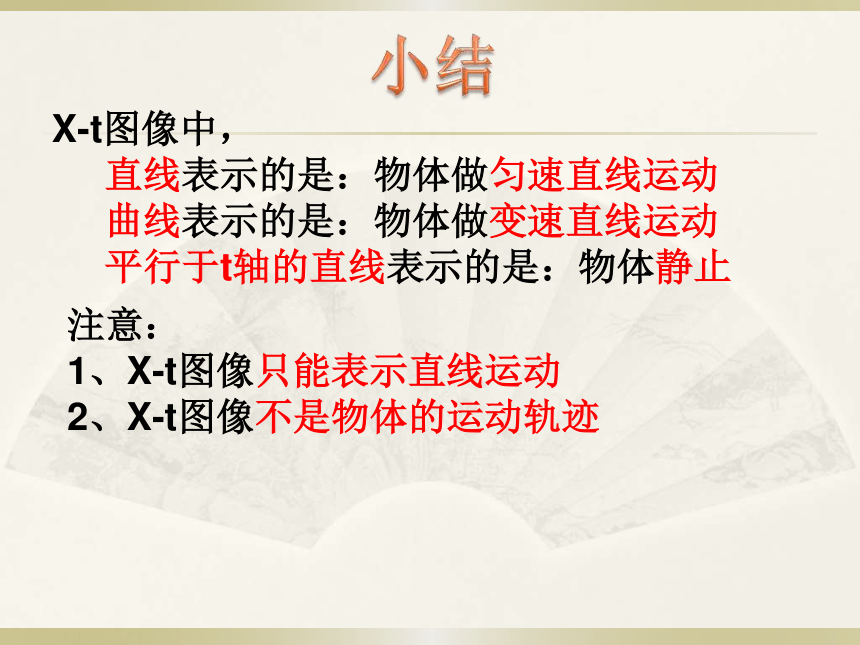

X-t图像中，
直线表示的是：物体做匀速直线运动
曲线表示的是：物体做变速直线运动
平行于t轴的直线表示的是：物体静止
注意：
1、X-t图像只能表示直线运动
2、X-t图像不是物体的运动轨迹
t/s
X/m
O
a
b
c

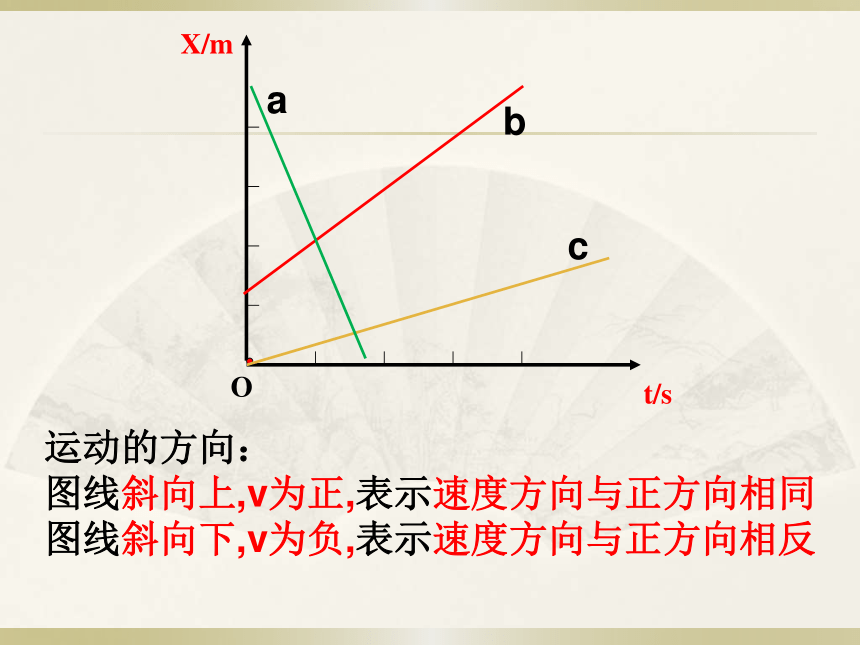

运动的方向：
图线斜向上,v为正,表示速度方向与正方向相同
图线斜向下,v为负,表示速度方向与正方向相反
运动的快慢：
t/s
X/m
O
a
b
c
图线倾斜程度越大，速度越大！
由图线的倾斜程度来决定

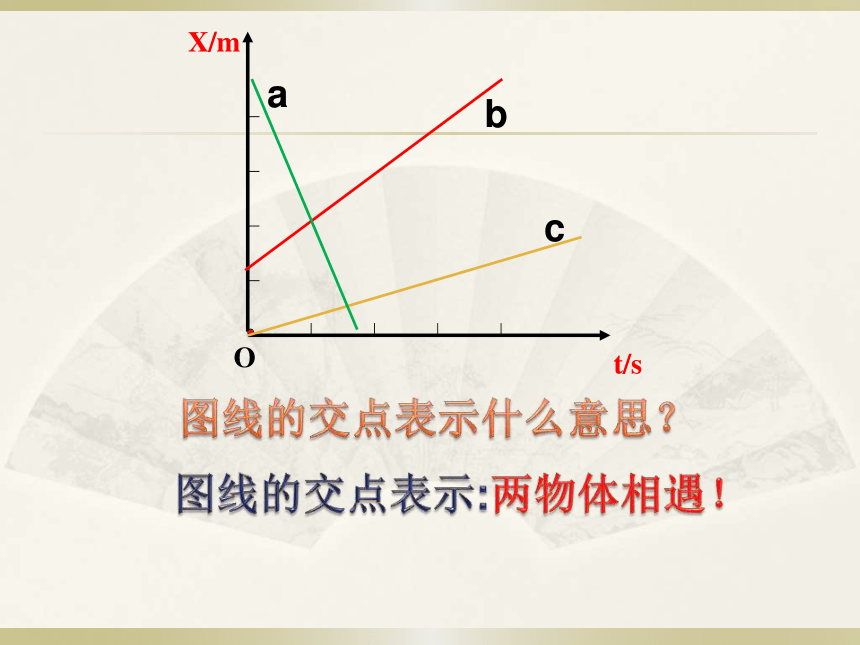

t/s
X/m
O
a
b
c
0
t/s
x/m
4
3
1
2
5
1
5
2
3
4
-1
X-t图像中，
图线与横轴交点的意义：表示物体回到原点
回到原点
1、在图所示的X-t图象中，能表示质点作匀速直线运动的是（ ）
t/s
X/m
O
A
t/s
X/m
O
B
t/s
X/m
O
C
t/s
X/m
O
D
AB
2、下列有关匀速直线运动的叙述正确的是（ ）
A.做匀速直线运动物体的位移和路程相同
B.做匀速直线运动物体的位移大小和路程相等
C.相等时间内路程相等的运动一定是匀速直线运动
D.匀速直线运动的位移-时间图像一定是一条过原点的直线
B
3、某同学匀速向前走了一段路后，停了一会儿，然后沿原路匀速返回出发点，图中能反映此同学运动情况的X-t图线应是（ ）
X
X
X
X
C
4、图示为甲、乙、丙三物体运动的X-t图象，则甲的速度是____m/s，乙的速度是____m/s，丙的速度是____m/s。
5
2.5
X
丙
-5
5、某物体的x-t图像如图所示，下列有关说法正确的是（ ）
A、在AB段，物体做匀速直线运动
B、在CD段和DE段，物体的速度方向不同
C、在C点，物体的速度为零
D、在E点，物体的位移为零
BD
A
B
C
D
E
x/m
t/s
o
6、某物体的x-t图像如图所示，下列有关说法正确的是（ ）
t/s
X/m
O
A、因为图线是一条斜向上的直线，故其位移一直在增大
B、位移的方向不随时间变化
C、速度的方向不随时间变化
D、速度的大小随时间变化
C
在直角坐标系中，用横轴表示时间，用纵轴表示速度。
o
t/s
V/(m/s)
a
b
c
从图像中，可以看出速度随时间的变化情况。
物理意义：
描述物体速度随时间的变化关系
1、图线上任意一点的横纵坐标表示物体在某一时刻及对应的速度。
2、图线上起点的横纵坐标表示物体开始运动的时刻及初速度。
t/s
v/(m/s)
O
t1
t2
t3
t4
v1
v2
v3
v4
A
B
C
D
v-t图像中，
直线表示的是：物体做加速度保持不变的直线运动
t/s
V/(m/s)
O
v-t图像中，
平行于t轴的直线表示的是：物体做匀速直线运动
t/s
V/(m/s)
O
X-t图像中，
曲线表示的是：物体做加速度逐渐变化的直线运动
t/s
v/(m/s)
O
判断运动方向（正方向、负方向）
正方向：
时间轴上方的图像，速度为正
负方向：
时间轴下方的图像，速度为负
v-t图像中，
直线表示的是：物体做加速度保持不变的直线运动
曲线表示的是：物体做加速度逐渐变化的直线运动
平行于t轴的直线表示的是：物体做匀速直线运动
注意：
v-t图像只能表示直线运动
t/s
v/(m/s)
O
a
b
c
运动的方向：
图线斜向上,a为正,表示加速度方向与正方向相同
图线斜向下,a为负,表示加速度方向与正方向相反
t/s
v/(m/s)
O
a
b
c
速度变化的快慢：
图线倾斜程度越大，加速度越大！
由图线的倾斜程度决定
t/s
v/(m/s)
O
a
b
c
0
t/s
v/m/s
4
3
1
2
5
1
5
2
3
4
-1
在v-t图像中，
图线与横轴交点的意义：表示速度方向将发生转变
调转方向
1、如图A、B两个物体
由同一地点沿相同方向做直线运动的V—t图，由图可知（ ）
A、AB同时出发
B、第5s末A、B速度相等
C、第5s末A、B相遇
D、A与B的加速度相同
V/(m/s)
t/s
5 10 15 20 25
20
10
B
A
AB
2、某物体的v-t图像如图所示，下列有关说法正确的是（ ）
A、在AB段，物体做匀速直线运动
B、在CD段和DE段，物体的速度方向不同
C、在C点，物体的速度为零，是速度方向发生改变的临界点
D、在BD段，物体的加速度发生了改变
AC
A
B
C
D
E
v/(m/s)
t/s
o
3、如图所示为甲、乙两质点的v-t图象。对于甲、乙两质点的运动，下列说法中正确的是( )
A．质点甲向所选定的正方向运动，质点乙与甲的运动方向相反
B．质点甲、乙的速度相同
C．在相同的时间内，质点甲、乙的位移相同
D．不管质点甲、乙是否从同一地点开始运动，它们之间的距离一定越来越大
A
４、某物体的ｖ-t图像如图所示，下列有关说法正确的是（ ）
t/s
Ｖ/(m/s)
O
A、因为图线是一条斜向上的直线，故其速度一直在增大
B、速度的方向不随时间变化
C、加速度的方向不随时间变化
D、加速度的大小随时间变化
C
如图所示, 两图像分别是质点运动的x—t图像和v—t图像。试说明两图像中的OA、AB、BC、CD、DE四个阶段质点分别做什么运动？
A
B
C
D
E
x/m
t/s
o
A
B
C
D
E
v/(m/s)
t/s
o
