初中物理人教版九年级全册 第17章 欧姆定律 复习课件(共23张PPT)

(共23张PPT)
欧姆定律

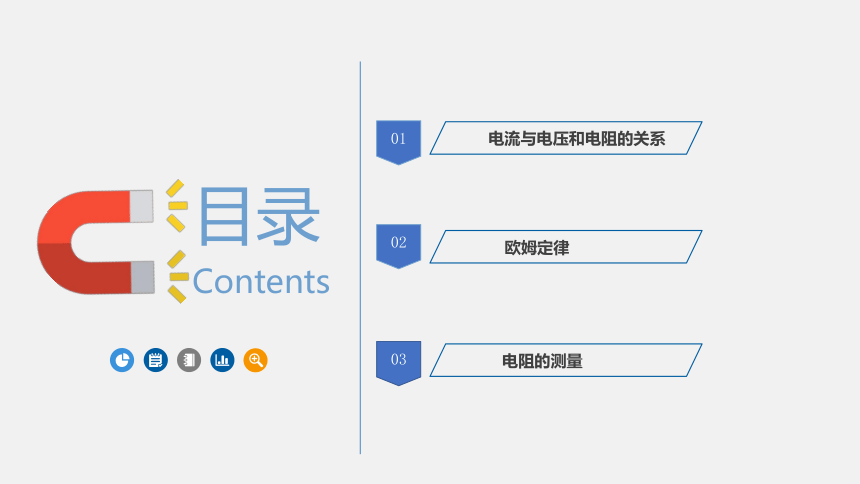

目录
01
02
03
Contents
电流与电压和电阻的关系
欧姆定律
电阻的测量
01
电流与电压和电阻的关系

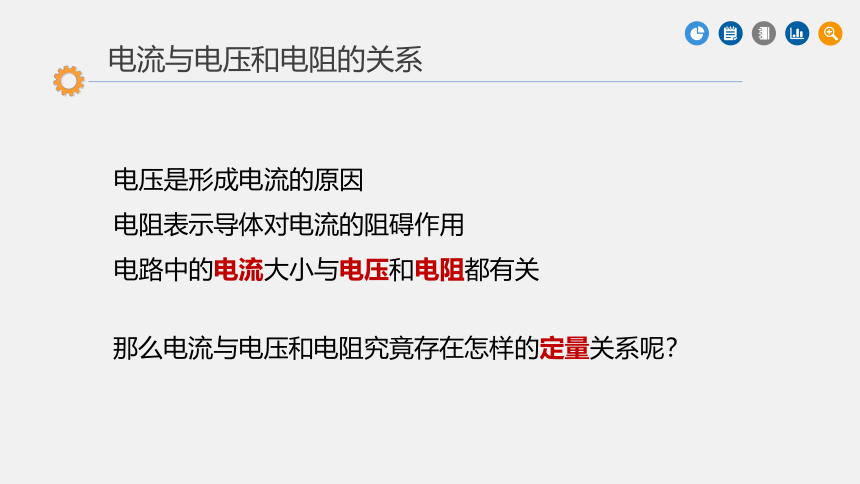

电流与电压和电阻的关系
电压是形成电流的原因
电阻表示导体对电流的阻碍作用
电路中的电流大小与电压和电阻都有关
那么电流与电压和电阻究竟存在怎样的定量关系呢？

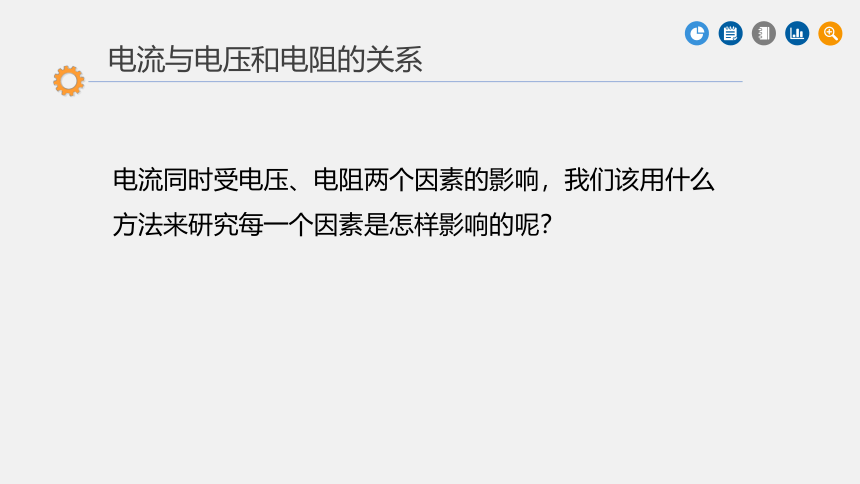

电流与电压和电阻的关系
电流同时受电压、电阻两个因素的影响，我们该用什么方法来研究每一个因素是怎样影响的呢？

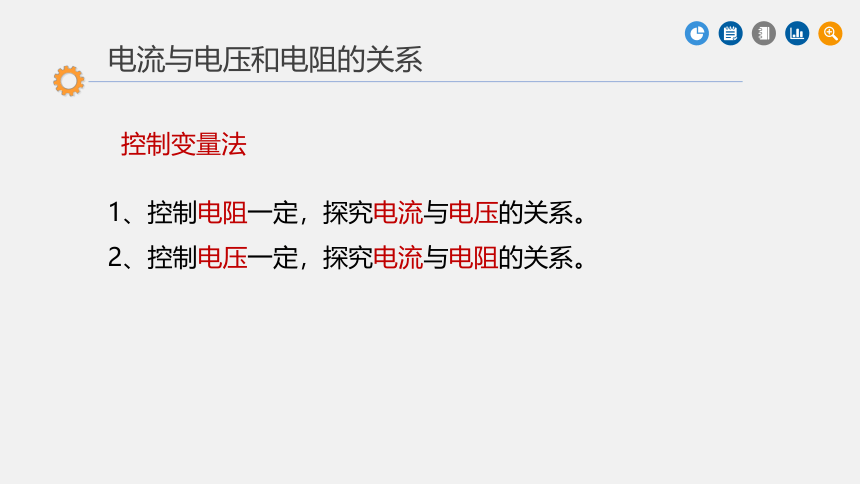

电流与电压和电阻的关系
1、控制电阻一定，探究电流与电压的关系。
2、控制电压一定，探究电流与电阻的关系。
控制变量法

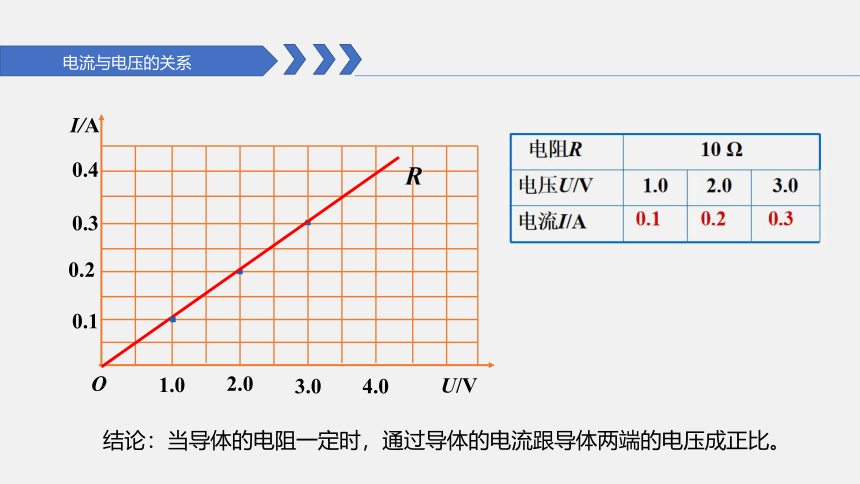

电流与电压的关系
I/A
U/V
O
4.0
0.1
0.3
0.4
0.2
2.0
·
·
3.0
1.0
·
R
结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
02
欧姆定律

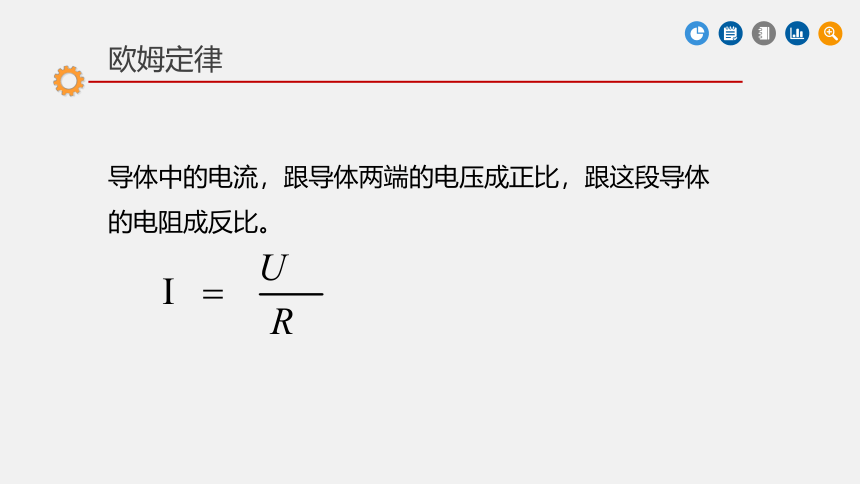

欧姆定律
导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比。
C
1、由公式I＝ 变形得R＝ ，对此，下列说法正确的是(　　)
A．加在导体两端的电压越大，则导体的电阻越
B．通过导体的电流越大，则导体的电阻越大
C．导体的电阻跟导体两端的电压和通过导体的电流无关
D．当导体两端的电压为零时，导体的电阻也为零
2．如图，在探究电流与电阻的关系实验时，将ab 间的电阻由10 Ω换成15 Ω时，下一步操作是(　　)
A．读出电流表与电压表的示数
B．将滑片P 向左移动
C．将滑片P 向右移动
D．适当增加电池的节数
串联电路中，I1=I2
串联分压
R1 U1
R2 U2
是一个定值，R1增大时，R2也应相应增大
在电流与电阻的关系实验中，保持电压不变，
B
03
电阻的测量
电阻的测量
电路图：
实验目的：
实验原理：
实验器材：
用电压表、电流表间接测电阻
电源、开关、滑动变阻器、待测电阻、电流表、电压表、导线
电阻的测量
电压U/V 1.0 1.5 2
电流I/A 0.20 0.30 0.40
电阻R/Ω 5 5 5
物理实验结论
实验一介绍
当灯两端电压越大，灯丝温度升高，
灯丝电阻变大
考点3：　伏安法测电阻
在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U－I 图象，分别如图甲、乙所示，则对于图象的分析，以下说法错误的是(　　)
A．由甲图可知，定值电阻的阻值为1 Ω
B．由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变
C．由乙图可知，小灯泡的电阻跟灯丝的温度有关
D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻
D
返回
伏安法测电阻需要电压表和电流表
电流表损坏了，怎么测量电阻呢？
电压表损坏了，怎么测量电阻呢？
返回
测量未知电阻Rx阻值时，电流表损坏了。现提供
一个电压表、一个定值电阻R0
请利用现有器材设计电路图测量Rx的阻值。
问题一：
返回
返回
问题一：
U1
U2
通过R0的电流为
串联电路中电流处处相等
Ix=I
测量未知电阻Rx阻值时，电流表损坏了。现提供
一个电压表、一个定值电阻R0 测量Rx的阻值
如图所示，利用电压表，已知阻值的定值电阻R0和恒压电源，
如何测出来未知电阻Rx的阻值呢？
(1)闭合S1、S2，如图所示，
电压表的示数为U，U也为电源电压
(2)闭合S1，断开S2，如图所示，
电压表的示数为U0
R0两端的电压为U0，电源电压为U，Rx两端的电压Ux=U-U0
串联电路中电流处处相等
如果只一个电流表，能否不拆接电路测出Rx 的阻值
可供使用的器材有：
问题三：
S2
如果只一个电流表，能否不拆接电路测出Rx 的阻值
可供使用的器材有：
问题三：
S2
（1）闭合S1和S2电流表的示数为I1
（2）闭合S1，断开S2电流表的示I2；
由欧姆定律得 U=I1R0
由欧姆定律得 U=I2(Rx+R0）
I1R0=I2(Rx+R0）
