透 镜

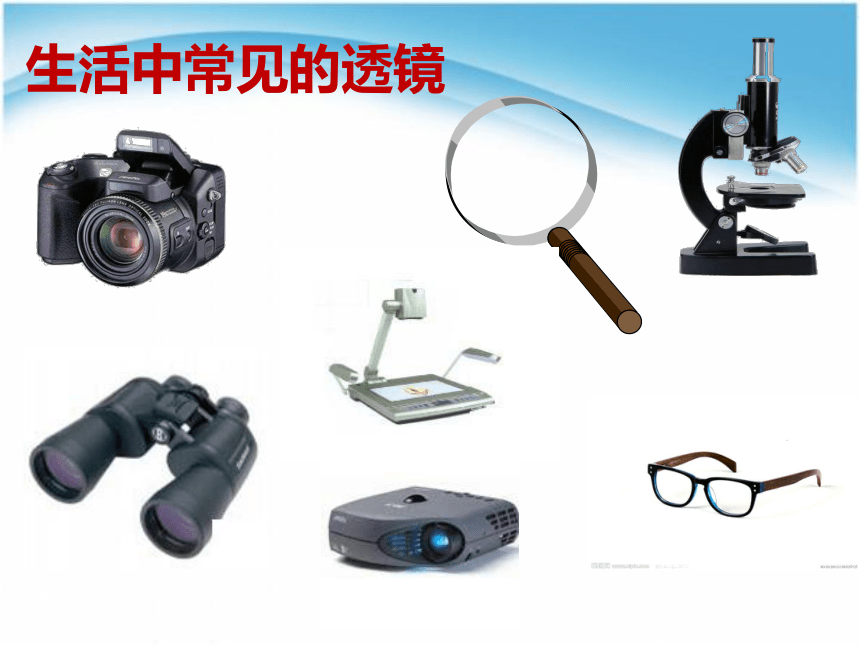

生活中常见的透镜

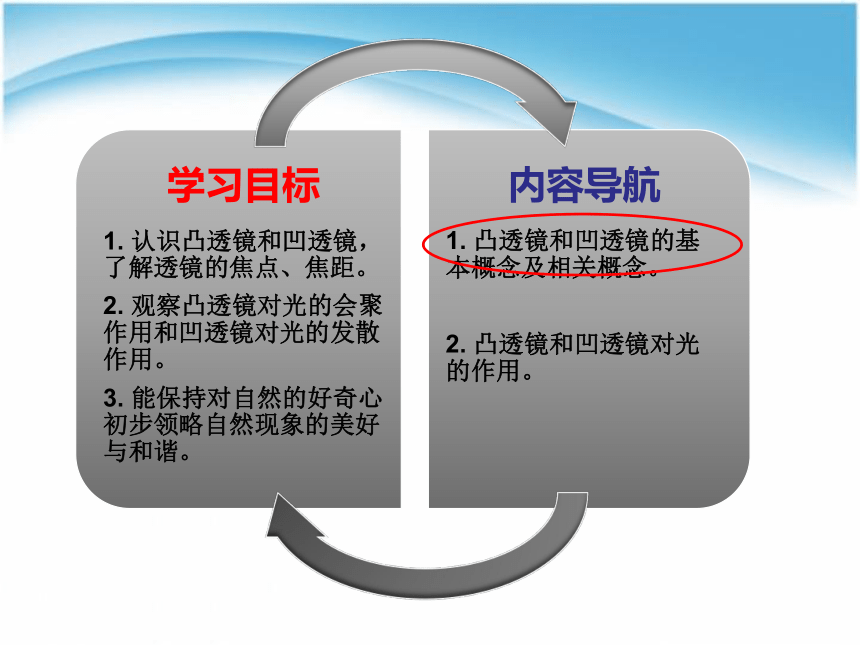

学习目标
1. 认识凸透镜和凹透镜，了解透镜的焦点、焦距。
2. 观察凸透镜对光的会聚作用和凹透镜对光的发散作用。
3. 能保持对自然的好奇心初步领略自然现象的美好与和谐。
内容导航
1. 凸透镜和凹透镜的基本概念及相关概念。
2. 凸透镜和凹透镜对光的作用。

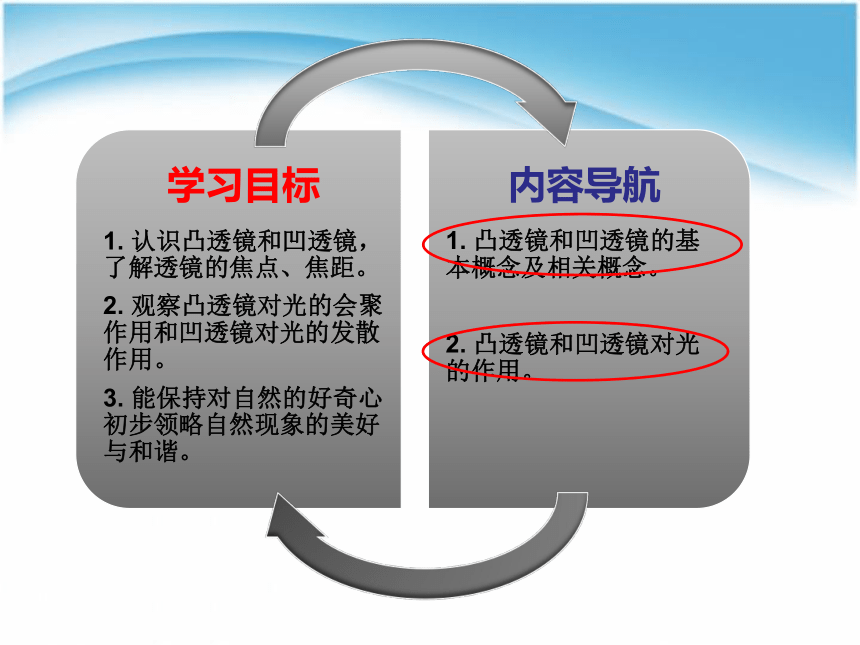

学习目标
1. 认识凸透镜和凹透镜，了解透镜的焦点、焦距。
2. 观察凸透镜对光的会聚作用和凹透镜对光的发散作用。
3. 能保持对自然的好奇心初步领略自然现象的美好与和谐。
内容导航
1. 凸透镜和凹透镜的基本概念及相关概念。
2. 凸透镜和凹透镜对光的作用。

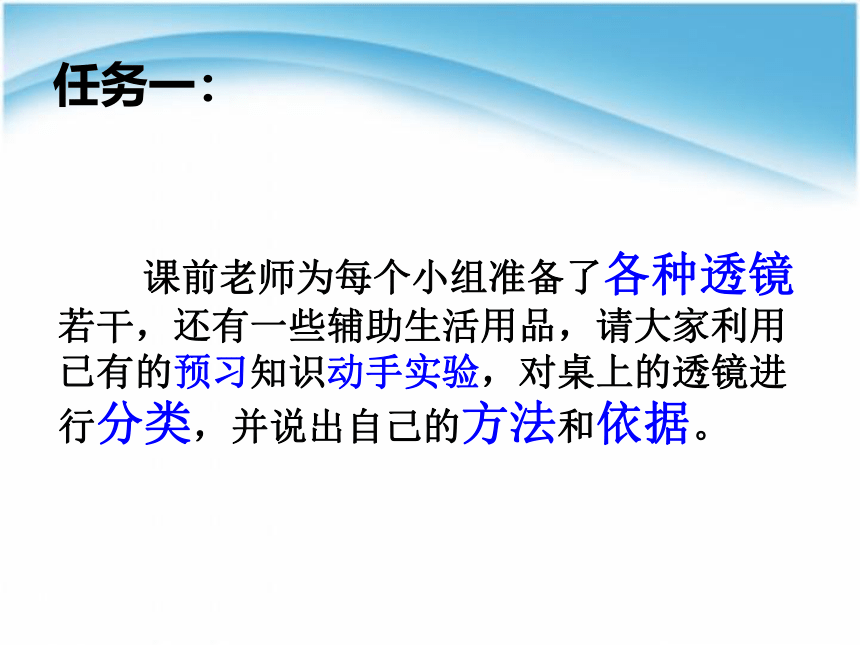

任务一：
课前老师为每个小组准备了各种透镜若干，还有一些辅助生活用品，请大家利用已有的预习知识动手实验，对桌上的透镜进行分类，并说出自己的方法和依据。

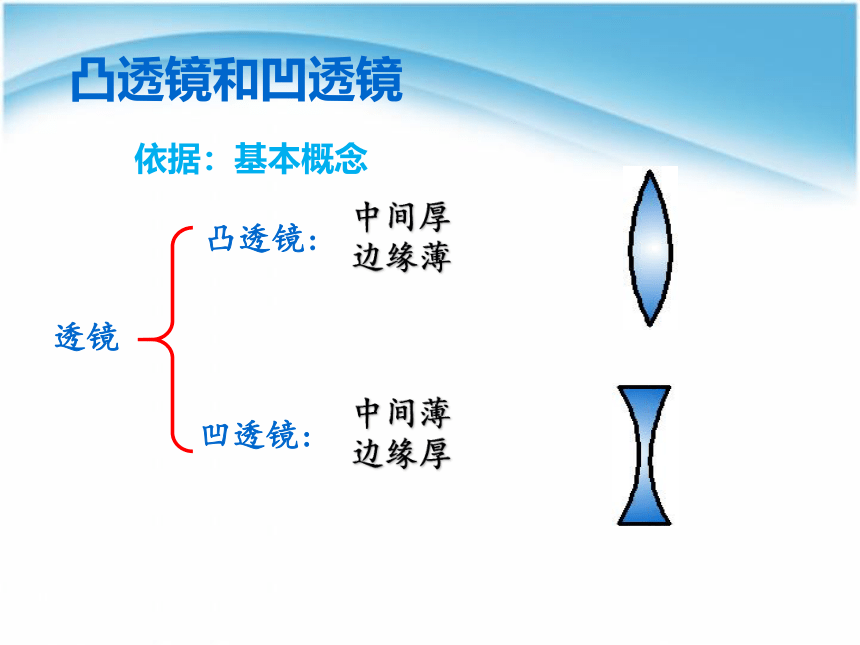

凸透镜:
凹透镜:
透镜
中间厚
边缘薄
中间薄
边缘厚
凸透镜和凹透镜
依据：基本概念

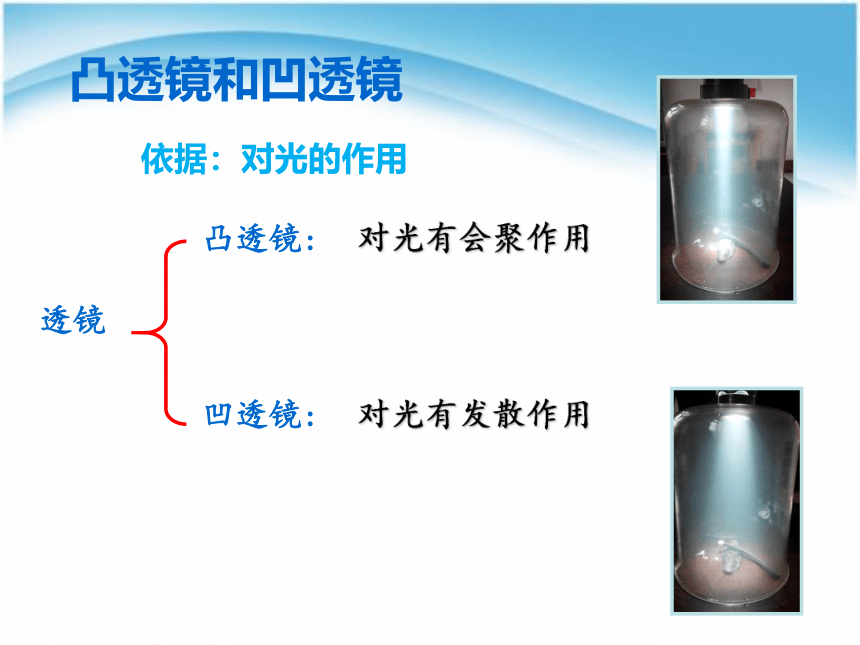

凸透镜:
凹透镜:
透镜
对光有会聚作用
对光有发散作用
凸透镜和凹透镜
依据：对光的作用
二者有何联系？

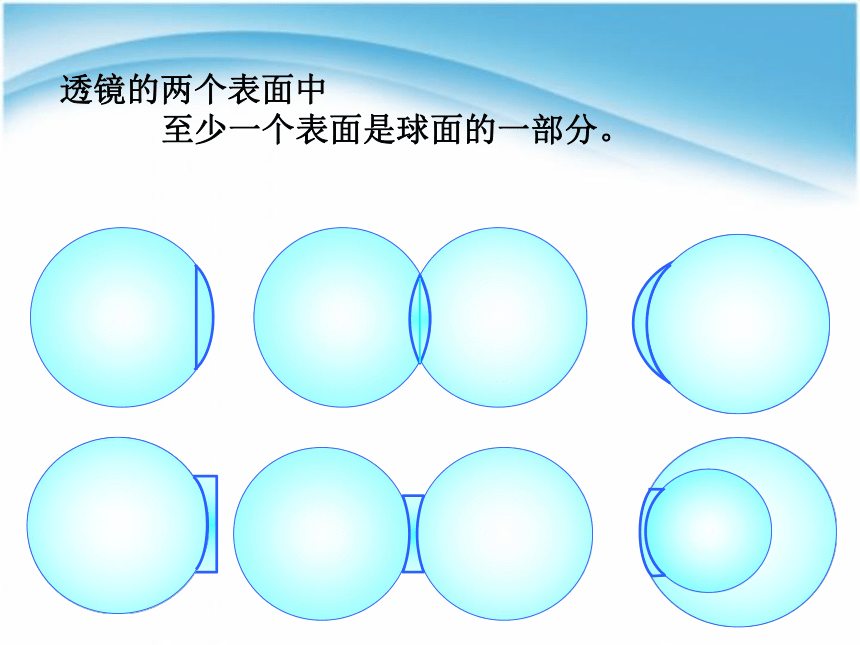

透镜的两个表面中
至少一个表面是球面的一部分。

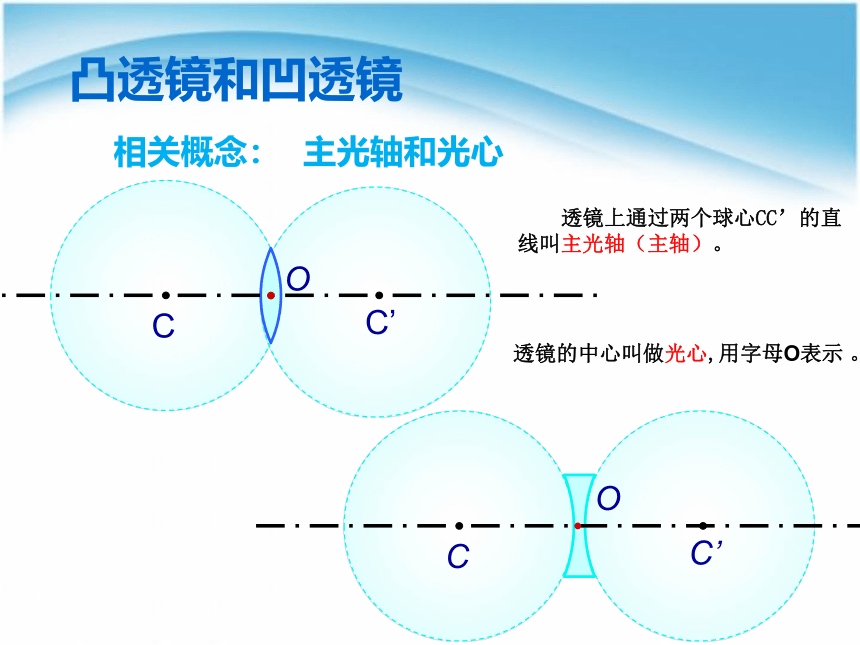

透镜上通过两个球心CC’的直线叫主光轴（主轴）。
透镜的中心叫做光心,用字母O表示 。
凸透镜和凹透镜
主光轴和光心
C’
C
O
C’
C
O
相关概念：

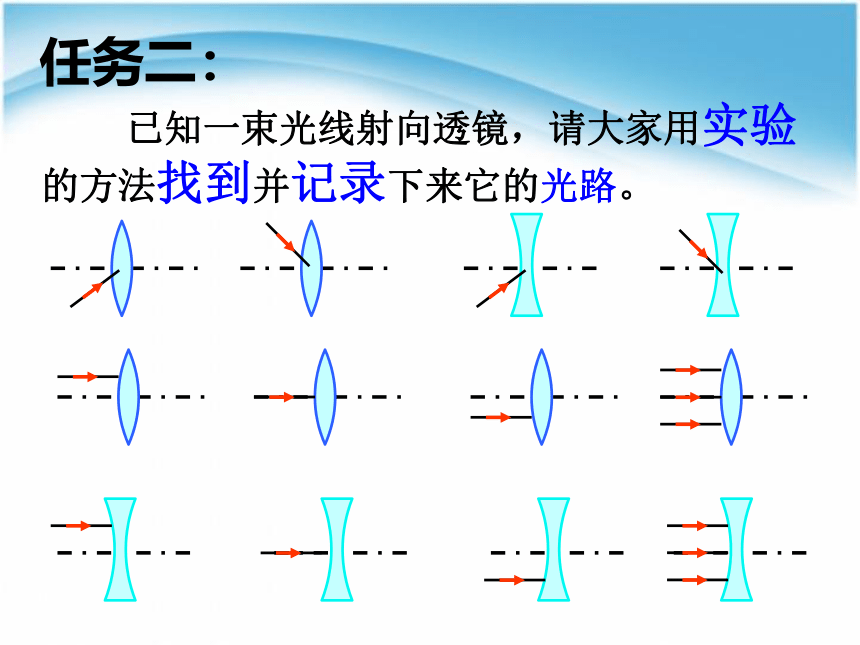

任务二：
已知一束光线射向透镜，请大家用实验的方法找到并记录下来它的光路。

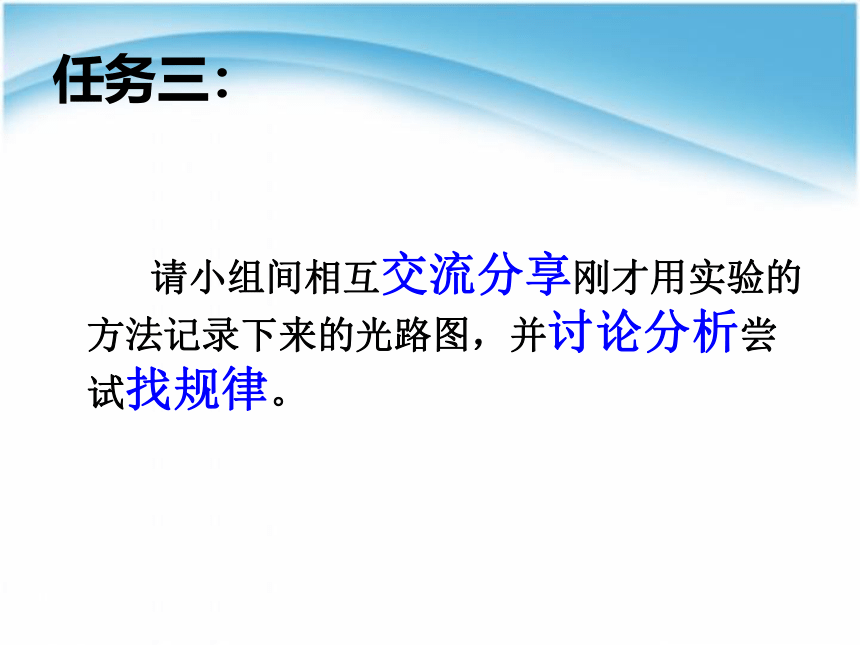

任务三：
请小组间相互交流分享刚才用实验的方法记录下来的光路图，并讨论分析尝试找规律。
任务三：
请小组间相互交流分享刚才记录下来的光路图，并讨论分析尝试找规律。
规律1： 过透镜光心的光线 传播方向不变。
规律2： 平行于主光轴的光线 经凹透镜折射后
变得发散。
规律3：平行于主光轴的光线 经凸透镜折射后
会聚于主光轴上一点。
O
F
f
　　焦点：凸透镜能使跟主轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的焦点。
　　焦距：焦点到凸透镜光心的距离。
焦距
主轴
焦点
凸透镜和凹透镜
焦点和焦距
相关概念：
F
主轴
f
凸透镜有两个焦点。
焦点
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
F
凹透镜有两个虚焦点。
请大家再次看书P91下半部分，分析总结测量凸透镜焦距方法。
任务四：
如何测凸透镜的焦距呢？
任务四：
实验器材: 凸透镜 刻度尺 平行光源 白纸
实验方法：拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小最亮，测量这个最小最亮的光斑到透镜的距离，即焦距。
凸透镜焦距的测量
请大家观察这个实验，平行光对着焦距不同的凸透镜照射，看到了什么现象？说明了什么呢？大家也可以试做一下。
1
2
焦距的长短反映了透镜对光的偏折能力，焦距越短，偏折得越厉害。
二者对光的作用有何不同？
1
2
O
●
O
●
凸透镜越凸，焦距越短 会聚能力越强。
F
主轴
F
O
F
凸透镜对光有会聚作用，一定会聚于一点吗？
经凸透镜折射后的光线相对于入射光线靠近了主光轴，叫“会聚”。
F
F
F
F
凹透镜对光有发散作用，一定散开吗？
经凹透镜折射后的光线相对于入射光线远离了主光轴，叫“发散”。
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一边偏折。
为什么凸透镜对光有会聚作用，凹透镜对光有发散作用呢？
为什么凸透镜对光有会聚作用，凹透镜对光有发散作用呢？
透镜可以看作由多个棱镜组合而成，由于每个棱镜都会使光线向厚边偏折，所以凸透镜对光有会聚作用，凹透镜对光有发散作用。
你学到了什么 ？
布置作业
1、网上完成本节任务塔复习任务。
2、作业本上完成课后作业1~4题。
做一做
请大家把之前已经分类好的透镜放到课本上，透过透镜观察书上的文字，有什么新的发现？又说明了什么呢？
凸透镜只能成放大的像吗？
谢谢大家
