三、 凸 透镜成像的规律

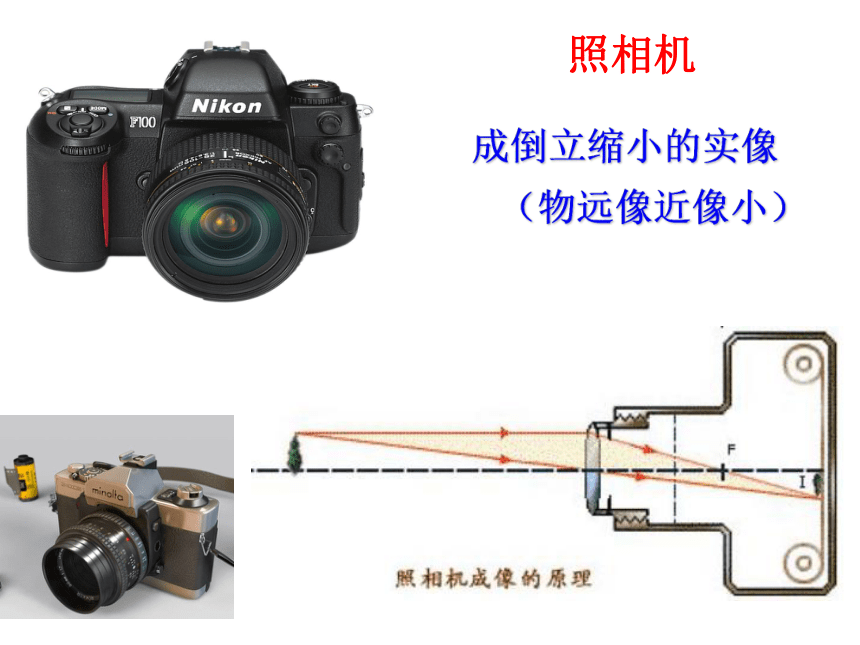

照相机
成倒立缩小的实像
（物远像近像小）

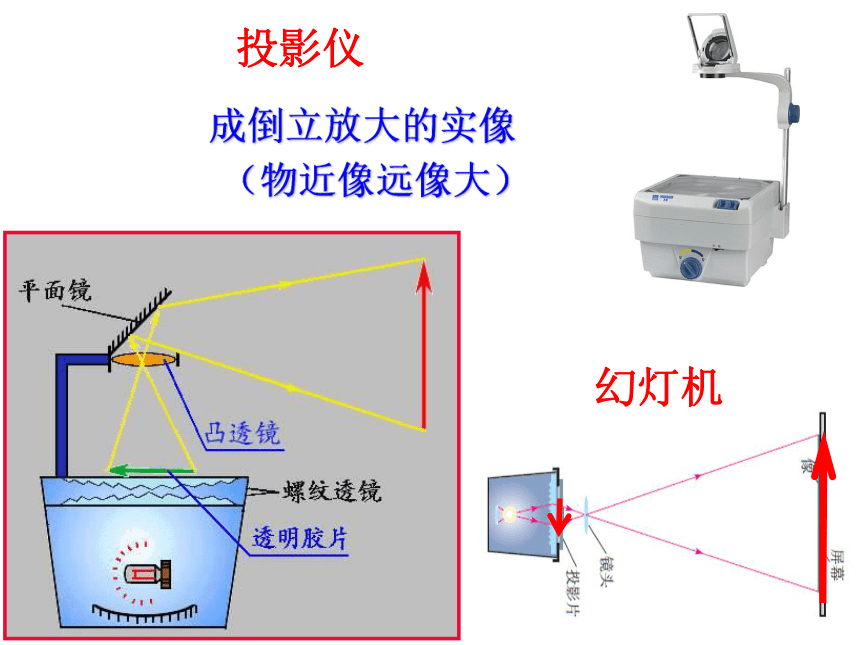

投影仪
成倒立放大的实像
幻灯机
（物近像远像大）

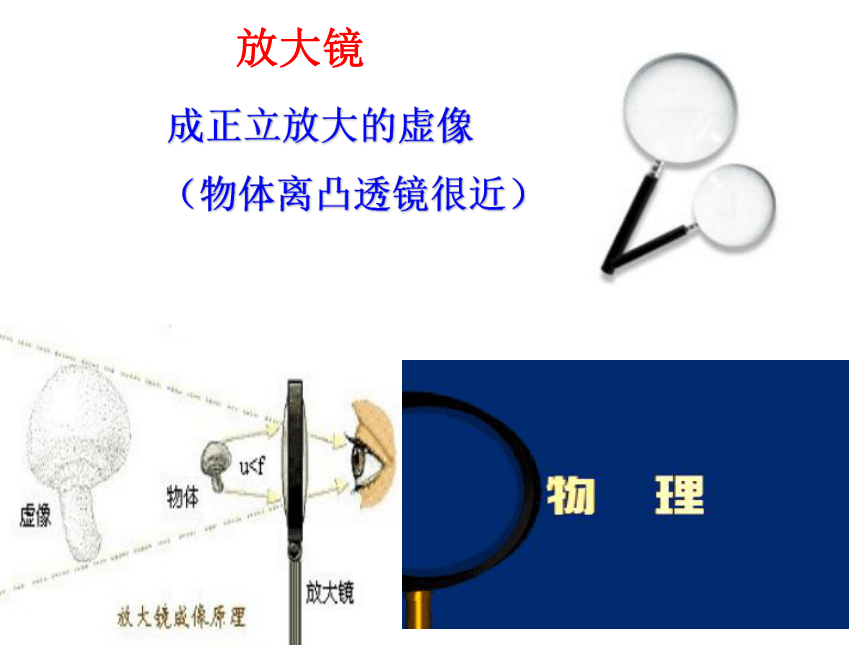

放大镜
成正立放大的虚像
（物体离凸透镜很近）

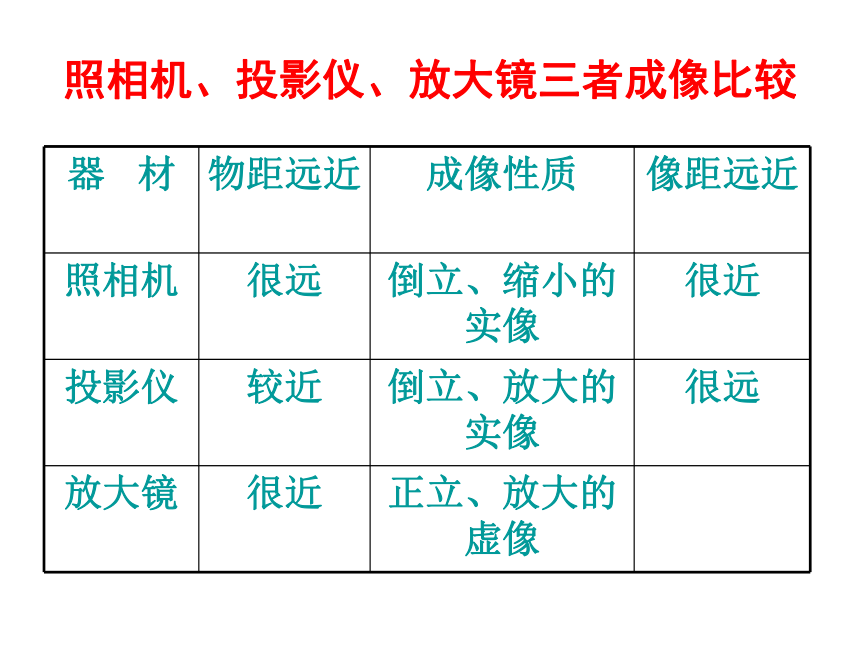

照相机、投影仪、放大镜三者成像比较
器 材 物距远近 成像性质 像距远近
照相机 很远 倒立、缩小的实像 很近
投影仪 较近 倒立、放大的实像 很远
放大镜 很近 正立、放大的虚像

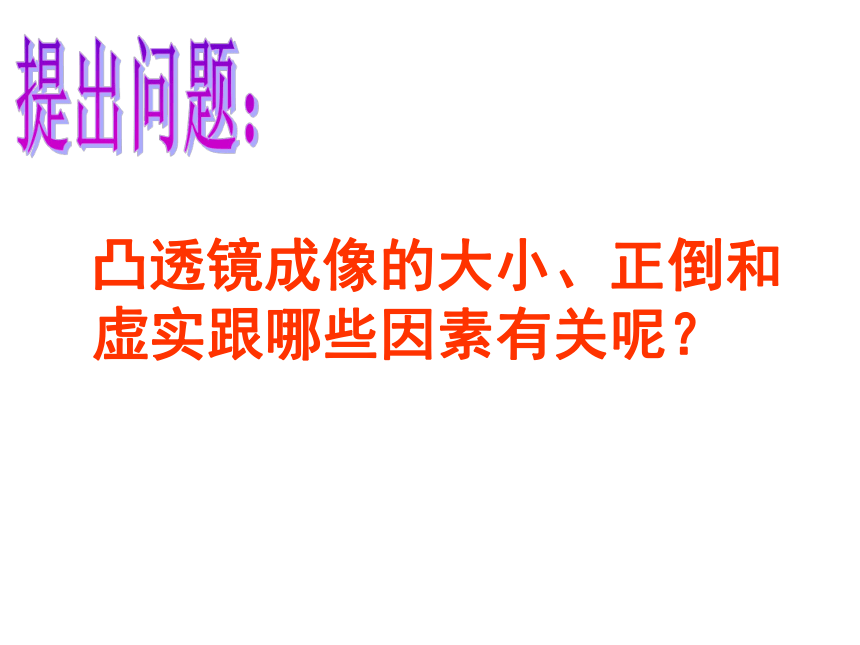

提出问题：
凸透镜成像的大小、正倒和虚实跟哪些因素有关呢？

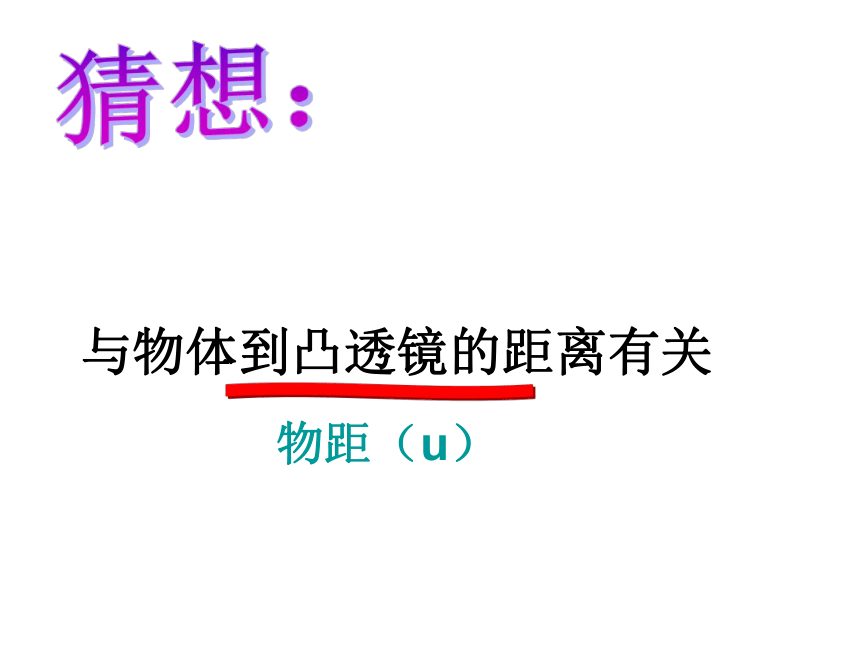

猜想：
与物体到凸透镜的距离有关
物距（u）
实验器材:
光具座
蜡烛 凸透镜 光屏、火柴
设计实验：
f=10cm
设计实验：
操作顺序：
把物体放在距凸透镜较远的地方，然后逐渐移近，观察成像的情况。
F
F
F
F
2F
2F
设计实验：
实验需要测量的物理量：
1.参照距离：凸透镜的焦距（f）
F
F
F
F
2F
2F
u
v
2.物体到凸透镜的距离（物距u）
3.像到凸透镜的距离（像距v）
10cm
50cm
63cm
U=
v=
U=40cm
v=13cm
F
F
f
f
2f
2f
1.将蜡烛、凸透镜、光屏依次固定在光具座上，凸透镜固定在50cm处不动。
2.点燃蜡烛，调整蜡烛、凸透镜、光屏的高度，让烛焰、凸透镜、光屏的中心大致在同一高度。
三心同高
4.重复步骤4，物距由远及近，渐渐靠近凸透镜，分别观察物距在一二倍焦距之间、一倍焦距以内，物体经过凸透镜的成像情况。
F
F
F
F
2F
2F
3.把蜡烛放在离凸透镜（10cm处）远大于2倍焦距的地方，移动光屏，直到光屏上出现 像。
最明亮、最清晰
注：请同学们在每次成像后及时做好实验记录，把所得出的像距转化为像距与焦距倍数的关系。
组织实验
每组选出一名同学为组长（组长负责本实验的完成工作）
每组左面的同学负责将蜡烛分别放在二倍焦距以外、一二倍焦距之间、一倍焦距以内的位置，同时读出物距，让记录人记录
每组中间的同学负责记录，同时和本组同学共同完成导学案。
每组右面的同学负责移动光屏找像，同时读出像距让记录人记录。
实验 次序 物距 u/cm 物距与焦 距的关系 像的性质 像距 v/cm 像距与焦
距的关系
正倒 大小 实虚
1 u＞2f 倒立、缩小的实像
2 u＞2f 倒立、缩小的实像
3 2f＞u＞f 倒立、放大的实像
4 2f＞u＞f 倒立、放大的实像
5 u＜f 正立、放大的虚像
6 u＜f 正立、放大的虚像
将实验数据填入记录表格
凸透镜的焦距为10cm
实验数据记录表格
物距与焦距关系 像 的 性 质 像距与焦距关系 应用
大小 正倒 虚实 物像同侧或异侧
u>2f
2f >u>f
u=f
u2f>v>f
v>2f
倒立
倒立
正立
缩小
实像
异侧
放大
实像
异侧
不能成像
放大
虚像
同侧
照相机
投影仪
放大镜
分析归纳，找出规律：
讨论交流
1.像的虚实：凸透镜在什么条件下成实像
在什么条件下成虚像
2.像的大小：凸透镜在什么条件下成缩小的实像
在什么条件下成放大的实像
3.像的正倒：凸透镜所成的像有没有正立的实像？
有没有倒立的虚像？
实像倒，虚像立
2倍焦距分大小
焦点内外分虚实
讨论交流
4. 成实像时，当物体从较远处向透镜靠近时（物距变小），像距如何变化？像的大小如何变化？
物近、像远，像大
物远、像近，像小
远离透镜呢？
简记口决：
实像倒，虚像立
焦点内外分虚实
2倍焦距分大小
（实像）物近像远像变大
物远像近像变小
(谁大谁就大）
谢谢各位同学参与
