第十九章 生活用电
19.1 家庭电路
【学习目标】
1.掌握家庭电路的组成及各部分电路元件的作用，理解家庭电路布线示意图。
2.认识火线零线，知道测电笔的作用，会正确使用测电笔。
3.了解插座和插头和漏电保护器的结构原理。
【课前预习】
1．关于家庭电路和安全用电，下列说法正确的是（　　）
A．当人的两只手分别接触火线和零线而发生触电事故，家里的漏电保护器一定会自动断电B．大功率的用电器需要使用三孔插座C．使用试电笔判断火线、零线时，手要按住笔尖金属体D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
2．生活中有很多现象包含着物理知识，下列说法中错误的是（　　）
A．加入盐的汤会变咸，这是因为发生了扩散现象B．无法将棍子像金箍棒一样缩成一根针的大小，是因为分子间存在着引力C．用塑料梳子梳头，头发会随梳子飘起来，是因为梳子带了电荷D．将试电笔插入插座的插孔中，如果试电笔的氖泡发光，说明接入的是火线
3．小明触摸自己家的电冰箱门时，手“麻”了一下。对于造成小明手“麻”的原因有四种猜想，你认为其中合理的猜想是（　　）
A．火线断路B．火线的绝缘破损，与电冰箱金属外壳接触C．火线与零线短路D．电冰箱的金属外壳接了地线
4．关于我国照明电路，下列说法正确的是（　　）
A．火线与零线之间的电压是 220VB．家用电器正常工作时零线中没有电流C．一般情况下，家用电器是以并联方式接入电路D．地线可以有效防止触电事故发生
5．关于生活中的电路连接情况，以下说法正确的是（　　）
A．教室内的两个灯泡同时亮灭，它们是串联的B．同一插排上的三孔插座和两孔插座是并联的C．电梯内指示各个楼层的背景灯之间是串联的D．汽车打开的双闪灯同时亮灭，它们是并联的

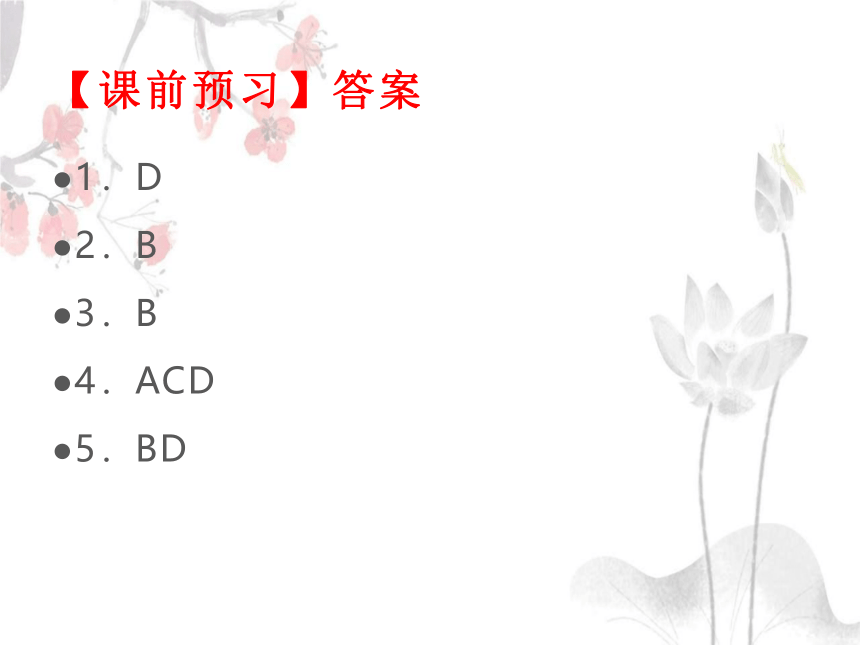

【课前预习】答案
1．D
2．B
3．B
4．ACD
5．BD
情景引入
下班了，放学了，一家人团聚在一起看着电视，听着音乐，品尝着从冰箱里取出的美食。这样的惬意生活，电的作用功不可没。家庭中如何用电？
电能表
插座
熔丝盒
开关
闸刀开关
灯
座
导线
一、家庭电路的组成
由进户线、电能表、开关、保险装置、用电器、插座等组成。
家庭电路结构
220V
0V
220V
火线
0线
进户线
电能表
220V 10A
3000R/KWh
地
保险丝
闸刀
火线
零线
家庭电路中的电源，由低压供电线路供给，有两个成员，一个叫火线，另一个叫零线。火线和大地之间有220伏的电压，零线和大地之间没有电压，火线和零线之间有220伏的电压。
1、进户线
（1）作用
（2）安装的位置
（3）读数

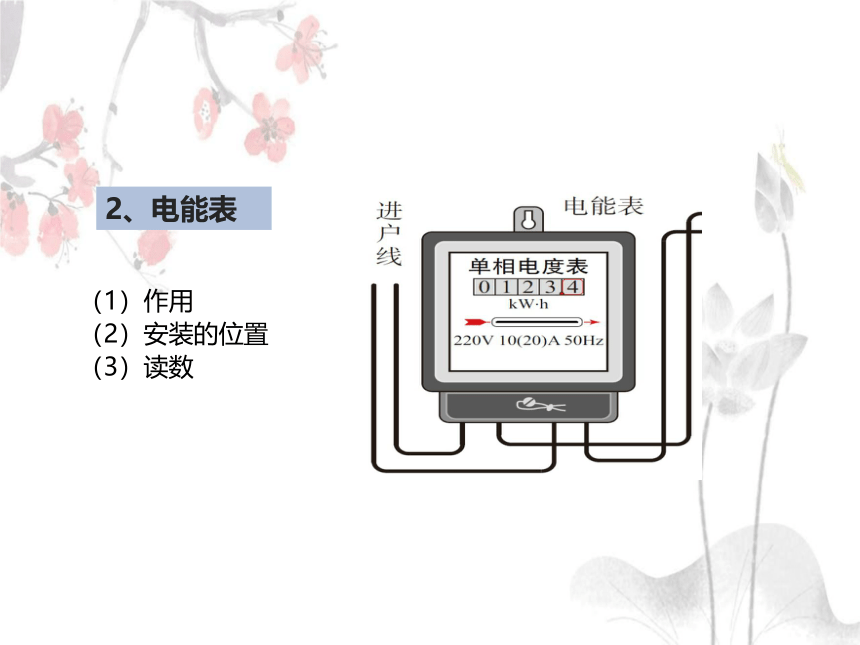

2、电能表
（1）连接位置
（2）作用
串联在电能表和保险装置间。
检修电路时断开，保证安全。

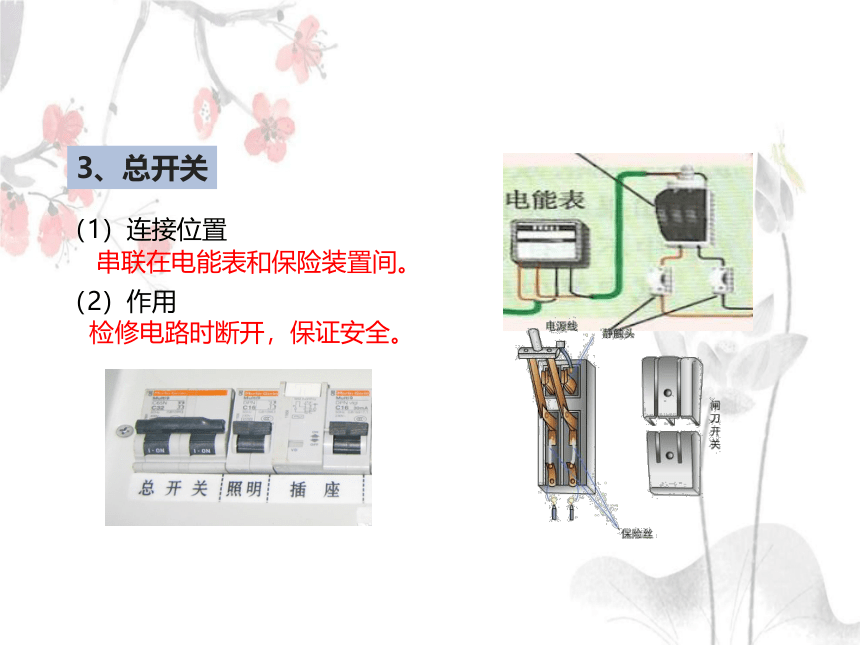

3、总开关

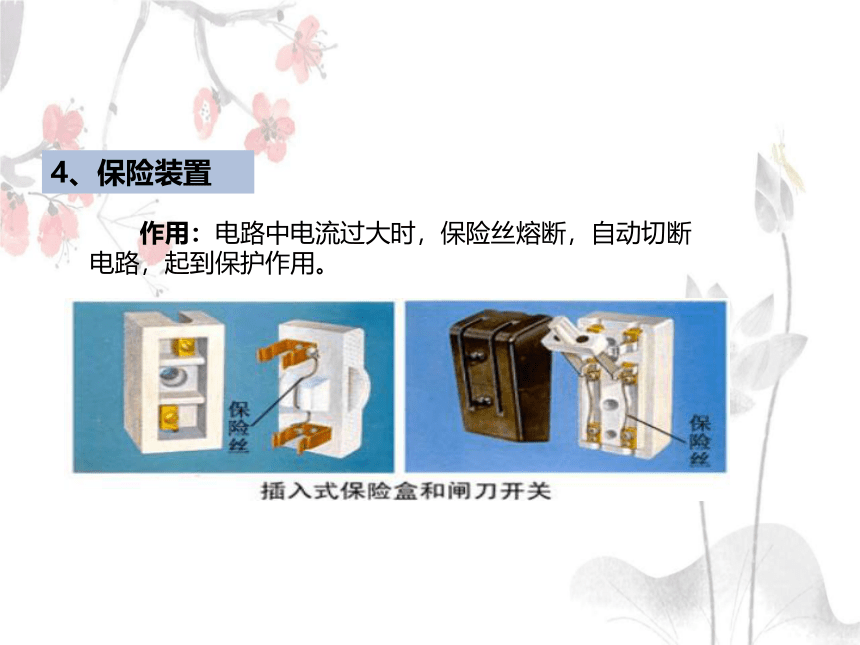

4、保险装置
　　作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
空气开关
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
（1）用电器间是如何连接的？
（2）用电器和插座间是如何连接的？
5、用电器和插座
控制用电器的开关要连接在火线和用电器之间。
如果开关接在零线上，断开开关，用电器不能工作，但是用电器仍然与火线相连，人接触到用电器容易造成触电事故。
6、开关与用电器
1、进户线：
火线：与地之间有220V的电压
0 线：与地之间没有电压
2、电能表：测量电功的仪器。
3、总开关：控制总电流
4、保险丝：[1]作用：电路中电流过大时
保险丝自行熔断。
[2]保险丝的材料：电阻率较大、熔点较小。
[3] ]保险丝的连接：串联在火线上。
小结
5、用电器的开关：与用电器串联接在
火线上。
接在0线容易触电
6、测电笔：检验火线的工具。
7、三孔插座：多一根接地线
8、螺旋灯头的接法：
火
0
【例1】如图为家庭电路的组成，其中接入①的用电器和②为_____联，②和③为_____联。
利用图示法分析。由图知①是插座，②是电灯，插座
所接的用电器和电灯是并联的；②是电灯，③是控制
电灯的开关，控制电灯的开关和电灯是串联的。
【导引】
并
串
总 结
利用口诀法记忆家庭电路的组成：
火零线，并排跑，入户先进电能表；
总开关，接着连，检修电路最安全；
保险盒，要安装，电流大时不用慌；
用电器，要并联，家庭电路组装全。
火线
零线
大地
　　用测电笔！
0 V
220 V
220 V
　　如何辨别火线和零线？
二、火线和零线
测电笔的构造和使用
作用 辨别火线与零线
使用方法及现象：手触笔尾金属体；笔尖金属体触
火线时氖管发光，触零线时氖管不发光。
火线：使氖管发光
零线：氖管不发光
手一定要接触试电笔尾部的金属体，绝不允许接触笔尖金属体。
动画演示：测电笔的使用
使用方法:
　测电笔，要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线
试电笔的正确使用！
错误的使用方法
为什么手触笔尾金属体时氖管会发光，而人不会触电呢？
因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于220伏/1000000欧=0.00022安=0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。
如图所示，正确使用试电笔的方法是图________，若笔尖接触被测导线时氖管发光，则被测导线是________线。
【例2】
甲
火
利用直接判断法解答：使用试电笔时，手一
定要接触笔尾金属体。
【解析】
总 结
特别提示：
只有当试电笔和人体与火线构成通路，试电笔
的氖管才会发光。
1．三线插头
三孔插座
三脚插头
三 三线插头和漏电保护器
两孔插座
三
孔
插
座
E
N
L
接火线
接零线
接地
E
N
L
接用电器
接用电器外壳
接用电部分
接法：左零右火上接地
两孔插座
三孔插座
火线
零线
接地
2.接线方式
用电器外壳没有接地
火线
零线
接地
用电器外壳接地
火线
零线
接地
插座与插头交界处
思考：同是漏电，为何反差如此大？
当用电器漏电时，其金属壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，地线是用电器使用安全的保证。
电流过大时自动断开俗称跳闸，排除故障后，
合上开关即可。
如果发生了触电事故，漏电保
护器会迅速切断电源，对人起
到保护作用。
新型的保险装置是附加在总开
关上，叫做空气开关。
3.漏电保护器
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
想一想
漏电保护器与空气开关的区别
　　漏电保护器是防止人员发生触电事故时进行保护的，比如有人触电，则漏电保护器跳闸，自动关闭电源输出，避免触电事故扩大造成人员伤亡。空气开关是过流保护用的，电气线路过电流（包括短路），如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾导致事故扩大。两者功能不一样不能相互替代。
　　思考：空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
如图甲所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图乙中连接正确的是(　　)
【例3】
C
三孔插座接线要求：左孔接零线，右孔接火线，上孔
接地线。概括为“左零右火上接地”。
【导引】
总 结
用对比思想认识两孔和三孔插座：
接线 适用范围 优点
两孔 插座 适用于小功率、外壳绝缘的设备 结构简单，连接方便
适用于大功率、外壳可能带电(如金属外壳)的用电器 能在用电器漏电时，通过地线将漏电导走，以保护人身安全；而且接线牢固，不易产生安全隐患
三孔 插座
火线和零线
家庭电路
三线插头和三孔插座
保险丝和空气开关
漏电保护器
组成
课堂小结
金属外壳用电器接地的理解：
角度一：人接触用电器的金属外壳，相当于接触地线，
人体两端没有电压，不会发生触电危险。
角度二：由于人体的电阻远大于导线的电阻，故外壳中
的电流会通过地线直接回到大地，而不会通过
人体回到大地，相当于地线把人体给短路了。
课堂小结
【课后练习】
1．下列说法错误的是（　　）
A．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性B．在连接电路时，应使开关处于断开的状态C．电压表和电流表都不能直接连接在电源的两端D．某变阻器上标有：“50Ω，1.2A”字样，则允许通过它的最大电流为1.2A
2．下列说法中正确的是（　　）
A．验电器是利用异种电荷相互排斥的原理工作的B．当温度一定时，长度不等的两条镍铬合金导线，长导线电阻大C．家庭电路中用电器之间属于并联，正常工作时用电器两端的电压相同D．教室里装有多盏日光灯，每多开一盏灯，则教室电路的总电阻增大
3．下列做法中符合安全用电规范的是
A．控制电灯的开关可以接在零线上B．洗衣机的金属外壳接地C．为了操作安全，电能表要接在总开关后面D．使用试电笔时手指不能碰到笔尾金属体
4．关于生活中的一些电路连接，下列判断错误的是（　　）
A．道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的B．家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的C．由于某一盏灯短路使保险丝熔断时，其他所有用电器都会停止工作，因此保险线是接在干路上的D．楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的
5．下列符合安全用电原则的是（　　）
A．螺口灯泡的螺旋套应跟火线相连B．电灯的开关应接在零线与灯泡之间C．有金属外壳的电器要通过三孔插座接地D．使用测电笔时，手不能接触笔尾金属体
6．我国标准动车组“复兴号”的座位上装有两孔和三孔插座，它们的区别是三孔插座连有______线，防止电器漏电发生触电事故。同一排座位上，正在充电的两部手机是______（选填“串”或“并”）联的。使用快速充电器给手机充电时，其充电______（选填“功率”或“电压”）一定比使用普通充电器时大。
7．家庭电路中。开关和它所控制的电灯是___________联，为了防止因漏电而发生触电事故。有金属外壳的家用电器。外壳一定要___________。
8．使用试电笔辨别火线和零线时，手应接触________的金属体（选填“笔尾”或“笔尖”）；某电能表的表盘标有“2202V 10（30）A 50Hz" 的字样，则该电能表所在电路的总功率不能超过________W。
9．电器设备给人们的生活带来了便利！我国家庭电路的电压为______V，家用电器间的连接方式是______（选填“串联”或“并联”）。为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上______对人体起到保护作用。
10．教室内的电灯正常工作的电压是_____V，当一个电灯不亮时，电路中的总电流要_______。
【课后练习】答案
1．C 2．C 3．B 4．A 5．C
6．地 并 功率
7．串 接地
8．笔尾 6600
9．220 并联 漏电保护器
10．220 减小
