2021-2022学年沪粤版物理九年级下册第18章家庭电路与安全用电 课件(共13张PPT)

(共13张PPT)
九年级 下册
第十八章 家庭电路与安全用电

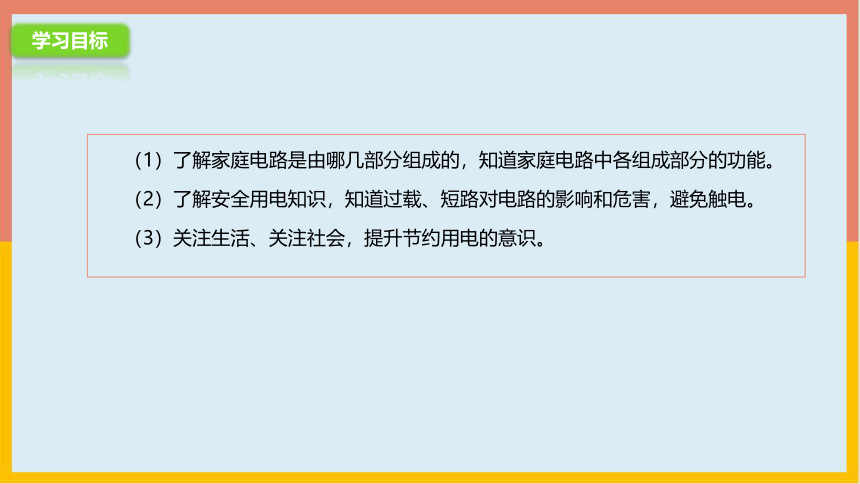

学习目标
（1）了解家庭电路是由哪几部分组成的，知道家庭电路中各组成部分的功能。
（2）了解安全用电知识，知道过载、短路对电路的影响和危害，避免触电。
（3）关注生活、关注社会，提升节约用电的意识。

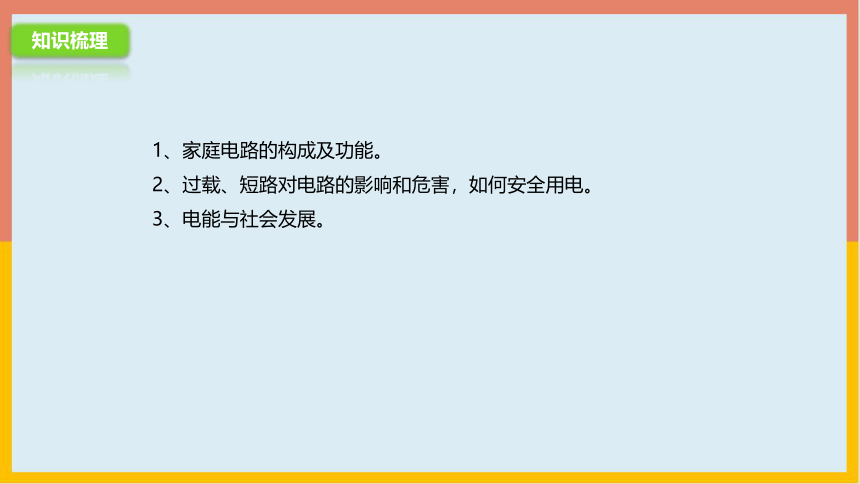

知识梳理
1、家庭电路的构成及功能。
2、过载、短路对电路的影响和危害，如何安全用电。
3、电能与社会发展。
难点突破

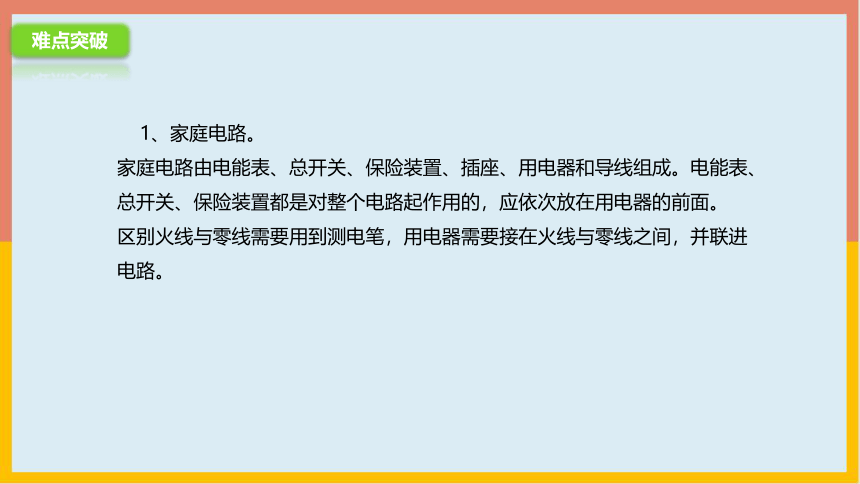

1、家庭电路。
家庭电路由电能表、总开关、保险装置、插座、用电器和导线组成。电能表、总开关、保险装置都是对整个电路起作用的，应依次放在用电器的前面。
区别火线与零线需要用到测电笔，用电器需要接在火线与零线之间，并联进电路。
难点突破
解析：A、错误，电能表是用来测量电能的；B、正确，测电笔是用来辨别火线和零线的；C、错误，验电器不能测量电压，只能检验物体是否带少量电荷；D、错误，测电笔不能辨别正、负电荷；故选B．

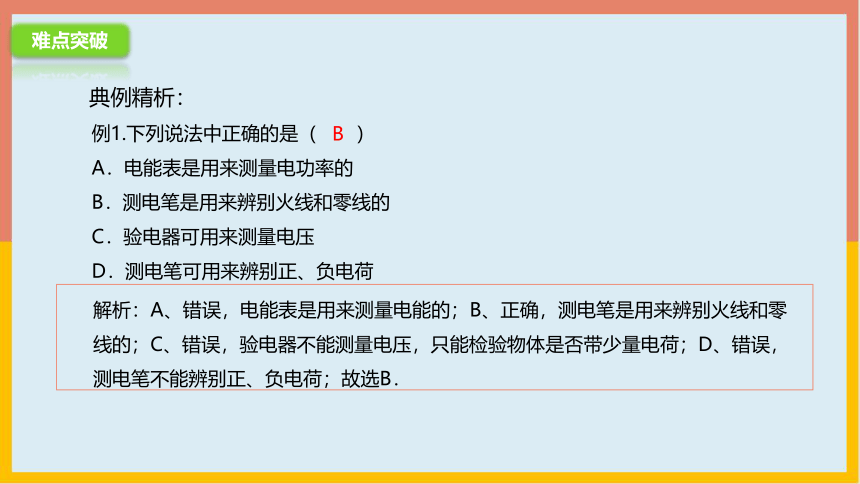

典例精析：
例1.下列说法中正确的是（　　）
A．电能表是用来测量电功率的
B．测电笔是用来辨别火线和零线的
C．验电器可用来测量电压
D．测电笔可用来辨别正、负电荷
B
难点突破

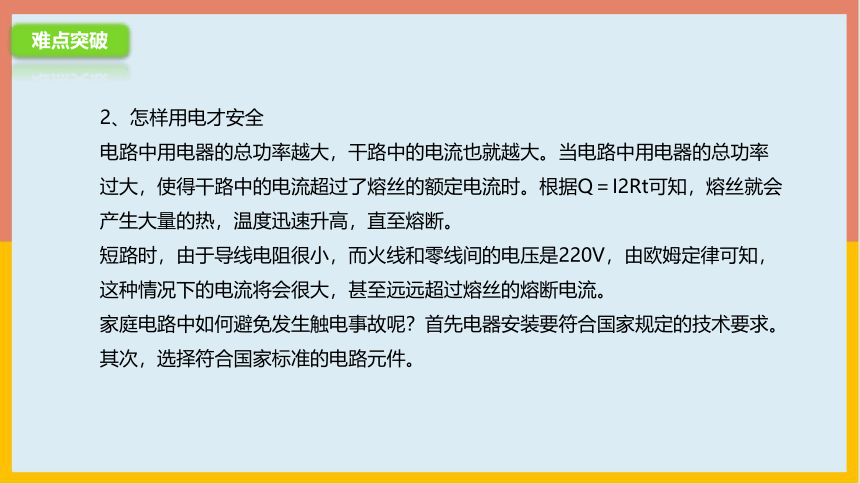

2、怎样用电才安全
电路中用电器的总功率越大，干路中的电流也就越大。当电路中用电器的总功率过大，使得干路中的电流超过了熔丝的额定电流时。根据Q＝I2Rt可知，熔丝就会产生大量的热，温度迅速升高，直至熔断。
短路时，由于导线电阻很小，而火线和零线间的电压是220V，由欧姆定律可知，这种情况下的电流将会很大，甚至远远超过熔丝的熔断电流。
家庭电路中如何避免发生触电事故呢？首先电器安装要符合国家规定的技术要求。其次，选择符合国家标准的电路元件。
难点突破
例2.关于家庭用电和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．用测电笔时，不能用手接触到笔尾的金属体
C．家中空气开关跳闸（断开）后应马上将其闭合
D．家里的电线、电器起火时，要第一时间断开电源
典例精析：
D
解析：A、家庭电路中，为安全起见，灯泡的开关一定接在灯泡和火线之间，故A错误；B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．故B错误．C、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故C错误；D、电器起火时，应先切断电源，再施救，故D正确．故选：D．
难点突破
3、电能与社会发展
电能在生活中的应用是通过电网实现的，电力系统中各种电压的变电所及输配电线路组成的整体，称为电网，它包含变电、输电、配电三个单元。电力网的任务是输送与分配电能，改变电压。
难点突破
例3.为了响应关于“全民动员共建节能型社会”的号召，小明提出了一些在生活中节约用电的小建议，下列建议中仍有不节能因素的是（　　）
A．不看电视时，应及时用遥控器关电视机
B．教室中的电灯，做到人走灯灭
C．夏天用空调时，温度不要降得太低
D．尽量减少开关电冰箱门的次数
拓展提升：
A
解析：A、不看电视时及时切断电源，减少待机浪费的电能，而不是用遥控器关电视机，故A符合题意；B、教室中的电灯，做到人走灯灭，有利于节约用电，减少浪费，故B不符合题意；C、夏天，如果天气不是很热就不用打空调，即使开时也使温度不宜过低，若温度调得很低，不利于节约用电，故C不符合题意；D、减少开启电冰箱门，进入冰箱内的热空气少，减少了冰箱的负荷，从而节约电能，故D不符合题意．故选A．
本课小结
1、家庭电路的构成及功能。
2、过载、短路对电路的影响和危害，如何安全用电。
3、电能与社会发展。
拓展练习
1.在家庭电路中从进户线到用电器之间应由总开关、电能表和熔断器，它们的先后顺序是（　　）
A．熔断器、电能表、总开关 B．总开关、熔断器、电能表
C．电能表、总开关、熔断器 D．电能表、熔断器、总开关
C
2.制成家庭电路中熔丝的常用材料是（　　）
A．铁
B．铜
C．铝
D．铅锑合金
D
完成同步练习册
作业布置
