4.5 电压的测量 练习题（含答案）

4.5电压的测量
一、选择题

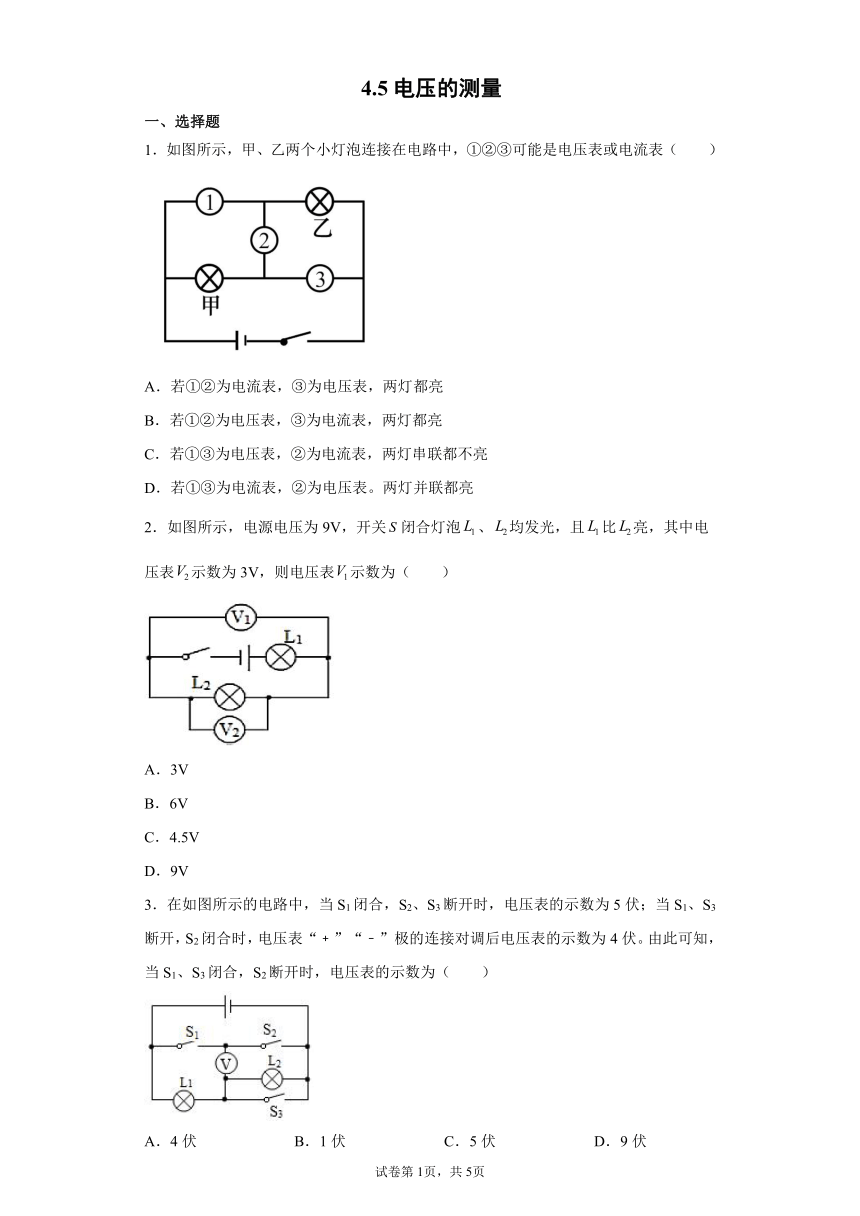

1．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（　　）
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表。两灯并联都亮
2．如图所示，电源电压为9V，开关闭合灯泡、均发光，且比亮，其中电压表示数为3V，则电压表示数为（　　）
A．3V
B．6V
C．4.5V
D．9V
3．在如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为5伏；当S1、S3断开，S2闭合时，电压表“﹢”“﹣”极的连接对调后电压表的示数为4伏。由此可知，当S1、S3闭合，S2断开时，电压表的示数为（　　）
A．4伏 B．1伏 C．5伏 D．9伏

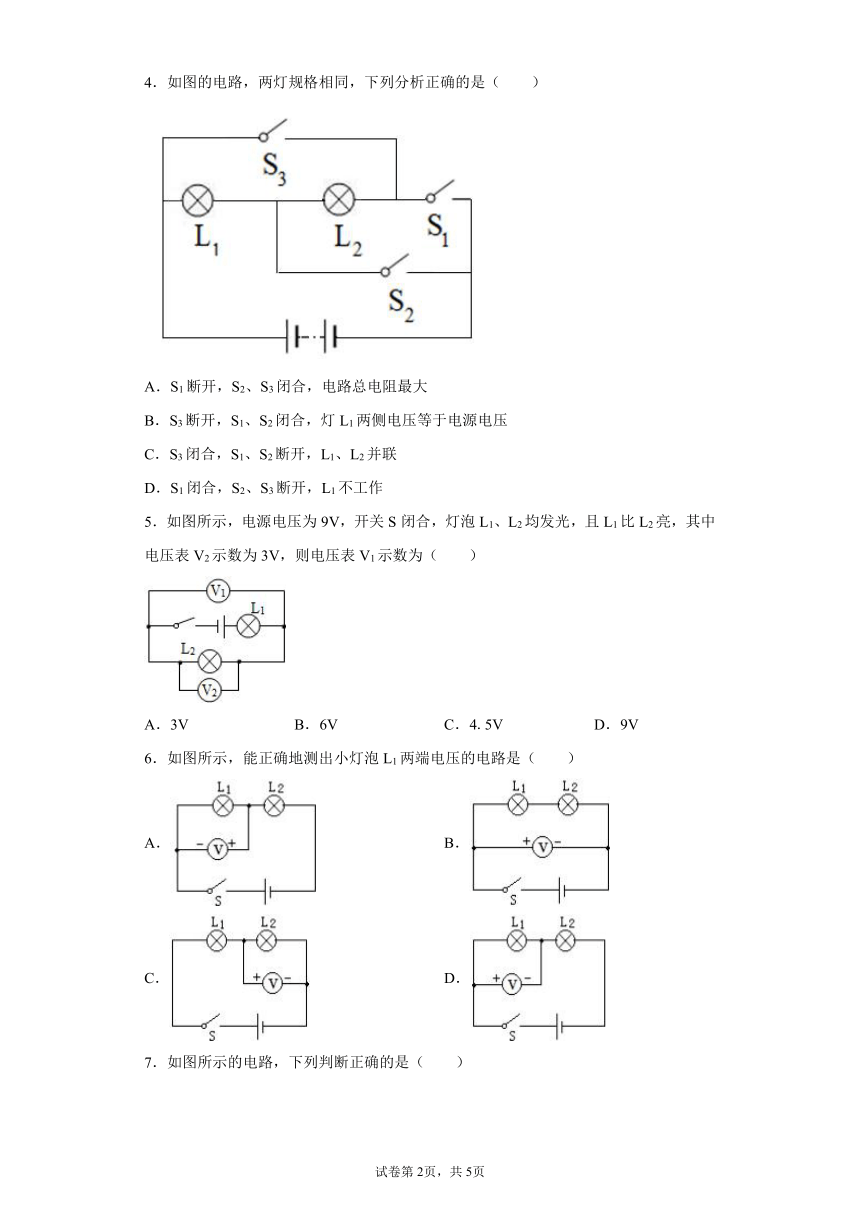

4．如图的电路，两灯规格相同，下列分析正确的是（　　）
A．S1断开，S2、S3闭合，电路总电阻最大
B．S3断开，S1、S2闭合，灯L1两侧电压等于电源电压
C．S3闭合，S1、S2断开，L1、L2并联
D．S1闭合，S2、S3断开，L1不工作
5．如图所示，电源电压为9V，开关S闭合，灯泡L1、L2均发光，且L1比L2亮，其中电压表V2示数为3V，则电压表V1示数为（　　）
A．3V B．6V C．4.5V D．9V
6．如图所示，能正确地测出小灯泡L1两端电压的电路是（　　）
A． B．
C． D．

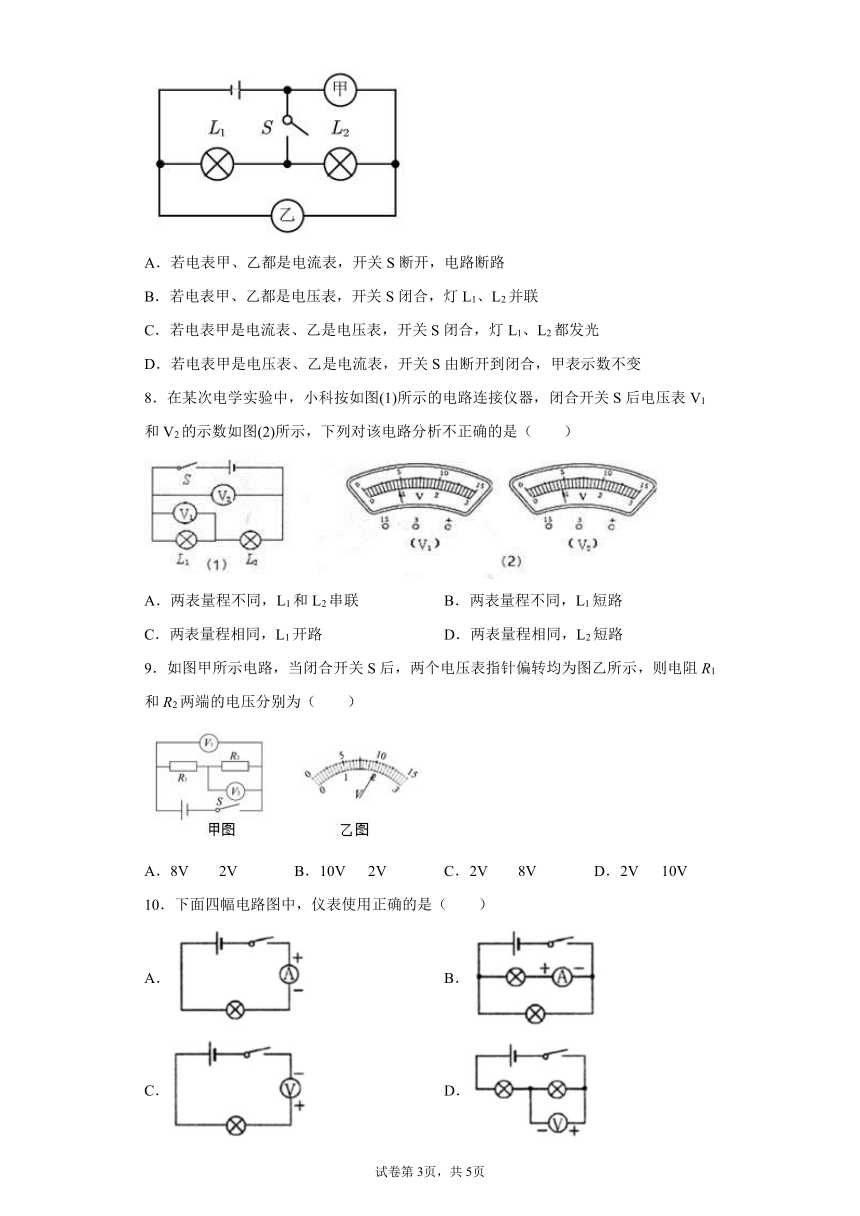

7．如图所示的电路，下列判断正确的是（ ）
A．若电表甲、乙都是电流表，开关S断开，电路断路
B．若电表甲、乙都是电压表，开关S闭合，灯L1、L2并联
C．若电表甲是电流表、乙是电压表，开关S闭合，灯L1、L2都发光
D．若电表甲是电压表、乙是电流表，开关S由断开到闭合，甲表示数不变
8．在某次电学实验中，小科按如图(1)所示的电路连接仪器，闭合开关S后电压表V1和V2的示数如图(2)所示，下列对该电路分析不正确的是（　　）
A．两表量程不同，L1和L2串联 B．两表量程不同，L1短路
C．两表量程相同，L1开路 D．两表量程相同，L2短路
9．如图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
10．下面四幅电路图中，仪表使用正确的是（ ）
A． B．
C． D．

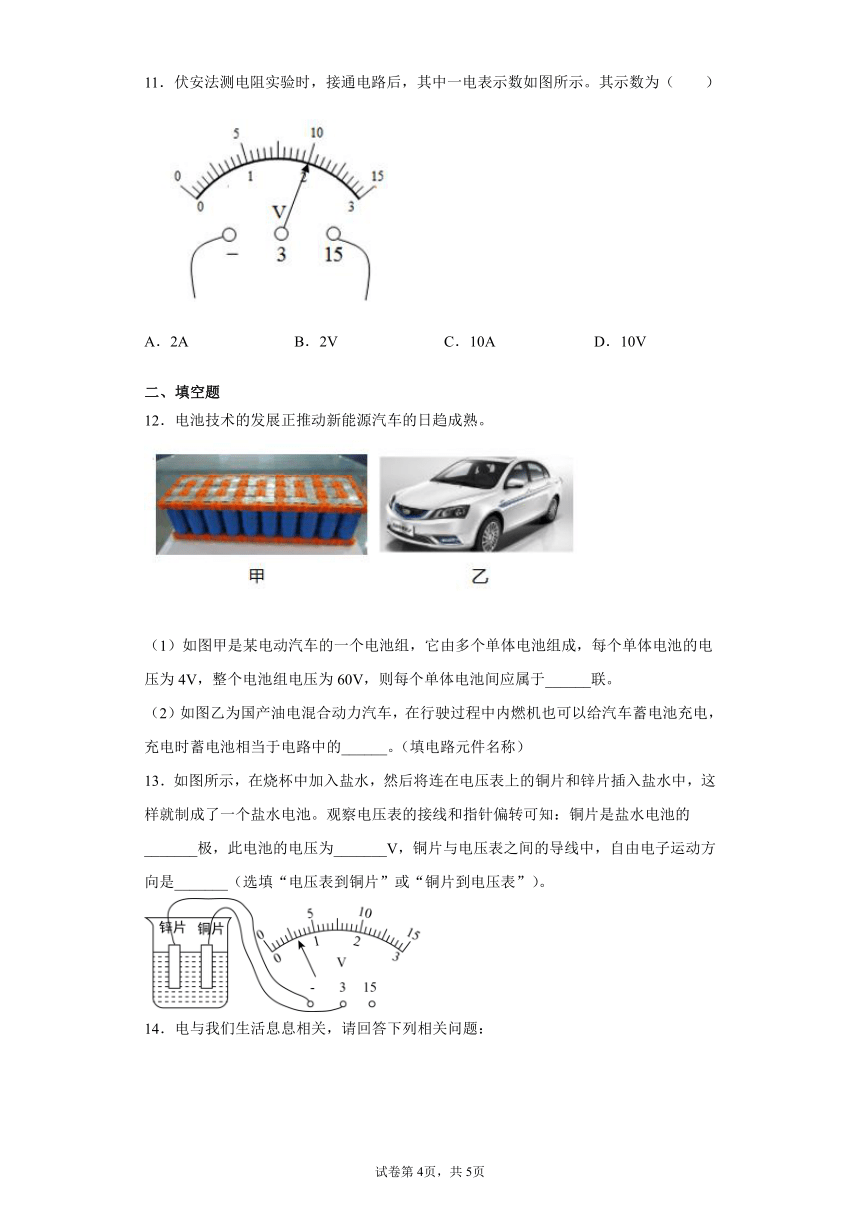

11．伏安法测电阻实验时，接通电路后，其中一电表示数如图所示。其示数为（ ）
A．2A B．2V C．10A D．10V
二、填空题
12．电池技术的发展正推动新能源汽车的日趋成熟。
（1）如图甲是某电动汽车的一个电池组，它由多个单体电池组成，每个单体电池的电压为4V，整个电池组电压为60V，则每个单体电池间应属于______联。
（2）如图乙为国产油电混合动力汽车，在行驶过程中内燃机也可以给汽车蓄电池充电，充电时蓄电池相当于电路中的______。（填电路元件名称）
13．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的_______极，此电池的电压为_______V，铜片与电压表之间的导线中，自由电子运动方向是_______（选填“电压表到铜片”或“铜片到电压表”）。
14．电与我们生活息息相关，请回答下列相关问题：
(1)用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电。以上过程中，梳子带上负电的原因是_______。
(2)如图所示电路，开关闭合后，两灯均发光，电压表测的是灯_______（选填“”或“”）两端电压。

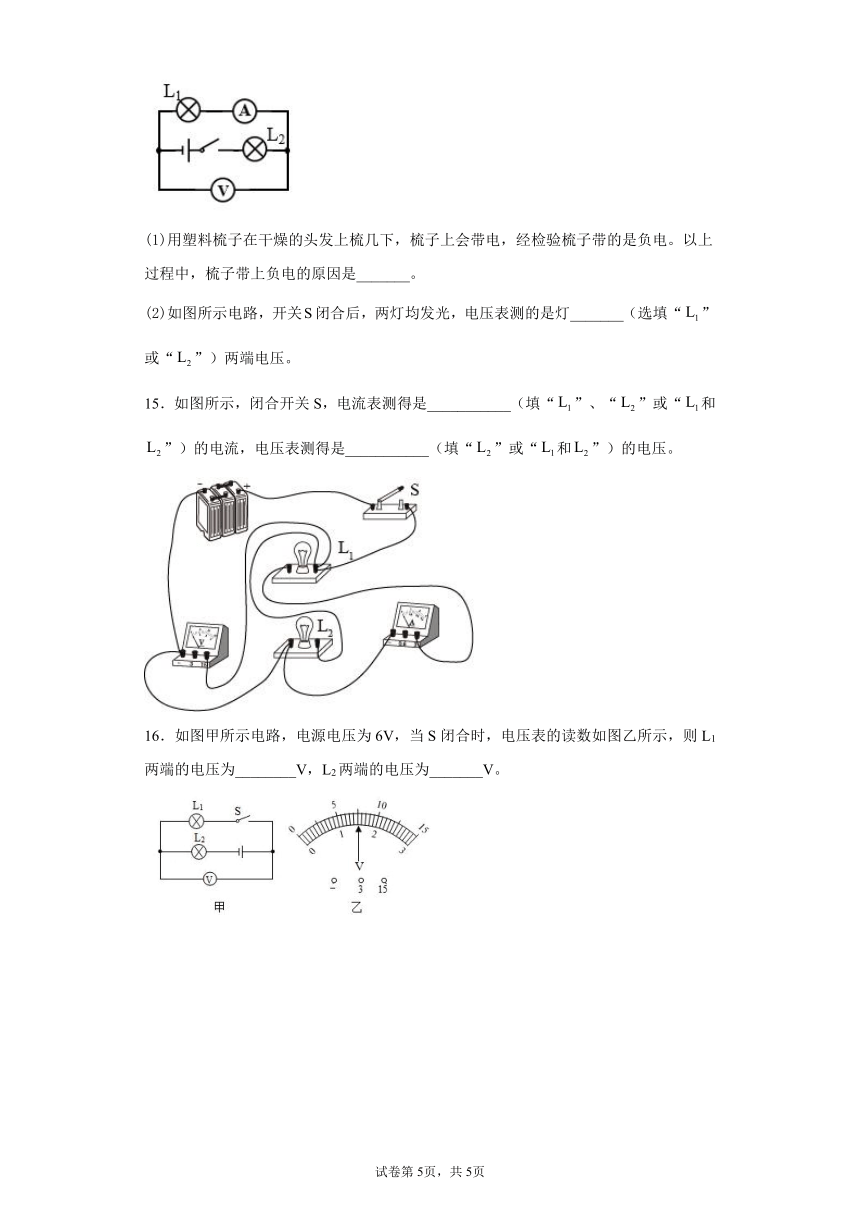

15．如图所示，闭合开关S，电流表测得是___________（填“”、“”或“和”）的电流，电压表测得是___________（填“”或“和”）的电压。
16．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为_______V。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
【详解】
A．若①②为电流表，③为电压表，则只有灯泡乙接入电路，只有灯泡乙发光，故A不符合题意；
B．若①②为电压表，③为电流表，则只有灯泡甲接入电路，只有灯泡甲发光，故B不符合题意；
C．若①③为电压表，②为电流表，则两灯是串联的，都能发光，故C不符合题意；
D．若①③为电流表，②为电压表，两灯并联都亮，故D符合题意。
故选D。
2．A
【详解】
由图知道 ，两灯泡串联，电压表V1 、V2 均测量L2 两端的电压，所以V1的示数等于V2 的示数等于3V。
故选A。
3．D
【详解】
当S1闭合，S2、S3断开时，L1和L2串联，电压表测量L1两端的电压，所以U1=5V，当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2两端的电压，所以U2=4V，电源的电压
U=U1+U2=5V+4V=9V
当S1、S3闭合，S2断开时，只有L1的简单电路，电压表测电源的电压，所以此时电压表的示数为9V。
故选D。
4．B
【详解】
A．Sl断开，S2、S3闭合，电路为两灯并联，根据并联电阻越并越小的规律，此时电路中的总电阻最小，故A错误；
B．S3断开，S1、S2闭合，灯L2被短路，此时电路为L1的简单电路，灯L1两侧电压等于电源电压，故B正确；
C．S3闭合，S1、S2断开，电流无法回到电源的负极，是断路，故C错误；
D．S1闭合，S2、S3断开，L1、L2串联在电路中，电流只有一条通路，两个灯泡都工作，故D错误。
故选B。
5．A
【详解】
此电路是串联电路，两个电压表均测量L2两端的电压，所以两个电压表的示数相同，即
U1=U2=3V
故选A。
6．D
【分析】
电压表应该并联在电路中，且测谁的电压就和谁并联。
【详解】
A．由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L1两端电压，故A不符合题意；
B．由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L1两端电压，故B不符合题意；
C．由图示电路图可知，电压表与小灯泡L2并联，测量的是小灯泡L2两端电压，不能测出小灯泡L1两端电压，故C不符合题意；
D．由图示电路图可知，电压表并联在小灯泡L1两端，测小灯泡L1两端电压，故D符合题意；
故选D。
【点睛】
本题考查电压表的正确使用方法的辨别情况，本题的关键是观察电压表的连接方式和正负接线柱的接法。
7．D
【分析】
在电路的两点之间，如果有一条没有用电器的支路存在，那么这两点之间所有的用电器都会被短路；电流表看做导线，电压表看做断路，将用电器和电源两极之间进行画框，分析这些通路是否正常即可。
【详解】
A．如下图所示，若电表甲、乙都是电流表，开关S断开，两个灯泡被短路，电路中有电流存在，肯定不是断路，故A错误；
B．如下图所示，若电表甲、乙都是电压表，开关S闭合，则只有灯L1能正常发光；由于L2与电压表乙串联，所以不能正常工作，二者不是并联，故B错误；
C．如下图所示，若电表甲是电流表、乙是电压表，开关S闭合，灯L1能正常发光；L2被甲电流表短路，不能工作，故C错误；
D．如下图所示，若电表甲是电压表、乙是电流表，开关S断开时，两个灯泡都不能工作，此时加电压表测电源电压；当开关S闭合时，两个灯泡并联，电压表仍然则电源电压，所以开关S由断开到闭合时，甲表示数保持不变，故D正确。
故选D。
8．B
【详解】
A．读图可知，闭合开关后，两电灯串联，根据串联电路的电压关系为
电压表测量的是电源电压，选的是的量程；电压表测量的是电压，选的是的量程；可能出现上图所示的示数相同的现象，故A正确，不符合题意；
B．若短路，不会让两表在相同的量程情况下，出现上图所示的示数相同的现象，故B错误，符合题意；
C．若开路，两表量程相同，都测量电源电压，可能出现上图所示的示数相同的现象，故C正确，不符合题意；
D．若短路，两表量程相同，可能出现上图所示的示数相同的现象，故D正确，不符合题意。
故选B。
9．A
【详解】
由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；则电阻R2两端的电压
U2=UV2=2V
由串联电路特点知，电阻R1两端的电压
U1=UV1﹣UV2=10V﹣2V=8V
10．B
【详解】
A．电流表没有遵循正进负出，连接错误，故A错误；
B．因为电流表遵循正进负出，连接正确，故B正确；
C．电压表要与用电器并联，且接线柱正进负出，连接错误，故C错误；
D．电压表没有遵循正进负出，连接错误，故D错误。
故选B。
11．D
【分析】
【详解】
题图所示为电压表，所接量程为0~15V，图示读数为10V，故选D。
12．串 用电器
【详解】
（1）[1]串联电路总电压等于各部分电压之和，每个单体电池的电压为4V，整个电池组电压为60V，则每个单体电池间应属于串联。
（2）[2]在行驶过程中内燃机也可以给汽车蓄电池充电，蓄电池消耗电能，因此相当于电路中的用电器。
13．正 0.6 电压表到铜片
【详解】
[1][2]根据图示可知，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；电压表的量程是0-3V，分度值是0.1V，电压表的示数是0.6V。
[3]电流的方向是从铜片流经电压表流向锌片，而自由电子的移动方向与电流方向相反，所以铜片与电压表之间的导线中，自由电子的运动方向是从电压表流向铜片。
14．梳子得到电子 L1
【详解】
(1)[1]塑料梳子与干燥的头发摩擦，梳子得到一些电子，梳子中的负电荷多于正电荷，从而梳子带负电。
(2)[2]如图所示电路，小灯泡 L1和L2的连接方式为串联；电压表并联到了灯泡L1的两端，测量L1的电压。
15．
【详解】
[1][2]由图可知，闭合开关S，两个灯泡并联，电流表测量通过L1的电流，电压表测量电源电压，同时测量L2两端的电压。
16．1.5 4.5
【详解】
[1]由电路图知道，电压表所测电压是灯泡L1两端的电压，指针的位置在表盘中央，示数可能是7.5V，也可能是1.5V；又因为电源电压为6V，故L1的电压不会大于6V，即电压表示数应为1.5V。
[2]电源电压U=6V，由串联电路的电压规律知道，灯泡L2两端的电压为
U2=U-U1=6V-1.5V=4.5V答案第1页，共2页
