4.2电流的测量 同步练习（含解析）

4.2电流的测量
一、选择题
1．如图所示的电路，下列分析正确的是（　　）
A．只闭合时，发光、不发光，测电流
B．只闭合时，发光、不发光，测电流
C．闭合、时，、并联，测电流
D．闭合、时，、串联，、示数相等
2．某同学按如图1所示的电路图连接电路无误后，闭合开关，两个电流表的连接及示数如图2甲、乙所示，关于通过灯泡的电流，下列说法中正确的是（　　）
A．灯泡L2中通过的电流是0.4A B．灯泡L1中通过的电流是0.2A
C．灯泡L1中通过的电流是2A D．灯泡L2中通过的电流是0.6A
3．在如图甲所示的电路中，闭合开关后，两个灯泡都能发光，电流表的指针均在图乙所示的位置，则下列说法中正确的是（ ）
　　
A．通过灯、的电流都为 B．电流表的示数是
C．电路的总电流为 D．通过灯的电流为

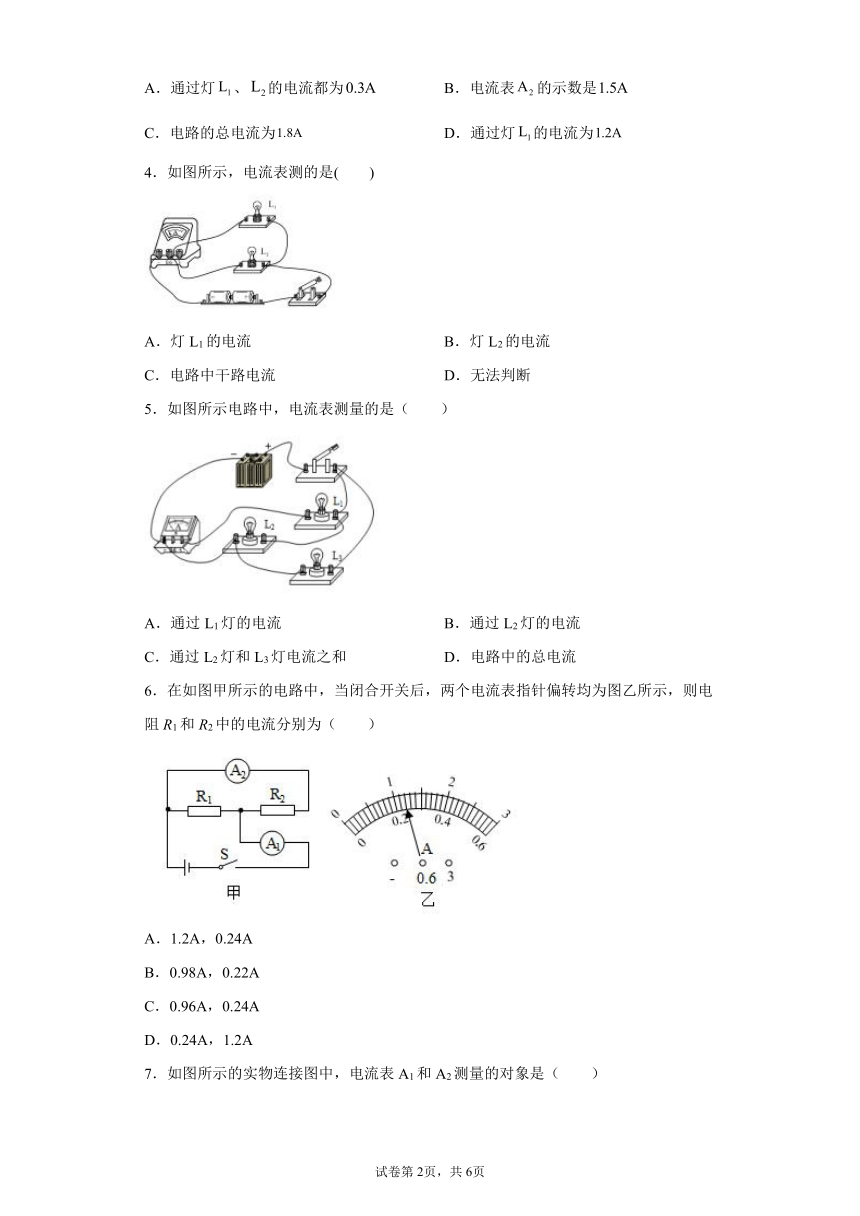

4．如图所示，电流表测的是(　　)
A．灯L1的电流 B．灯L2的电流
C．电路中干路电流 D．无法判断
5．如图所示电路中，电流表测量的是（　　）
A．通过L1灯的电流 B．通过L2灯的电流
C．通过L2灯和L3灯电流之和 D．电路中的总电流
6．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
A．1.2A，0.24A
B．0.98A，0.22A
C．0.96A，0.24A
D．0.24A，1.2A

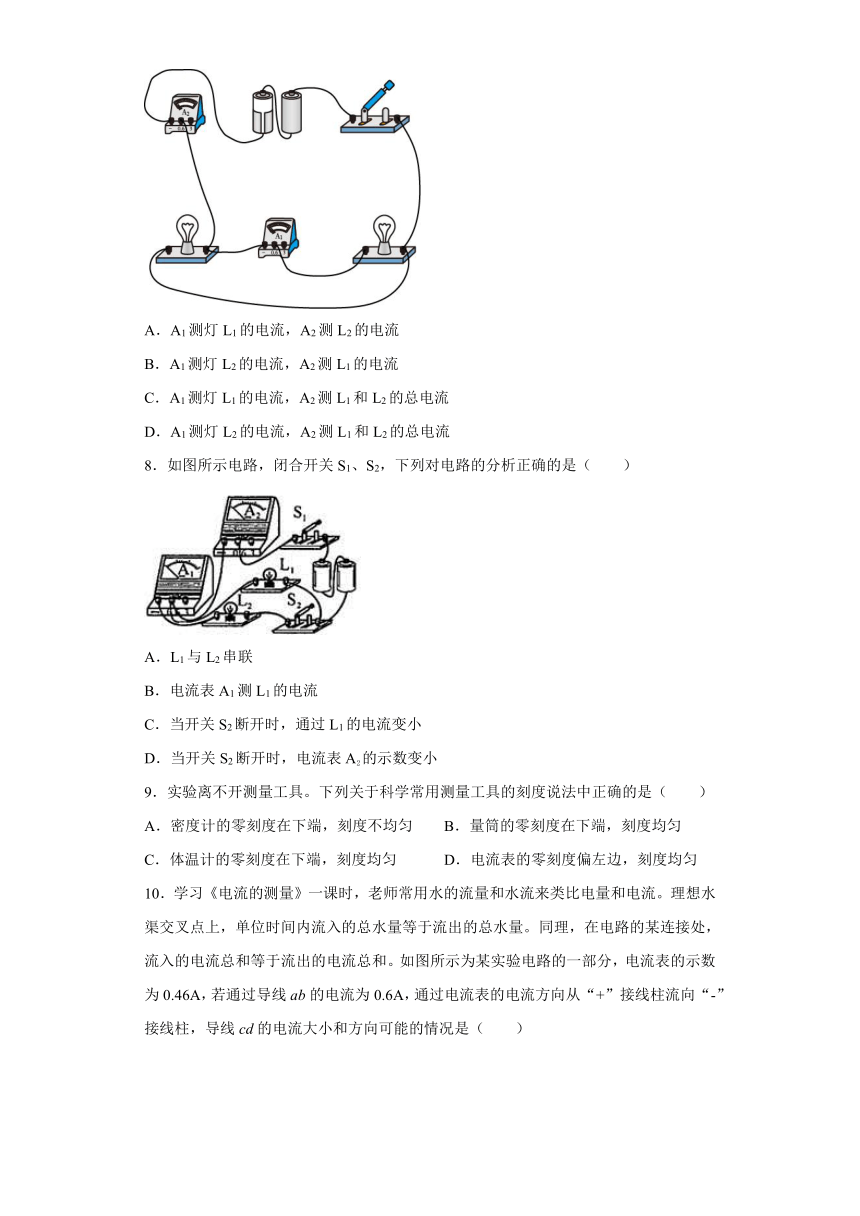

7．如图所示的实物连接图中，电流表A1和A2测量的对象是（　　）
A．A1测灯L1的电流，A2测L2的电流
B．A1测灯L2的电流，A2测L1的电流
C．A1测灯L1的电流，A2测L1和L2的总电流
D．A1测灯L2的电流，A2测L1和L2的总电流
8．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
9．实验离不开测量工具。下列关于科学常用测量工具的刻度说法中正确的是（ ）
A．密度计的零刻度在下端，刻度不均匀 B．量筒的零刻度在下端，刻度均匀
C．体温计的零刻度在下端，刻度均匀 D．电流表的零刻度偏左边，刻度均匀
10．学习《电流的测量》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量。同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图所示为某实验电路的一部分，电流表的示数为0.46A，若通过导线ab的电流为0.6A，通过电流表的电流方向从“+”接线柱流向“-”接线柱，导线cd的电流大小和方向可能的情况是（　　）
A．若导线ab的电流方向为a→b，则，方向为d→c
B．若导线ab的电流方向为a→b，则，方向为d→c
C．若导线ab的电流方向为b→a，则，方向为d→c
D．若导线ab的电流方向为b→a，则，方向为c→d

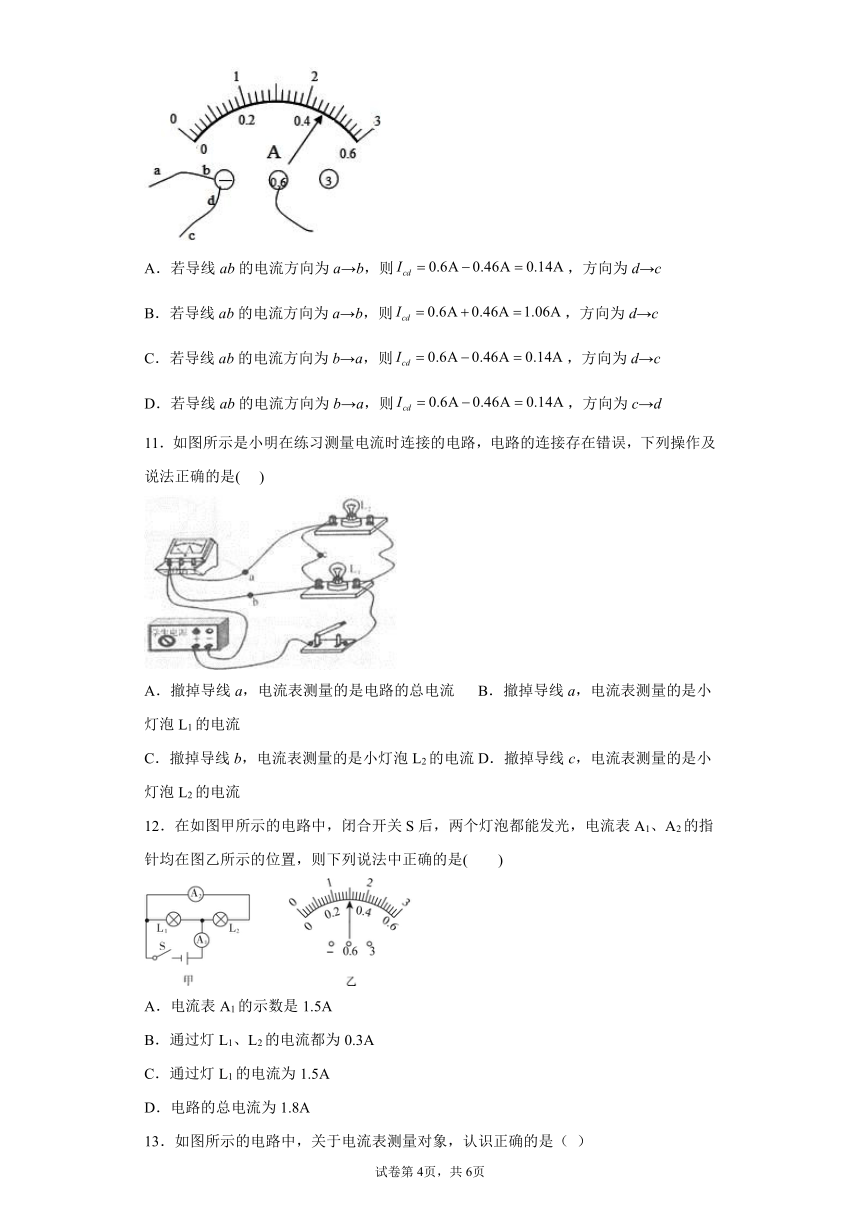

11．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )
A．撤掉导线a，电流表测量的是电路的总电流 B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流 D．撤掉导线c，电流表测量的是小灯泡L2的电流
12．在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，则下列说法中正确的是(　　)
A．电流表A1的示数是1.5A
B．通过灯L1、L2的电流都为0.3A
C．通过灯L1的电流为1.5A
D．电路的总电流为1.8A

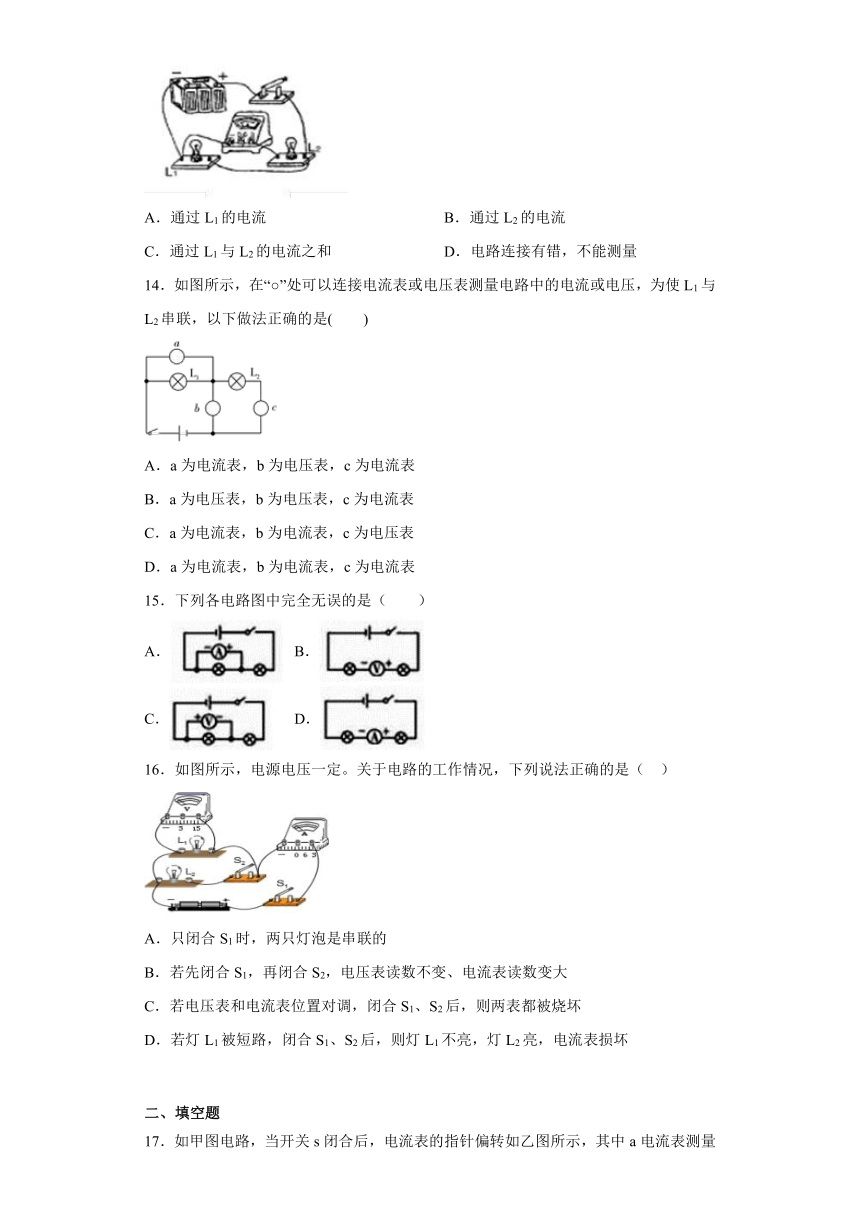

13．如图所示的电路中，关于电流表测量对象，认识正确的是（ ）
A．通过L1的电流 B．通过L2的电流
C．通过L1与L2的电流之和 D．电路连接有错，不能测量
14．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流或电压，为使L1与L2串联，以下做法正确的是(　　)
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
15．下列各电路图中完全无误的是（　　）
A． B．
C． D．
16．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（ ）
A．只闭合S1时，两只灯泡是串联的
B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏
D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏
二、填空题
17．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为_______安。
18．如图所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为______安。装置中的虚线框部分相当于电路中的电源、铜片是电源的______极。在其它都不变时，将铁换成更活泼的金属X，产生了更大的电流，则金属X可能是______（选填“锌”、“银”或“铜”）
三、探究题
19．为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行实验。
（1）在连接电路时，电流表必须与被测用电器________。
（2）闭合开关，发现电流表的指针偏转如图乙所示，原因是______________________；排除故障后，电流表的示数如图丙所示，则电流表的示数为________安。
（3）如果电流表A2的示数是1.4安，则通过灯L2的电流是________安。
试卷第2页，共2页
参考答案
1．C
【详解】
A．只闭合时，和处于断开状态，电路中只有和连入电路，因此发光，不发光，测通过电流，故A错误；
B．只闭合时，由于在干路上，整个电路处于断开状态，电路没有形成通路，则灯都不亮，故B错误；
CD．闭合、时，电流分两路分别流入、，则、并联，测干路电流，测通过电流，故C正确，D错误。
故选C。
2．D
【详解】
AD．由图可知，两只灯泡并联，电流表A1测量干路电流，电流表A2测量通过灯泡L1的电流，所以A1示数较大，所以A1是图乙，量程为0～3A，分度值为0.1A，示数为I=1.0A；电流表A2是图甲，量程为0～0.6A，分度值为0.02A，示数为I2=0.4A，即通过灯泡L1的电流为0.4A，所以通过灯泡L2的电流为
I2=I-I1=1.0A-0.4A=0.6A
故D正确，A错误；
BC．电流表A2测量通过灯泡L1的电流，通过灯泡L1的电流为0.4A，故BC错误。
故选D。
3．D
【详解】
由电路图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流。由题意知，电流表A1应选用大量程，即I=1.5A，电流表A2选用小量程，即I2=0.3A；因为并联电路中干路电流等于各支路电流之和，所以通过灯的电流为
I1=I-I2=1.5A-0.3A=1.2A
故ABC错误，D正确。
故选D。
4．C
【详解】
由图知道，电流的流向是：从电源的正极流出，经开关后，再分别进入两只灯泡，最后到达到电流表的正接线柱，共同流入电流表后，从电流表流出再回到电源的负极，所以，电流表在电路的干路中，测的是电路中干路电流。
故选C。
5．A
【详解】
由题图可知，三个小灯泡并联，流过小灯泡L1的电流从电流表的正接线柱流入，再从电流表的负接线柱流出，所以电流表测量的是通过L1灯的电流。
故选A。
6．C
【详解】
由图知道，两电阻并联，电流表A1 测量干路电流，电流表A2 测量通过L2的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A1 选用的应该是大量程（0～3A），分度值为0.1A，所以电流表A的示数为1.2A，即干路电流为
I总 =1.2A
A2 选用的是小量程（0～0.6A）；分度值是0.02A，所以电流表的示数为
I2=0.24A
即通过灯L2 的电流为0.24A；则通过灯L1 的电流为
I1 =I总 -I2 =1.2A-0.24A=0.96A
故选C。
7．C
【分析】
电流表与哪个用电器串联，它就哪个用电器的电流。
【详解】
根据实物图可知，灯泡L1与L2并联，开关在干路上，电流表A1与L1串联在同一支路上，测L1的电流；电流表A2串联在干路上，测两个灯泡的总电流。
故选C。
8．D
【分析】
由实物图可知电路的连接情况，根据并联电路的电流规律分析。
【详解】
A．A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B．A1、L2在同一支路上，所以A1是测通过L2电流，故B错误；
C．当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D．当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确。
故选D。
9．D
【详解】
A．密度计没有零刻度，刻度上疏下密，示数上小下大，故A错误；
B．量筒没有零刻度，刻度均匀，且上面刻度比下面大，故B错误；
C．体温计的测量范围为35-42，没有零刻度，刻度均匀，故C错误；
D．电流表的零刻度偏左边，刻度均匀，故D正确。
故选D。
10．BD
【分析】
确定电流表选择的量程和分度值，读出示数；并联电路的特点：干路电流等于各支路电流之和；电流从电流表的正接线柱流入，负接线柱流出。
【详解】
电流表选择0 0.6A量程，分度值为0.02A，示数为0.46A；电流表的正确接法是电流从“+”接线柱流入，从“ ”接线柱流出，所以有两种情况：
AB．①若导线ab的电流从a→b，根据电流的走向，则ab中的电流及通过电流表的电流，汇合后均通过dc导线，因此dc在干路，此时
方向：d→c，故A错误、B正确；
CD．②若导线ab的电流从b→a，根据电流的走向，cd中的电流和电流表中的电流，汇合后都流向ba，因此ba在干路，此时
方向：c→d，故C错误、D正确。
故选BD。
11．D
【详解】
AB.如果撤掉导线a，如下图所示：
电流表的“+”接线柱没有接入电路，因此它不能工作，哪个用电器的电流都不能测量，故A、B错误；
C.撤掉导线b，如下图所示：
电流表在并联电路的干路上，测并联电路的总电流，故C错误；
D .撤掉导线c，如下图所示：
电流表与灯泡L2串联在同一支路上，因此测量灯泡L2的电流，故D正确。
12．A
【详解】
由图可知：两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
因为并联电路中干路电流大于任一支路的电流，且电流表A1、A2的指针位置相同，
所以，电流表A1选用大量程，由图乙可知电流表A1的示数是1.5A，即电路的总电流I=1.5A；
电流表A2选用小量程,则通过灯L2的电流为I2=0.3A，故A正确、CD错误；
因为I=I1+I2，所以,通过灯L1的电流：
I1=I I2=1.5A 0.3A=1.2A，
故B错误。
13．B
【详解】
由题可知电流从正极出发，经过开关后分流,一支路经灯泡L2 、电流表 ，另一支路经 L1之后，两路汇合，然后流入电源负极。根据电流表串联使用的规则可知，电流表测L1的电流，故ACD不合题意，B符合题意。
14．B
【详解】
L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．
由上述可知选项A、C、D都不正确．B正确．
15．D
【详解】
A．电流表应与灯泡串联，故A错误；
B．电压表应与灯泡并联，故B错误；
C．电压表的正负接线柱接反了，故C错误；
D．电流表串联在了电路中，且电流正进负出，故D正确。
16．B
【解析】
A、只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮，不符合题意；
B、若先闭合S1，再闭合S2，电压表读数仍然等于电源电压，所以不变；由于此时两只灯泡是并联的，总电压不变，总电阻减小，所以电流增大，即电流表读数变大，符合题意；
C、若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏；
D、若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2也不亮，电流表损坏，不符合题意；
故选B．
17．L1 1.2
【详解】
[1][2]两灯并联，电流表与待测电路串联，a电流表测L1的电流，b电流表测干路电流，根据并联电路电流的规律，干路电流大于支路电流，由图乙指针的位置可知，b电流表选用大量程（a电流表选用小量程），b电流表分度值为0.1A，读数为1.2A。
18．0.1 正 锌
【详解】
[1]由乙图知电流表选择的是小量程，分度值0.02A，示数为0.1A。
[2]由图可知，铜片与电流表的正接线柱相连，所以铜片为正极。
[3]将铁换成更活泼的金属X，产生了更大的电流，说明金属X的活动性比铁强，所以是锌。
19．串联 电流表的正负接线柱接反了 0.24 1.16
【详解】
（1）[1]电流表电阻很小，在连接电路时，电流表必须与用电器串联。
（2）[2][3]由图乙可知，电流表指针反向偏转，说明电流表的正负接线柱接反了；由图甲所示可知，电流表量程为0～0.6A，分度值为0.02A，示数为0.24A。
（3）[4]根据电路图可知，电流表A2测量干路电流，电流表A1测量L1中的电流，因为并联电路中，干路电流等于各支路电流之和，所以通过灯L2的电流：
I2=1.4A-0.24A=1.16A。答案第1页，共2页
答案第1页，共2页
