4.6 电流与电压、电阻的关系 一课一练（word版 含答案）

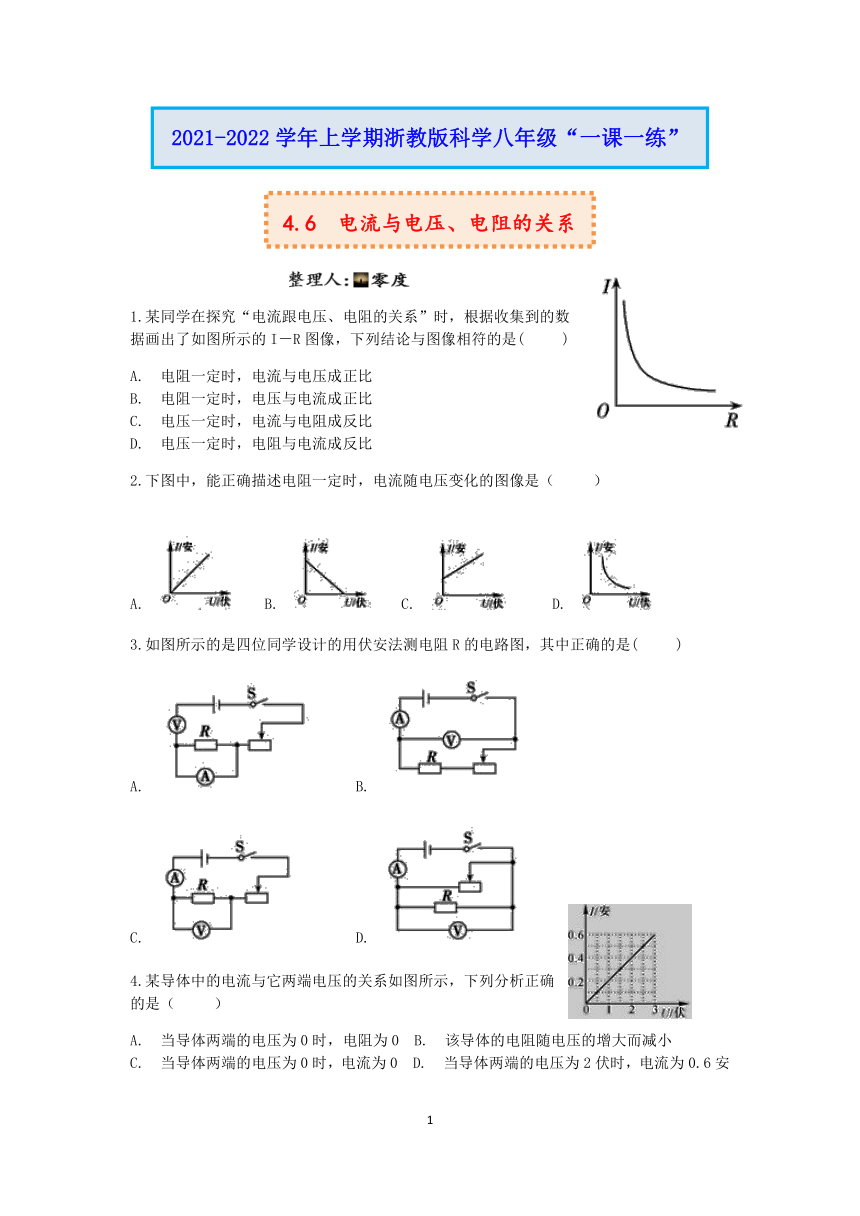

1.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I－R图像，下列结论与图像相符的是( )
A. 电阻一定时，电流与电压成正比
B. 电阻一定时，电压与电流成正比
C. 电压一定时，电流与电阻成反比
D. 电压一定时，电阻与电流成反比
2.下图中，能正确描述电阻一定时，电流随电压变化的图像是（ ）
A. B. C. D.
3.如图所示的是四位同学设计的用伏安法测电阻R的电路图，其中正确的是( )
A. B.
C. D.
4.某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A. 当导体两端的电压为0时，电阻为0 B. 该导体的电阻随电压的增大而减小
C. 当导体两端的电压为0时，电流为0 D. 当导体两端的电压为2伏时，电流为0.6安
5.如右图所示，电压表示数为6V，电流表示数为0.2A，若图中虚框内有两只电阻，其中一只电阻R1=10Ω，则另一只电阻R2的阻值及其与Rl的连接方式，下列说法中正确的是（ ）
A. R2=10Ω与R1串联 B. R2=20Ω与R1并联C. R2=20Ω与Rl串联D. R2=10Ω与R1并联
6.在图所示的电路中，R1=15欧，滑动变阻器R2标有“10Ω 2A”字样，闭合电键S，电路元件完好．当滑片向右移动时，若电压表V1的示数与电流表A示数的比值为K1 ，电压表V2的示数与电流表A示数的比值为K2 ，下列判断中正确的是( )
A. K1变大，K1〈K2 B. K2变大，K1〉K2C. K2变小，K1〉K2 D. K1不变，K1〈K2
7.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2 ， 测得U甲：U乙=4：3，若只断开开关S2 ， 拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（　　）
A. 1：1 B. 4：3 C. 3：4 D. 16：9

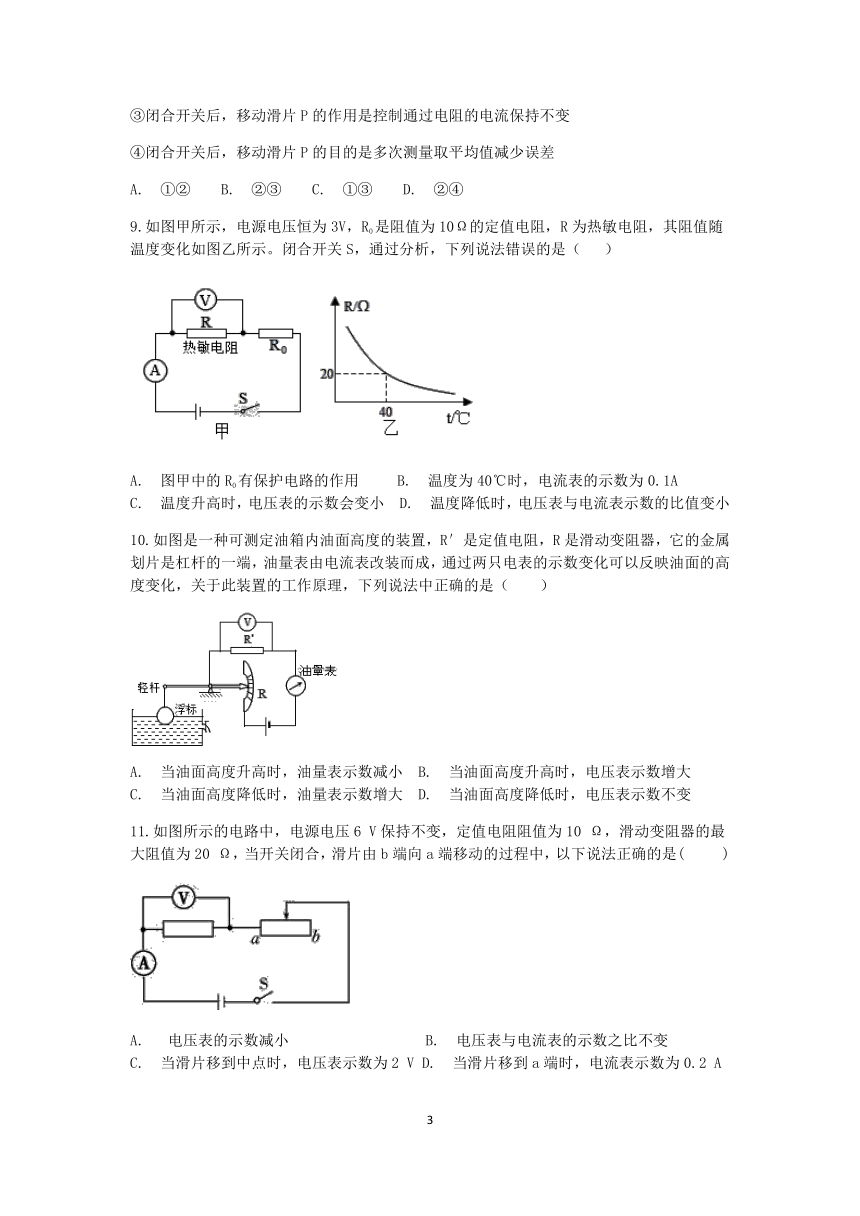

8.以下关于研究“电流与电阻的关系”实验的说法正确的是（ ）
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是多次测量取平均值减少误差
A. ①② B. ②③ C. ①③ D. ②④
9.如图甲所示，电源电压恒为3V，R0是阻值为10Ω的定值电阻，R为热敏电阻，其阻值随温度变化如图乙所示。闭合开关S，通过分析，下列说法错误的是（ ）
A. 图甲中的R0有保护电路的作用 B. 温度为40℃时，电流表的示数为0.1A
C. 温度升高时，电压表的示数会变小 D. 温度降低时，电压表与电流表示数的比值变小
10.如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（　　）
A. 当油面高度升高时，油量表示数减小 B. 当油面高度升高时，电压表示数增大
C. 当油面高度降低时，油量表示数增大 D. 当油面高度降低时，电压表示数不变
11.如图所示的电路中，电源电压6 V保持不变，定值电阻阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是( )
电压表的示数减小 B. 电压表与电流表的示数之比不变
C. 当滑片移到中点时，电压表示数为2 V D. 当滑片移到a端时，电流表示数为0.2 A

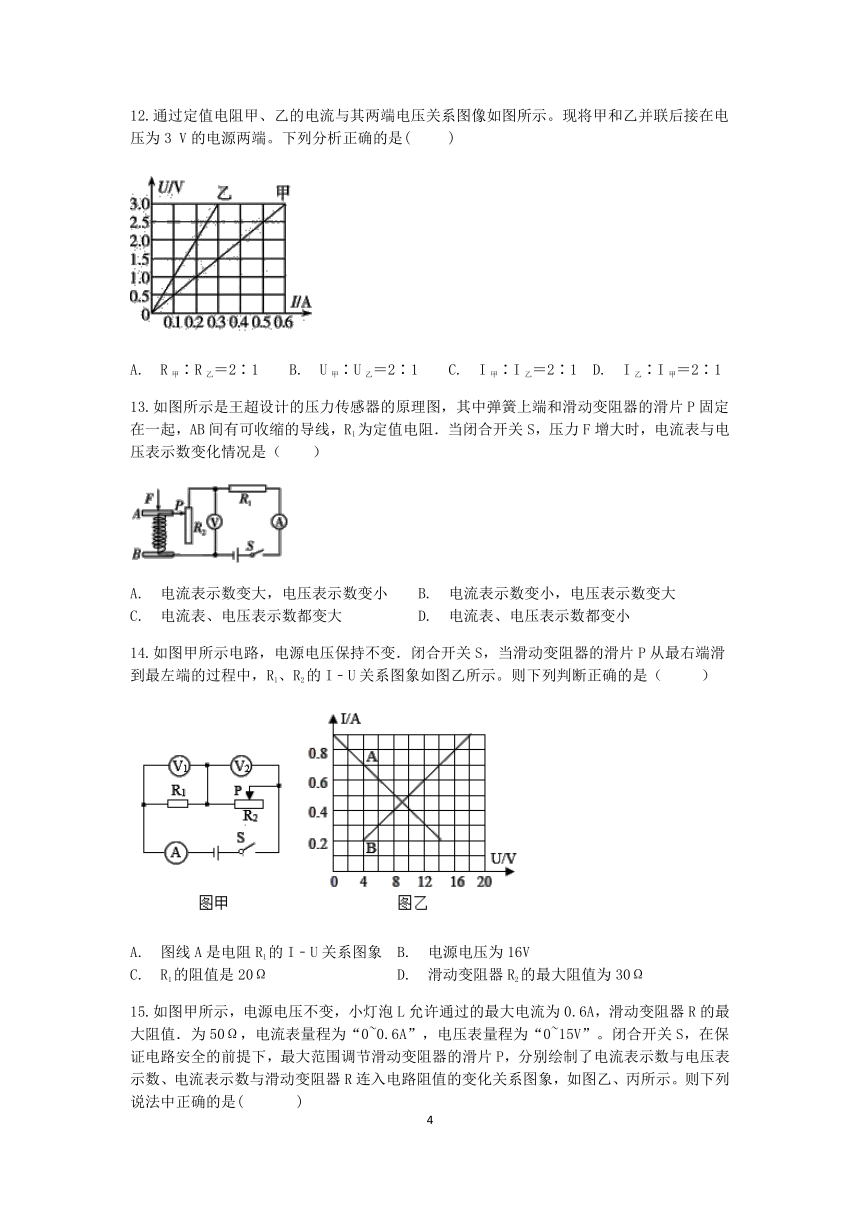

12.通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3 V的电源两端。下列分析正确的是( )
A. R甲∶R乙＝2∶1 B. U甲∶U乙＝2∶1 C. I甲∶I乙＝2∶1 D. I乙∶I甲＝2∶1
13.如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（　　）
A. 电流表示数变大，电压表示数变小 B. 电流表示数变小，电压表示数变大
C. 电流表、电压表示数都变大 D. 电流表、电压表示数都变小
14.如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从最右端滑到最左端的过程中，R1、R2的I﹣U关系图象如图乙所示。则下列判断正确的是（ ）

A. 图线A是电阻R1的I﹣U关系图象 B. 电源电压为16V
C. R1的阻值是20Ω D. 滑动变阻器R2的最大阻值为30Ω

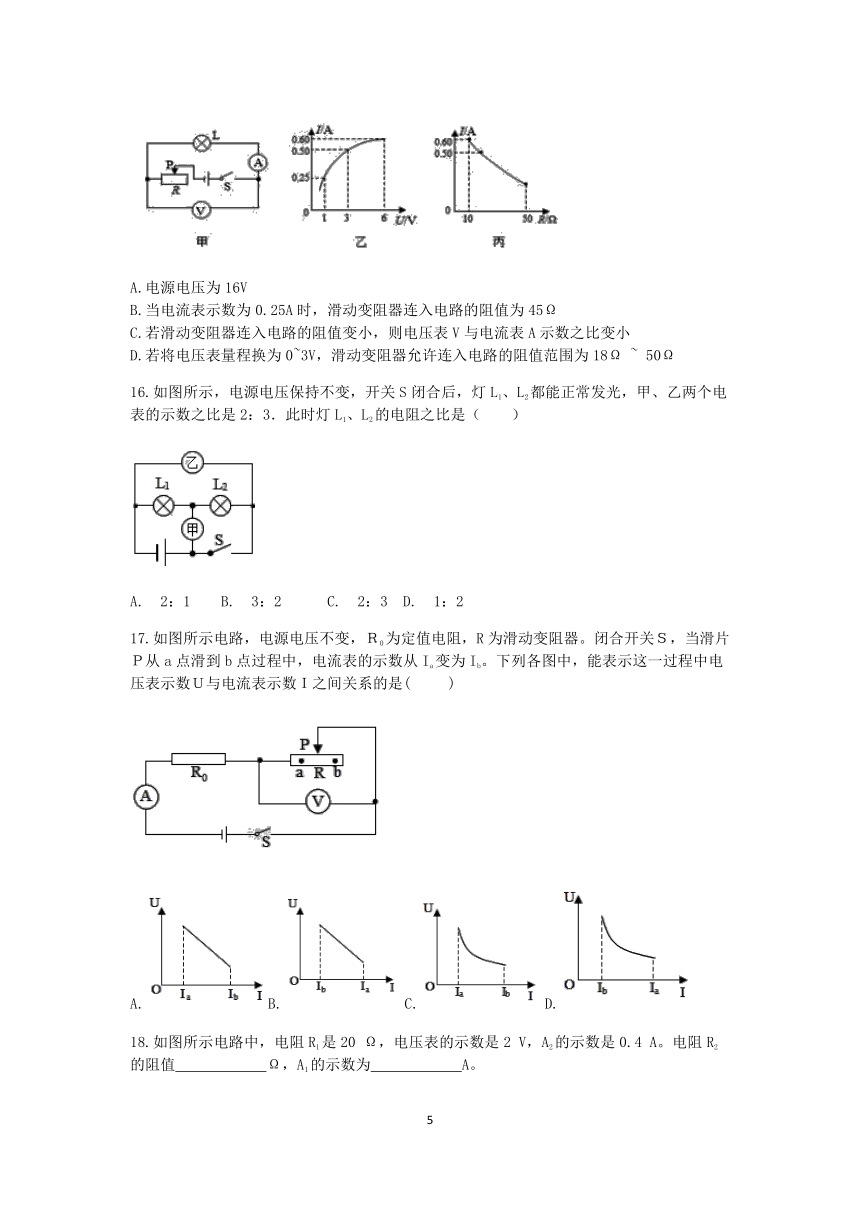

15.如图甲所示，电源电压不变，小灯泡L允许通过的最大电流为0.6A，滑动变阻器R的最大阻值．为50Ω，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。则下列说法中正确的是( )
A.电源电压为16V
B.当电流表示数为0.25A时，滑动变阻器连入电路的阻值为45Ω
C.若滑动变阻器连入电路的阻值变小，则电压表V与电流表A示数之比变小
D.若将电压表量程换为0~3V，滑动变阻器允许连入电路的阻值范围为18Ω ~ 50Ω
16.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3．此时灯L1、L2的电阻之比是（　　）
A. 2：1 B. 3：2 C. 2：3 D. 1：2
17.如图所示电路，电源电压不变，Ｒ0为定值电阻，R为滑动变阻器。闭合开关Ｓ，当滑片Ｐ从a点滑到b点过程中，电流表的示数从Ia变为Ib。下列各图中，能表示这一过程中电压表示数Ｕ与电流表示数Ｉ之间关系的是( )
A.B.C.D.
18.如图所示电路中，电阻R1是20 Ω，电压表的示数是2 V，A2的示数是0.4 A。电阻R2的阻值 Ω，A1的示数为 A。
19.在如图示数的电路中，电源电压保持不变。开关S闭合后，滑片P在滑动变阻器R2的某两点之间滑动的过程中，电流表的示数变化范围是1A﹣2A，电压表的示数变化范围是4V﹣8V.则定值电阻R1= Ω，电源电压U= V，R2的最大阻值= Ω。
20.如图所示电路中，电源电压不变，变阻器最大阻值R2=20Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3A，而电压表V1的最大示数与最小示数之比为5∶3，则电阻R1的阻值为 Ω，电源电压为 V，电路中的最大电流为 A。
21.在学校科技小组制作活动中，小科同学设计了一个模拟调光灯，电路如图甲所示，电源电压为4V；小灯泡正常工作时的电压为2.5V，图乙是该小灯泡的I-U图像；铅笔芯的材质粗细均匀，其长为10cm、阻值为20Ω；回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动。请回答下列问题：
（1）根据乙图，小灯泡灯丝的阻值与温度的关系：________。
（2）当P滑到距A点Xcm处时，电路中的电流为0.2A，则X=________ cm。
（3）当p滑到距A点2.5cm处时，电路中小灯泡两端的电压为________V。
22.如图所示，电阻R0＝20 Ω，R＝30 Ω，电源电压保持9 V不变，当滑动变阻器滑片P在a端时，电压表的示数是________V，电流表示数是________A。滑动变阻器滑片P移到b端时，电压表的示数是________V，电流表示数是________A。
23.某实验小组在“探究电流与电阻的关系”实验中，连接的电路图如图甲所示。电源电压恒为6V，定值电阻R备有5Ω、10Ω、20Ω、40Ω各一个。
（1）实验小组根据电路图连接了实物电路如图乙，其中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上(导线不允许交叉)。
（2）电路改正后，闭合开关前应将变阻器滑片调至最________(填“左”或“右”)端。
（3）实验小组依次换用5Ω、10Ω、20Ω、40Ω的电阻测得数据，绘出电流I与电阻倒数R(1)关系的图像，如图丙，由此可知：电压一定时，电流与电阻成________。
（4）为完成整个实验，应该选择 (填选项)种规格的滑动变阻器。
A.50Ω 1.0AB.100Ω 1.2AC.200Ω 0.6A
24.小明利用如图甲所示的电路做“探究电压一定时电流与电阻的关系”的实验，已知电源电压为3V且保持不变，滑动变阻器电阻丝的阻值与其长度成正比，部分实验装置已经接好，如图乙所示．
（1）完成图乙未连接完整的实物图；
（2）如图乙，小明先将R1的滑片移至最左端，调节R2使电压表示数为2V，记录电流表的示数；之后将R1的滑片向右移动，依次使滑动变阻器接入电路的长度为滑动变阻器总长度的3/4，1/2，1/4， 每次移动R1的滑片后，应向________（填“左”或“右”）移动　________ （填“R1”或“R2”）的滑片，使电压表示数为　________ V，并记录各次移动后电流表示数．
（3）根据实验数据，小明绘制了电流表的示数I与R1接入电路的长度L的图象如图丙，根据该图象的变化趋势________ 得到电压一定时电流与电阻成反比的结论（填“能”或“不能”）．
25.某兴趣小组的同学利用甲图所示的电路进行了多个电学实验。实验中电源电压为6V且恒定不变，滑动变阻器的规格为“30Ω，1A”。
（1）.第一个实验是测量电阻Rx的阻值，他们在A、B间接入待测电阻Rx，请你用笔画线代替导线，在答题卷相应位置将乙图中的实物图连接完整。
（2）.第二个实验是测量额定电压为2.5V的小灯泡的额定功率。他们在A、B间接入额定电压为2.5V的小灯泡，正确连接电路，闭合开关后， （请将实验步骤的相应操作补充完整）至电压表的示数为2.5V时，记录下电流表示数，算出灯泡的额定功率。
（3）.若图甲在A、B间接入10Ω定值电阻，其他元件不变，下列实验可完成的是 。
A. 探究通电导体产生的热量与电阻的关系
B. 探究电流与电压的关系
C. 探究电流与电阻的关系
26.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
（1）.在丙图中，用笔画线代替导线，将电压表正确连入电路；
（2）.实验中，他所选择的变阻器是 (选填序号)；
A. 10Ω 5A B. 20Ω 1A C. 50Ω 2A
（3）.乙图中阴影部分面积表示的科学量是 ；
（4）.实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是 。
27.为了防止酒驾事故的出现，酒精测试仪已被广泛应用。交警使用的某型号酒精测试仪的工作原理如图所示。电源电压恒为 8V，传感器电阻 R2 的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为 0 时，R2 的电阻为 50Ω．使用前要通过调零旋扭（即滑动变阻器 R1的滑片）对酒精测试仪进行调零，此时电压表的示数为 5V。
（1）电压表的示数为 5V 时，电流表的示数为多少？
（2）调零后，R1 的电阻保持不变。某驾驶员对着酒精测试仪吹气 10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
28.如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω，闭合电键S，电流表A1的示数为0.3A，电流表A2的示数为0.2A。求：
（1）电源电压U。
（2）电阻R2的阻值。
（3）若将电阻R1、R2串联连接，电源电压保持不变，那么通过这两个电阻的电流是多少？
参考答案
1.C 2.A 3.C 4.C 5.C 6.B 7.B 8.A 9.D 10.B
11.B 12.C 13.B 14.C 15.D 16.D 17.B
18. 5；0.5
19. 4；12；8
20.30；15；0.5
21.（1）灯丝的阻值随温度的升高而增大（2）7.5（3）2.5
22.3.6；0.18；9；0.18
23.（1）
（2）右（3）反比（4）B
24.（1）解:电压表的正接线柱与滑动变阻器R1的右接线柱相连，滑动变阻器R2的右接线柱与电流表的负接线柱相连，如下图所示：
（2）左；R2；2（3）不能
25.（1）
（2）（向右）调节滑动变阻器的滑片（3）B
26.（1）
（2）C
（3）电压（4）电阻R处有断路
27.（1）U2=6V，R2=50Ω
电流表的示数：
（2）∵串联电路中总电压等于各分电压之和，
∴此时R1两端的电压：
U1=U-U2=8V-5V=3V，
∴ ，
调零后，R1的电阻保持不变，此时变阻器两端的电压：
U1′=I′R1=0.2A×30Ω=6V，
∴电压表的示数：U2′=U-U1′=8V-6V=2V，
因此此时电压表的示数为2V。
28.（1）解：U=U1=I1R1=0.3A×20Ω=6V
答：电源电压U为6V。
（2）解：U2=U=6V
R2= = =30Ω
答：电阻R2的阻值为30Ω。
（3）解：R总=R1+R2=20Ω+30Ω=50Ω
I= = =0.12A
答：通过这两个电阻的电流是0.12A。
2021-2022学年上学期浙教版科学八年级“一课一练”
4.6 电流与电压、电阻的关系
