第十九章第1节
家庭电路

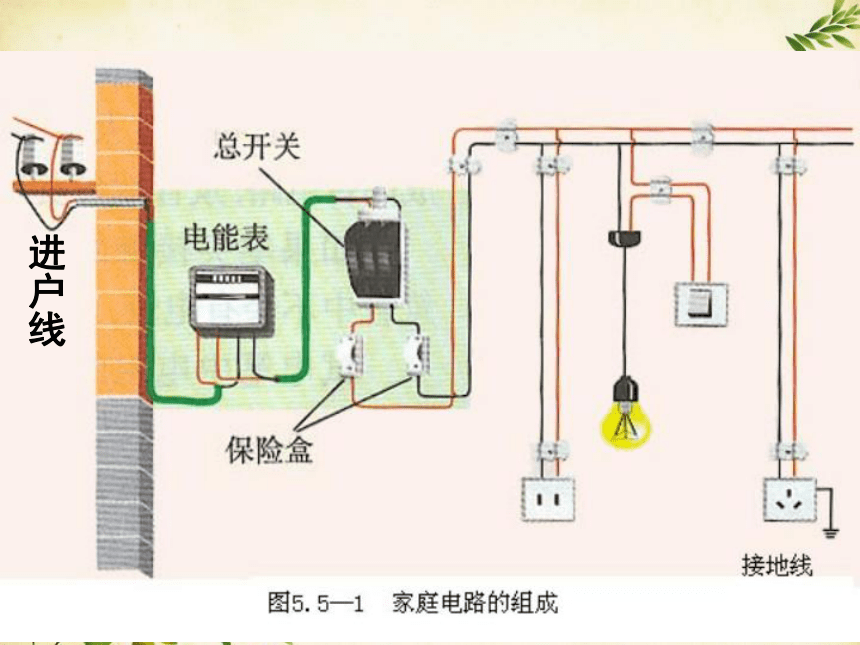

进户线

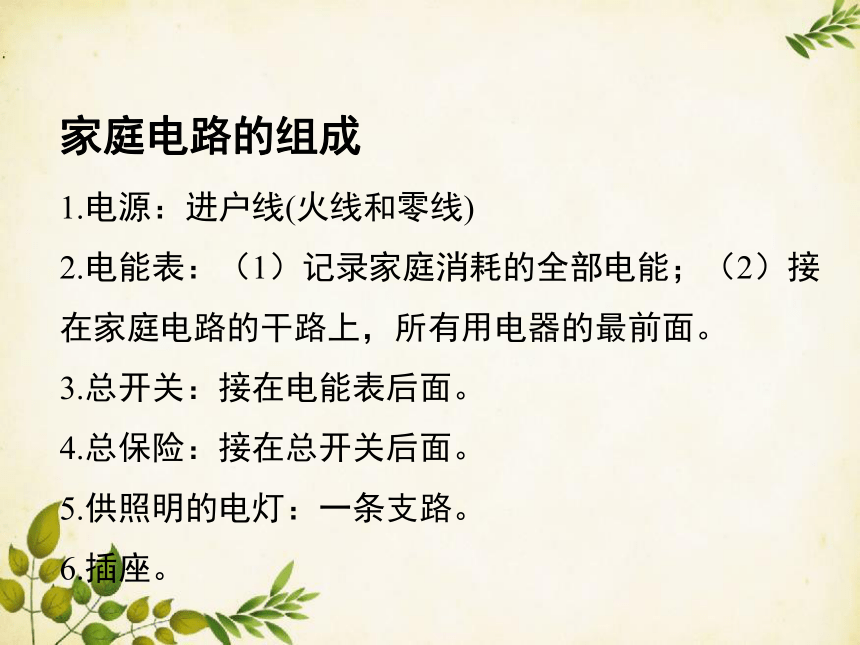

家庭电路的组成
1.电源：进户线(火线和零线)
2.电能表：（1）记录家庭消耗的全部电能；（2）接在家庭电路的干路上，所有用电器的最前面。
3.总开关：接在电能表后面。
4.总保险：接在总开关后面。
5.供照明的电灯：一条支路。
6.插座。

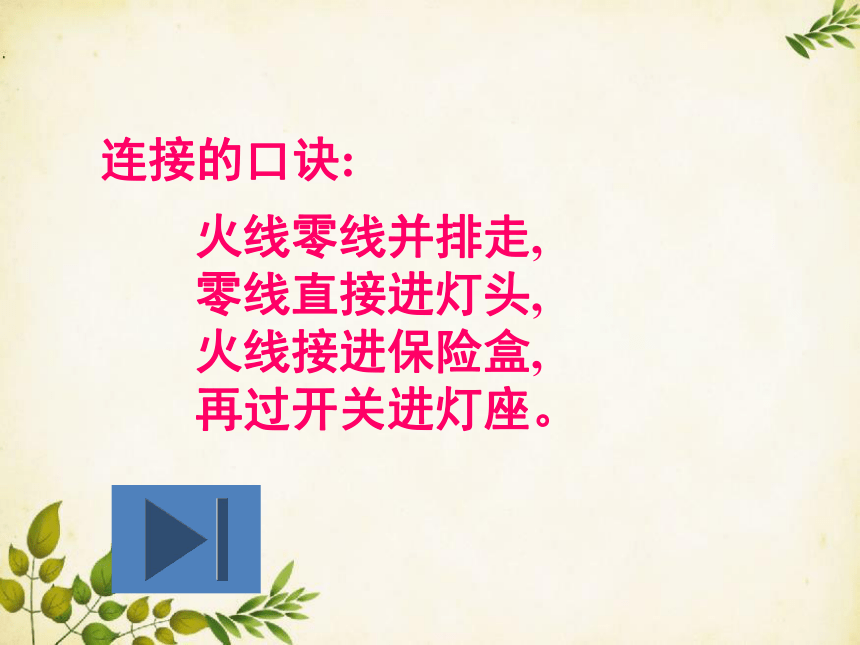

连接的口诀:
火线零线并排走, 零线直接进灯头, 火线接进保险盒, 再过开关进灯座。

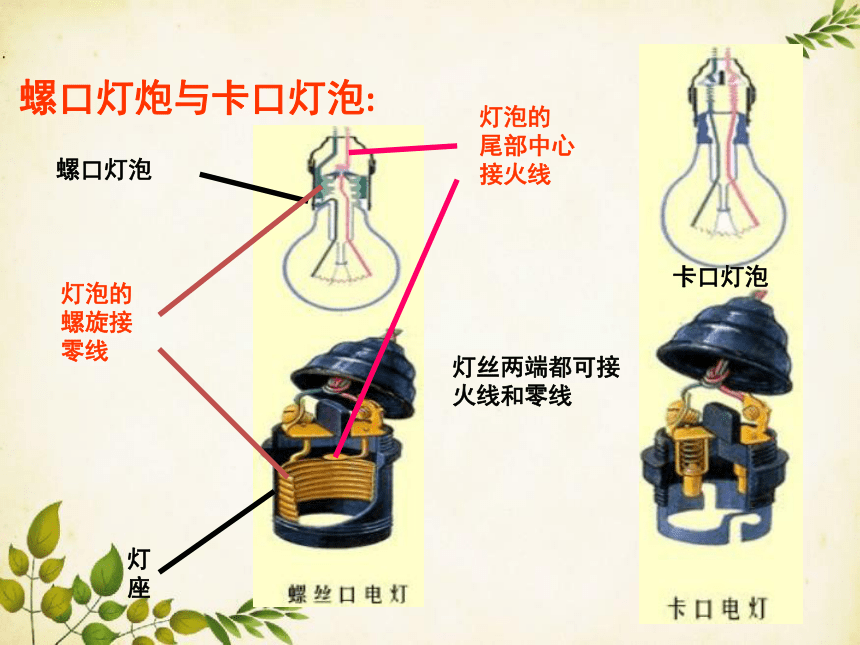

螺口灯炮与卡口灯泡:
螺口灯泡
灯
座
灯泡的
尾部中心
接火线
灯泡的
螺旋接
零线
卡口灯泡
灯丝两端都可接火线和零线

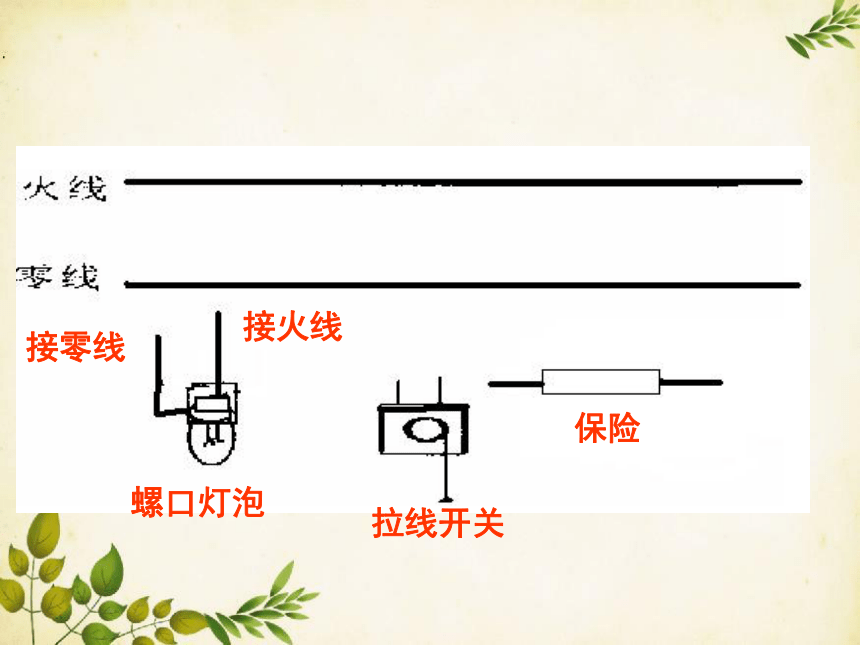

保险
拉线开关
螺口灯泡
接火线
接零线

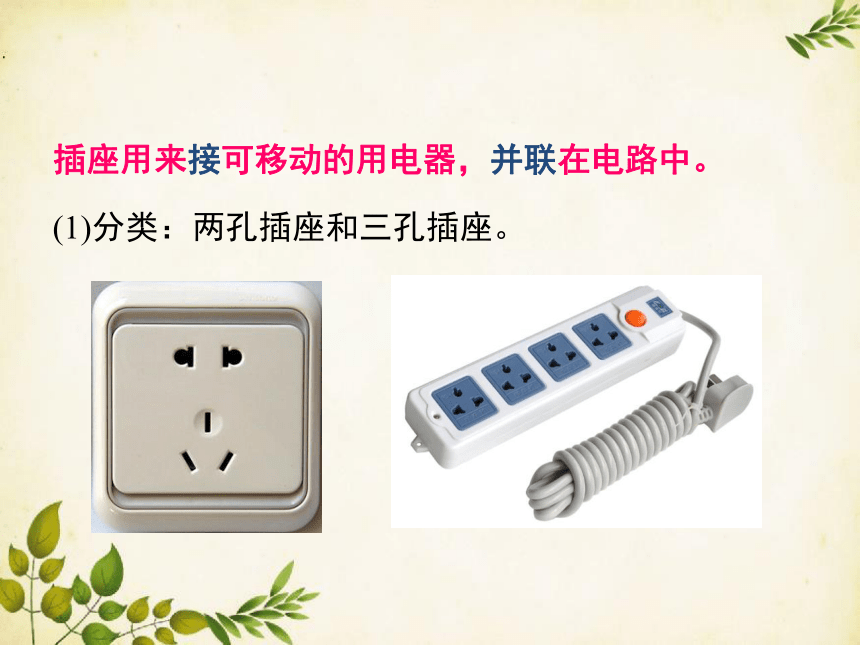

插座用来接可移动的用电器，并联在电路中。
(1)分类：两孔插座和三孔插座。

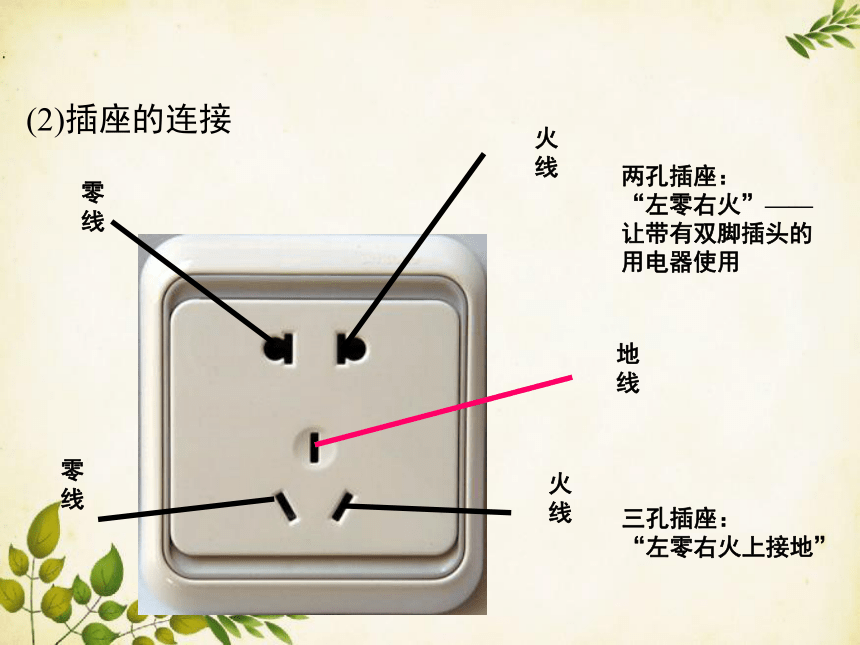

(2)插座的连接
零线
火线
零线
火线
地线
两孔插座：
“左零右火”——让带有双脚插头的用电器使用
三孔插座：
“左零右火上接地”
当把用电器上的三脚插头插入三孔插座后，除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来

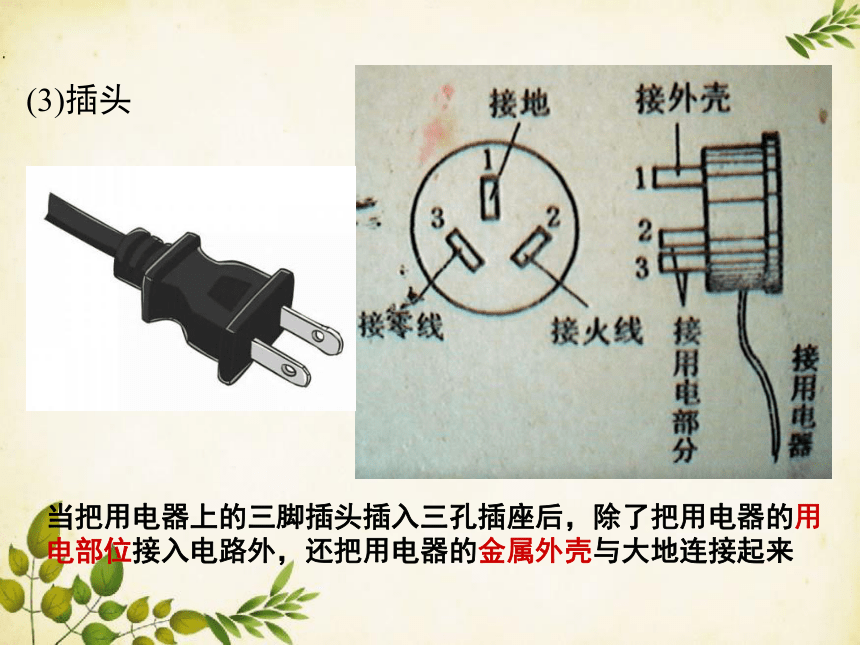

(3)插头

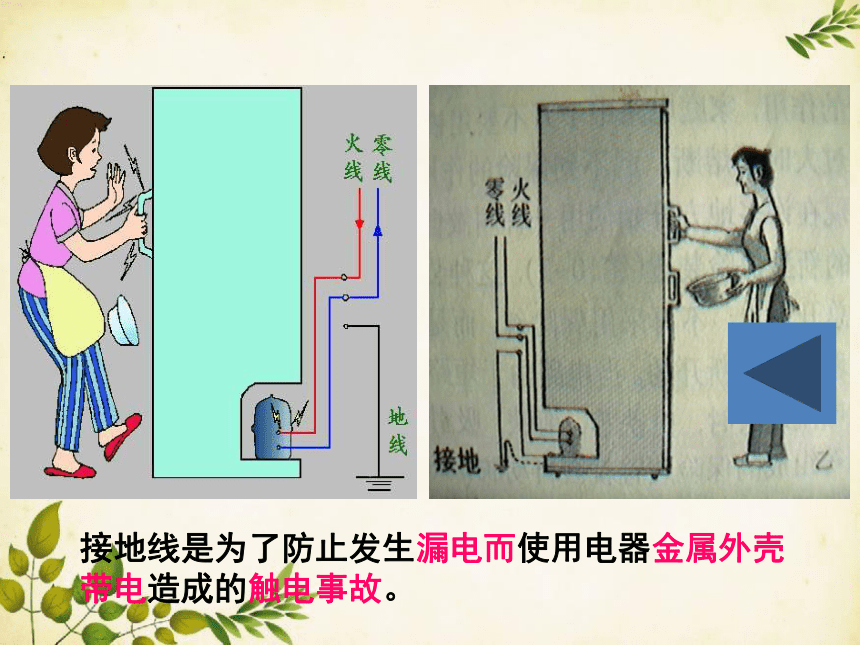

接地线是为了防止发生漏电而使用电器金属外壳带电造成的触电事故。

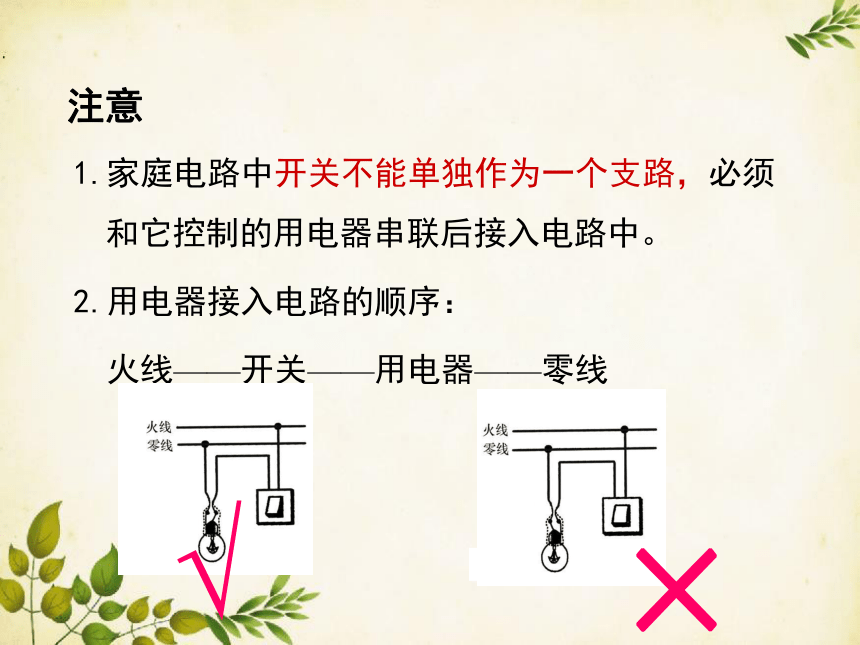

注意
1.家庭电路中开关不能单独作为一个支路，必须和它控制的用电器串联后接入电路中。
2.用电器接入电路的顺序：
火线——开关——用电器——零线
√
×
进户线有两条一条叫做零线；一条叫端线，俗称火线；
火线与零线/地线之间的电压为220V，零线与地线之间的电压为0V；正常情况下零线不带电。
一、进户线
二、零线与火线的辨别——试电笔
种类：
结构:笔尾金属体、弹簧、氖管、大电阻、笔尖金属体
正确使用：
手必须接触笔尾金属体，笔尖接触被测导线，如果氖管发光，表示接触的是火线，否则是零线。
注意：使用时，手绝不能接触笔尖金属体，否则会发生触电事故。
三、保险装置
一般安在家庭电路的干路上，火线上必须要接上保险丝，老式的保险装置是装有保险丝的保险盒。
原理及作用：利用电流的热效应工作的，当电路中的电流过大时，保险丝发热功率迅速增大，由于温度的升高而熔断，切断电路，起到保护作用。
注意：家庭电路中干路上电流过大的原因——发生短路和用电器的总功率过大；保险丝保护的是电路，不能保证人的安全。
材料：电阻率大，熔点低的铅锑合金丝。
选择原则：所选保险丝的额定电流应等于或稍大于电路中最大正常工作时的电流。
注意：一般来说保险丝的熔断电流是其额定电流的2倍，更换保险丝时既不能太粗也不能太细，更不能用熔点高的铜丝、铁丝代替。
电流过大时自动断开俗称跳闸，排除故障后，合上开关即可。
如果发生了触电事故，漏电保护器会迅速切断电源，对人起到保护作用。
新型的保险装置是附加在总开关上，叫做空气开关。
空气开关与漏电保护器:
1.如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的 就会起作用，它会迅速切断电路，对人起保护作用。
2.现在新型的保险装置是 ，当电流过大时会使开关自动断开，切断电路，俗称 。
漏电保护器
空气开关
跳闸
几个疑惑问题
1.总保险,总开关,电能表的顺序是：________________________。
2.以下三样接在支路上的东西都必须接在火线上:_______________________________,这是因为___________。
保险
开关
螺口灯泡的尾部
电能表,总开关,总保险
用电安全
不接触低压带电体
不靠近高压带电体
1.本来是绝缘的物体导了电
2.本来是不带电的物体带了电
3.金属外壳没有接地
4.建筑物没有避雷装置
安全用电原则：
用电警惕注意事项：
1.家庭电路由 、 、 、 ＿ 电灯和插座组成。
2.一般家庭电路中有 根进户线，一根叫做 ，一根叫做 。它们之间有 的电压，辨别它们用 。
进户线
电能表
总开关
保险装置
两
火线
零线
220V
试电笔
一、基础知识反馈练习
3.使用试电笔时，手一定要接触 ，用笔尖接触 ，如果氖管 ，说明接触的是火线，否则是零线。手一定不要接触 。试电笔中有一个很大的电阻是为了 。
4.电能表是测量 ，要 联在 路上。
笔尾金属体
导线
发光
笔尖
减小通过人体的电流，不会对人造成伤害
电能
串
干
5.总开关（闸刀开关）可以控制整个电路的 ，以便检修电路，更换设备。控制灯泡的开关与电灯 ＿＿＿后，另一端接在 上。在家庭电路中电灯和插座之间是 的，插座与插座之间是 的。
通断
串联
火线
并联
并联
6.保险丝是用 的铅锑合金制作的，是根据电流的 效应工作的。保险丝要 联在 线上。选择保险丝时应是它的 电流等于或稍大于电路中的 电流。保险丝越粗它的额定电流越 ，不能用 代替保险丝。
7.电路中电流过大使保险丝熔断的原因是：＿＿＿＿ 和 。
电阻率大熔点低
热
串
火
额定
最大正常工作
大
铜丝或铁丝
发生短路
用电器的总功率过大
8.选择保险丝时不能太粗也不能太细，如果太粗，造成的后果是：
如果保险丝太细，造成的的后果是：
因此要根据电路的情况选择合适的保险丝。
电流超过规定值时保险丝也不熔断对电路起不到保护的作用
电流稍微增大保险丝就要熔断，不能保证用电器正常工作
9.插座 在电路中，三脚插头插入三孔插座后，除了把用电器的用电部位连入电路外，还把用电器的 ＿＿＿＿＿＿和 连接起来，这样可以防止人体触电。
并联
金属外壳
大地
1
2
3
1
2
3
10.家庭电路中的触电事故是人体直接或间接接触 ＿＿＿＿并与 构成闭合电路造成的。
11.安全电压是 ；螺丝口灯的螺旋外套一定接 线。
火线
零线或大地
不高于36V
零
1.如图6所示是一个家庭电路中常用的五孔插座，其中A孔应接 线，B孔应接_____线，C孔应接______线。
火
零
地
二、用电常识
图1
2.在图中所示的甲、乙两种使用测电笔的方法中，正确的是______ 。
乙
3．如图，A、B中人站在地面上，C、D中人站在干燥的木凳上，图中哪种情况人会触电
A
4.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是
5.用测电笔接触洗衣机的外壳时氖管发光，这说明洗衣机外壳跟_______相通；为了防止人在使用洗衣机时触电，应采取的措施是将洗衣机外壳_______。
火线
接地
6．白炽灯泡的灯丝经常制作成螺旋状，这样的目的是（ ）
A．减小灯丝的电阻
B．便于灯丝散热
C．减少灯丝在高温时的升华
D．减少灯丝散热，提高灯丝的温度
D
7．教学楼安装了40 W的电灯30盏，现在电路上的保险丝断了，而备用的只有额定电流为3 A的保险丝，那么比较合适的做法是（ ）
A．用一根凑合使用
B．将两根并联使用
C．将两根串联使用
D．用一根铜电线代替
B
8.有一只“220 V、10 A”的电能表，按规定最多可接“220 V、40 W”的电灯 (　 　)
A.50盏　 　B.54盏　　　
C.56盏　 D. 60盏
B

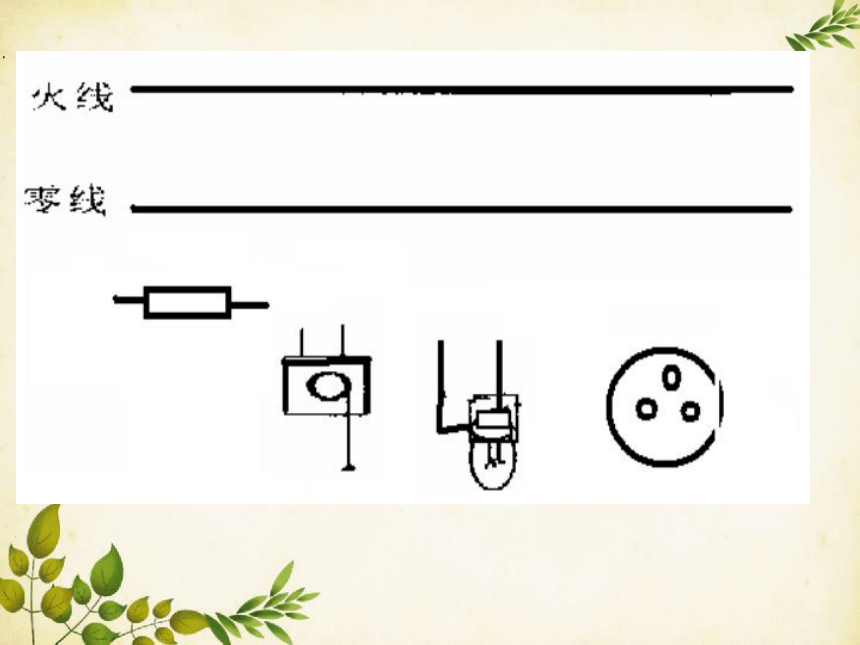

请在图中用导线连接一个三孔插座和一盏带开关的电灯的照明电路。根据安全用电原则，将如图所示的元件连入电路。
三、电路连接
电能表
火线
零线
火线
零线
供电线路
如图是家庭电路的示意图，请把该电路连接完整
家庭电路之——故障
家庭电路常见故障有两种：断路、短路
断路（开路）
断路
干路断路
进户零线断路
进户火线断路
支路断路：
1.全部电路都无法工作;
2.只要一条支路接通,测电笔接哪都发光;
1.全部电路都无法工作;
2.测电笔接哪 都不发光;
只有该支路无法工作;
短路：火线和零线不经过用电器直接相连。
短路
用电器短路
插座短路
开关短路
插头短路
过载——总功率过大（电路中同时使用的用电器过多。出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。
漏电——如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下。漏电会造成用电器实际功率下降，也能造成人体触电。使用漏电保护器能预防漏电的发生。
1.刚组装好的家庭电路实验板，开关一闭合，保险丝马上熔断，灯泡不亮，其原因可能是（ ）
A.灯泡里的钨丝断了 B.开关接触不良
C.零线与火线短路 D.电路没有接通
C
四、电路故障专题
2.在表演台上，某人声称具有特异功能——“不怕电”。他把灯泡接到家庭电路的两根电线上，灯泡亮。取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌。对此，某班同学展开讨论后形成以下观点，其中不正确的是　（　　）
A.这是伪科学的欺骗行为
B.此人也许真有不导电的特异功能
C.此人与大地之间一定有良好的绝缘
D.他去抓那两根电线前，零线已被助手切断
B
3．在下列现象中：（1）插座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中增加了大功率用电器；（4）户外输电线绝缘皮损坏。可能引起家中保险丝熔断的是（ ）
A.只有（1）（2）
B.只有（2）（3）
C.只有（2）（4）
D.只有（1）（3）
D
4.在小明家的照明电路中，接有规格符合要求的熔丝，当开关一闭合，保险丝就立即熔断，电灯不亮。发生此现象的原因可能是 （ ）
A.电灯的灯座内短路 B.电路某处接触不良
C.将开关接在了零线上了 D.开关两接线柱间短路
A
5.在家庭电路中，闭合某一用电器开关，发现原来亮着的灯泡先变暗，然后熄灭，经检查发现保险丝熔断了，产生这一故障的原因是（ ）
A．开关接触不良
B．灯座中两个接线柱松动了
C．灯泡的灯丝断了
D．电路中使用的用电器总功率过大
D
6.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插人书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）
A．进户线火线上的熔丝烧断
B．进户线零线断了
C．书桌边的插座与零线断开
D．书桌边的插座与火线断开
C
7.保险丝断后，换上新保险丝，仍屡屡熔断，下列哪个原因是不可能的（ ）
A.新保险丝额定电流太小
B.电路中用电器总功率过大
C.某处短路
D.某处断路
D
