第三节 地图的阅读
图片预览
文档简介
(共57张PPT)
高山不见一寸土，
平地不见半亩田，
五洲四海没有水，
世界各地在眼前。

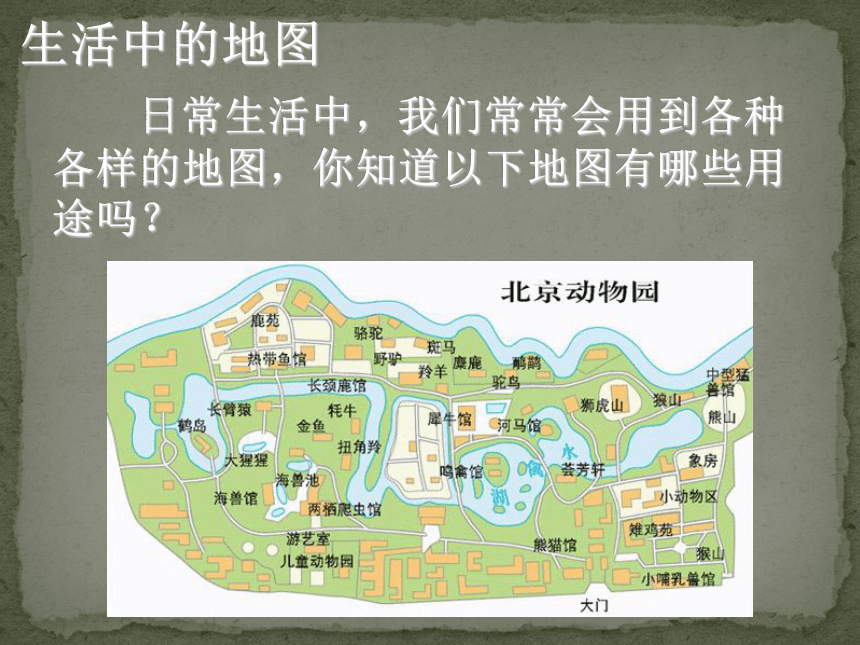

生活中的地图
日常生活中，我们常常会用到各种各样的地图，你知道以下地图有哪些用途吗？
交通旅游图

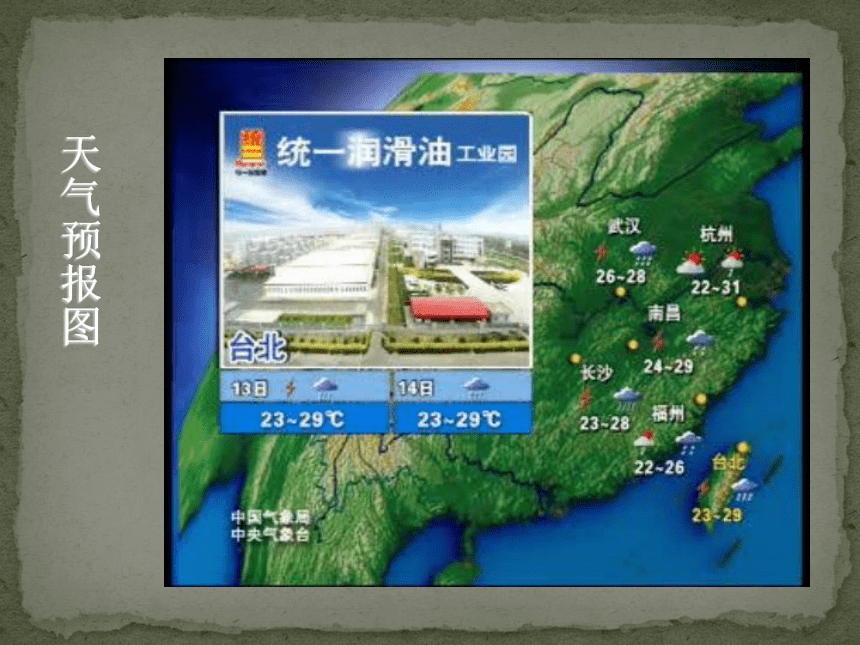

天气预报图
交通图

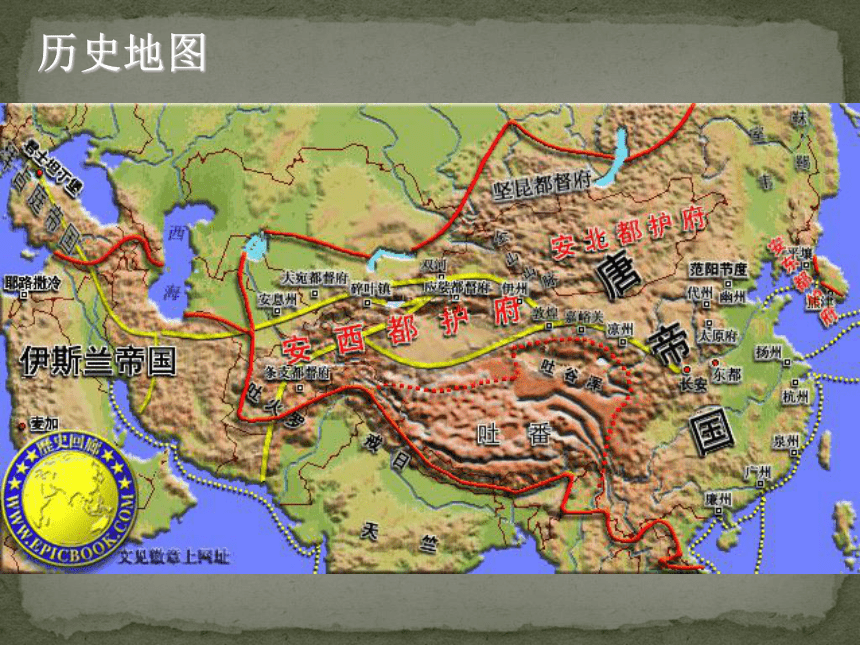

历史地图

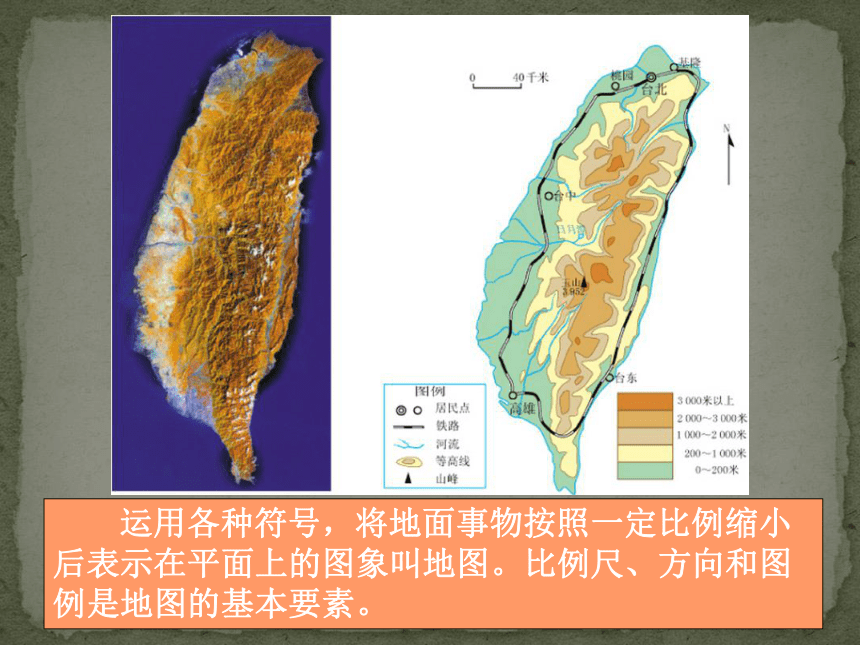

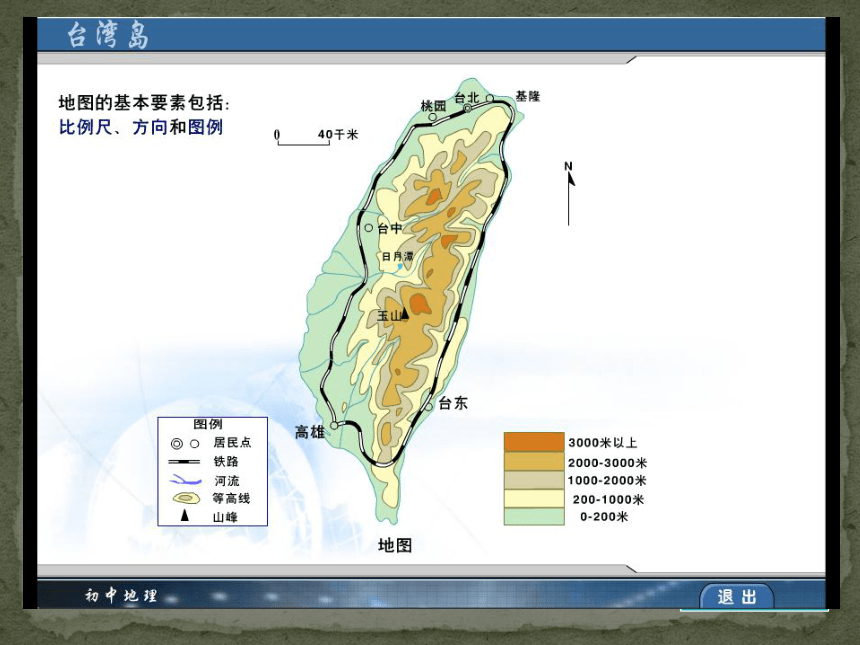

运用各种符号，将地面事物按照一定比例缩小后表示在平面上的图象叫地图。比例尺、方向和图例是地图的基本要素。

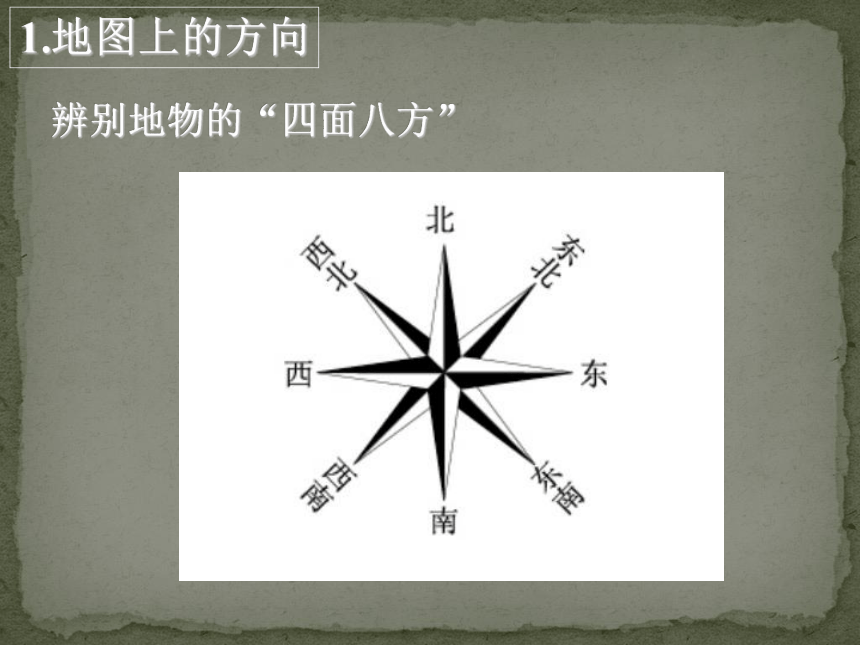

1.地图上的方向
辨别地物的“四面八方”

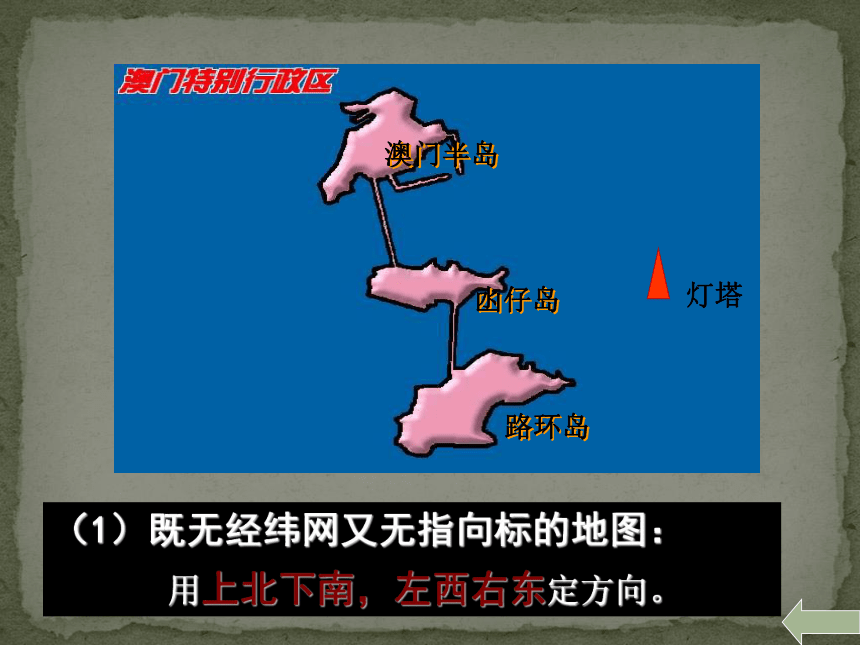

澳门半岛
凼仔岛
路环岛
澳门半岛
凼仔岛
路环岛
灯塔
（1）既无经纬网又无指向标的地图：
用上北下南，左西右东定方向。
（2）有指向标的地图：根据指向标定方向。
北
南
西
东
学校在农业实验区的什么方向？
D
西北
（3）有经纬网的地图：
先根据经线定南北方向，再沿纬线定东西方向
东
西
南
北
西
东
南
北
练习：上图中，营地在Ａ点的什么方向？
南极点
营地
A
南极点
营地
A
南
西
答案：正西方
练习：上图中，营地在Ａ点的什么方向？
表示图上距离比实地距离缩小的程度。
2.地图上的比例尺：
比例尺=
图上距离
实地距离
公式:
0
10
10
20
30
40
50千米
（1）线段式比例尺：
画在地图上，单位长度为１厘米，并注明１厘米代表实地距离多少千米。
上图所示比例尺可理解为：图上1厘米代表实地
距离10千米，即10000米，即1000000厘米。因此该
地图比实际情况缩小了1000000倍。
归 纳：
（2）文字式比例尺：
直接在地图上用文字写明１厘米代表实地距离多少千米。
（3）数字式比例尺：
在地图上用比例式或分数式表示图上距离比实地距离缩小的倍数。
三种不同形式的比例尺比较:
比较大小
1
400 0000
1
8000 0000
0
40千米
1：80 0000
比较下列地图的比例尺的大小:
>
比例尺较大
显示范围小
内容较详细
比例尺较小
显示范围大
内容较简单
地图上的比例尺
1、比例尺是个分式，分母越大，比例尺就越 ；
2、比例尺越大，表示的地区范围就越 ，内容就越 ；
3、比例尺越小，表示的地区范围就越 ，内容就越 。
小
小
详细
大
简略
1.图例：
地图上通常都有各种符号，它们是用来简略地表示各种地理事物的。对这些符号含义的说明就是图例。
2.注记：
在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深等的数字，都叫注记。
图例和注记
3.将1厘米代表180千米的地图的比例尺放大到原图的2倍，则新图的比例尺是
A . 1:18000000 B .图上1厘米代表实地距离90千米
C . 1:360 D .图上1厘米代表实地距离360千米
2.按照1厘米代表500千米的比例尺绘一幅中国政区图，图幅边框的长度和高度不得小于
A. 11×10厘米 B. 10×11厘米
C. 6 ×5 厘米 D. 10×8 厘米
一、单选题
1.在中国交通图上，量得上海至贵阳的直线距离为5厘米，两地的实际直线距离为1500千米，该图的比例尺为
A. 1:300 B. 1:300000 C. 1:3 000000 D. 1:30000000
复习与巩固：
5.一个南极考察队员，从极点向正北走了60米，又向正西走了80米，这时他在出发点的
A .西北方100米处 B .西北方60米处
C .正北方100米处 D .正北方60米处
4.乙地(175°E，38°N)位于甲地(145°W，35°S)的
A .东北方 B .西北方
C .西南方 D .东南方
6.两幅地图图幅大小相同，那么
A .比例尺大的幅图，所表示的范围小，内容详细
B .比例尺大的幅图，所表示的范围大，内容详细
C .比例尺小的幅图，所表示的范围大，内容详细
D .比例尺小的幅图，所表示的范围小，内容简单
7.关于右图各点相对方位的叙述中正确的是
A .甲在乙的正北方
B .丙在丁的正西方
C .甲在丙的正西方
D .丁在乙的正西方
甲
丙
乙
丁
150°W
30°E
N
8.根据图中的经纬网判别：
(1)图中D在C的 方向
(2)图中A在D的 方向
(3)图中B在A的 方向
正南
正西
东北
本节知识小结
地图的基本要素
方向
比例尺
图例和注记
(1)用上北下南，左西右东定方向
(2)根据指向标定方向
(3)用经纬网定方向
（1）线段式比例尺
（2）文字式比例尺
（3）数字式比例尺
读图：甲乙两地海拔及他们之间的相对高度分别是多少米？
500m
1000m
500m
1500m
例1：图中，A点的海拔是____________，B点的海拔是___________，AB两点的相对高度是_____________，BC两点的相对高度是______________，AC两点的相对高度是________________.。
1500米
500米
1000米
1000米
2000米
地图上海拔相同的相邻各点的连线。
二.等高线地形图
等高线：
绘制原理
绘制原理：把地面上海拔高度相同的点连成的闭合曲线垂直投影到一个标准面上，并按比例缩小画在图纸上，就得到等高线。
(1)同线等高。
(2)同图等距：等高距即
指两条相邻等高线之间
的高度差。
(3)等高线闭合但不相交，同一副幅图中不一定闭合，重合处形成陡崖。
(4)等高线密集处，坡陡；稀疏处，坡缓。
(5)0米等高线表示海岸线。
等高线的基本特征：
等高线 。
坡陡的地方
坡缓的地方
等高线 。
密集
稀疏
山
山体的不同部位
山顶
山脊
缓坡
陡坡
鞍部
山谷
六种基本地形等高线
山顶、山脊、山谷、鞍部、陡崖
100
200
150
闭合曲线，内高外低
山脊线(等高线弯曲处)
山脊线称为分水线(分水岭)
100
250
150
200
等高线向低处凸出
200
100
山谷线称为集水线(水流)
山谷线(等高线弯曲处)
等高线向高处凸出
在等高线图上，山脊和山谷都是等高线弯曲处，
(等高线呈“V”型处)如何判别？
规律总结：山脊和山谷的判别方法
方法3 根据水由高处往低处流，山脊处的水是由中部流向两侧，山谷处的水是由两侧流向中部。
方法1 山脊部位等高线向低处凸出,山谷部位等高线向高处凸出。“凸低则高，凸高则低”
方法2 内部海拔高,外围海拔低,即“内高外低”为山脊；外围海拔高,内部海拔低,即“外高内低”为山谷。
两对等高线凸侧互相对称时，为山岳的鞍部，也叫山的垭口。一般会是翻山道路所在处。
一对等高线的中部。
一对等高线的重叠部位。
陡 崖
例3：说出下图表示的地形类型的名称，并说出字 母所在地表示的地形名称。
山峰
鞍部
山脊
山谷
山谷
请你把手握成拳头，将它看成是一个地形区。右边是该地形区的平面图，左边是它的等高线图，用你的拳头对照着比比看，你会发现什么？
蓝色代表海洋
绿色代表平原
黄色代表高原、
丘陵和山地
褐色代表高山
白色代表雪线以上
分层设色地形图
高原
平原
五种基本地形:高原、平原、山地、丘陵、盆地
山地
丘陵
盆地
平坦
中间低四周高
起伏小，坡度和缓
起伏大坡度陡（山高谷深）
平坦，边缘部分陡峭
相对高度
低于200米
不一定
低于200米
超过500米
超过500米
海拔
平原
盆地
丘陵
山地
高原
地形剖面图
新乡市地形图
世界政区图
我校地理兴趣小组准备到郊外的山地进行定向越野活动，事先需要设计行动方案。
听说以色列和巴勒斯坦又发生了冲突，我想知道这两个地方在哪里。
国庆节快到，安阳的表弟到新乡，我将带他参观和谐公园、百货大楼、外国语学校等。我应该怎样安排线路和乘车？。
新乡市交通图
人们如何选择地图？
根据使用目的
