欢迎走进我的课堂
电动机
第四节
奥斯特实验说明了什么？
通电导体周围存在着磁场。
思考一下

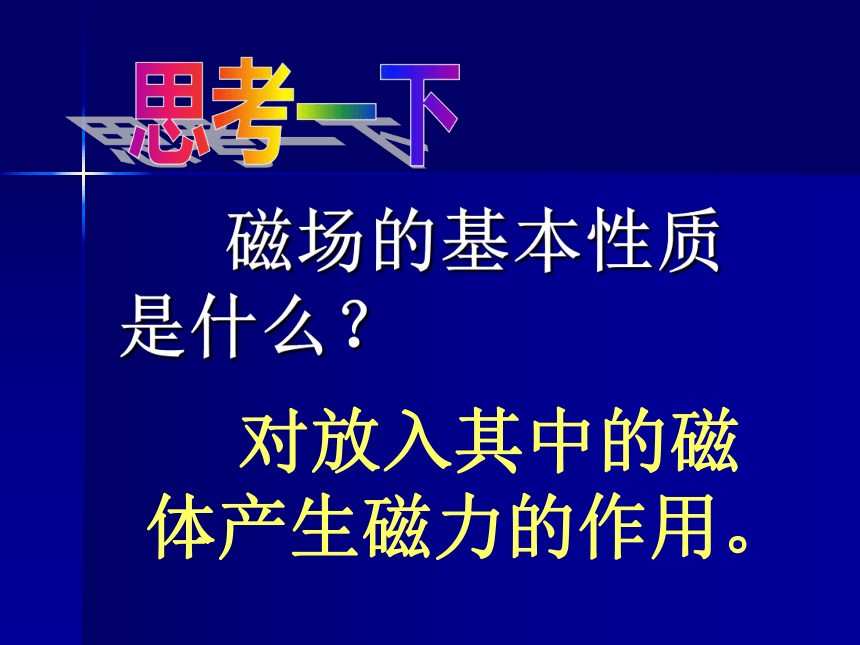

磁场的基本性质是什么？
对放入其中的磁体产生磁力的作用。
思考一下
那么，通电导线或通电线圈在磁场中会不会受到力的作用？
思考一下
总结一下
1.通电导线和通电线圈在磁场中会受到力的作用。
2.通电导线和通电线圈的受力方向跟电流方向和磁感线方向有关。
应用
根据通电线圈在磁场中受力转动的原理，制成了电动机。
机床、水泵，需要电动机带动

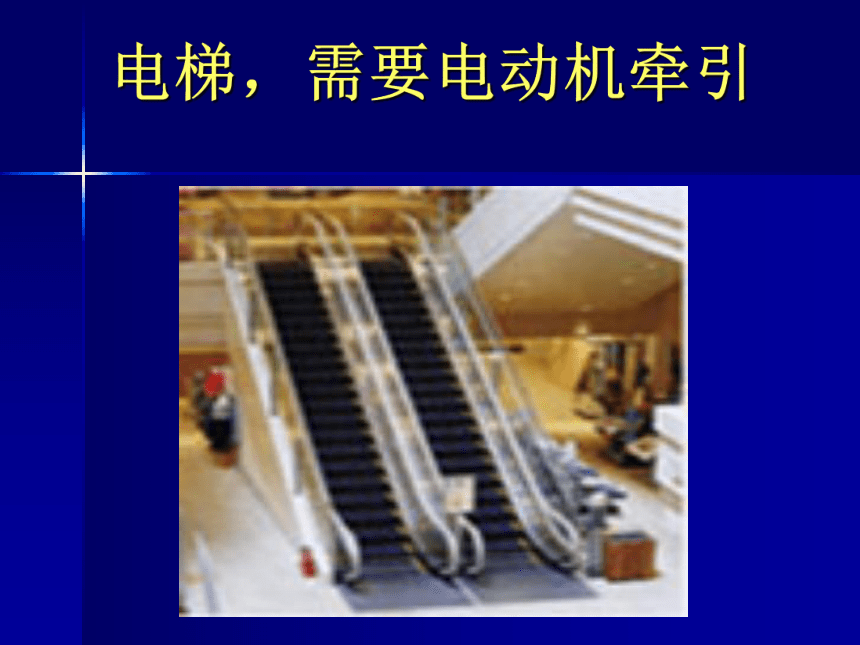

电梯，需要电动机牵引
家庭中的电扇、冰箱、洗衣机，甚至各种电动玩具都离不开电动机……
同学们已经知道电动机是根据通电线圈在磁场中受力转动的原理的原理制成的。
那么，同学们能不能想像一下电动机的结构是什么样子呢？
思考一下
一、电动机的基本构造
通电线圈
磁场
S
线圈
磁极
+电源-
N
磁极
我们知道电动机都是连续转动的，可是从刚才观看的第二个实验中，我们看到，这样的通电线圈在磁场中会发生扭转，是无法连续转动的。
这是电动机的基本结构吗？
如果是，我们怎样才能让它连续转动？
发现问题
+
线圈受到的力使它顺时针转动
分
析
一
下
线圈由于惯性会越过平衡位置
分
析
一
下
受力平衡
线圈受到的力使它逆时针转动
分
析
一
下
阻碍转动
线圈不能连续转动，是因为越过平衡位置以后，它受到的力要阻碍它的转动。
如果设法改变后半周电流的方向，则线圈就能够继续转动。
如果每转动半周就改变一次电流方向，线圈就能连续转动。
结论
换向器：改变电流方向的元件。如图9.6-6，两个彼此绝缘的铜半环E和F跟线圈两端相连，并随线圈一起转动。
转子：能够转动的部分。
定子：固定不动的部分。
电动机的基本构造
换向器
电刷
交流电动机和交流电动机
将电能转化为机械能。
构造简单、控制方便、体积小、效率高、功率可大可小、不像内燃机那样污染环境。
分类
能量转化
优点
二.生活中的电动机
三、自制小小电动机
课后完成“想想做做”
1.电动机主要由
和 组成，是利用 线圈在 里受力转动的原理制成的。
通电
定子
转子
磁场
动手动脑学物理
2.一台直流电动机的额定电压是220V,额定功率是5.5KW，它正常工作时的电流是多大 连续工作2h耗电多少？
解:
U=220V,P=5.5KW=5500W
I=P/U=5500W/220V=25A
W=Pt=5.5KW×2h=11KW·h
3.设计一个电路，是直流电动机在人的操作下既能正传，也能反转。电动机的符号是 。
M
M
