(共21张PPT)
第二章 机械振动
3.2 波的描述
选择性必修 第一册

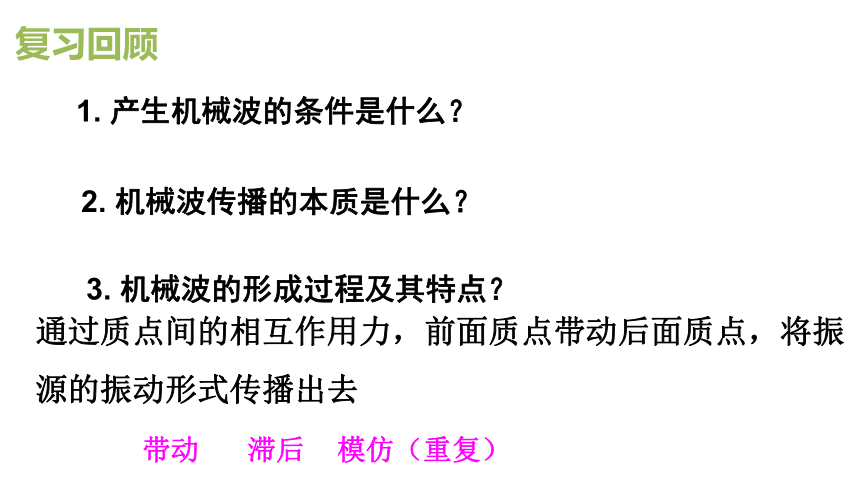

1. 产生机械波的条件是什么？
3. 机械波的形成过程及其特点？
复习回顾
2. 机械波传播的本质是什么？
通过质点间的相互作用力，前面质点带动后面质点，将振源的振动形式传播出去
带动 滞后 模仿（重复）

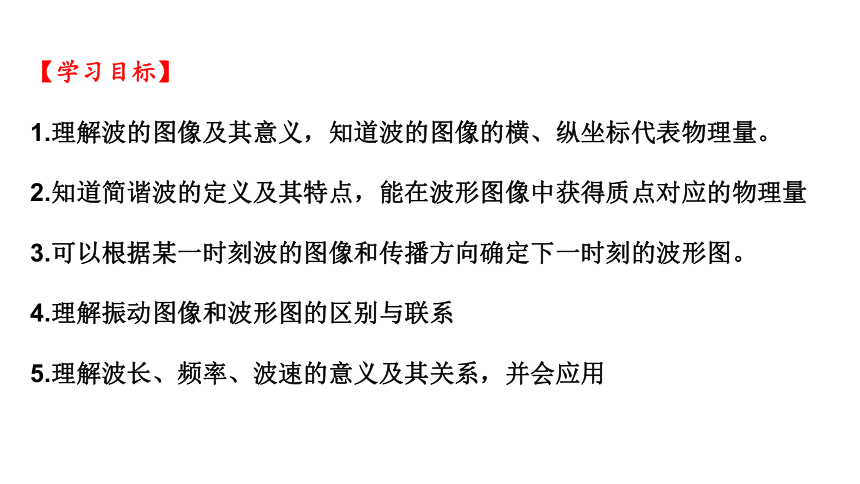

【学习目标】
1.理解波的图像及其意义，知道波的图像的横、纵坐标代表物理量。
2.知道简谐波的定义及其特点，能在波形图像中获得质点对应的物理量
3.可以根据某一时刻波的图像和传播方向确定下一时刻的波形图。
4.理解振动图像和波形图的区别与联系
5.理解波长、频率、波速的意义及其关系，并会应用

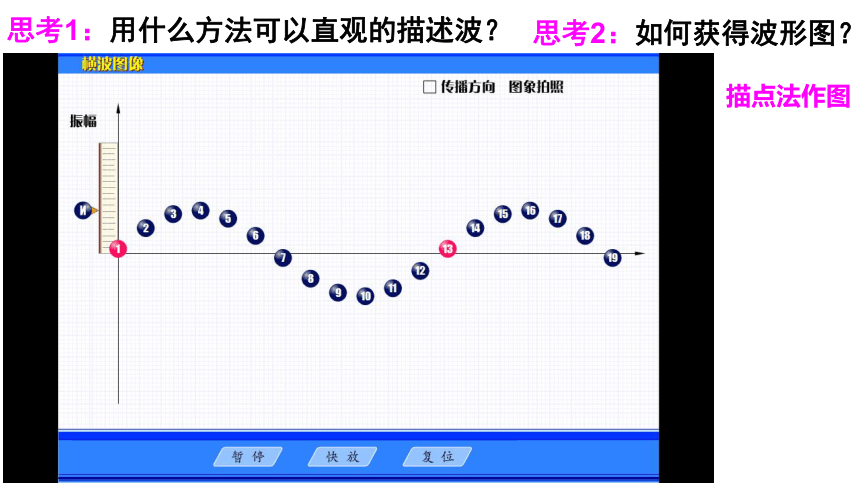

思考1：用什么方法可以直观的描述波？
思考2：如何获得波形图？
描点法作图

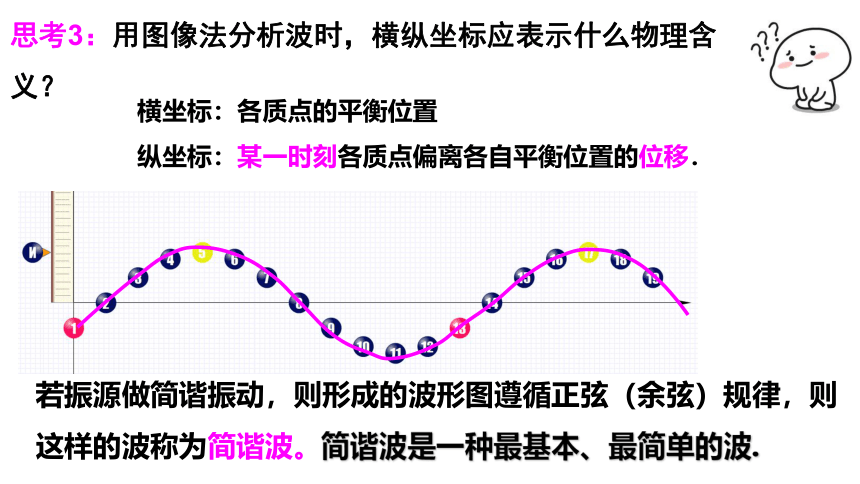

若振源做简谐振动，则形成的波形图遵循正弦（余弦）规律，则这样的波称为简谐波。简谐波是一种最基本、最简单的波.
横坐标：各质点的平衡位置
纵坐标：某一时刻各质点偏离各自平衡位置的位移．
思考3：用图像法分析波时，横纵坐标应表示什么物理含义？
t/s
x/m
5
-5
0
2
4
6

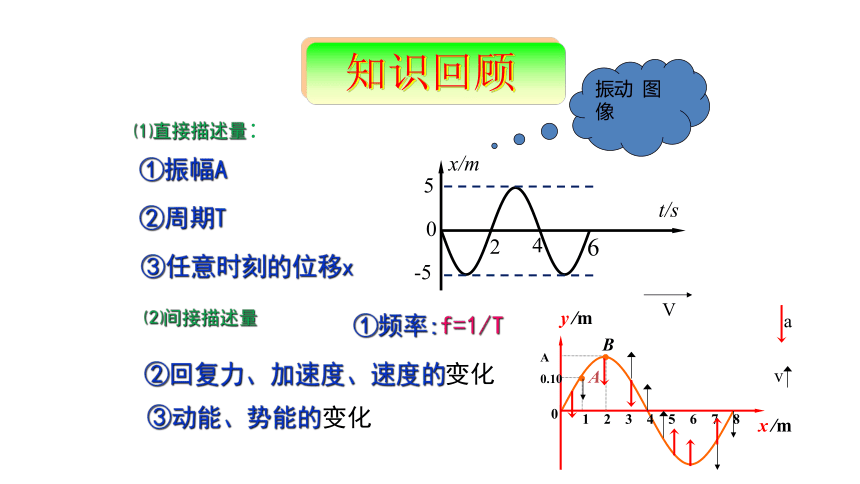

⑴直接描述量：
①振幅A
②周期T
③任意时刻的位移x
⑵间接描述量
①频率:f=1/T
③动能、势能的变化
②回复力、加速度、速度的变化
知识回顾
振动 图像
A
y /m
x /m
1 2 3 4 5 6 7 8
0
B
0.10
A
V
v
a

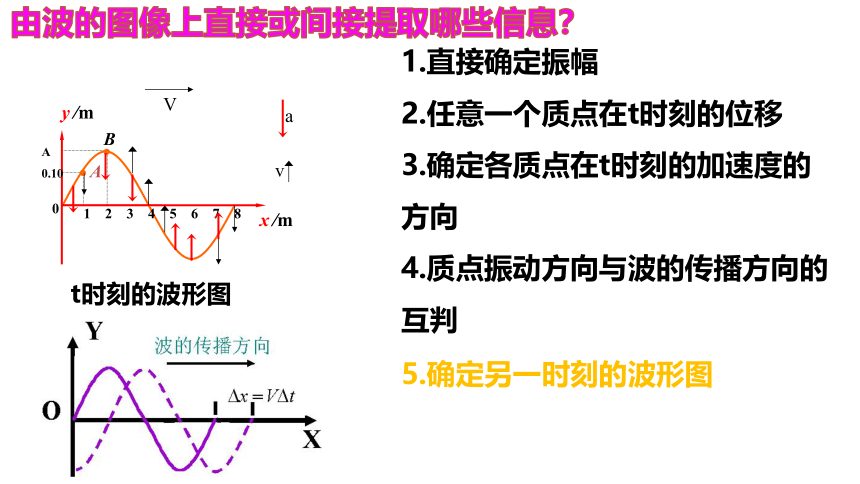

1.直接确定振幅
2.任意一个质点在t时刻的位移
3.确定各质点在t时刻的加速度的方向
4.质点振动方向与波的传播方向的互判
t时刻的波形图
A
y /m
x /m
1 2 3 4 5 6 7 8
0
B
0.10
A
V
v
a
5.确定另一时刻的波形图
形象记忆

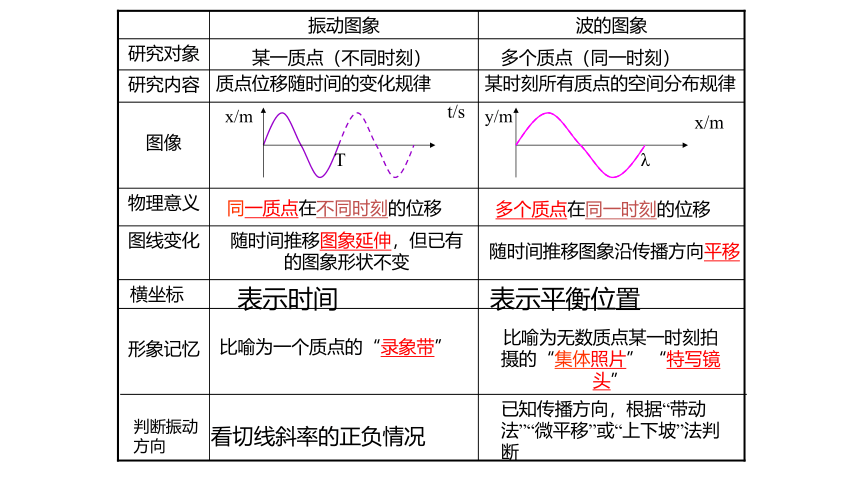

图线变化
物理意义
y/m
x/m
图像
研究内容
研究对象
波的图象
振动图象
质点位移随时间的变化规律
某时刻所有质点的空间分布规律
多个质点在同一时刻的位移
同一质点在不同时刻的位移
随时间推移图象延伸，但已有的图象形状不变
随时间推移图象沿传播方向平移
比喻为一个质点的“录象带”
比喻为无数质点某一时刻拍摄的“集体照片” “特写镜头”
看切线斜率的正负情况
已知传播方向，根据“带动法”“微平移”或“上下坡”法判断
某一质点（不同时刻）
多个质点（同一时刻）
横坐标
表示时间
表示平衡位置
判断振动方向
t/s
T
x/m
λ

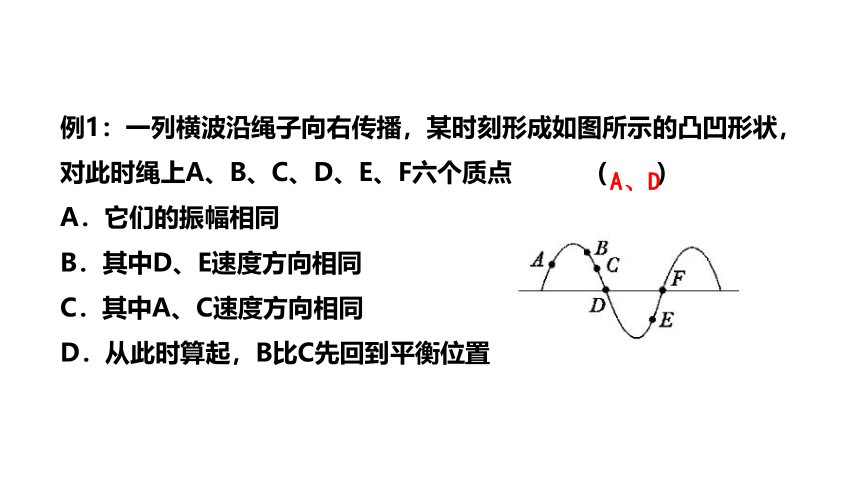

例1：一列横波沿绳子向右传播，某时刻形成如图所示的凸凹形状，对此时绳上A、B、C、D、E、F六个质点 ( )
A．它们的振幅相同
B．其中D、E速度方向相同
C．其中A、C速度方向相同
D．从此时算起，B比C先回到平衡位置
A、D
例2：一列横波沿x轴正向传播，a、b、c、d为介质中沿波传播方向上四个质点的平衡位置。某时刻的波形如图12－2－5所示，此后，若经过3/4周期开始计时，则如图12－2－6所示描述的是 ( )
A．a处质点的振动图象
B．b处质点的振动图象
C．c处质点的振动图象
D．d处质点的振动图象
B
问题探究：当1质点振动一个周期，波传播到了哪个点？波形图如何？1质点再振动一个周期，波又传播到了哪个点？波形又如何？
二、周期和频率
(3)每经历一个周期，原有的波形图不改变。
(1)波的周期（或频率）应由波源决定，与传播波的介质无关。
(2)每经过一个周期的时间波就沿传播方向传播一个相同的距离。
1、波源质点振动的周期（或频率）就是波的周期（或频率）
2、几点说明
问题探究：哪两个点的距离是一个波长呢？
三、波长
（1）物理意义：表示波在空间上具有周期性
（2）定义：在波的传播方向上，振动步调总是相同的两个相邻质点间的距离，叫作波长，通常用 λ 表示
（3）波长的理解:
在横波中，两个相邻波峰或两个相邻波谷之间的距离等于波长。
在纵波中，两个相邻密部或两个相邻疏部之间的距离等于波长。
从波形图可以直接读出波长
四、波速
1、单位时间内振动所传播的距离叫做波速。
3、几点说明
(2)一列波在同一均匀介质中是匀速传播的
波速与质点的振动速度相同吗？
(1)波速的大小由介质的性质决定，同一列波在不同介质中传播速度不同。
反映振动在介质中传播的快慢程度.
2、物理意义
例3.一列简谐横波某时刻的波形如图所示,该时刻a、b两质点均到达波峰位置,c质点加速度正在增大。下列判断正确的是( )
A.a、b两质点之间的距离为半个波长
B.a、b两质点振动开始时刻相差一个周期
C.a质点完成全振动的次数比b多一次
D.a质点完成全振动的次数比b少一次
BD
例题3、一列横波沿直线传播，在传播方向上有A、B两点，相距1.2m，当波刚好到达B点时开始计时，已知4秒内，A位置的质点完成8次全振动，B位置质点完成10次全振动。这列波的波长为多少？频率为多少？速度为多少？
波长λ=0.6m
频率f=2.5Hz
波速v=1.5m/s
1
2
3
ｘ/cm
ｙ
ｏ
例题4： 下图的实线是一列简谐波在某一时刻的波形曲线，经0.5秒后，波形如图中的虚线所示。该波的周期 T 大于0.5秒
(1)、如果波是向左传播的，波速是多大？周期是多大？
(2)、如果波是向右传播的，波速是多大？周期是多大？
ｔ秒时的波形
ｔ＋0.5秒时的波形
48
36
24
12
解答：
1、如果波向左传播，波形向左移动了
2、如果波向右传播，波形向右移动了
拓展：若把条件“设该波的周期T大于0.5s”去掉，该题又该如何解答？
小 结
四．从波的图象上可获得哪些信息（间接描述量）
三．从波的图象上可获得哪些信息（直接描述量）
二、波的图象的物理意义
一、波的图象
五．描述波的四个物理量
六．振动图像和波形图的相同点和不同点
