第2章 对环境的察觉 光路图复习

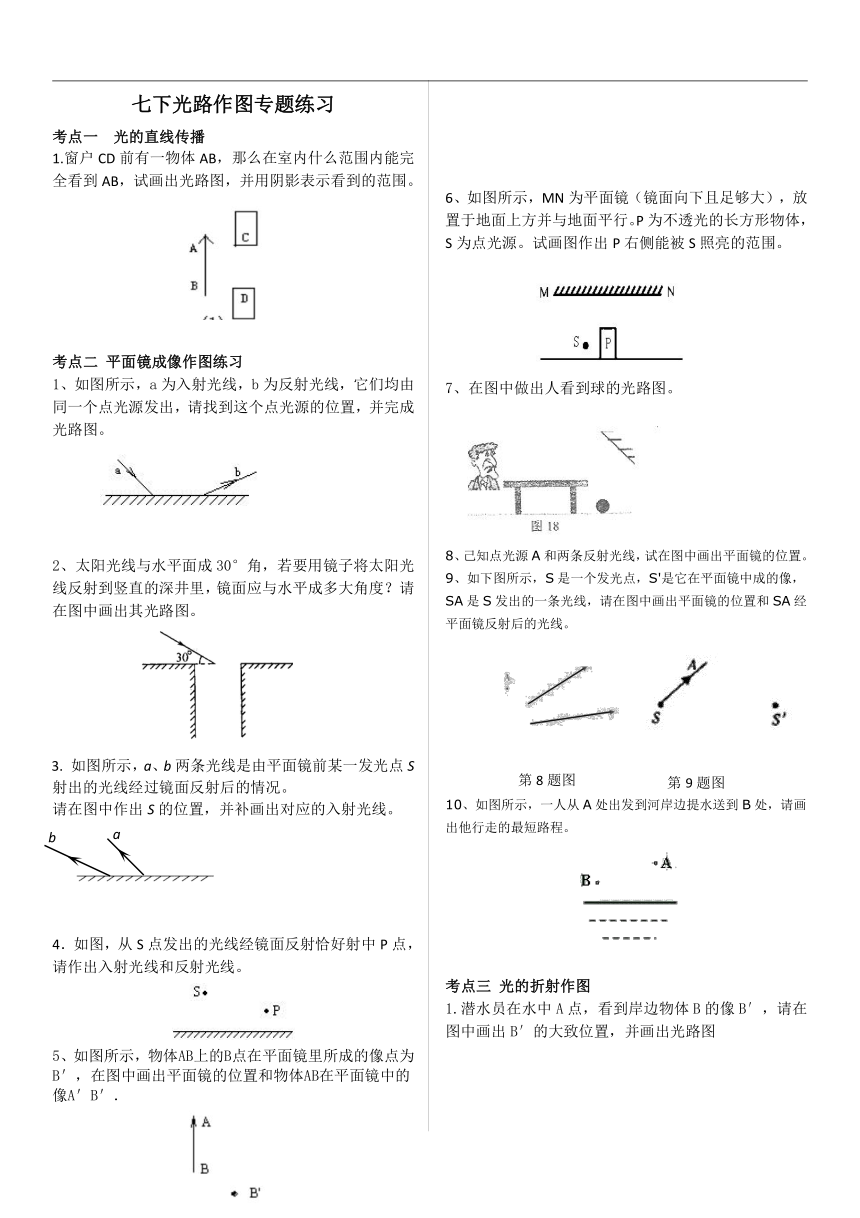

七下光路作图专题练习
考点一 光的直线传播
1.窗户CD前有一物体AB，那么在室内什么范围内能完全看到AB，试画出光路图，并用阴影表示看到的范围。
考点二 平面镜成像作图练习
1、如图所示，a为入射光线，b为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。
2、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
3. 如图所示，a、b两条光线是由平面镜前某一发光点S射出的光线经过镜面反射后的情况。
请在图中作出S的位置，并补画出对应的入射光线。
4．如图，从S点发出的光线经镜面反射恰好射中P点，请作出入射光线和反射光线。
5、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．
6、如图所示，MN为平面镜（镜面向下且足够大），放置于地面上方并与地面平行。P为不透光的长方形物体，S为点光源。试画图作出P右侧能被S照亮的范围。
7、在图中做出人看到球的光路图。
8、己知点光源A和两条反射光线，试在图中画出平面镜的位置。
9、如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
10、如图所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程。
考点三 光的折射作图
1.潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图
2.请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．
考点四 透镜作图练习
1.完成下列光路图
a
b
第9题图
第8题图
