1.3地球的圈层结构课件（24张）

(共24张PPT)
地球的圈层结构

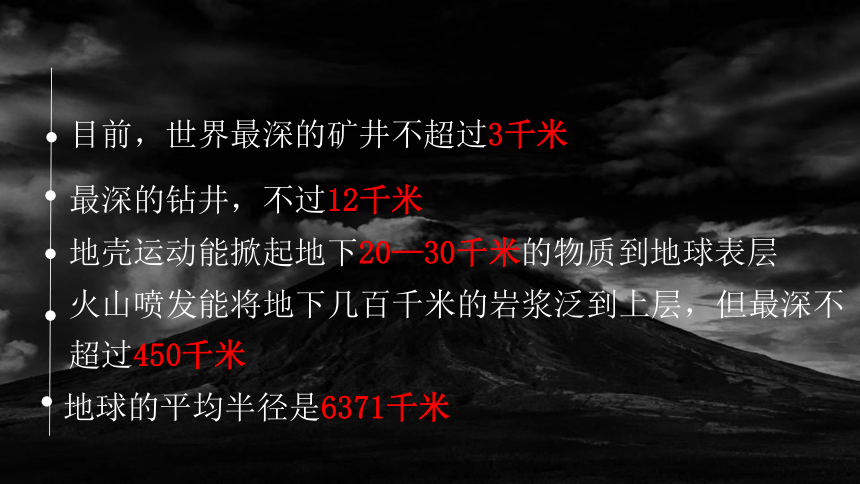

目前，世界最深的矿井不超过3千米
最深的钻井，不过12千米
地壳运动能掀起地下20—30千米的物质到地球表层
火山喷发能将地下几百千米的岩浆泛到上层，但最深不超过450千米
地球的平均半径是6371千米
如何知道地球内部的样子呢？

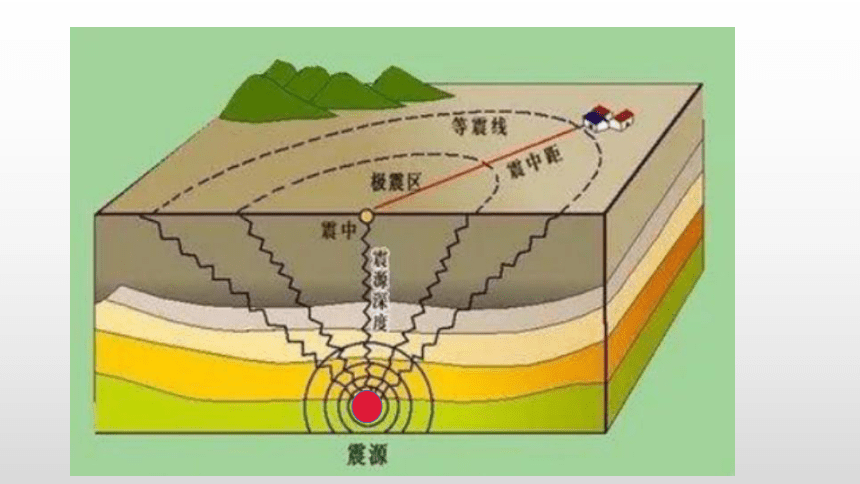

地震波

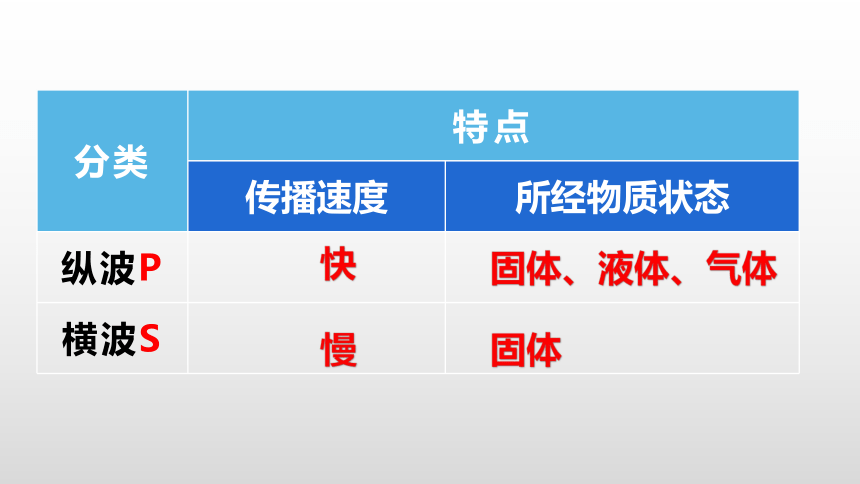

分类 特点
传播速度 所经物质状态

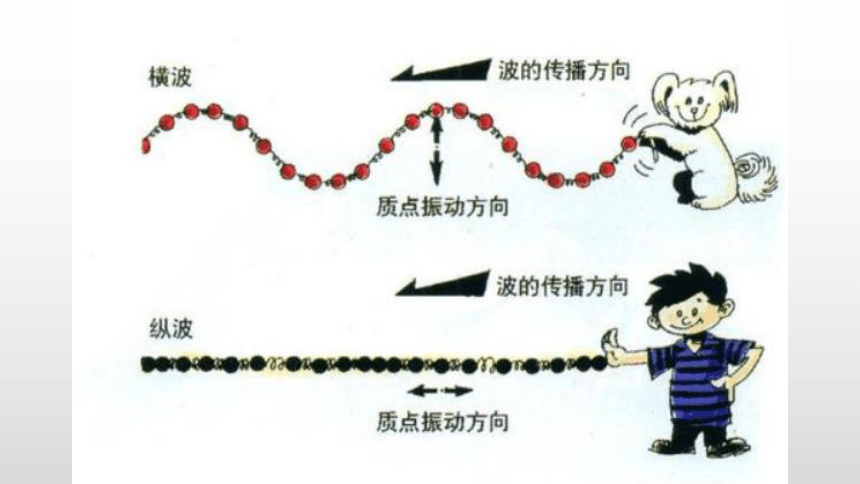

纵波P
横波S
快
固体、液体、气体
慢
固体
先上下颠簸
后左右摇晃

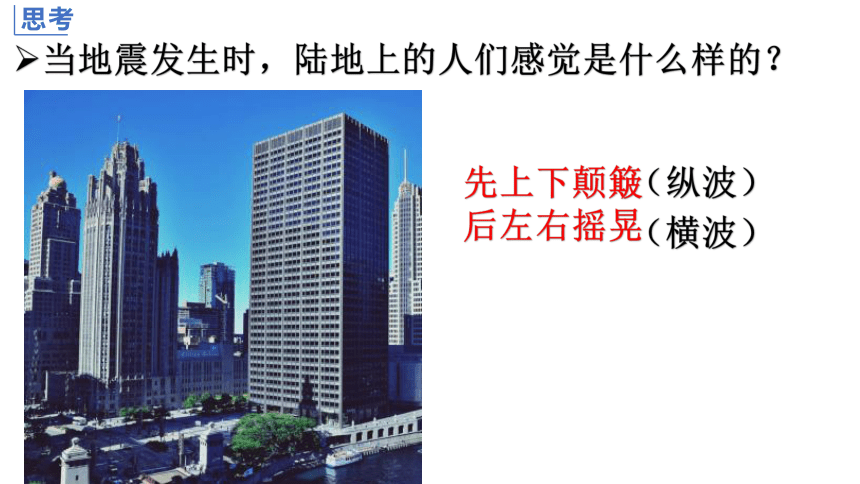

当地震发生时，陆地上的人们感觉是什么样的？
思考
（纵波）
（横波）
只有上下颠簸

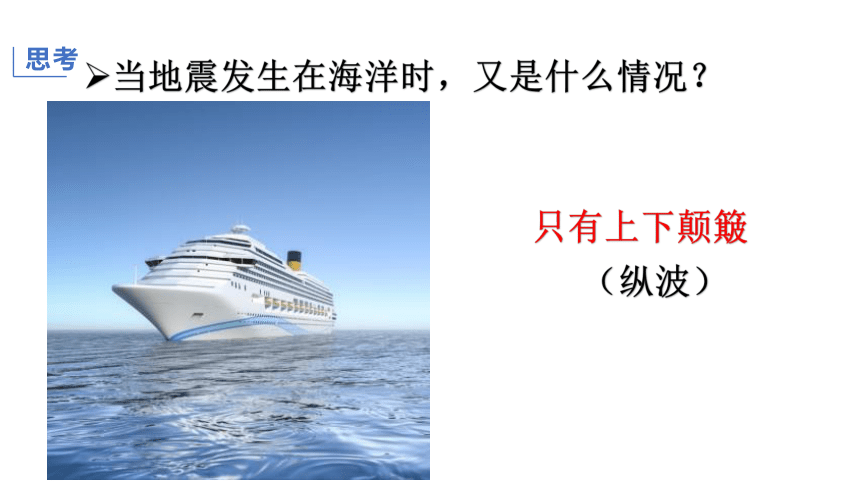

当地震发生在海洋时，又是什么情况？
思考
（纵波）
速度增大
纵波P变慢
横波S消失

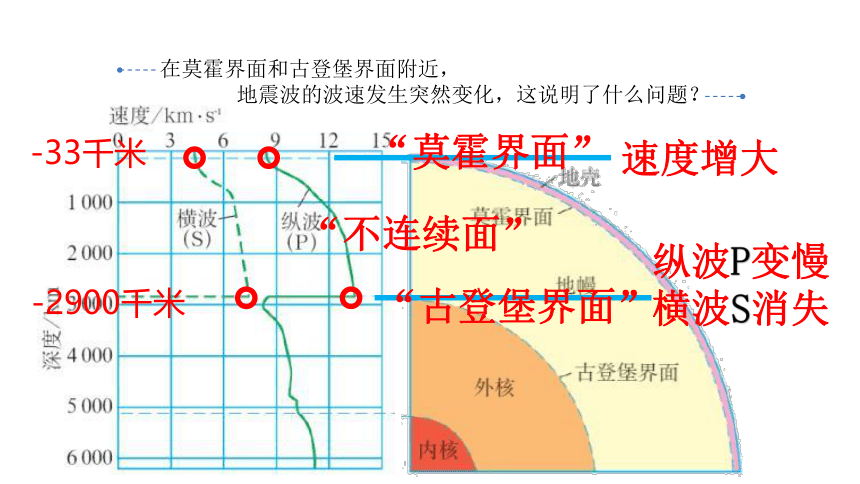

在莫霍界面和古登堡界面附近，
地震波的波速发生突然变化，这说明了什么问题？
-2900千米
-33千米
“莫霍界面”
“不连续面”
“古登堡界面”
地壳
莫霍界面
古登堡界面
地幔
外核
内核
地壳
地幔
地核
横波
地核
地壳
地幔
纵波
莫霍界面
古登堡界面
练习时间
导学案P12——主题探究一
复习与回顾
地壳最厚——喜马拉雅山
地壳最薄——马里亚纳海沟
古登堡界面2900千米
（地幔与地核分界线）
外核
内核
液态
固态
莫霍界面33千米
（地壳与地幔分界线）
地壳
软流层
岩石圈
上地幔
熔融物质
下地幔
地壳和上地幔顶部(软流层上部)，平均厚度100Km。
岩石圈
岩浆发源地
厚度约3400Km
主要成分：铁镍等金属
外核与地球的磁场形成有关
厚薄不均,平均厚度约17千米,
大陆厚(39-41千米) ,最厚处70千米，海洋薄(5-10千米)。
地球的
外部圈层结构
02
大气圈
水圈
生物圈
地球的外部圈层
大气圈使得地球温度变得和缓；
提供生物生存所必需的氧气；
大气圈中的各种天气现象与人类生活密切相关。
大气圈
悬浮物
气 体
氧 21%
氮 78%
组成：海洋（主体）、陆地上的河流、湖泊、沼泽、冰川、地下水等；最活跃的自然环境要素，连续但不规则。
作用：在地球表面物质迁移和能量转换起着十分重要的作用；不可或缺。
水圈
概念：地表和近地表各种形态水体的总称
概念：是地球表层生物的总称
分布：存在于水圈(全部)、大气圈(底部)、岩石圈(上部)
生物圈
生物从环境中获取物质和能量；
促进太阳能的转换；
改变大气圈和水圈的组成、改造地表的形态等。
莫霍面
地幔
地核
生物圈
大气圈
水圈
