苏教版高中通用技术 必修一3.2 设计的一般原则课件(46ppt)

(共46张PPT)
第三章 设计过程、原则及评价
设计的原则
1、创新原则 2、实用原则
3、经济原则 4、美观原则
5、道德原则 6、技术规范原则
7、可持续发展原则 （安全、科学）
如果你的家堆满了东西，那这个精巧的蛋形小餐桌再也合适不过了。蛋壳的下部能拉出五个椅子来，顶上还装有蓝色的小灯光，用餐完毕后，还能缩回贝壳的形状。
一、创新原则（核心性）
创新就是通过引入新概念、新思想、新方法、新技术等，或对已有产品的革新来创造具有相当社会价值的事物或形式。
手摇洗衣机
第一台电动
洗衣机
单缸洗衣机
双缸半自动
洗衣机
全自动滚筒
洗衣机
【案例分析】

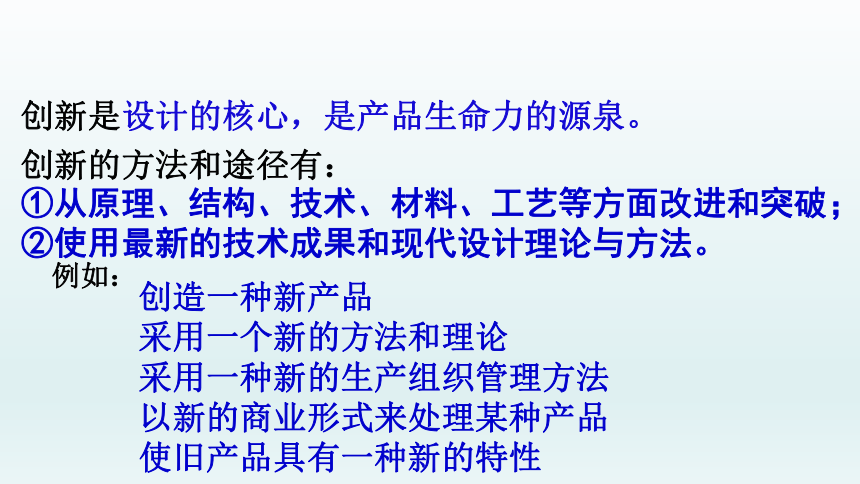

创新的方法和途径有：
创新是设计的核心，是产品生命力的源泉。
①从原理、结构、技术、材料、工艺等方面改进和突破；
②使用最新的技术成果和现代设计理论与方法。
例如：
创造一种新产品
采用一个新的方法和理论
采用一种新的生产组织管理方法
以新的商业形式来处理某种产品
使旧产品具有一种新的特性
外形的组合设计
瑞士军刀
模块组合设计
+
=
梳妆台
1、请大家热爱自己的生活，注意观察生活中，将生活中的不便变为方便这就是创新；
2、创新就在你身边。
小提示：
虽有乎千金之玉卮，至贵而无当，漏不可盛水……
——韩非子
这句话说明了什么？
请同学们想一想，一个产品如果失去了基本功能，还有使用价值吗？
对于产品设计来说，必须考虑到它的实用性。
二、实用原则（根本性）
设计实用性是指产品为实现其目的而具有的基本功能(使用价值)。（包括物理功能、生理功能、心理功能和社会功能。）
物理功能
性能
构造
可靠性
效率精度
方便性
爱好
安全性
宜人性
造型
色彩
生理功能
心理功能
社会功能
机理
个人价值
兴趣
装饰
社会地位
产品实用性
产品的实用性是从设计的目的出发的。
实用性的选择，要根据设计要求来确定，是在更好地达到设计要求的基础上考虑功能的增加或选择，而是否增加功能，还要考虑成本、使用对象是否需要等多种因素。
阅读P059 思考：
是否设计的产品实用功能越多越好
马上行动
水烧开时,提醒注意
美观,形象
开启出水口
稳定性好
受热面积大,热效率高
保护手不被金属把烫伤
手感舒适
便于倾倒
结合水壶造型特点分析其各部分的功能
同学们先不要看课本。用你的理解来谈谈什么是经济原则。
那怎样才算符合经济原则呢？
请同学们带着问题阅读课本60页。
三、经济原则
　　经济原则是指以最低的费用取得最佳的效果。
所谓最低的费用，是指产品在得到最优良的设计、实现最佳的功能的同时，所涉及到的各方面的成本的总量最小，但也要考虑社会效益。
修建青藏铁路时，为保护环境、保护野生动物提高了成本，但取得了较大的社会效益，大家想一想这是否也符合经济原则呢？
提高功能成本比的方法：
2、价格不变，增加功能。
3、增加功能，降低成本。
1、功能不变，降低成本。
功能成本比＝功能／成本
价值优化原理
四、美观原则
爱美之心，人皆有之
好的产品也能让人们从
产品的外观和造型上得
到美的体验，享受
精神上的愉悦。
你喜欢哪一款？
外观美的实现：
外观的美通过造型、大小比例、材质、色彩、装饰图案等设计组合来表达。
产品设计中美观性是多元的,它要受到消费者主观因素、功能、技术、文化传统等多
方面的影响，故技术产品在设计时应考虑多方面因素。
（1)技术产品的设计要有利于维护、完善社会伦理道德，推进人类文明的发展； 例如：
(2) 以人为本，利于人的身心健康和环境保护；
例如：
赌博机、ATM机密码盗取器的设计
“大头奶粉”、“给瓜子美容”的毒瓜子、毒大米、毒豆芽、黑心汤圆、毒火腿、用工业染料染黄的腐竹、死鸡做成的扒鸡、黑心棉、假酒、假烟
(3) 设计中要遵循知识产权相关法律，不盗用和抄袭他人的设计成果。
例如：
盗版出版物、盗版光盘
牢记：道德原则是一切原则之先，不道德设计一票否决。
盗取银行卡密码器：假键盘套取客户密码
具有全球漫游功能的移动电话可以在全世界上百个国家自由地漫游通话，为什么？因为这么多的国家都使用相同的移动电话技术规范来建设它们的电话信号收发设备，所以手机就可以在世界各地畅通无阻地使用。
※ 技术规范：有关开发生产技术的知识、领域、方法和规定的总和。 ※ 技术规范有强制性的，也有推荐性的； ※ 技术规范是发展的。
考考你
请问以下各种标志的名称及含义。
TCO-99认证标志　
中国质量认证中心
CCC认证标志
长城标志又称CCEE安全认证标志，为电工产品专用认证标志
iso9002质量认证标志
加拿大csa认证标志
TCO-95认证标志　
任何电气、医疗或机械产品，只要有S标志，就说明它已经经过测试且符合欧盟的产品安全标准。
S 标志
GS标志
任何电气、机械或机电产品只要带有GS标志就表明它是经过测试符合德国的产品安全标准。
欧洲共同体ce认证标
主要有玩具、低压电器、医疗设备、电讯终端（电话类）、自动衡器、电磁兼容、机械等。
UL 分级标志
是美国保险商协会安检实验所（ Underwriter Laboratories Inc. ）目前 UL 共有近 800 多套标准。
如果没有技术规范将会怎样？
技术规范的意义:
①设计的规范方便交流（如技术图样的规范）和加工制作标准件；
②避免出现各种质量和安全方面的事故；
③产品的技术规范便于使用和维护，有利于产家打开市场 。
可持续发展原则:指产品的设计既满足当代发展的需求，又考虑未来发展的需要（即不以牺牲后人的利益和长远的利益为代价来满足当代人的需求）。
①尽可能选用可再生的资源和可重复使用的材料；如：
②尽量减少原料和自然资源的使用；
如：
③尽量减少对环境的污染；
如：
④尽量降低产品在生产中的损耗；
⑤尽可能降低产品使用的能源消耗和材料消耗；
⑥还要考虑使用和回收问题。
分析：设计中如何体现可持续发展原则
环保餐具
减少过渡包装
电动自行车
小组讨论 除了书上的七种原则以外，设计还应该遵循哪些原则？ 　
（本质性）
总结：
在实际运用中，各个原则并不是独立的，它们之间有着相互联系，相互制约、相互影响的关系。设计的一般原则要求我们在设计中要考虑到人文因素和人机关系，要树立创新意识，同时要具有对人、社会、环境的责任感。这些原则可以同时遵守，但侧重点会有所不同。在运用中既要综合考虑，又要分清主次。
知识脉络图
创新
实用
经济
美观
道德
技术规范
可持续发展
相互制约
要坚持
努力达到
相互促进
变化发展
全面兼顾
有所侧重
灵魂
创新
1、电话发展了好几代，从砖头式的大哥大，到现在小巧玲珑、功能齐备的手机这都显示出手机设计的（ ）原则
A、经济性 B、可持续发展性
C、创新性 D、实用性
C
2、计算机是我们经常用到的工具，但使用时间长了会让手腕酸疼，因此有人设计出了保护手腕的键盘，这运用了（ ）
A、科学性 B、实用性
C、美观性 D、创新性
B
3.某厂家将锅的长柄设计成可拆卸式，以减小包装体积，节省运输空间。该可拆卸式手柄的设计体现了设计的（ ）
A、经济原则 B、美观原则
C、技术规范原则 D、道德原则
4．以下削铅笔工具的更新，主要体现了设计原则中的（ ）
①实用原则 ②美观原则 ③创新原则 ④经济原则 ⑤可持续发展原则
A．①②④ B．①③⑤ C．①②③ D．①③④⑤
A
C
5．路边的人行道上安装了很多漂亮的椅子，这一做法 主要体现了设计的（ ）
A. 科学和美观原则 B. 实用和美观原则
C. 可持续发展原则 D. 经济和道德原则
6．家中的灯管或灯泡坏了，购买之前一定要搞清产品的规格，比如说功率、接口、外形尺寸等，否则你只能带上旧的产品。这说明设计要遵循（ ）
A.美观性原则 B. 经济性原则
C. 实用性原则 D. 规范性原则
B
D
7．人类设计了各种各样的永动机，但都以失败告终，说明设计必须遵循（ ）原则。
安全性 B. 科学性
C. 道德性 D. 技术规范性
8．日本一家公司开发研制出一款新型DVD光盘，制成该光盘的主要材料是从玉米中提炼出的淀粉合成的塑料，以减少电子垃圾的排放，这体现了设计的（ ）。
A．可持续发展原则 B．美观原则
C．实用原则 D．道德原则
B
A
9.据报导，西安市有一瓜子贩自制毒瓜子，自己不吃没想到儿子不断偷吃。结果，聪明的儿子因为长期偷吃明矾、工业盐、泔水油、石蜡等加工的黑瓜子，脑子出了问题，这真是害人害己。这个例子说明了产品设计必须遵循什么原则（ ）。
A、美观原则 B、道德原则
C、实用原则 D、创新原则
B
10．有一种红外线烤火炉,在使用过程中放置不平或被碰倒就会自动断电，从设计的角度分析应属于( )。
A、安全性 B、创新性
C、科学性 D、可持续发展
A
