欧姆定律在串联电路中的应用
一.实验结论：
教学阶段1
1.电阻一定时，导体中的电流和导体两端电压成正比
2.电压一定时，导体中的电流和导体的电阻成反比
二.欧姆定律：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比

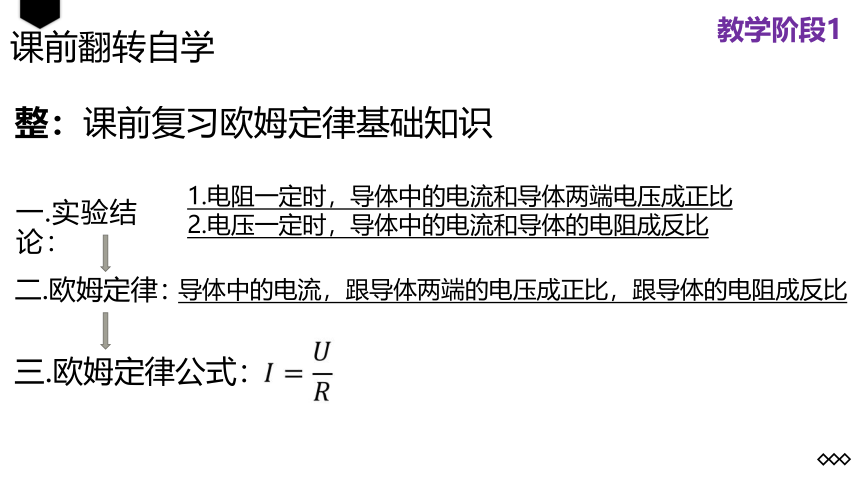

整：课前复习欧姆定律基础知识
三.欧姆定律公式：
课前翻转自学
分1：基本公式及变形公式的应用

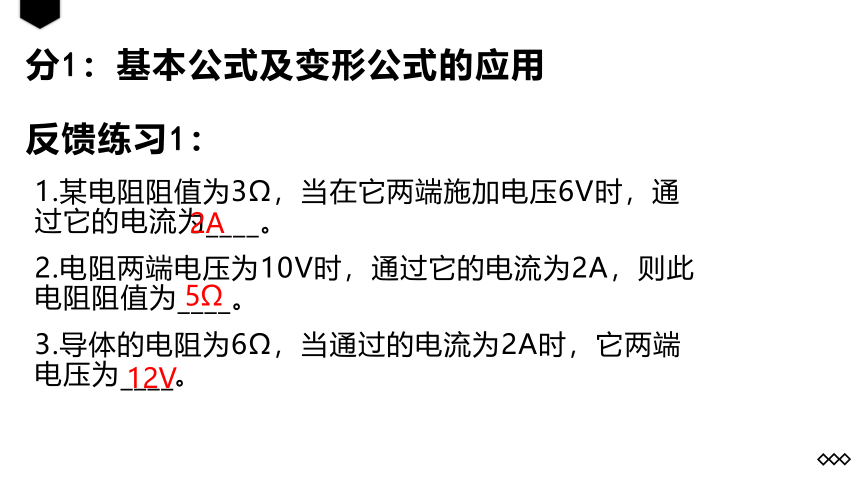

反馈练习1：
1.某电阻阻值为3Ω，当在它两端施加电压6V时，通过它的电流为____。
2.电阻两端电压为10V时，通过它的电流为2A，则此电阻阻值为____。
3.导体的电阻为6Ω，当通过的电流为2A时，它两端电压为____。
2A
5Ω
12V
分2：利用图像解决问题
反馈练习2：

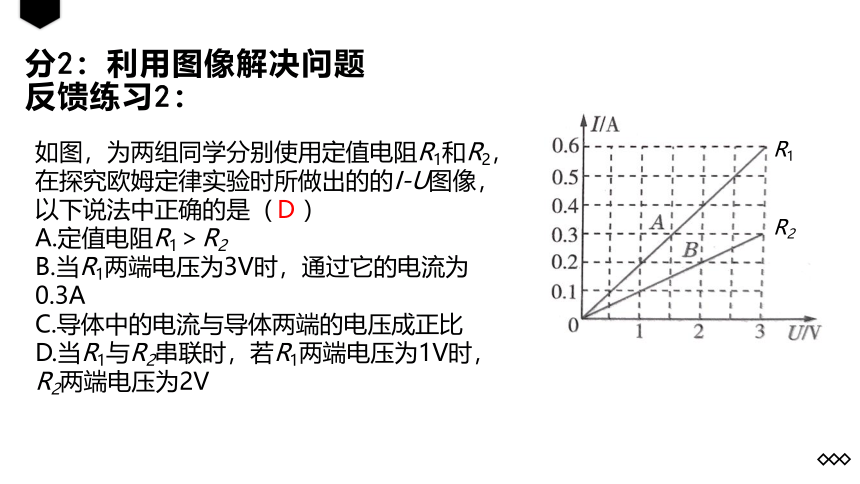

如图，为两组同学分别使用定值电阻R1和R2，在探究欧姆定律实验时所做出的的I-U图像，以下说法中正确的是（ ）
A.定值电阻R1＞R2
B.当R1两端电压为3V时，通过它的电流为0.3A
C.导体中的电流与导体两端的电压成正比
D.当R1与R2串联时，若R1两端电压为1V时， R2两端电压为2V
R1
R2
D
合：串联电路相关计算公式整合

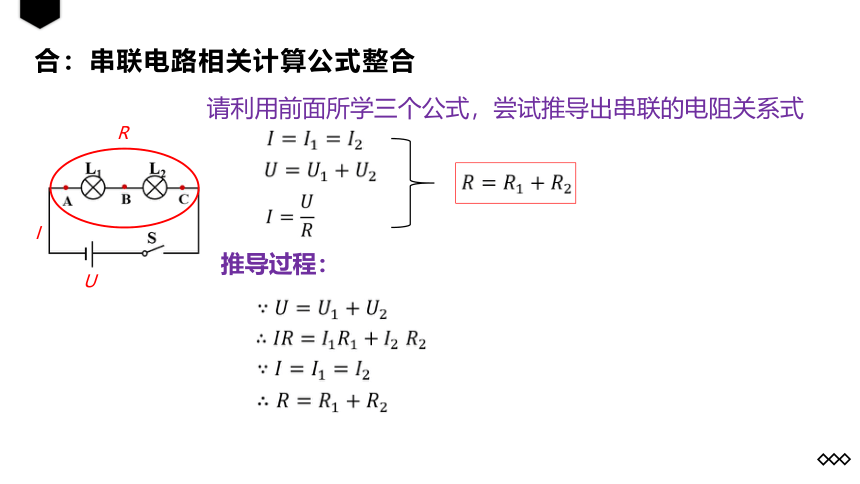

请利用前面所学三个公式，尝试推导出串联的电阻关系式
推导过程：
R
U
I
补：

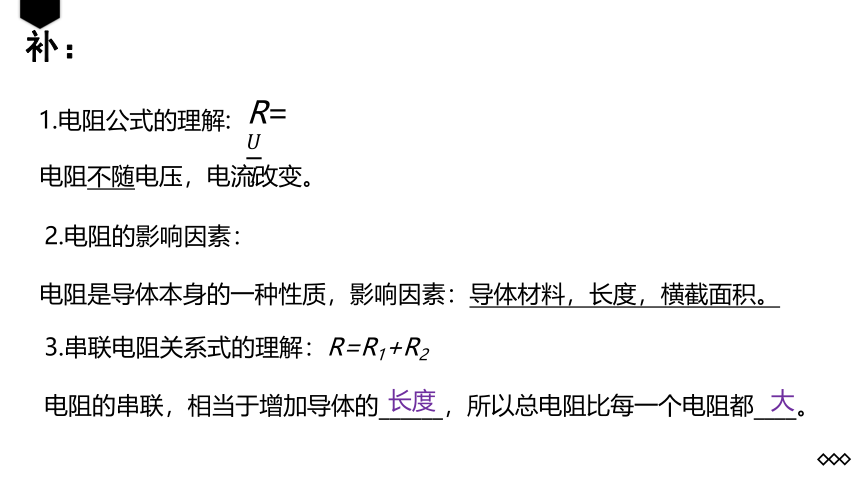

1.电阻公式的理解:
R=
2.电阻的影响因素：
电阻是导体本身的一种性质，影响因素：导体材料，长度，横截面积。
电阻不随电压，电流改变。
3.串联电阻关系式的理解：R=R1+R2
电阻的串联，相当于增加导体的______，所以总电阻比每一个电阻都____。
长度
大
测：

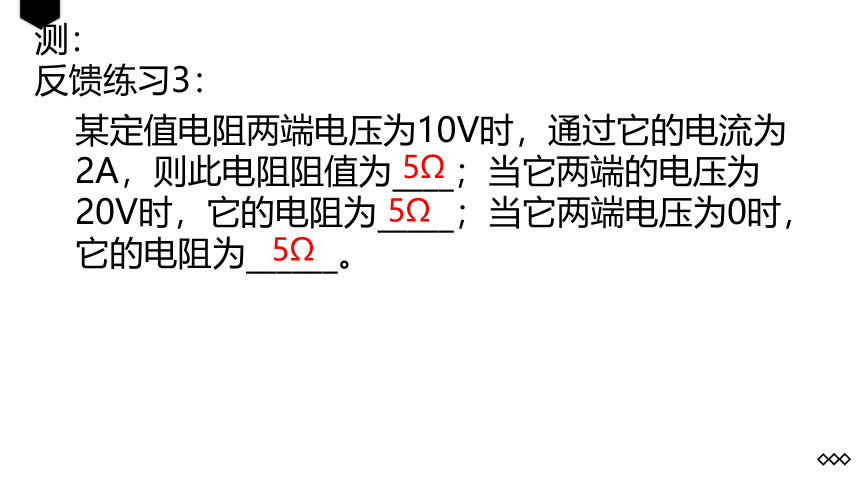

反馈练习3：
某定值电阻两端电压为10V时，通过它的电流为2A，则此电阻阻值为____；当它两端的电压为20V时，它的电阻为_____；当它两端电压为0时，它的电阻为______。
5Ω
5Ω
5Ω
温故-知新
系统回顾串联相关计算公式
知识需系统，并知其所以然！
课堂一：串联计算整体建构

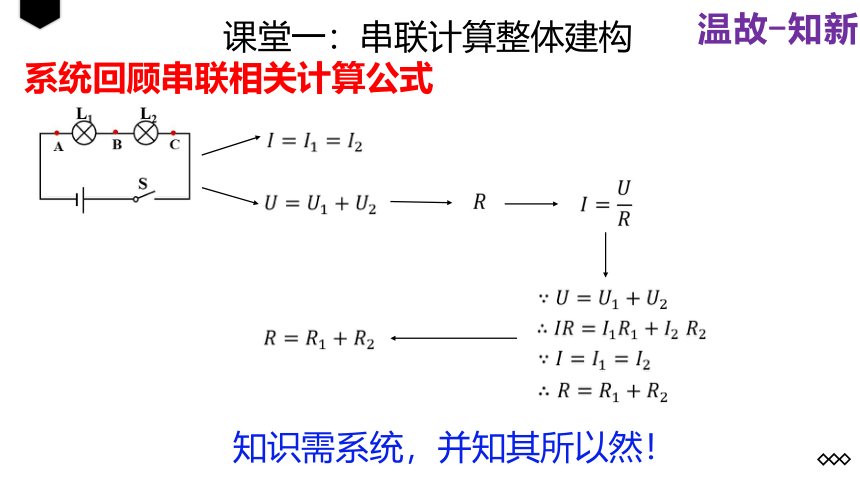

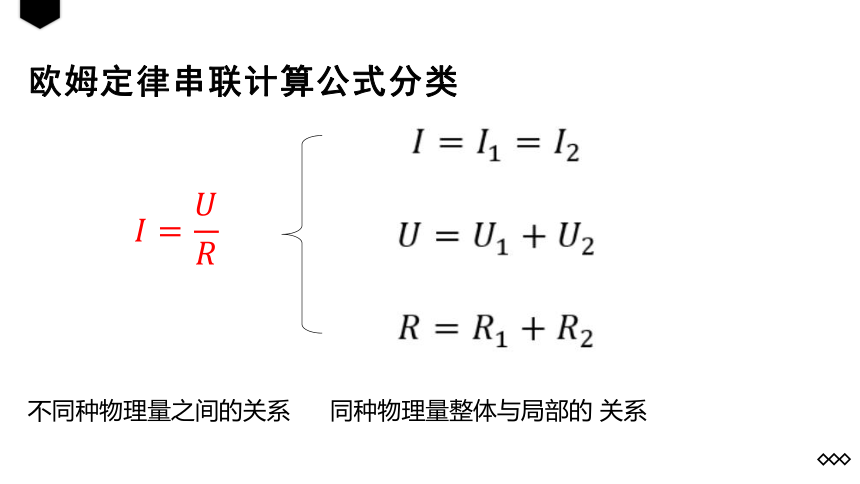

欧姆定律串联计算公式分类
不同种物理量之间的关系
同种物理量整体与局部的 关系
如图所示，求：当电流表的示数为0.6A时，电阻R2的阻值为多大？
分1：串联基本计算
思路一：
I
思路二：
I
解题思路方法总结：欧姆定律与电流电压电阻的关系公式， 交替使用！
建构模型一
如图所示，求：当电流表的示数为0.6A时，电阻R2的阻值为多大？
分1：串联基本计算
思路一：
思路二：
建构模型一
类比迁移
举一反三
反馈练习1：
左图为电阻R1的U-I图线，求：当R1两端电压为6V时，电阻R2的阻值为多大？
V
U1=6V
分2：实验探究
电路动态分析：
如图，当滑动变阻器滑片向右移动时，
R2的电阻_____，
电路总电阻R_____，
电流表示数 _____，
电压表示数U1______，
电源电压U_______，
R2两端电压U2______。
变大
变小
变小
不变
变大
变大
R1
R2
V1
A
V2
温故-知新
由近-及远
若电流表的量程为0~0.6A，为了保证电流表的安全，求R2的取值范围？
1.电流表安全范围问题
我们能否以前面
进行的基本计
算为基础，
结合实验探究，
完成此题？
建构模型二
解：当电流表示数I =0.6A时，
分析：
当R2=3Ω时，电流表示数为0.6A，所以3Ω是R2范围的临界值
非大即小！怎么判断？
3
50
2.电压表安全范围问题
反馈练习2：
若电压表的量程为0~3V，为了保证电压表的安全，求R2的取值范围？
类比迁移
举一反三
解：当电压表示数为3V时，
的取值范围为24
24
50
合：
（一）串联基本计算
方法和思路总结：
（二）电表安全问题
范围判断方法总结：
1.电路动态分析法
2.极值判断法
补：
若同时保证电流表和电压表的安全，求R2的取值范围？
同时考虑电流表和电压表的安全
问题分析：
一根筷子容易折 ，一把筷子难折断
----反其道而行之！
解：
1.只保证电流表的安全：
当=0.6A时，
2.只保证电压表的安全：当’=3V时，
两个范围重叠的部分，即为同时满足电流表和
电压表安全的取值范围。
图甲是气敏电阻R2随酒精浓度的变化曲线，图乙是工作电路图。
(1) 被检测者未喝酒时，R2的阻值？
(2) 酒精浓度增加时，电流表和电压表示数如何变化？
(3) 现在公认的酒驾标准为20mg/100ml≤酒精气体浓度≤ 80mg/100ml （大于80mg/100ml为醉驾），已知电源电源为6V，当电流表示数为0.4A时，通过计算说明被检测司机是否涉嫌酒驾？若电流表量程为0~0.6A，电压表量程为0~3V，求此酒精检测仪所能测量的最大酒精浓度。
16
电流表、电压表示数都变大
测： 项目解决
（4）若电流表量程为0~0.6A，电压表量程为0~3V，求此酒精检测仪所能测量的最大酒精浓度。
(3) 现在公认的酒驾标准为20mg/100ml≤酒精气体浓度≤ 80mg/100ml （大于80mg/100ml为醉驾），已知电源电源为6V，当电流表示数为0.4A时，通过计算说明被检测司机是否涉嫌酒驾？
解：
1.只保证电流表的安全：
当=0.6A时，
2.只保证电压表的安全：当’=3V时，
借助数轴：
4
6
所测最大酒精浓度为240mg/100ml
（1） 当3 V时，
＜0.6A
当电压表示数为3V时，电流表一定安全。
∴只保证电压表安全即可。
（2）当3 V时，
解法2：
教学阶段3
得寸-进尺
课堂二：题型建构引导和学法迁移
整：
通过前面的学习，我们了解了酒精测试仪的工作原理；也发现不同模型组合，可以解决更为复杂的问题。
那么，对于电流表和电压表的安全问题，还有没有其他的组合方式？
完整演变建构过程
百川-归海
纲举-目张
分1：
1.学习如何去系统研究一个计算专题的演变建构过程。
如速度，密度，压强，浮力，机械效率计算等相关计算专题
2.物理中，学习方法也可以迁移至知识板块的学习。
3.跨学科迁移：数学，化学等学科研究学习
4.更高学段，各学科的进一步学习，都需要我们具备这种建构的能力
从现在开始，主动培养自己梳理与建构的能力
分2：学法迁移
合补测：课后自测与实践活动
课后作业：
1.
同时保证电压表和电流表的安全，求R2的调节范围。
（与之前的补和测中的相似题目对比学习）
2.预习欧姆定律并联知识，完成学案对应内容。
课后实践：
应用创造：根据酒精测试仪的制作原理，给定器材：
电源，开关，导线，保护电阻R。，电流表（可将电流示数
改造为压力示数），滑动变阻器，金属弹簧，塑料秤盘，
带有金属块的橡胶底座，尝试自己制作一个压力测试仪。
