粤沪版九年级物理上册15.3 怎样使用电器正常工作 课件（20张ppt）

(共20张PPT)
怎样使用电器正常工作

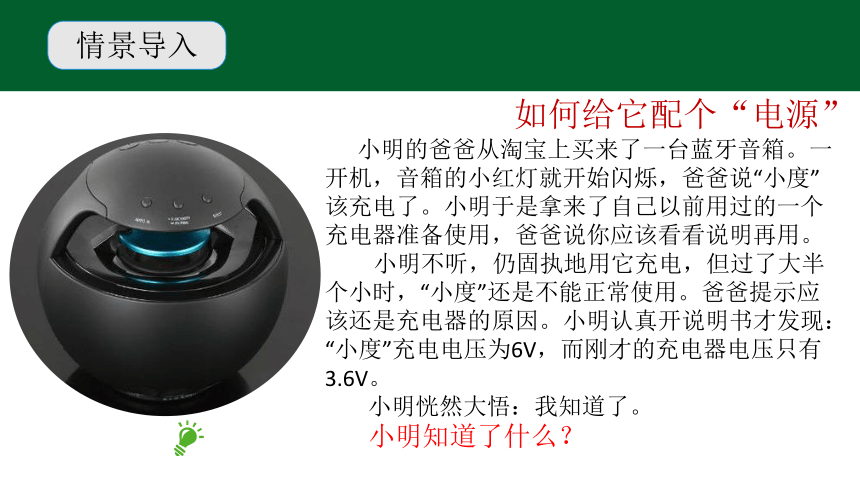

情景导入
如何给它配个“电源”
小明的爸爸从淘宝上买来了一台蓝牙音箱。一开机，音箱的小红灯就开始闪烁，爸爸说“小度”该充电了。小明于是拿来了自己以前用过的一个充电器准备使用，爸爸说你应该看看说明再用。
小明不听，仍固执地用它充电，但过了大半个小时，“小度”还是不能正常使用。爸爸提示应该还是充电器的原因。小明认真开说明书才发现：“小度”充电电压为6V，而刚才的充电器电压只有3.6V。
小明恍然大悟：我知道了。
小明知道了什么？

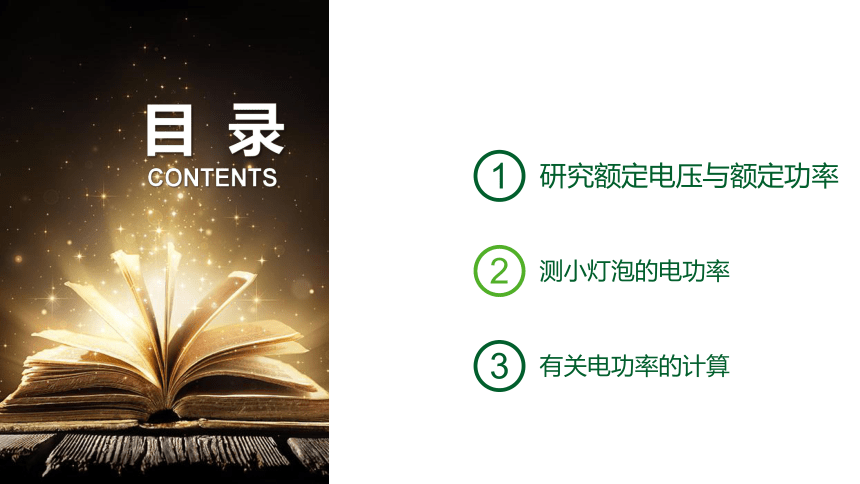

目 录
CONTENTS
1
2
3
研究额定电压与额定功率
测小灯泡的电功率
有关电功率的计算

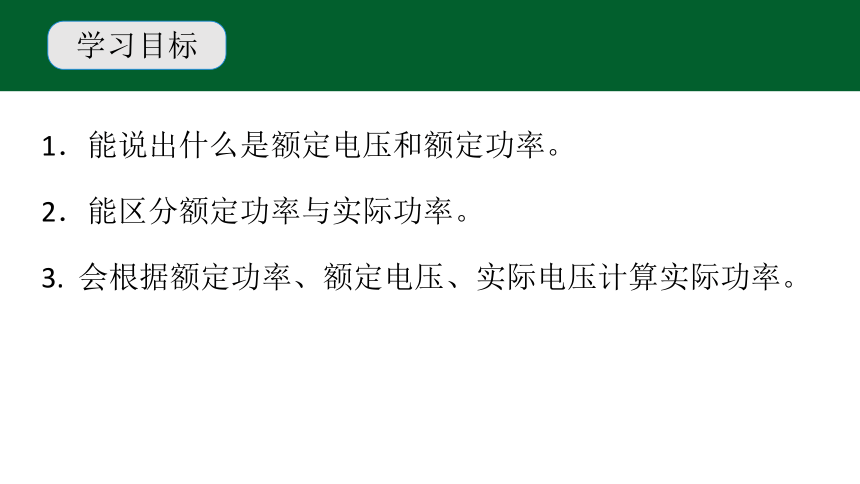

学习目标
1．能说出什么是额定电压和额定功率。
2．能区分额定功率与实际功率。
3. 会根据额定功率、额定电压、实际电压计算实际功率。

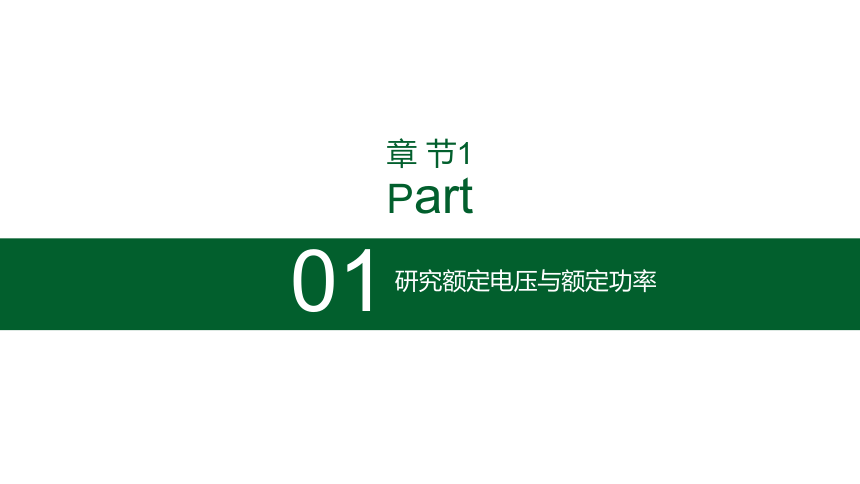

Part
章 节1
01
研究额定电压与额定功率

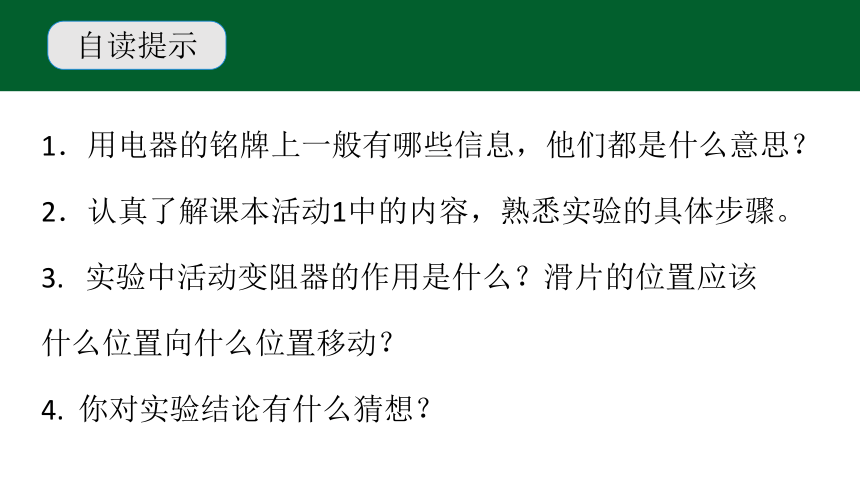

自读提示
1．用电器的铭牌上一般有哪些信息，他们都是什么意思？
2．认真了解课本活动1中的内容，熟悉实验的具体步骤。
3. 实验中活动变阻器的作用是什么？滑片的位置应该
什么位置向什么位置移动？
4. 你对实验结论有什么猜想？
研究额定电压和额定功率
活动一:观察灯泡的亮度变化

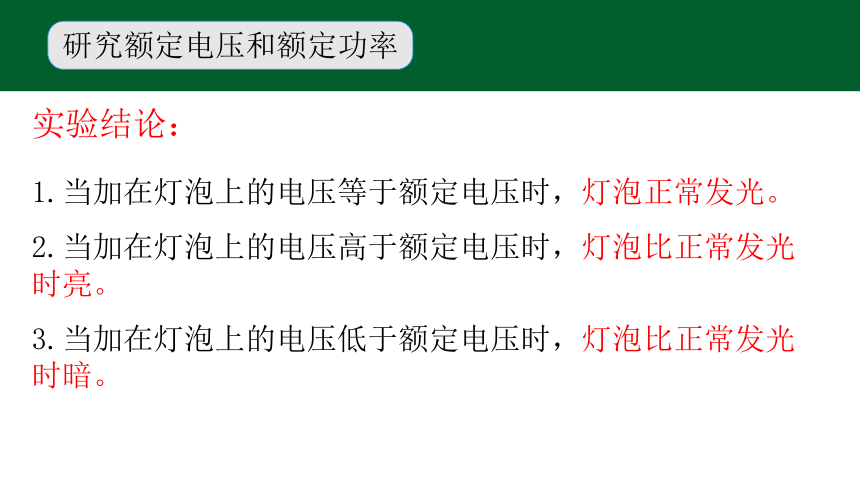

研究额定电压和额定功率
实验结论：
1.当加在灯泡上的电压等于额定电压时，灯泡正常发光。
2.当加在灯泡上的电压高于额定电压时，灯泡比正常发光时亮。
3.当加在灯泡上的电压低于额定电压时，灯泡比正常发光时暗。

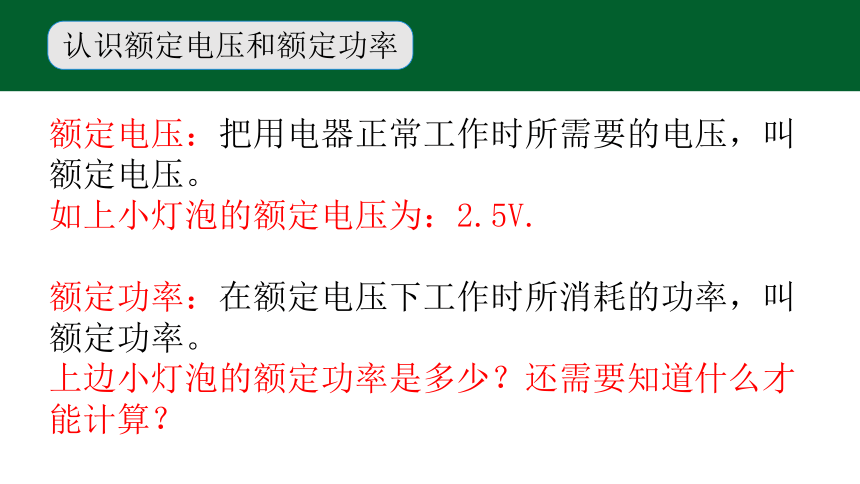

认识额定电压和额定功率
额定电压：把用电器正常工作时所需要的电压，叫额定电压。
如上小灯泡的额定电压为：2.5V.
额定功率：在额定电压下工作时所消耗的功率，叫额定功率。
上边小灯泡的额定功率是多少？还需要知道什么才能计算？
认识额定电压和额定功率
1.你知道右边热水器铭牌上所标示数的意义吗？
2.如果由于用电高峰电网电压下降为200V,那么该热水器的实际功率会比额定功率高还是低？
Part
章 节2
02
测量小灯泡的电功率
自读提示
1.现有一个小灯泡,铭牌上只有额定电压2.5V，没有电功率，你们能想办法测量小灯泡的额定电功率吗 怎样测量
你想到了什么？
2.完成本实验需要哪些器材？请画出电路图。
测量小灯泡的电功率
根据公式:P=UI
小灯泡两端的电压
流过灯泡的电流
测量小灯泡的电功率
注意事项:
1、滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？滑动变阻器的作用是什么，与伏安法测电阻的实验有何区别？
2、电流表和电压表在电路中如何连接？+、-接线柱连接是否正确？量程选择是否适当？
练一练
1.在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额=2.5 V．
（1）图甲是小明测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上 打“×”，并在图中改正．
（2）闭合开关前，滑片P应位于 （选填“A”或“B”）端．
（3）闭合开关，移动滑片P直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为 W．
Part
章 节3
03
有关电功率的计算
自读提示
1．认真读题，了解题中的额定电压和额定功率以及实际电压。
2．计算实际功率之前，应该先计算什么？怎样计算？
3. 计算实际功率要用到哪些公式？
教师点拨
计算灯泡的实际功率要先求出灯泡的电阻，并假定这个电阻不变。
P=UI =U*2/R
R=U*2/P
然后进行下一步计算。
练一练
2.一个标有“12V 9W”的灯泡，接到某电源上，他的实际功率是4W，则这个电源的电压多大？
练一练
3.一个标有“12V 6W”的灯泡，接到18V电源上，要能使灯泡正常发光，应给灯泡串联一个多大的电阻（）
A. 6Ω
B. 12Ω
C. 18Ω
D. 24Ω
