17.4欧姆定律在串、并联电路中的应用课件2021-2022学年人教版九年级全一册(共23张PPT)

(共23张PPT)
欧姆定律在串、并联电路中的应用

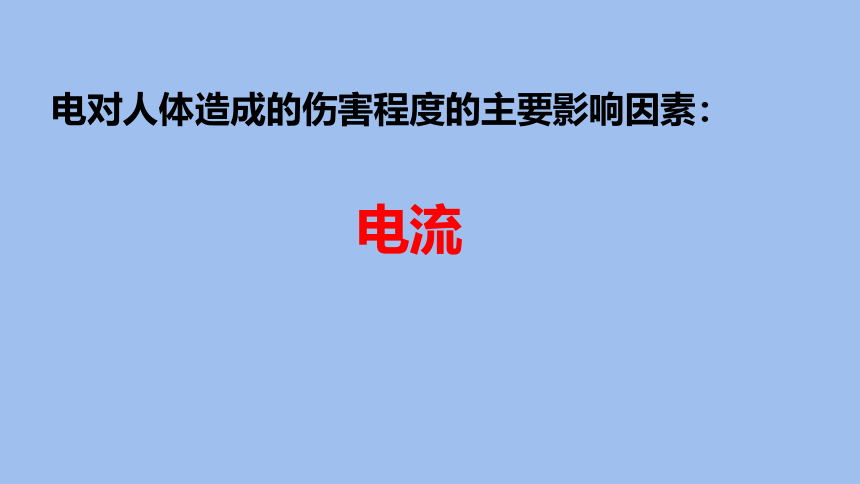

电对人体造成的伤害程度的主要影响因素：
电流

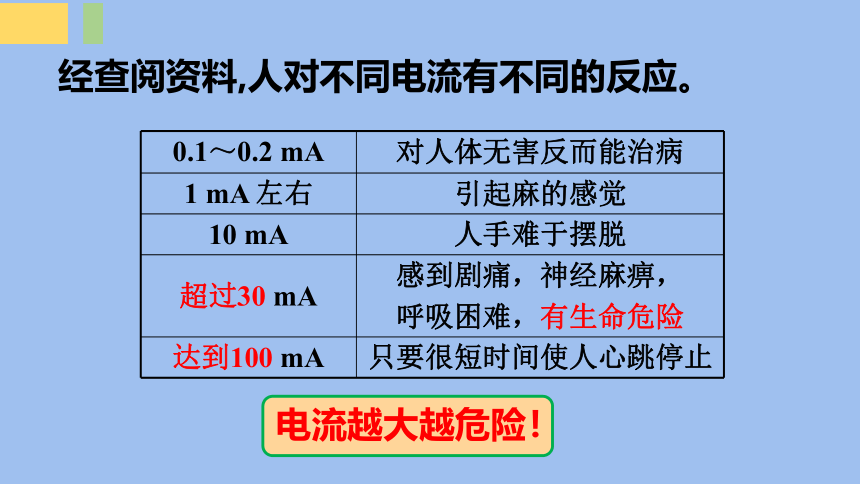

经查阅资料,人对不同电流有不同的反应。
0.1～0.2 mA 对人体无害反而能治病
1 mA 左右 引起麻的感觉
10 mA 人手难于摆脱
超过30 mA 感到剧痛，神经麻痹，
呼吸困难，有生命危险
达到100 mA 只要很短时间使人心跳停止
电流越大越危险！

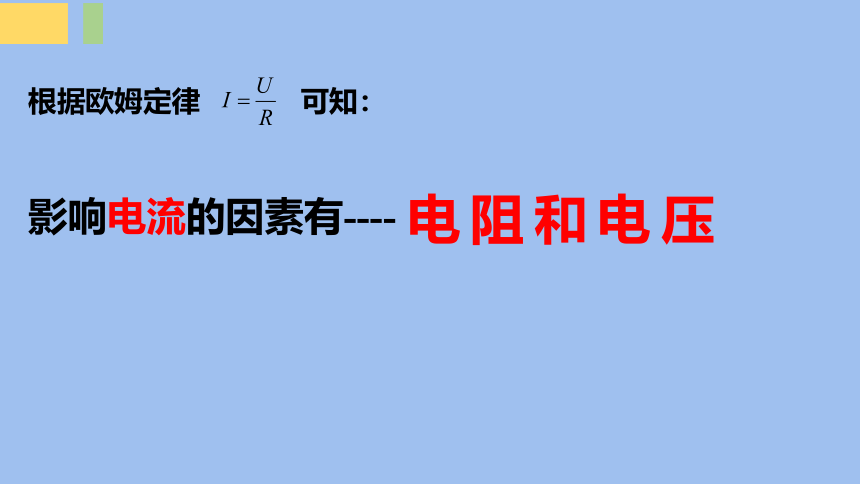

根据欧姆定律 可知：
影响电流的因素有----
电阻和电压
答：根据欧姆定律（公式_________）可知，当电压不变时，电路中的电阻_____，所以电流越大。
I=
U
R
变小

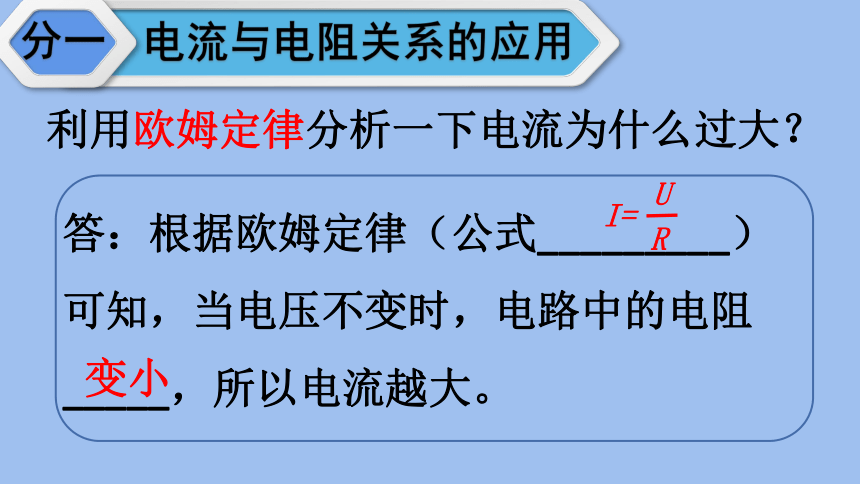

利用欧姆定律分析一下电流为什么过大？
分一
电流与电阻关系的应用
思考：

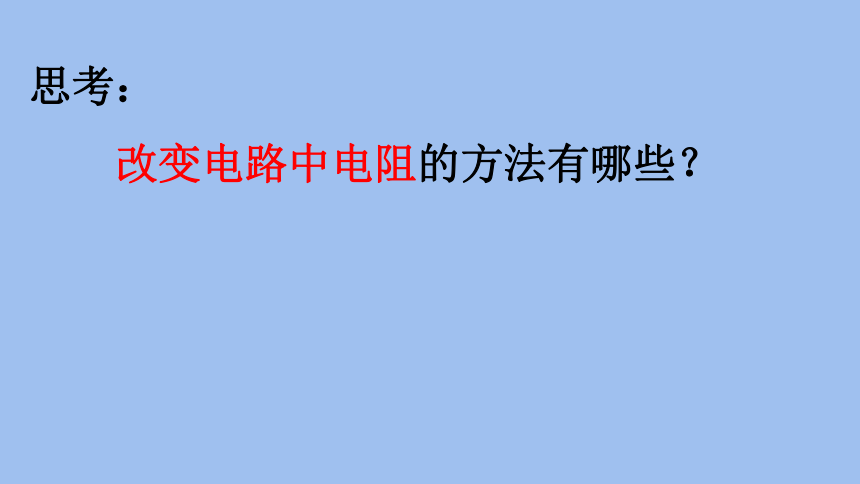

改变电路中电阻的方法有哪些？
范例：通过更换电阻的办法来改变电路中的电阻值，并且通过计算来比较电流的变化。
U=6V
R=10Ω
U=6V
R’=20Ω
I=
I’=
=
6
20
I =
U
R
= 0.3（A）
I’ =
U
R’
=
6
10
= 0.6（A）

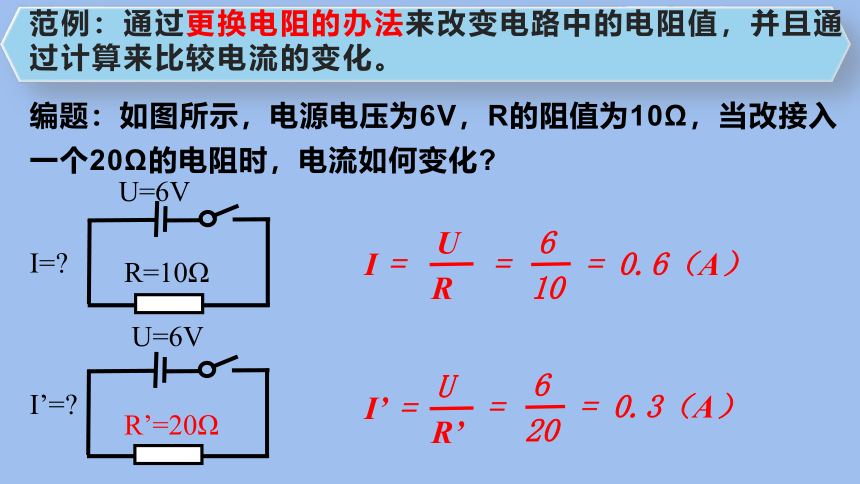

编题：如图所示，电源电压为6V，R的阻值为10Ω，当改接入一个20Ω的电阻时，电流如何变化

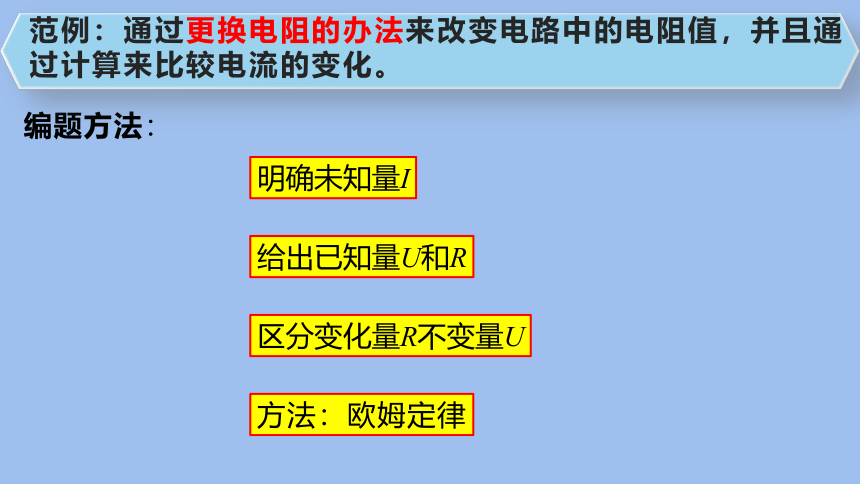

编题方法：
明确未知量I
给出已知量U和R
方法：欧姆定律
区分变化量R不变量U
范例：通过更换电阻的办法来改变电路中的电阻值，并且通过计算来比较电流的变化。

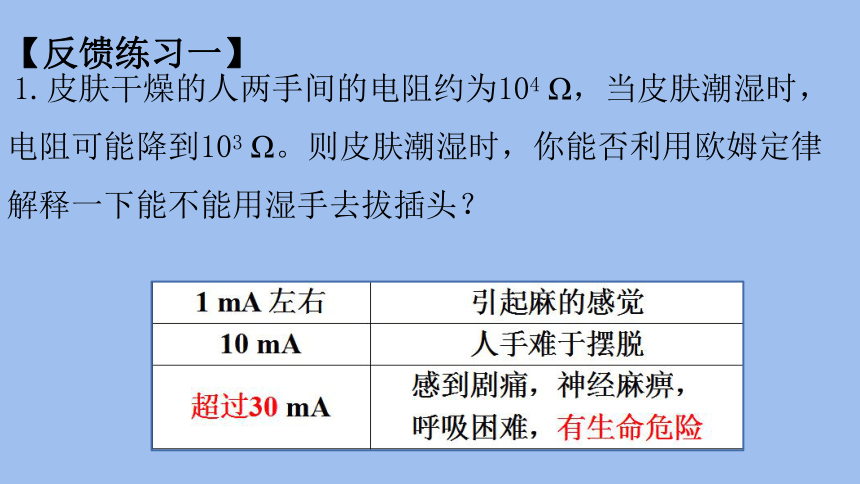

1.皮肤干燥的人两手间的电阻约为104 Ω，当皮肤潮湿时，电阻可能降到103 Ω。则皮肤潮湿时，你能否利用欧姆定律解释一下能不能用湿手去拔插头？
【反馈练习一】
2．如图所示，电源电压保持不变，开关S闭合后，滑片由a端向b端移动的过程，以下说法正确的是( )
A．电流表的示数减小
B．电流表的示数增大
C．电流表的示数不变
D．无法确定
10
A
V
R1
R2
答：根据欧姆定律（公式_________）可知，当电阻不变时，电路中的电压_____，如果电流越大。
，
I=
U
R
利用欧姆定律分析一下电流为什么过大？
分二
电流与电压关系的应用
变大
思考：
改变电路中电压的方法有哪些？
I=
I’=
编题：通过串联分压的方法来改变电阻两端的电压，并且通过计算来比较电流的变化。
答：根据________(公式_____)可知，
在电阻一定时，高压时电路的电压______，会产生很大的_____.所以高压时很危险。
1.为什么高压时很危险
I=
U
R
欧姆定律
很大
电流
【反馈练习二】
2.如图所示的电路中，电源电压保持不变，当开关S闭合后，滑片由b端向a端移动的过程中，以下说法中正确的是( )
A．电压表的示数减小
B．电压表的示数增大
C．电流表的示数减小
D．电压表的示数不变
15
B
3．如图所示的电路中，R1=6Ω,R2=12Ω的两个电阻串联接在9V的电源上，求电路中的总电流。
这节课你收获了多少？
还有哪些疑问？
【合】
补：那短接时灯泡亮度如何变化？
您能利用欧姆定律来解释一下吗？
【补】
范例：如图所示，电源电压6V,两个电阻的值分别为R1为10Ω，R2为30Ω，求出R1两端的电压是多少？
（提示：结合串联电路利用欧姆定律计算）
R2=30Ω
R1=10Ω
解：R=R1+R2 =10+30=40Ω
I=
U
R
=
6
40
= 0.15A
I1=I=0.15A
U1=I1R1 =0.15×10=1.5V
【达标检测】
1．工人师傅装修电路时，不小心将火线和零线（电源正负极）直接接通，会造成________,根据________，在电压一定时，电路中_______很小，电路中的电流过大，总开关“跳闸”。
2．如图所示，保持AB间的电压不变。当开关S闭合时，电流表的示数将（ ）
A.变大
B.变小
C.不变
D.无法确定
3．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中(　 　)A．电流表的示数变大，小灯泡变亮 B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡熄灭 D．电压表的示数变大，小灯泡熄灭
D
【提高】如图所示，电阻R1为10Ω，开关S闭合后，当滑动变阻器接入电路的电阻R2为40Ω时，电路的干路电流是1.5A,求：通过电阻R1的电流I1是多大？
2
