第5章《透镜及其应用》同步训练八年级物理上册（含答案）

第5章《透镜及其应用》同步训练
2021-2022学年人教版八年级物理上册
一、单选题
1．当蜡烛、凸透镜、光屏在如图所示的位置时，蜡烛的像在光屏上依稀可见（如图），则下列结论正确的是（　　）
A．物距u=45cm B．像距v=80cm
C．凸透镜焦距f一定是10cm D．凸透镜焦距f在7.5cm~15cm之间
2．某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示，下列分析判断正确的是（　　）
A．实验中所使用的的凸透镜焦距为16cm
B．物体放在A点对应的位置上，成缩小倒立的实像
C．物体放在C点对应的位置，放大倒立的实像
D．物体从A点移到C点的过程中，所成的像逐渐变小
3．“靠脸吃饭”是大家经常说的一句调侃语，而现实生活中“刷脸”已是随处可见的识别手段，刷脸成像过程与手机镜头成像原理相同。下列说法正确的是（　　）
A．所成的像在摄像头的一倍焦距和二倍焦距之间
B．为使屏幕上半张脸变完整，可适当靠近摄像头
C．摄像头的镜片是凹透镜
D．获取脸部特征时成的是正立的实像

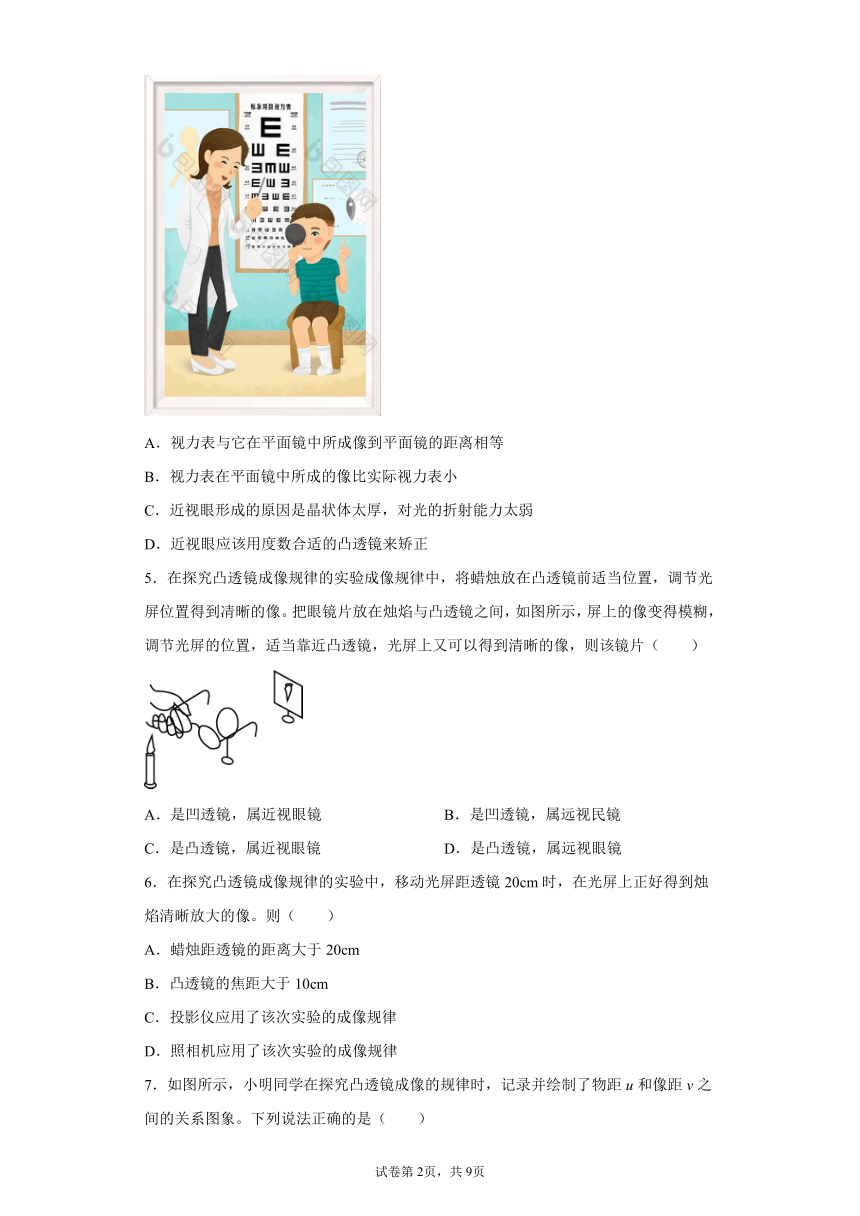

4．如图是患有近视眼的小明检查视力时的情景，小明通过观察视力表在平面镜中所成的像来完成检查。下列描述正确的是（　　）
A．视力表与它在平面镜中所成像到平面镜的距离相等
B．视力表在平面镜中所成的像比实际视力表小
C．近视眼形成的原因是晶状体太厚，对光的折射能力太弱
D．近视眼应该用度数合适的凸透镜来矫正
5．在探究凸透镜成像规律的实验成像规律中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到凊晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（　　）
A．是凹透镜，属近视眼镜 B．是凹透镜，属远视民镜
C．是凸透镜，属近视眼镜 D．是凸透镜，属远视眼镜
6．在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像。则（　　）
A．蜡烛距透镜的距离大于20cm
B．凸透镜的焦距大于10cm
C．投影仪应用了该次实验的成像规律
D．照相机应用了该次实验的成像规律

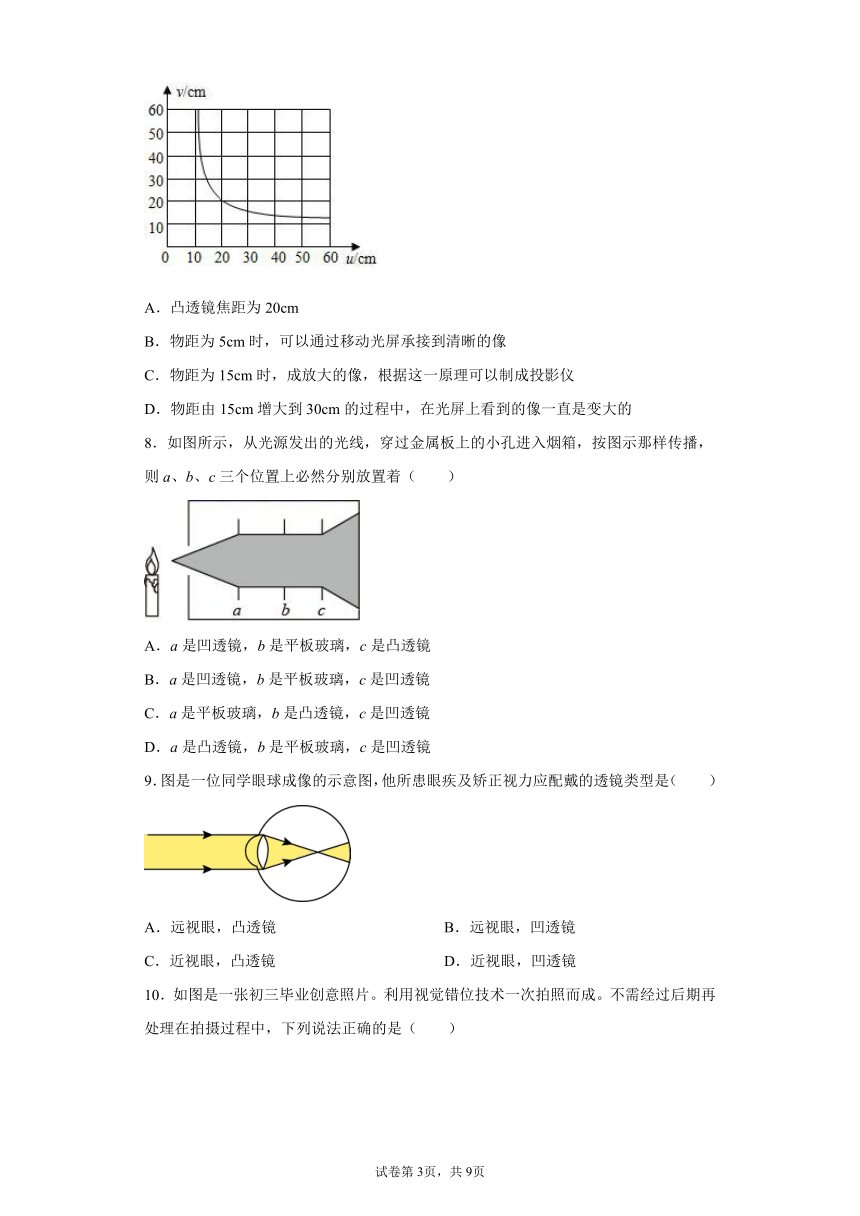

7．如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。下列说法正确的是（　　）
A．凸透镜焦距为20cm
B．物距为5cm时，可以通过移动光屏承接到清晰的像
C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪
D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的
8．如图所示，从光源发出的光线，穿过金属板上的小孔进入烟箱，按图示那样传播，则a、b、c三个位置上必然分别放置着（　　）
A．a是凹透镜，b是平板玻璃，c是凸透镜
B．a是凹透镜，b是平板玻璃，c是凹透镜
C．a是平板玻璃，b是凸透镜，c是凹透镜
D．a是凸透镜，b是平板玻璃，c是凹透镜
9．图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类型是（　　）
A．远视眼，凸透镜 B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
10．如图是一张初三毕业创意照片。利用视觉错位技术一次拍照而成。不需经过后期再处理在拍摄过程中，下列说法正确的是（　　）
A．照相机的镜头相当于凹透镜
B．手通过镜头成正立放大的虚像
C．学生通过镜头成倒立缩小的实像
D．学生和手到镜头的距离一样
11．2021年4月30日，邵阳市天空出现了难得一见的“日晕”，许多市民都目睹了这美丽的自然奇观，如图是某摄影爱好者用相机拍摄的精彩瞬间，下列对照相机成像特点描述正确的是（　　）
A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的虚像 D．正立缩小的实像
12．如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在图2的四种表示中，正确的是（　　）
A．甲 B．乙 C．丙 D．丁
13．小明用自制的“水凸透镜”（向水透镜里注水时，水透镜的焦距变小）来探究凸透镜成像规律。当他把自己的近视眼镜给水透镜“戴上”时，如图所示，光屏上原来清晰的像变模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（　　）
A．对“水透镜”注水
B．将蜡烛靠近“水透镜”
C．将光屏靠近“水透镜”
D．将光屏和蜡烛同时靠近“水透镜”
14．在做“研究凸透镜成像规律”的实验中，当烛焰、凸透镜及光屏处在如图所示的位置时，恰能在光屏上得到一个清晰的像。由此可以判断，他所使用凸透镜的焦距（　　）
A．一定小于8cm B．一定在8cm到10cm之间
C．一定大于20cm D．一定在10cm到16cm之间
二、填空题
15．如图所示是______矫正示意图；矫正前像离视网膜越______，所佩戴眼镜的度数越深。
16．透镜焦距的倒数叫做透镜焦度（D）：D＝1/f (f的单位是m，D的单位是m-1)；眼镜的度数就是透镜的焦度乘100的值即： n=100／f；凸透镜（远视镜片）的度数是正数，凹透镜（近视镜片）的度数是负数。小明的眼镜是+200度，他的眼睛是__________，镜片的焦距是_____m，是_________（凸透镜或凹透镜）。
17．如图所示，市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”。凸透镜是该装置的光学系统，“电视监控器”的摄像头能成______（选填“正立”或“倒立”）、______（选填“放大”或“缩小”）的实像，它利用了光的______原理成像的。
18．夏天的早晨，在野外经常看到如图所示树叶上有晶莹剔透的露珠，透过露珠可以看到清晰的叶脉，则叶片上的露珠所起的作用与_______工作原理相似。它成像的性质是正立的、放大的、_______像。
19．今年4月份，我市某校组织研学旅行活动，同学们在攀登武冈云山时，小月同学不小心将自己没有喝完的矿泉水瓶掉在地上，老师立即告诫大家，这瓶子有水就相当于______，对太阳光有______作用，容易引发森林火灾。
20．显微镜由______和______组成，物镜、目镜都是______，它们使物体两次放大。
21．如图所示，将点燃的蜡烛依次放在a，b，c，d，e点处，其中蜡烛放在___________处得到的实像离凸透镜最远，放在___________处得到的实像最小。
三、作图题
22．如图甲所示，AB通过凸透镜成倒立放大的实像，请利用所学在图中画出凸透镜及其焦点F的位置。
23．请在图中完成光路图。
四、实验题
24．在探究“凸透镜成像规律”实验中：
（1）如图甲，凸透镜的焦距为______ cm；
（2）实验时，应使烛焰、凸透镜、光屏的中心大致在______；
（3）实验中发现光屏上的像如图丙所示，可将光屏向______（填“上”或“下”）移动，使像成在光屏中心；
（4）如图乙，光屏上恰好呈现出烛焰清晰的像，此时光屏上成倒立______的实像；
（5）如图乙，在蜡烛和凸透镜之间放一个近视镜，发现像变模糊，蜡烛应______（填“远离”或“靠近”）凸透镜，才能重新在光屏上得到烛焰清晰的像。
25．同学们用如图甲的装置探究影响凸透镜成像虚实的因素，进行如下实验。
（1）为更好地观察实验现象，应选择在 ___________（选填“较暗”或“较亮”）的环境下进行实验。
（2）用手电筒的光水平照射凸透镜，通过确定光的会聚点来测量凸透镜的焦距，在相同实验条件下，小丁和小刚测量相同透镜的焦距，小刚的测量结果总比小丁的测量结果小，经对比发现两人使用的手电筒略有不同（如图乙），则使用手电筒 ___________的测量结果准确度较高，小刚使用的应该是手电筒 ___________。
（3）正确测出焦距f后，点燃蜡烛继续实验。发现当物距u＜f时，光屏上不能出现烛焰的像，但直接用眼睛透过透镜能观察到烛焰的像，说明该像是 ___________（选填“实”或“虚”）像；当u=f时，___________（选填“能”或“不能”）观察到烛焰的像；当u>f时，光屏上能出现烛焰的像，说明该像是 ___________（选填“实”或“虚”）像。同学们分析得出结论：像的虚实由u和f的大小关系决定。
26．小徐通过实验“探究凸透镜成实像的规律”，他选取焦距为10厘米的凸透镜，一个高度H为3.00厘米的发光体、光屏和光具座等进行实验。正确安装和调节实验器材进行实验，将测得的物距u、像距v、像高h像记录在下表中，为了进一步研究凸透镜成实像时，像高h像与物距u、像距v之间的关系，还进行了适当的运算，将相关数据记录在下表最后一例。
实验序号 物距u（厘米） 像距v（厘米） 像高h像（厘米） 像距和物距的比值k（k=v/u）
1 60.0 12.0 0.60 0.20
2 50.0 12.5 0.75 0.25
3 30.0 15.0 1.50 0.50
4 18.0 22.5 3.30 1.25
5 16.0 26.7 5.00 1.67
6 14.0 35.0 2.50
（1）根据实验序号1~5的数据，分析比较像距v、像高h像随物距u的变化情况，可得出的初步结论是：同一凸透镜成实像时，同一发光体，___________。
（2）根据实验序号1~5的数据，分析比较像高h像与像距和物距比值k的变化情况，可得出的初步结论是：同一凸透镜成实像时，同一发光体___________。
（3）请根据表中信息判断实验序号6中：像高h像为_______厘米。
（4）小徐在完成上述实验后，认为还可以通过更换或增加实验器材进行拓展探究。
示例：可以用黑色纸片遮挡部分凸透镜，探究遮挡物的形状及大小对凸透镜成像的影响。
请仿照示例写出其他拓展探究方案（一个方案即可）。________
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．D
3．A
4．A
5．D
6．C
7．C
8．D
9．D
10．C
11．B
12．A
13．A
14．B
15．近视 远
16．远视眼 0.5 凸透镜
17．倒立 缩小 折射
18．放大镜 虚
19．凸透镜 会聚
20．目镜 物镜 凸透镜
21．b e
22．
23．
24．10.0 同一高度 下 放大 远离
25．较暗 A A 虚 不能 实
26．像距v和像高h像均随物距u减小而增大 像高h像与像距和物距比值k成正比 7.50 见详解
