第十五章 第5节 串、并联电路中电流的规律2021-2022学年人教版物理九年级（含答案）

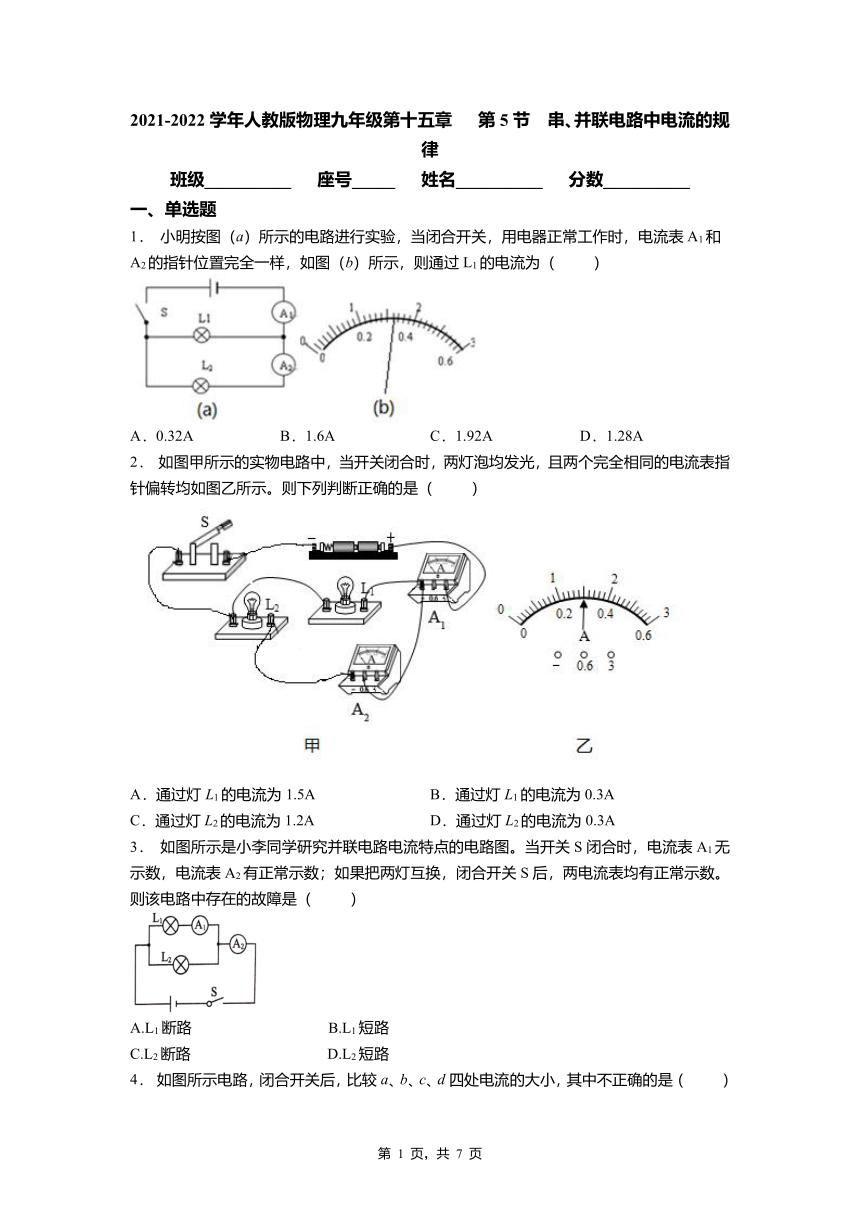

2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律
班级__________ 座号_____ 姓名__________ 分数__________
一、单选题
1． 小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（ ）
A．0.32A B．1.6A C．1.92A D．1.28A
2． 如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
3． 如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路
C.L2断路 D.L2短路
4． 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic
5． 两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
6． 在一个电路中，用电器有两个小灯泡，闭合开关后，通过两个小灯泡的电流相等，则两个小灯泡的连接方式详解正确的是（ ）
A．一定是串联 B．一定是并联的 C．可能是并联 D．串联和并联都有可能
7． 如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（ ）
A．灯L1、L2串联
B．电流表A1测干路的电流
C．电流表A2测灯L2的电流
D．电流表A1的示数比A2的示数小
8． 如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大
B．A1和A2的示数都增大
C．A1和A2的示数都减小
D．A1减小，A2增大
9． 下列关于电路中电流的说法，正确的是（ ）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
10．如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
二、填空题
11．某家庭电路中，干路允许通过的最大电流是5A。电路中有电灯两盏，通过每盏电灯的电流是180 mA；电冰箱一台，通过它的电流是1.7A；电视机一台，通过它的电流是450mA；电熨斗一个，通过它的电流为2.3A，这些用电器 (选填“可以”或“不可以”)同时使用。
12．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
13．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通______的电流，通过灯泡L2的电流为______。
14．如图所示，当只闭合开关S2时，通过L2的电流I2是0.2A， 通过L1的电流I1是_______A；当S2断开，S1和S3闭合时，电流表A1的示数为 0.1 A，电流表A2的示数为 0.3 A，通过S1的电流是_______A。
15．如图所示电路中，开关闭合后，两灯都发光，电流表A1与A2指针指示的位置都如图所示，则通过灯L1电流是_____A，通过灯L2电流是_____A。
16．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
17．小明根据如图所示的甲、乙两电路图探究”串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中a处电流为0.2A，则b处电流为 ，c处电流为 ；测得图乙中a处电流为0.4A，b处电流为0.4A，则c处电流为 。
18．根据如图所示电路，回答下列问题：
（1）当S1闭合、S2断开时，电流经过的电灯是_______。
（2）当S1、S2都闭合时，电流经过的电灯是_______。
19．如图所示，电流表A1的示数为1.6 A，电流表A2的示数为0.9 A，则通过L1的电流是 A，通过L2的电流是 A.
20．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过电灯L2的电流为________、L3的电流为________。
三、实验题
21．小致按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示。
（1）在实验中，小致试触时电流表的指针偏转情况如图2所示，根据你的详解，你认为原因可能是______；
（2）在实验过程中他们连接了如图3所示的电路闭合开关后，观察到灯L2______（选填“发光”或“不发光”）；通过详解电路连接情况，该电路存在的问题是：______；
（3）请在图3上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（______）
22．在探究并联电路电流规律的实验中，如图甲是实验的电路图．
(1)若要测量干路电流，则电流表应接在图甲中的 处．
(2)小明同学在测量前，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，读出电流表示数填入下列表格中．
位置 A B C
电流I/A 0.24 A 0.3 0.54
(3)再测出B、C两处的电流如表所示，由此得出初步结论： (只写表达式)．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是 ．
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A B C D D B C C
二、填空题
11．可以
12．0.18 0.14 0.47
13．L1 0.9A
14．0.2 0.4
15．0.3 1.2
16．0.2 0.4
17．0.2A 0.2A 0.8A
18．L3 当L1、L2、L3
19．0.7 0.9
20．0.3A 0.6A
三、实验题
21．电流表正负接线柱接反 不发光 电路中存在短路
22．电流表指针未调零 IC＝IA＋IB 换用规格不同的灯泡多次实验
