【人教版】数学九年级下册 强化训练-投影与视图（八）习题课件

(共18张PPT)
下页
上页

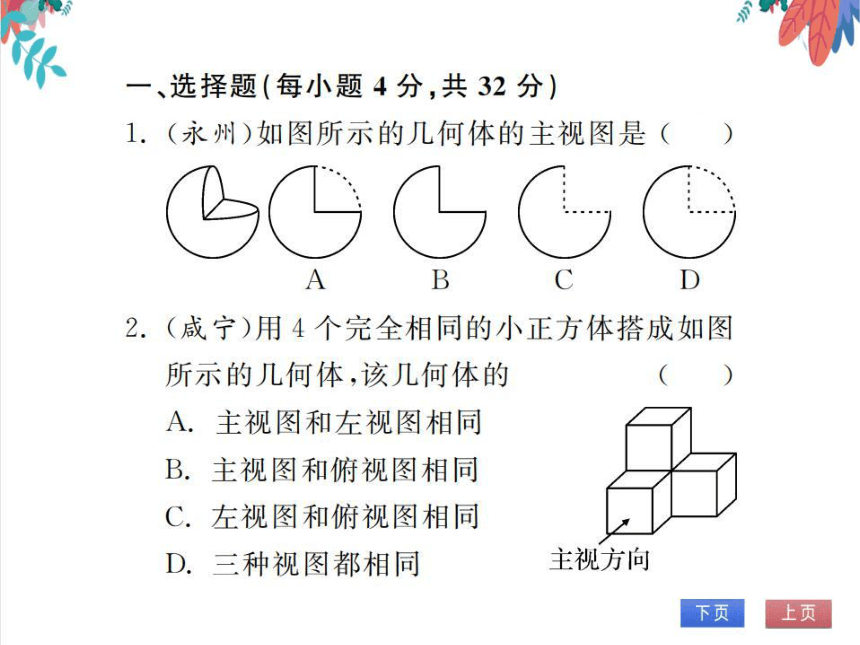

、选择题(每小题4分,共32分)
1.(永州)如图所示的几何体的主视图是(B)
A
B
2.(咸宁)用4个完全相同的小正方体搭成如图
所示的几何体,该几何体的
(A)
A.主视图和左视图相同
B.主视图和俯视图相同
C.左视图和俯视图相同
D.三种视图都相同
主视方向

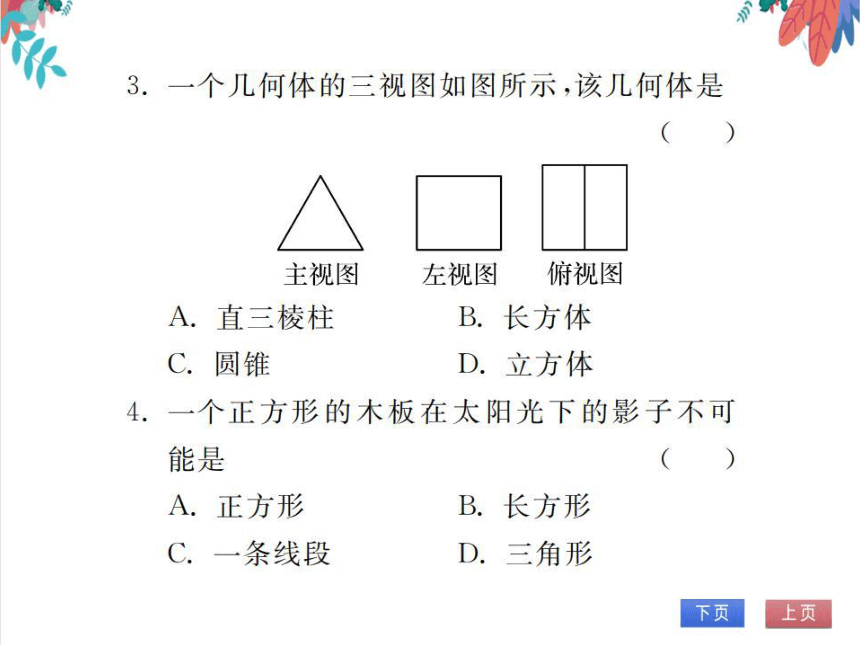

个几何体的三视图如图所示,该几何体是
(A)
△
主视图左视图俯视图
A.直三棱柱
B.长方体
C.圆锥
D.立方体
4.一个正方形的木板在太阳光下的影子不可
能是
(D)
A.正方形
B.长方形
C.一条线段
D.三角形

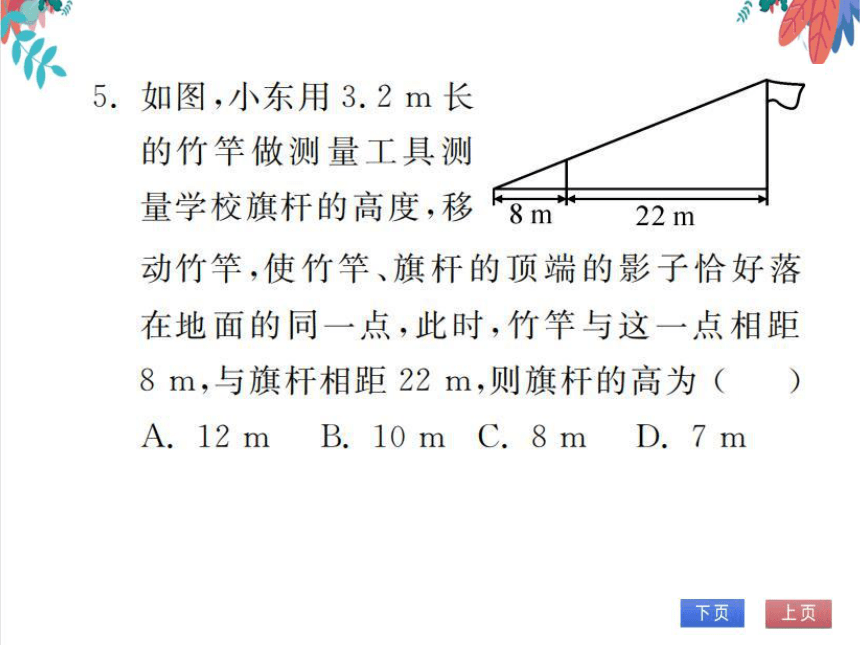

5.如图,小东用3.2m长
的竹竿做测量工具测
量学校旗杆的高度,移8m2m
动竹竿,使竹竿、旗杆的顶端的影子恰好落
在地面的同一点,此时,竹笮与这一点相距
8m,与旗杆相距22m,则旗杆的高为(A)
A. 12 m B. 10 m c.8m D.7 m

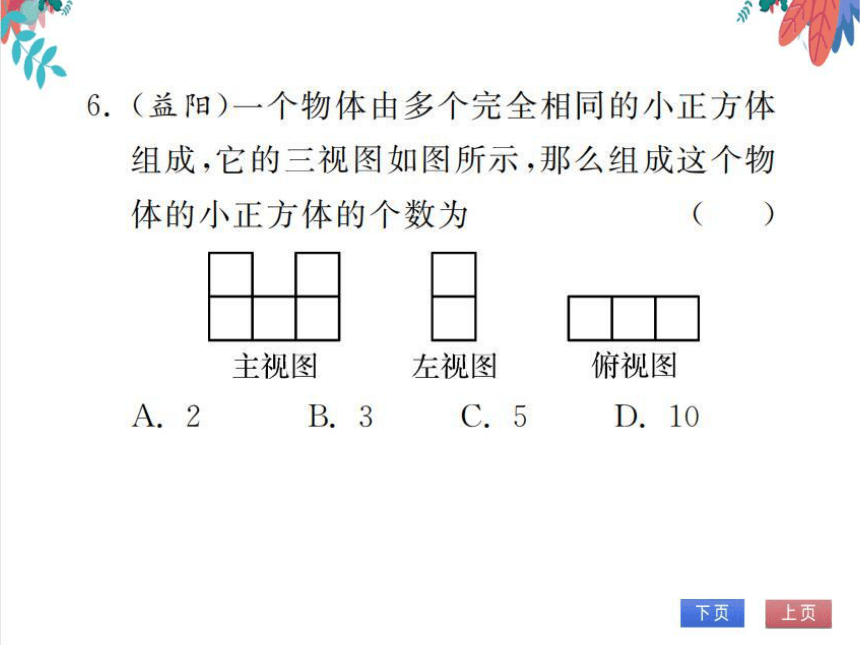

6.(益阳)一个物体由多个完全相同的小正方体
组成,它的三视图如图所示,那么组成这个物
体的小正方体的个数为
(C)
主视图
左视图
俯视图
A.2
B.3
D.10

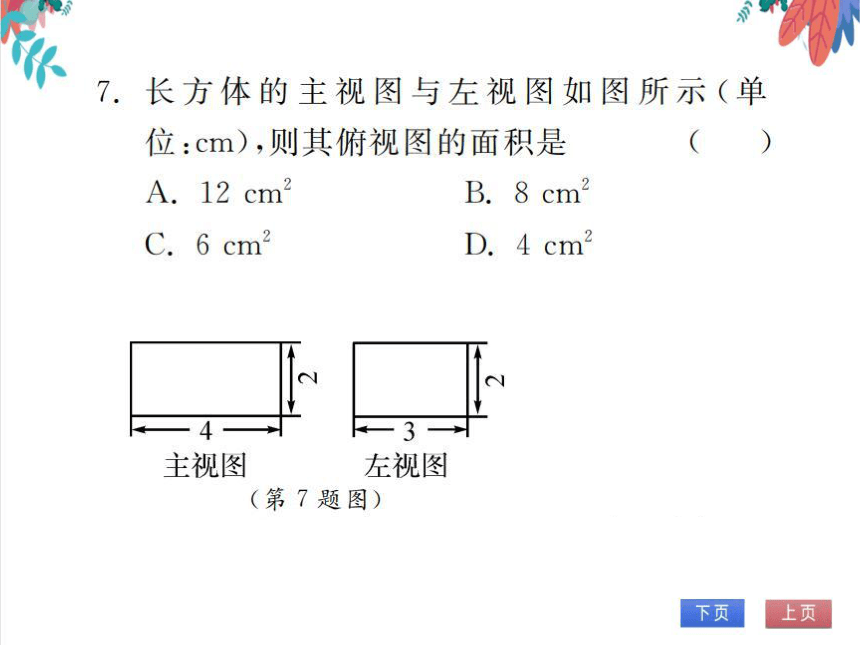

7.长方体的主视图与左视图如图所示(单
位:cm),则其俯视图的面积是
CA
A. 12 cmt
B.8
cm
cm
D. 4 cm
主视图
左视图
(第7题图)
(第8题图)

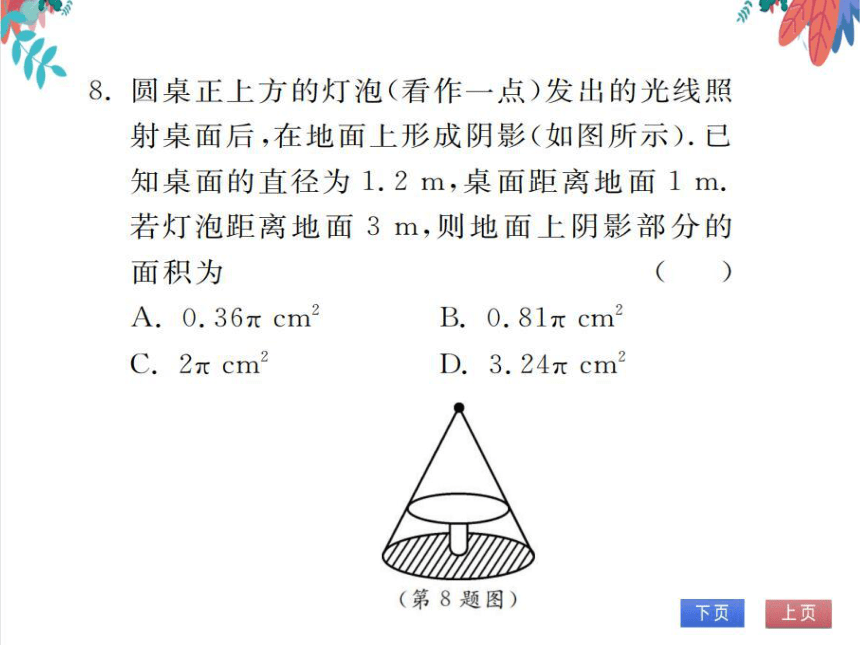

8.圆桌正上方的灯泡(看作一点)发出的光线照
射桌面后,在地面上形成阴影(如图所示).已
知桌面的直径为1.2m,桌面距离地面1m
若灯泡距离地面3m,则地面上阴影部分的
面积为
(B)
A.0.36πcm2
B.0.81xcm2
C.2πcm2
d.3.24 cm
二、填空题(每小题4分,共24分)
9.根据图中小树的影子和图中的方位填空:图中
反映的这一时刻大约是这一天的上午(填
“上午”“中午”或“下午”)
西
东
着冷静应
南
考
(第9题图)
(第10题图)
10.如图是正方体盒子的展开图,那么展开前与
“静”字相对的字是着
11.一张桌子上摆放着若干个碟子,从三个方向
上看,三种视图如图所示,则这张桌子上共
有12个碟子
主视图
左视图
俯视图
12.如图,光源P在横杆AB的正上方,AB在
灯光下的影子为CD,AB∥CD,AB=2m,
CD=6m,点P到CD的距离是2.7m,则
AB与CD间的距离是1.8m
