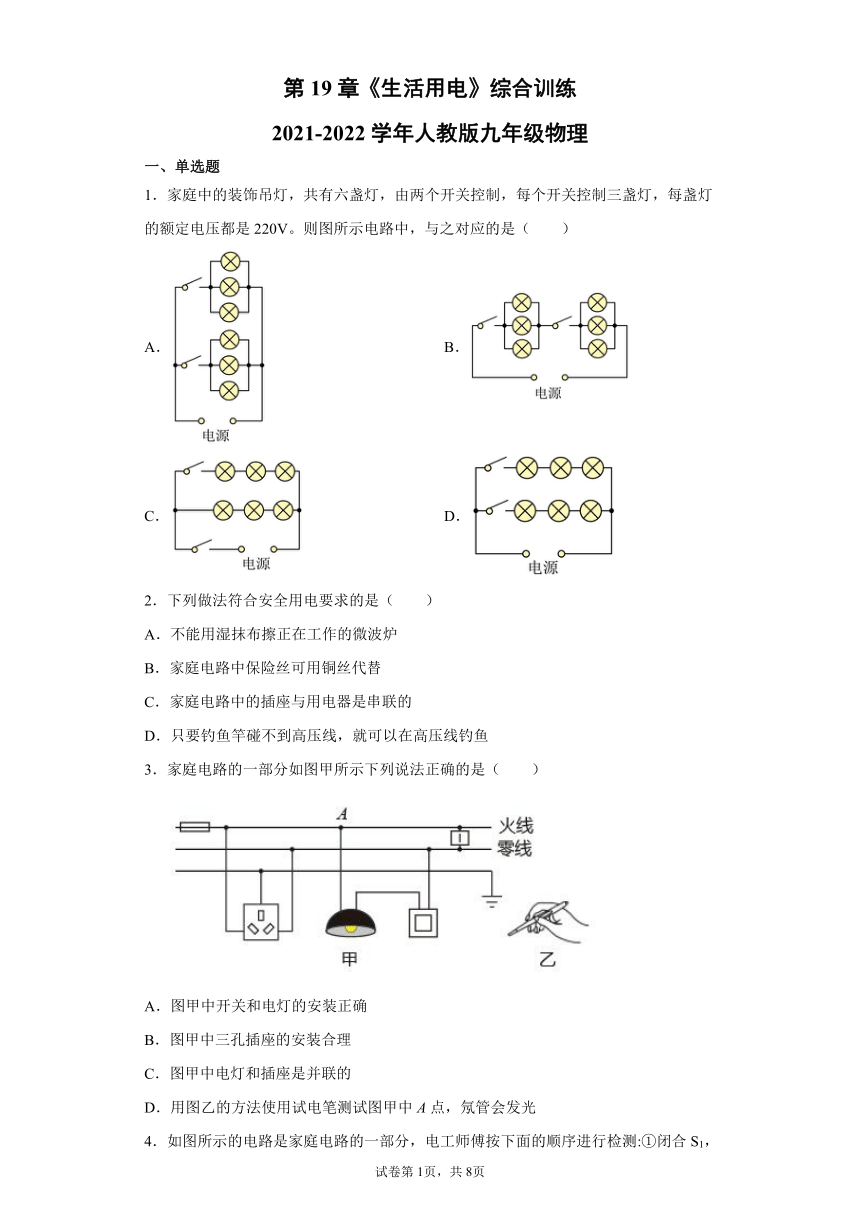

第19章《生活用电》综合训练
2021-2022学年人教版九年级物理
一、单选题
1．家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图所示电路中，与之对应的是（　　）
A． B．
C． D．
2．下列做法符合安全用电要求的是（　　）
A．不能用湿抹布擦正在工作的微波炉
B．家庭电路中保险丝可用铜丝代替
C．家庭电路中的插座与用电器是串联的
D．只要钓鱼竿碰不到高压线，就可以在高压线钓鱼
3．家庭电路的一部分如图甲所示下列说法正确的是（　　）
A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光

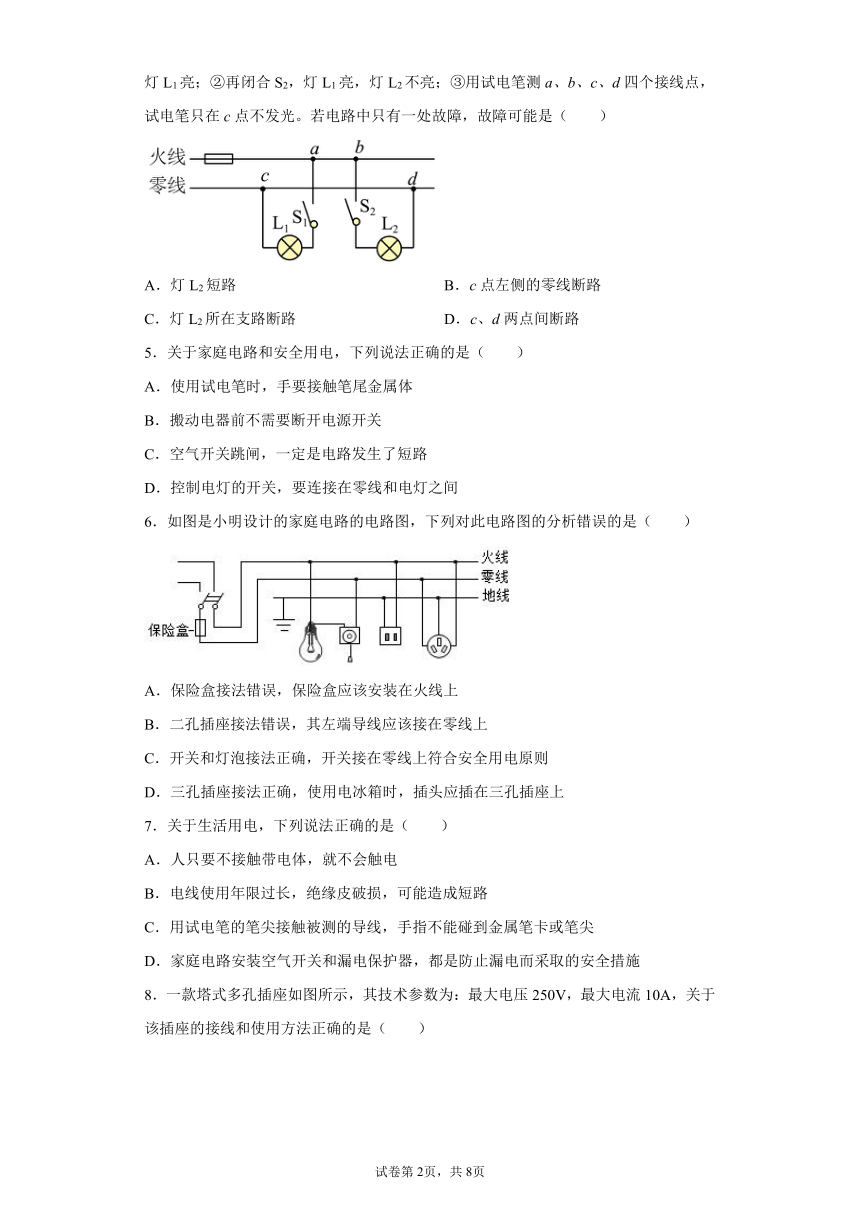

4．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（　　）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
5．关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手要接触笔尾金属体
B．搬动电器前不需要断开电源开关
C．空气开关跳闸，一定是电路发生了短路
D．控制电灯的开关，要连接在零线和电灯之间
6．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
7．关于生活用电，下列说法正确的是（　　）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施

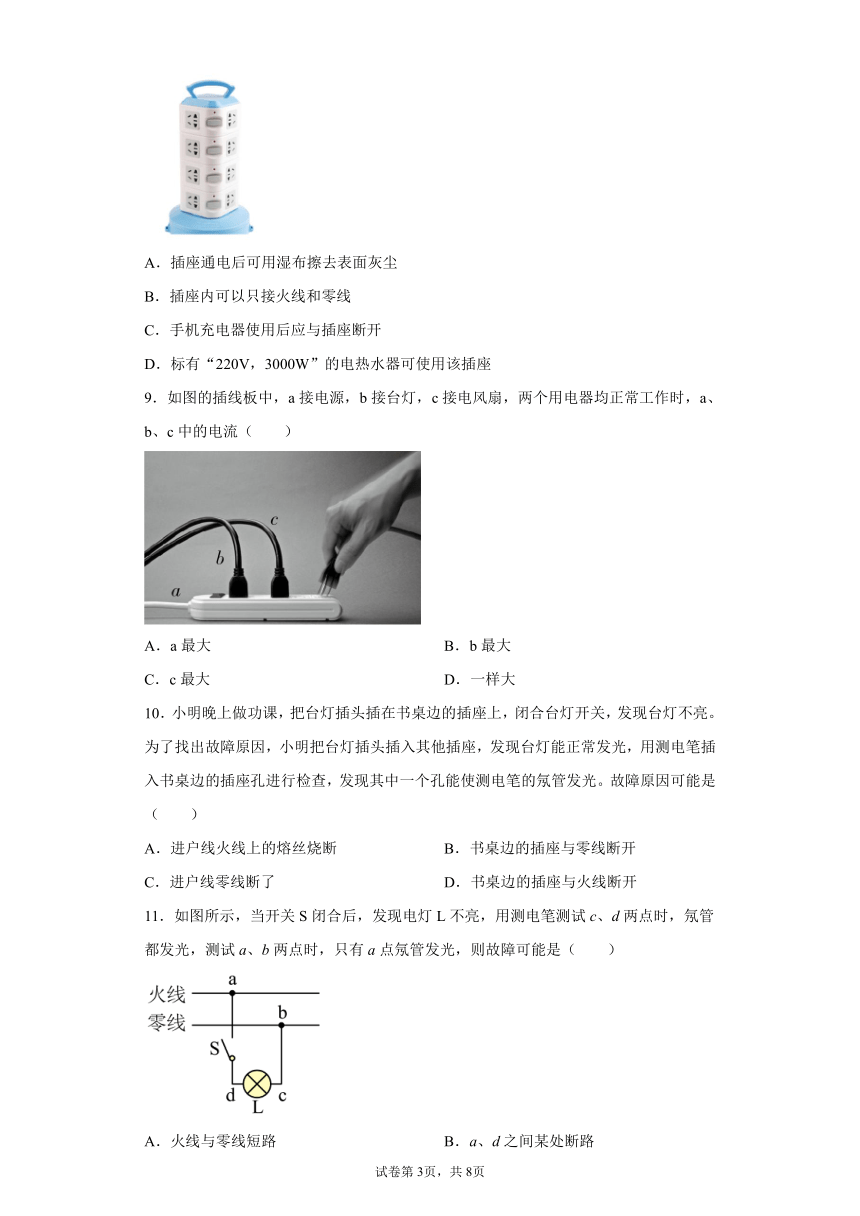

8．一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是（　　）
A．插座通电后可用湿布擦去表面灰尘
B．插座内可以只接火线和零线
C．手机充电器使用后应与插座断开
D．标有“220V，3000W”的电热水器可使用该插座
9．如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（　　）
A．a最大 B．b最大
C．c最大 D．一样大
10．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（　　）
A．进户线火线上的熔丝烧断 B．书桌边的插座与零线断开
C．进户线零线断了 D．书桌边的插座与火线断开
11．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　）
A．火线与零线短路 B．a、d之间某处断路
C．b、c之间某处断路 D．电灯的灯丝断了

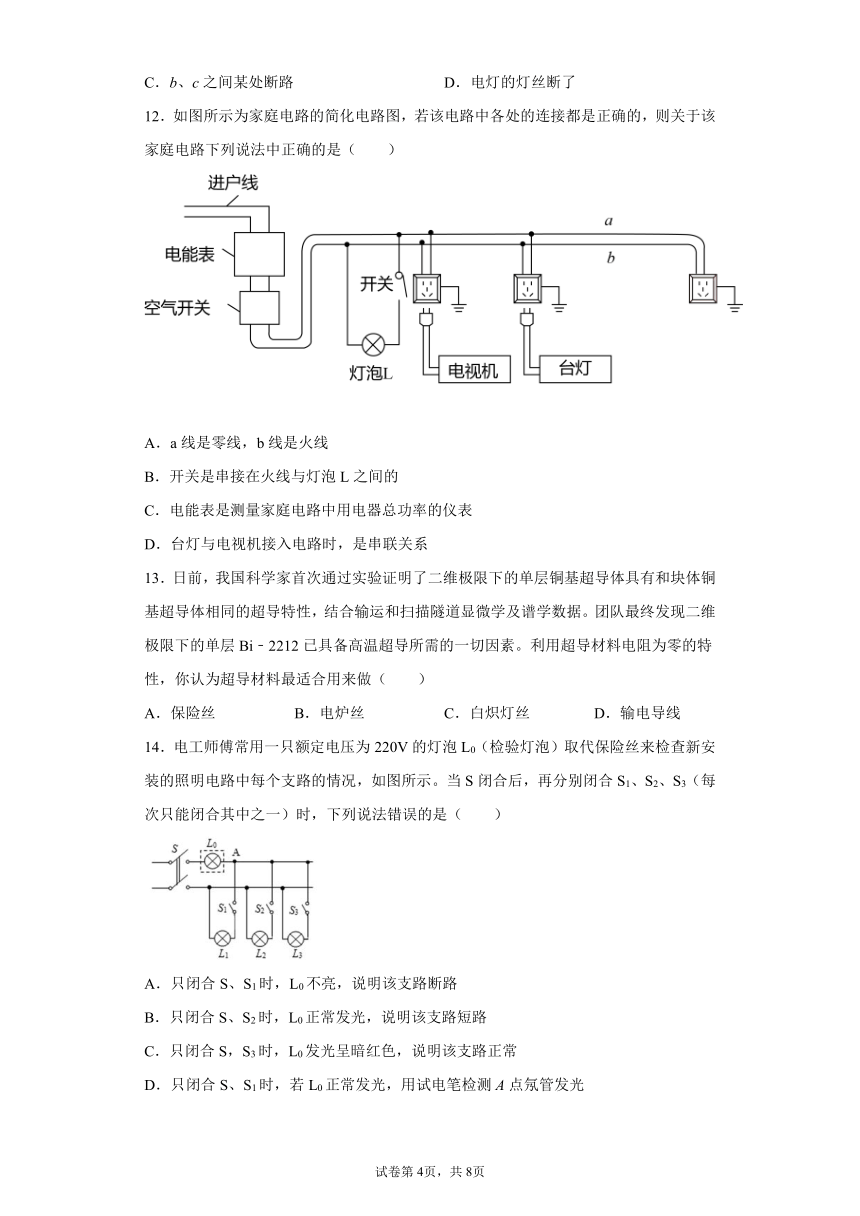

12．如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（　　）
A．a线是零线，b线是火线
B．开关是串接在火线与灯泡L之间的
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
13．日前，我国科学家首次通过实验证明了二维极限下的单层铜基超导体具有和块体铜基超导体相同的超导特性，结合输运和扫描隧道显微学及谱学数据。团队最终发现二维极限下的单层Bi﹣2212已具备高温超导所需的一切因素。利用超导材料电阻为零的特性，你认为超导材料最适合用来做（　　）
A．保险丝 B．电炉丝 C．白炽灯丝 D．输电导线
14．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，下列说法错误的是（　　）
A．只闭合S、S1时，L0不亮，说明该支路断路
B．只闭合S、S2时，L0正常发光，说明该支路短路
C．只闭合S，S3时，L0发光呈暗红色，说明该支路正常
D．只闭合S、S1时，若L0正常发光，用试电笔检测A点氖管发光
二、填空题

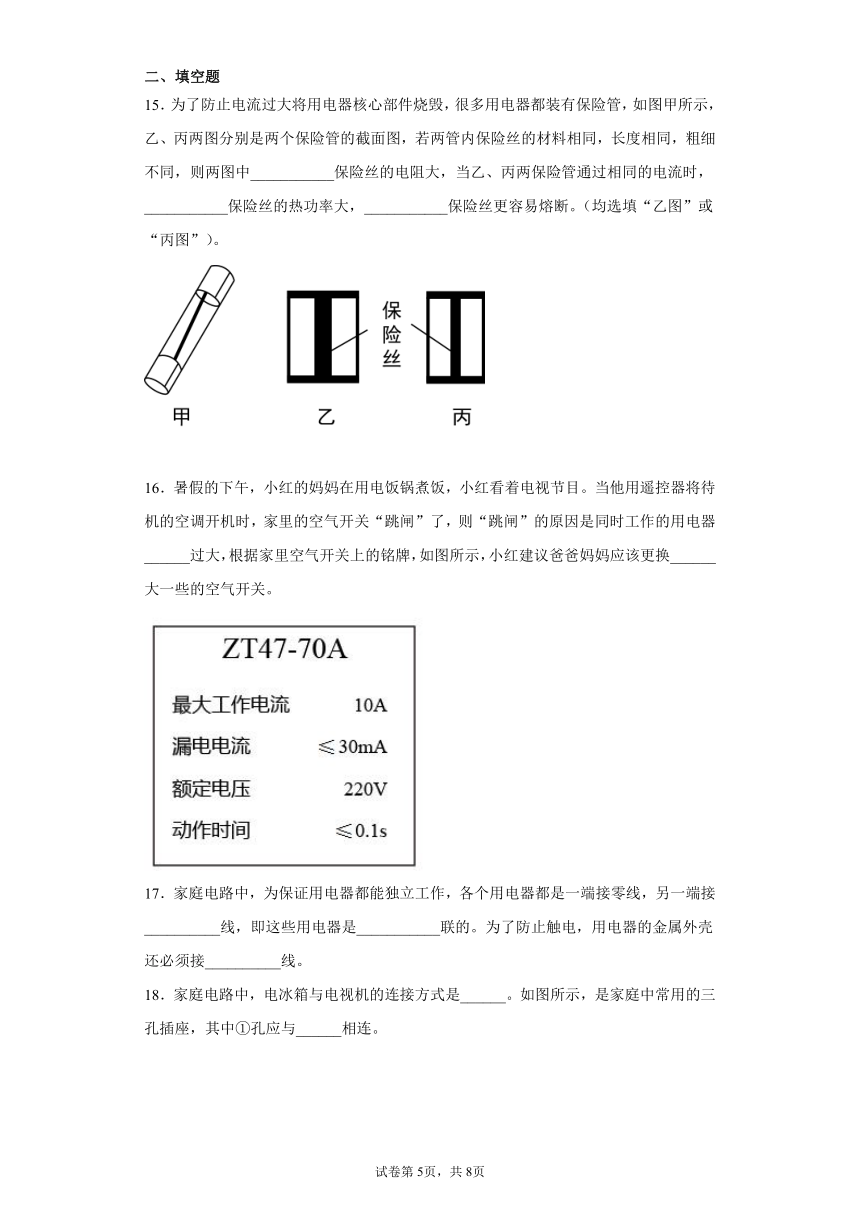

15．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中___________保险丝的电阻大，当乙、丙两保险管通过相同的电流时，___________保险丝的热功率大，___________保险丝更容易熔断。（均选填“乙图”或“丙图”）。
16．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。
17．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
18．家庭电路中，电冰箱与电视机的连接方式是______。如图所示，是家庭中常用的三孔插座，其中①孔应与______相连。
19．如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才有电。房卡的作用相当于电路中的______；
20．测电笔的作用是辨别______，如图甲所示的使用方法是_______（选填“规范”或“不规范”）的，在如图乙中，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________，若试电笔接触A至F各点都发光，说明__________。
三、实验题
21．认识短路的危害
（实验器材）
低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A挡)
（进行实验）
(1)在如图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好。
(2)当开关闭合时，灯泡__________(选填“发光”或“不发光”)，电流表__________(选填“有”或“无”)示数。
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到电流表____________________，保险丝__________。
（分析论证）
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的__________效应。
22．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
四、计算题
23．为了应对家中天然气停气而不能及时烧热水，妈妈从商场买了一个电热水壶，其部分铭牌信息如图甲所示，图乙为电热水壶的工作电路R1、R2均为电热丝，当开关S接a、b触点时，电热水壶的挡位不同。求：
(1)求额定保温时的电流；
(2)R1和R2的阻值；
(3)在用电高峰期，关闭家中其他用电器，只让电热水壶通电，使其处于加热状态3min，电能表（如图丙所示）的转盘转了120r，则电热水壶加热的实际电压为多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
2．A
3．C
4．D
5．A
6．C
7．B
8．C
9．A
10．B
11．C
12．B
13．D
14．D
15．丙图 丙图 丙图
16．总功率 最大工作电流
17．火 并 地
18．并联 地线（或大地、地）
19．开关
20．火线和零线 不规范 断路 F左侧零线断路
21．发光 有 指针迅速摆动较大幅度 迅速熔断 很大 相同 正 热
22．L1短路 L2断路 电路连接正常 B CD 右 漏电
23．
(1) 电热水壶额定保温时的电流
(2)由图乙知，开关S接触点a时，电阻R1、R2串联，电路总电阻最大；S接触点b时，电路是R2工作的简单电路。据知，S接触点a时，是保温挡，此时电路总电阻
S接触点b时，是加热挡，则
那么
R1=R总-R2=1100Ω-50Ω=1050Ω
(3)结合题意及图丙知，电热水壶在加热状态工作3min消耗的电能
据得，此时电路的实际电压
答：(1)额定保温时的电流为0.2A；
(2) R1和R2的阻值分别为1050Ω和50Ω；
(3)电热水壶加热的实际电压为200V。
