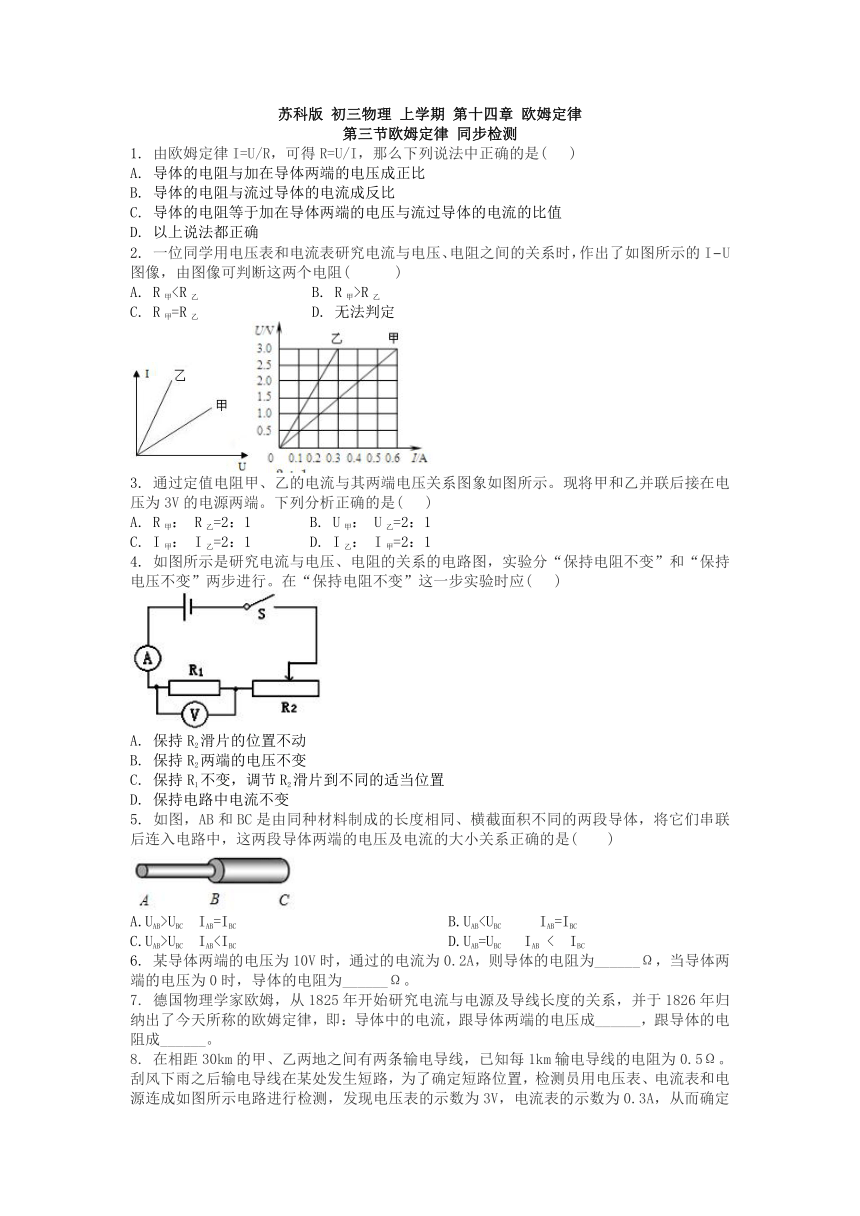

苏科版 初三物理 上学期 第十四章 欧姆定律
第三节欧姆定律 同步检测
1. 由欧姆定律I=U/R，可得R=U/I，那么下列说法中正确的是( )
A. 导体的电阻与加在导体两端的电压成正比
B. 导体的电阻与流过导体的电流成反比
C. 导体的电阻等于加在导体两端的电压与流过导体的电流的比值
D. 以上说法都正确
2. 一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I U图像，由图像可判断这两个电阻( )
A. R甲R乙
C. R甲=R乙 D. 无法判定
3. 通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是( )
A. R甲： R乙=2：1 B. U甲： U乙=2：1
C. I甲： I乙=2：1 D. I乙： I甲=2：1
4. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电阻不变”这一步实验时应( )
A. 保持R2滑片的位置不动
B. 保持R2两端的电压不变
C. 保持R1不变，调节R2滑片到不同的适当位置
D. 保持电路中电流不变
5. 如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是( )
A.UAB>UBC IAB=IBC B.UABC.UAB>UBC IAB6. 某导体两端的电压为10V时，通过的电流为0.2A，则导体的电阻为______Ω，当导体两端的电压为0时，导体的电阻为______Ω。
7. 德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成______，跟导体的电阻成______。
8. 在相距30km的甲、乙两地之间有两条输电导线，已知每1km输电导线的电阻为0.5Ω。刮风下雨之后输电导线在某处发生短路，为了确定短路位置，检测员用电压表、电流表和电源连成如图所示电路进行检测，发现电压表的示数为3V，电流表的示数为0.3A，从而确定短路位置离甲地___________km。
9. 近期，西宁市创城行动中，交警在检查酒驾时，首先通过嗅觉感知其是否饮酒，交警能闻到酒精味是因为______，然后通过酒精检测仪定量检测。该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R的阻值减小。若驾驶员饮酒，检测酒精检测仪上电压表的示数将______(选填“变大”或“变小”)。
10. 如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4:3，甲应为__________表，此时灯L1和L2的电阻之比为__________
11. 小英在“探究通过导体中电流与电阻的关系”的实验中，连接了如图甲所示的电路(电源电压保持4.5V不变)。
(1)用笔画线代替导线将图甲实物电路连接完整(要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉)。
(2)连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R______(填“短路”或“断路”)。
(3)图乙是小英根据测得的实验数据绘制的电流II随电阻RR变化的图象，其中阴影面积的物理意义是 ______，其数值为 ______；当R的电阻由5Ω更换为10Ω时，没有调节滑片就直接闭合开关，为使R两端的电压 ______(填“改变”或“不变”)，滑动变阻器的滑片应向 ______(填“左”或“右”)端滑动；实验中R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为顺利完成五次实验，滑动变阻器的最大阻值至少是 ______Ω。
12. 在“探究电流与电压的关系”实验中：
(1)请用笔画线代替导线，将甲图中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大(连线时导线不允许交叉)；
(2)正确连接好电路后，闭合开关发现电压表示数为2.8V，电流表无示数，滑动滑片P两表示数均无变化，则故障原因是______；
(3)小明排除故障后，移动滑片PP到某一位置时电流表示数如乙图所示，此时通过电阻的电流为______A.若要增大电阻两端的电压，应将滑片P向______(选填“A”或“B”)端移动；
(4)实验中测得多组数据，绘制出电阻R的I U图象如图丙所示：由图象可得电流与电压的关系是______；本实验所用电阻的阻值为______Ω。
13. 图所示的电路中，电源两端电压保持不变，电阻R1的阻值为10Ω.闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A.求：
(1)电源电压；
(2)电阻R2的阻值。
14. 如图的电路中，电源电压为12V且保持不变，电阻R1的阻值为10Ω.闭合开关S，电流表的示数为0.4A.求：
(1)R1两端的电压；
(2)电阻R2的阻值。
