第十九章生活用电单元测试卷2021—2022学年人教版九年级物理全一册（含答案）

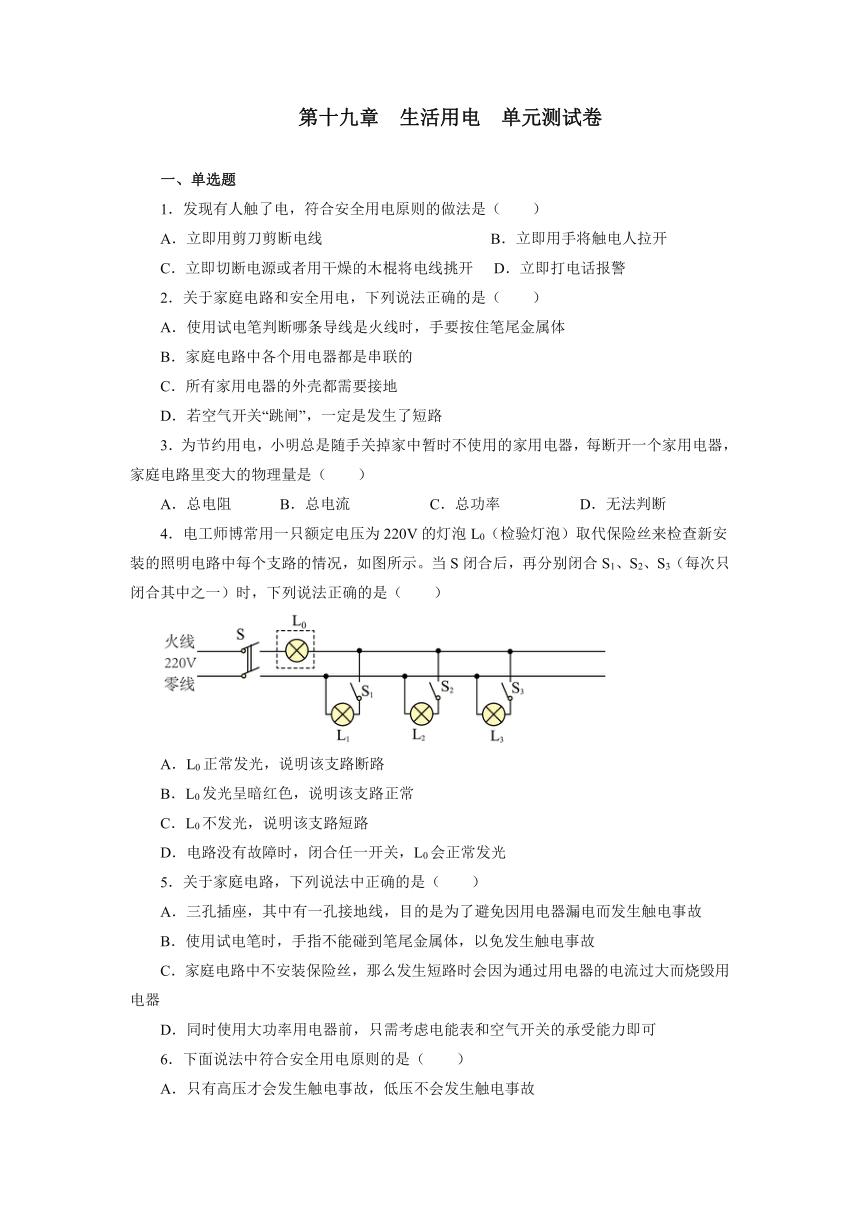

第十九章 生活用电 单元测试卷
一、单选题
1．发现有人触了电，符合安全用电原则的做法是（　　）
A．立即用剪刀剪断电线 B．立即用手将触电人拉开
C．立即切断电源或者用干燥的木棍将电线挑开 D．立即打电话报警
2．关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔判断哪条导线是火线时，手要按住笔尾金属体
B．家庭电路中各个用电器都是串联的
C．所有家用电器的外壳都需要接地
D．若空气开关“跳闸”，一定是发生了短路
3．为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每断开一个家用电器，家庭电路里变大的物理量是（　　）
A．总电阻 B．总电流 C．总功率 D．无法判断
4．电工师博常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，下列说法正确的是（　　）
A．L0正常发光，说明该支路断路
B．L0发光呈暗红色，说明该支路正常
C．L0不发光，说明该支路短路
D．电路没有故障时，闭合任一开关，L0会正常发光
5．关于家庭电路，下列说法中正确的是（　　）
A．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．家庭电路中不安装保险丝，那么发生短路时会因为通过用电器的电流过大而烧毁用电器
D．同时使用大功率用电器前，只需考虑电能表和空气开关的承受能力即可
6．下面说法中符合安全用电原则的是（　　）
A．只有高压才会发生触电事故，低压不会发生触电事故
B．家用电器起火时，先灭火后切断电源
C．在一个插座上同时使用多个大功率用电器
D．使用试电笔时，手指按住金属笔卡，用笔尖接触被测导线

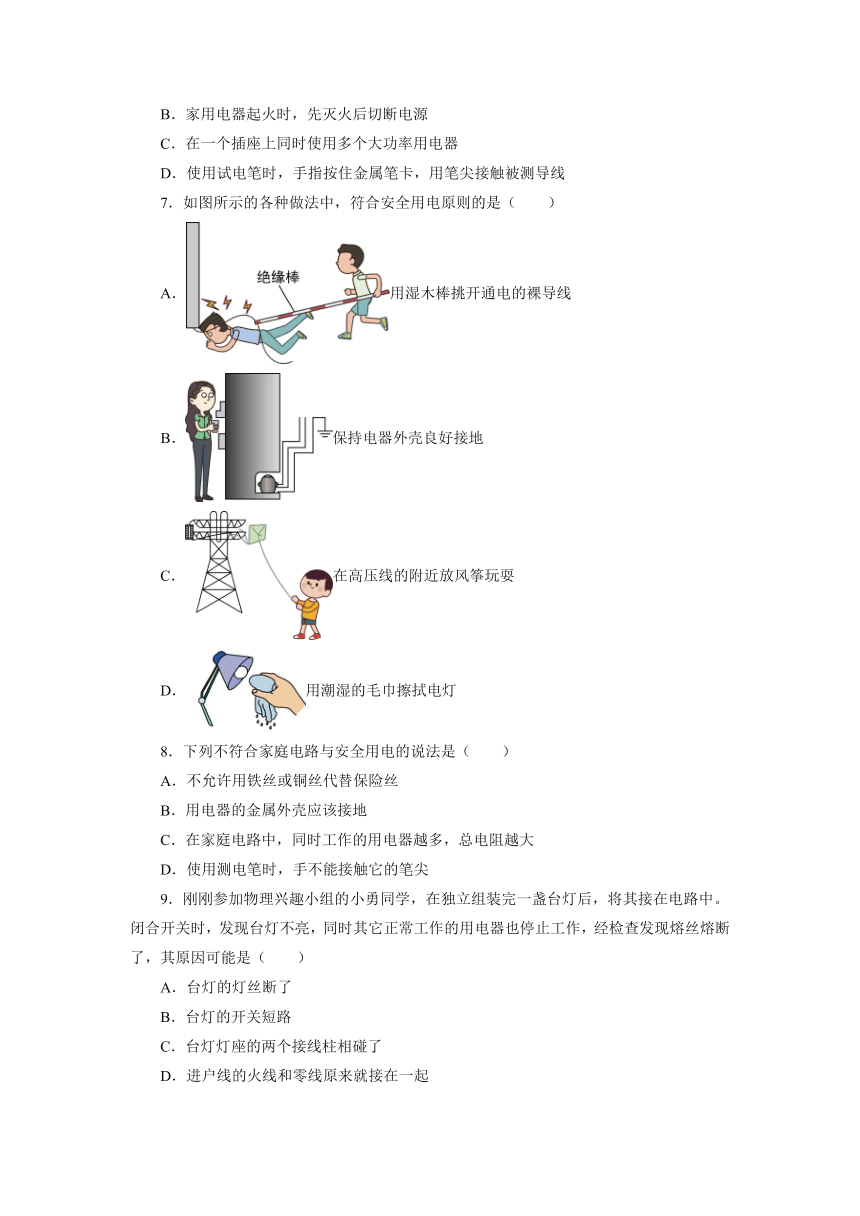

7．如图所示的各种做法中，符合安全用电原则的是（　　）
A．用湿木棒挑开通电的裸导线 B．保持电器外壳良好接地
C．在高压线的附近放风筝玩耍
D．用潮湿的毛巾擦拭电灯
8．下列不符合家庭电路与安全用电的说法是（　　）
A．不允许用铁丝或铜丝代替保险丝
B．用电器的金属外壳应该接地
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触它的笔尖
9．刚刚参加物理兴趣小组的小勇同学，在独立组装完一盏台灯后，将其接在电路中。闭合开关时，发现台灯不亮，同时其它正常工作的用电器也停止工作，经检查发现熔丝熔断了，其原因可能是（　　）
A．台灯的灯丝断了
B．台灯的开关短路
C．台灯灯座的两个接线柱相碰了
D．进户线的火线和零线原来就接在一起

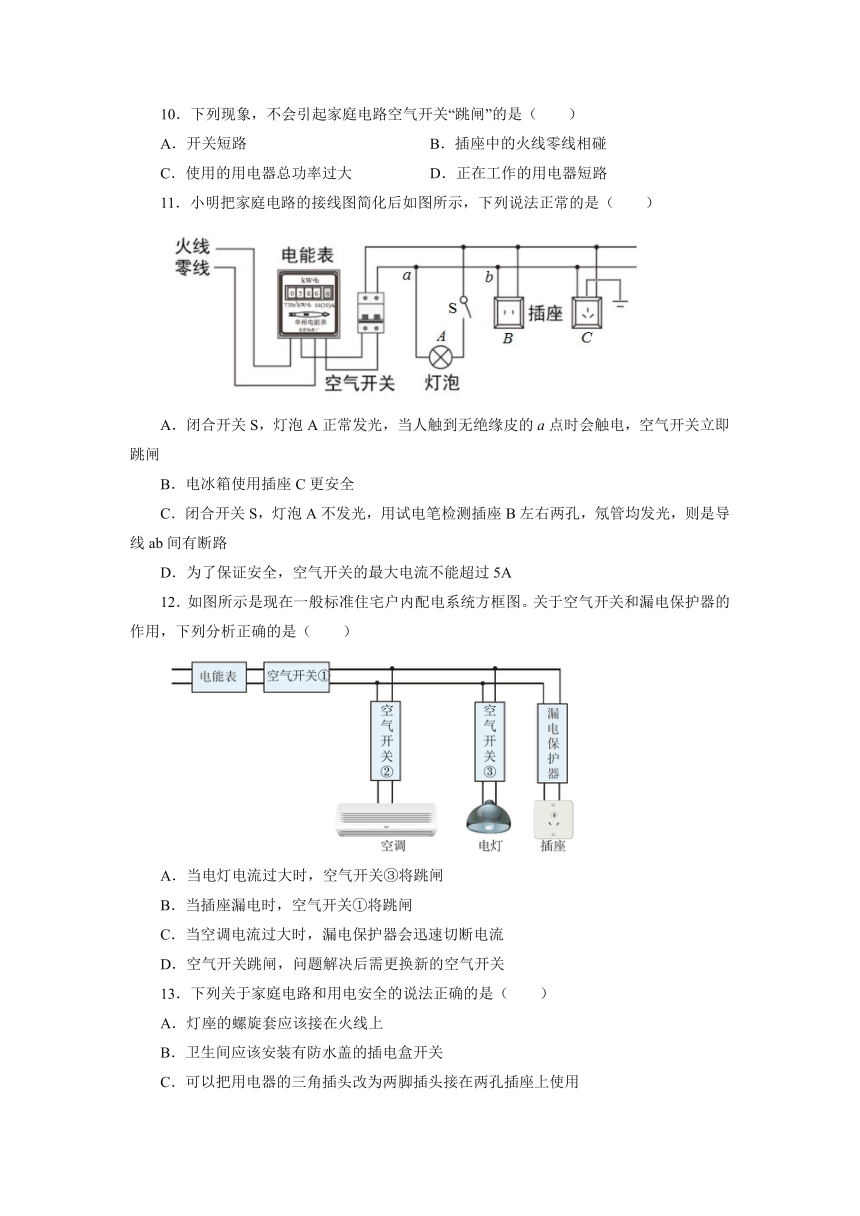

10．下列现象，不会引起家庭电路空气开关“跳闸”的是（　　）
A．开关短路 B．插座中的火线零线相碰
C．使用的用电器总功率过大 D．正在工作的用电器短路
11．小明把家庭电路的接线图简化后如图所示，下列说法正常的是（　　）
A．闭合开关S，灯泡A正常发光，当人触到无绝缘皮的a点时会触电，空气开关立即跳闸
B．电冰箱使用插座C更安全
C．闭合开关S，灯泡A不发光，用试电笔检测插座B左右两孔，氖管均发光，则是导线ab间有断路
D．为了保证安全，空气开关的最大电流不能超过5A
12．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（　　）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
13．下列关于家庭电路和用电安全的说法正确的是（　　）
A．灯座的螺旋套应该接在火线上
B．卫生间应该安装有防水盖的插电盒开关
C．可以把用电器的三角插头改为两脚插头接在两孔插座上使用
D．空气开关跳闸，一定是电路中出现了短路

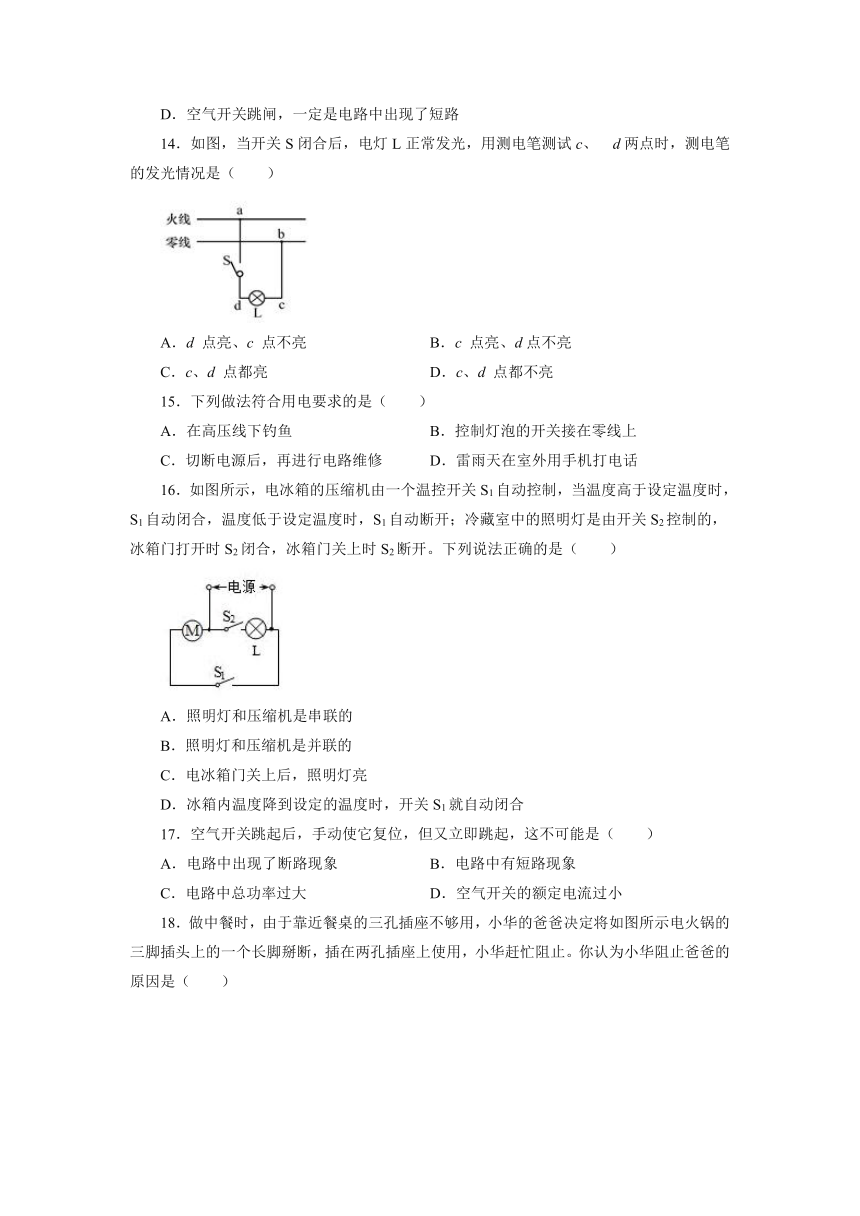

14．如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、 d两点时，测电笔的发光情况是（ ）
A．d 点亮、c 点不亮 B．c 点亮、d点不亮
C．c、d 点都亮 D．c、d 点都不亮
15．下列做法符合用电要求的是（　　）
A．在高压线下钓鱼 B．控制灯泡的开关接在零线上
C．切断电源后，再进行电路维修 D．雷雨天在室外用手机打电话
16．如图所示，电冰箱的压缩机由一个温控开关S1自动控制，当温度高于设定温度时，S1自动闭合，温度低于设定温度时，S1自动断开；冷藏室中的照明灯是由开关S2控制的，冰箱门打开时S2闭合，冰箱门关上时S2断开。下列说法正确的是（　　）
A．照明灯和压缩机是串联的
B．照明灯和压缩机是并联的
C．电冰箱门关上后，照明灯亮
D．冰箱内温度降到设定的温度时，开关S1就自动闭合
17．空气开关跳起后，手动使它复位，但又立即跳起，这不可能是（　　）
A．电路中出现了断路现象 B．电路中有短路现象
C．电路中总功率过大 D．空气开关的额定电流过小
18．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（　　）
A．不能将电火锅的金属外壳和大地相连
B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患
D．会使两孔插座短路
二、填空题
19．我国家庭电路中用___________辨别零线和火线，为了防止触电，必须把用电器的开关连接在___________线上；电灯与电视机等家用电器是___________（选填“串联”或“并联”）的。
20．如图是常见的家庭电路。从图中发现：电灯与插座______（选填“串联”或“并联”），开关安装在______（选填“火线”或“零线”）上。三孔插座的上方孔必须与______（选填“火线”或“零线”或“地线”）接通。
21．如图是一种电热暖手宝及其主要参数，暖手宝内有水及其加热元件等，选用水作为吸热或放热物质是因为水的___________较大（选填“密度”、“比热容”或“质量”）。使用前要先给暖手宝进行通电加热，假设所消耗的电能有70%转化为水的内能，则在额定电压下，水由15℃加热至自动断电，所需要的加热时间为___________s。当小红把电磁炉的插头插进插座时，家里原自动空气开关“跳闸”了，其原因可能是___________。[c水=4.2×103J/(kg·℃)]
22．“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是__________V，当发现家用电器或电线失火时，必须先__________电源，然后再救火。
23．对人体安全的电压应该不高于_____V，因为根据欧姆定律 可知，在电阻不变的情况下，电压越高，通过人体电流就会越______，所以高压电对人体来说是非常危险的。
24．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路__________，使空气开关跳闸；可以用__________来判断插孔接的是火线还是零线。
25．在家庭电路中，为了用电安全，控制用电器的开关要连接在______线和用电器之间；用试电笔可辨别火线和零线，使氖管发光的是______。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是______。
26．家里的电灯、电视机、电冰箱等都是______联在电路中的；控制电灯的开关与电灯是______联的。家庭电路的火线和零线可以用试电笔来判别，如图甲、乙中的两种握法，正确的是______。
27．当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性___________（变大/变小/不变），这是因为此时人的电阻明显___________（变大/变小/不变）。人体出汗或潮湿时的电阻为；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为___________mA。
三、实验题
28．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
四、计算题
29．炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
30．将一台“220 V、1500 W”的电热水器接到220 V的照明电路中，计算：
（1）该热水器的电阻多大？热水器在1 min内产生的热量是多少J？工作1 h要用电多少度？
（2）如果将接这个电热水器的插座安装保险丝（参照下表的熔丝规格），应该选取多大直径？
参考答案
1．C
2．A
3．A
4．B
5．A
6．D
7．B
8．C
9．C
10．A
11．B
12．A
13．B
14．A
15．C
16．B
17．A
18．A
19．试电笔 火 并联
20．并联 火线 地线
21．比热容 600 电路中发生短路故障或者是电路中用电器的总功率过大，导致干路电流过大
22．220 断开/切断
23．36 大
24．短路 试电笔/测电笔
25．火 火线 ab之间断路
26．并 串 甲
27．变大 变小 400
28．L1短路 L2断路 电路连接正常 B CD 右 漏电
29．(1) 4.55 A；(2)允许．
30．（1）32.27Ω 9×104J 1.5度 （2）1.25mm
