初中物理人教版八年级上册 4.4光的折射课件(共17张PPT)

(共17张PPT)
第四章 光现象
第四节 光的折射
光由一种介质 射入 另一种介质时,传播方向___________的现象叫光的折射
发生偏折
斜射入
γ
A
O
B
N
N/
空气
玻璃
入射光线
AO
折射光线
OB
法线
NN/
入射角
折射角
∠
∠γ

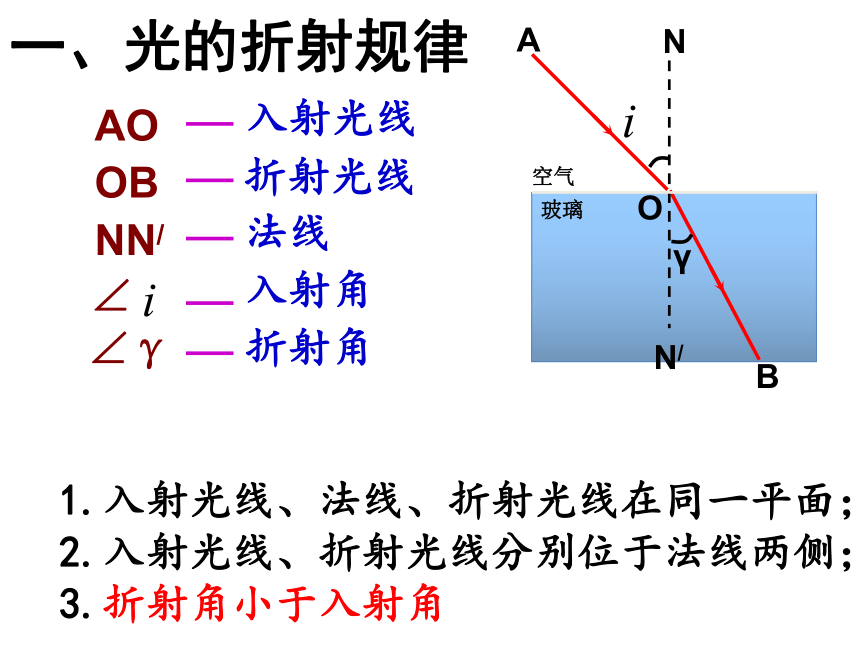

一、光的折射规律
1.入射光线、法线、折射光线在同一平面；
2.入射光线、折射光线分别位于法线两侧；
3.折射角小于入射角
A
O
空气
N
N`
B
玻璃
折射光线
折射角
入射角
入射光线
法线

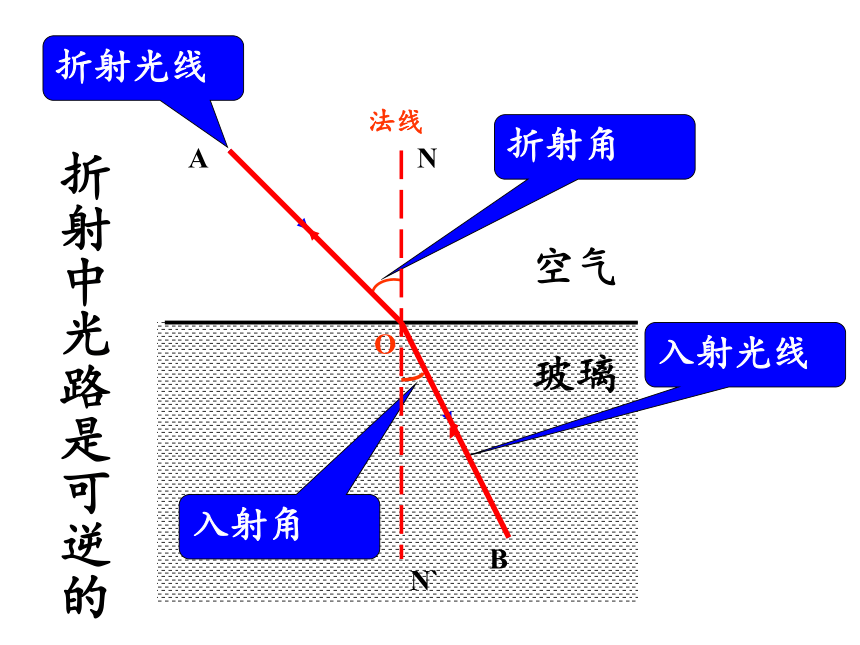

折射中光路是可逆的
γ
A
O
B
N
N/
空气
玻璃
入射光线
AO
折射光线
OB
法线
NN/
入射角
折射角
∠
∠γ

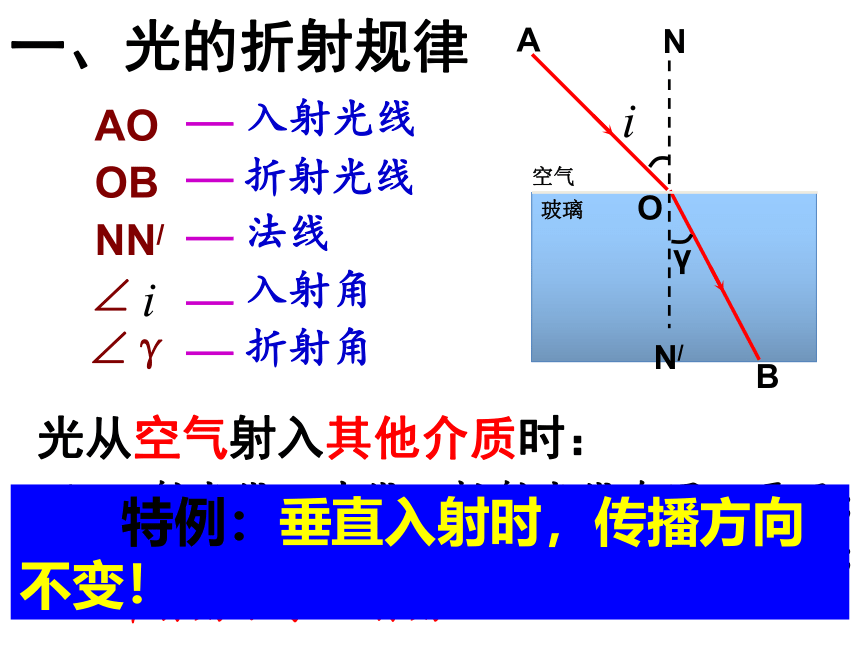

一、光的折射规律
光从空气射入其他介质时：
1.入射光线、法线、折射光线在同一平面；
2.入射光线、折射光线分别位于法线两侧；
3.折射角小于入射角
特例：垂直入射时，传播方向不变！

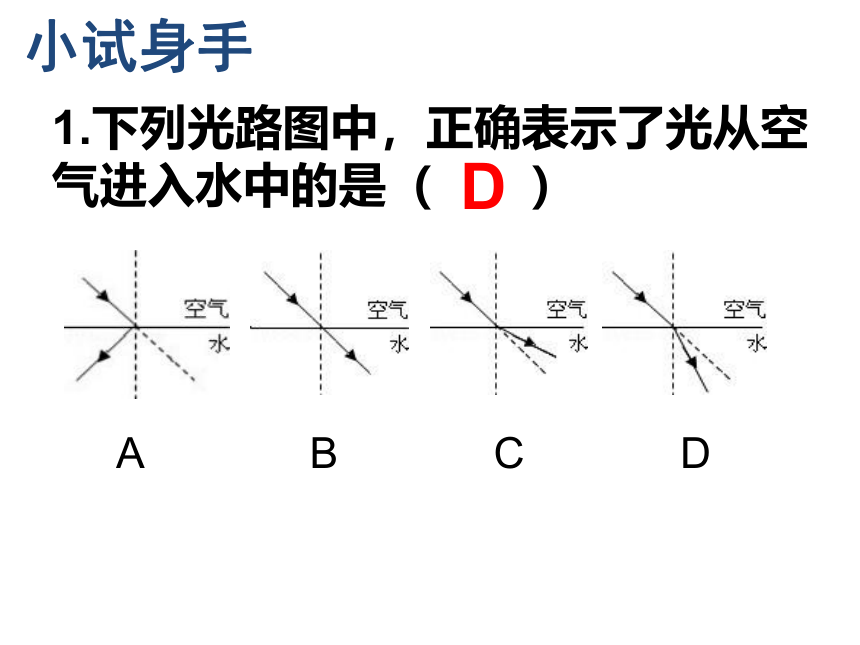

1.下列光路图中，正确表示了光从空气进入水中的是（　　）
小试身手
A B C D
D

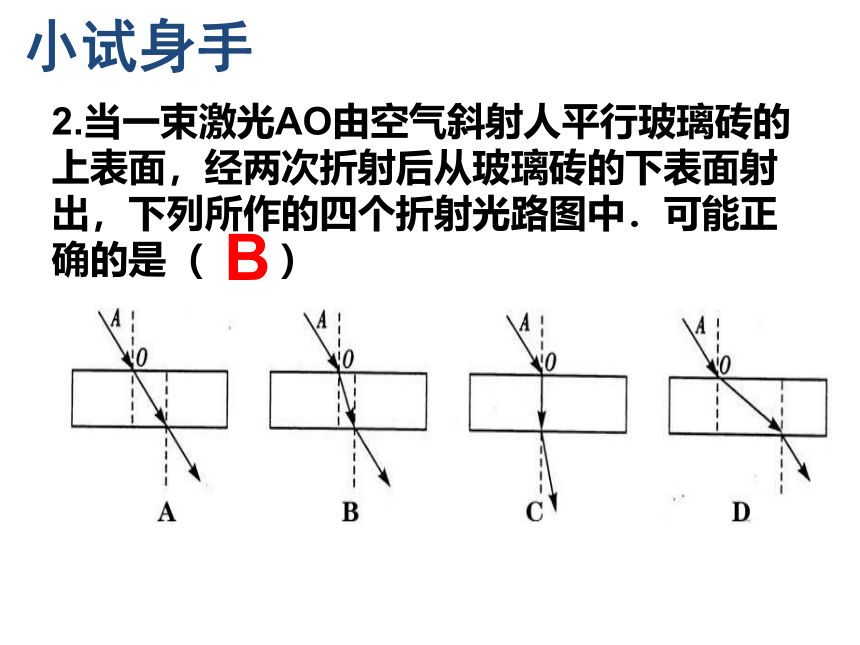

2.当一束激光AO由空气斜射人平行玻璃砖的上表面，经两次折射后从玻璃砖的下表面射出，下列所作的四个折射光路图中．可能正确的是（ ）
小试身手
B
法线
二、生活中的折射现象
插入水中的筷子会怎么样？
筷子反射的光线在水面处发生折射后进入眼睛
向上偏折
我们看到水中的鱼比实际的位子要浅一些。
鱼在哪儿？
小小魔术：
起初纸杯是空的，慢慢向纸杯中
倒水…………倒水…………倒水……咦？？？？
大家自己做一做！o(^▽^)o
思考：从水下看岸上的物体，它变高还是变矮呢？
变高
O
O'
今天我学到了什么？
三、小结
1.如图所示的现象中，属于光的折射现象的是（　　）
小试身手
A小孔成像
B日食
C笔“断”了
C
D湖中的倒影
2.当一束光从玻璃斜射到空气中，试根据光的反射定律和折射规律判断介质、入射光线、法线、反射光线及折射光线。
？
？
？
法线
空气 玻璃
入射光线
反射光线
折射光线
A B
C
D
3
2
1
小试身手
3.一光线由空气斜射入水中，入射角为300 ，在水面上同时产生反射和折射，此时，折射光线与反射光线之间的夹角的大小一定 （ ）
A、小于300
B、大于300，小于600
C、大于600，小于1200
D、大于1200，小于1500
水
空气
1200
D
300
仔细思考
4.一盏探照灯自东向西斜射入原来装有水的泳池中央，在逐渐灌满水的过程中，池底的光斑将（ ）
仔细思考
A.向东移动，最后静止
B.始终在原地不动
C.先向东移动，再向西移动，最后静止
D.向西移动，最后静止
A
课后作业：
1.网上搜索更多的折射现象，比如海市蜃楼，下节课一起分享；
2.完成 同步练习“光的折射”。
