带电粒子在电磁场中的运动综合训练—高二上学期物理人教版（2019）选择性必修第二册（word版含答案）

　带电粒子在电磁场中的运动
一、选择题
1．一个质量为m，电量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷做匀速圆周运动，磁场方向垂直于它的运动平面，作用在负电荷上的电场力恰好是磁场力的三倍，则负电荷做圆周运动的角速度可能是：( )
A． B． C． D．
2．如图所示，足够长的光滑三角形绝缘槽，与水平面的夹角分别为α和β（α＜β），加垂直于纸面向里的磁场．分别将质量相等、带等量正、负电荷的小球 a、b依次从两斜面的顶端由静止释放，关于两球在槽上运动的说法正确的是（ ）
A．在槽上，a、b两球都做匀加速直线运动，且aa＞ab
B．在槽上，a、b两球都做变加速运动，但总有aa＞ab
C．a、b两球沿直线运动的最大位移是sa＜sb
D．a、b两球沿槽运动的时间为ta和tb，则ta＜tb
(
β
α
)
3．一带正电的小球沿光滑水平桌面向右运动，飞离桌面后进入匀强磁场，如图所示，若飞行时间t1后落在地板上，水平射程为s1，着地速度大小为v1，撤去磁场，其他条件不变，小球飞行时间t2，水平射程s2，着地速度大小为v2，则（ ）
A．s2＞s1 B．t1＞t2 C．v1＞v2 D．v1=v
4．用绝缘细线悬挂一个质量为m、带电量为+q的小球，让它处于右图所示的磁感应强度为B的匀强磁场中．由于磁场的运动，小球静止在如图位置，这时悬线与竖直方向夹角为α，并被拉直，则磁场运动的速度和方向是（ ）
A．v=mg/Bq，水平向右 B．v=mg/Bq，水平向左
C．v=mgtanα/Bq，竖直向上 D．v=mgtanα/Bq，竖直向下
(
α
B
)
5．如图所示，有一电量为q，质量为m的小球，从两竖直的带等量 异种电荷的平行板上方高h处自由下落，两板间有匀强磁场，磁场方向垂直纸面向里，那么带电小球在通过正交电磁场时( )
A．一定做曲线运动 B．不可能做曲线运动
C．可能做匀速直线运动 D．可能做匀加速直线运动

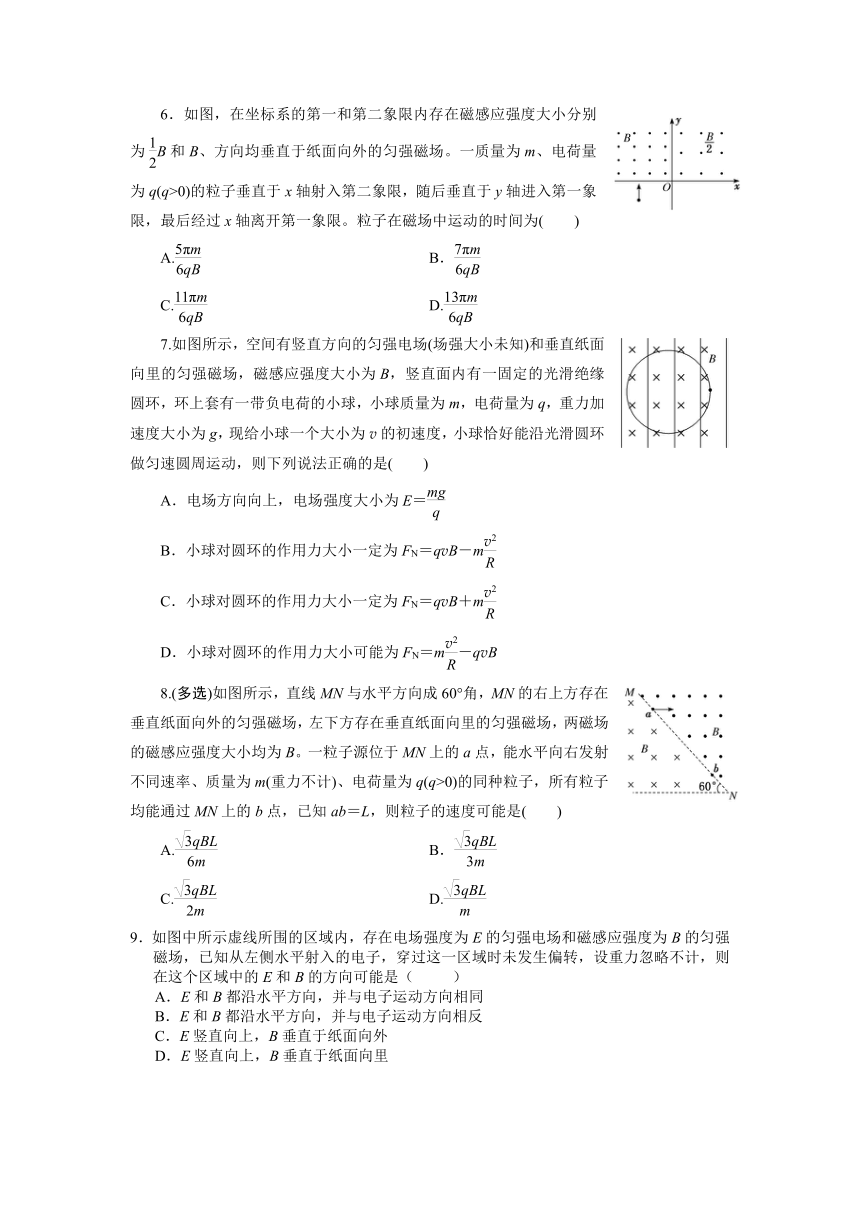

6．如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为B和B、方向均垂直于纸面向外的匀强磁场。一质量为m、电荷量为q(q>0)的粒子垂直于x轴射入第二象限，随后垂直于y轴进入第一象限，最后经过x轴离开第一象限。粒子在磁场中运动的时间为(　　)
A. B．
C. D.
7.如图所示，空间有竖直方向的匀强电场(场强大小未知)和垂直纸面向里的匀强磁场，磁感应强度大小为B，竖直面内有一固定的光滑绝缘圆环，环上套有一带负电荷的小球，小球质量为m，电荷量为q，重力加速度大小为g，现给小球一个大小为v的初速度，小球恰好能沿光滑圆环做匀速圆周运动，则下列说法正确的是(　　)
A．电场方向向上，电场强度大小为E＝
B．小球对圆环的作用力大小一定为FN＝qvB－m
C．小球对圆环的作用力大小一定为FN＝qvB＋m
D．小球对圆环的作用力大小可能为FN＝m－qvB
8.(多选)如图所示，直线MN与水平方向成60°角，MN的右上方存在垂直纸面向外的匀强磁场，左下方存在垂直纸面向里的匀强磁场，两磁场的磁感应强度大小均为B。一粒子源位于MN上的a点，能水平向右发射不同速率、质量为m(重力不计)、电荷量为q(q>0)的同种粒子，所有粒子均能通过MN上的b点，已知ab＝L，则粒子的速度可能是(　　)
A. B．
C. D.
9．如图中所示虚线所围的区域内，存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场，已知从左侧水平射入的电子，穿过这一区域时未发生偏转，设重力忽略不计，则在这个区域中的E和B的方向可能是（ ）
A．E和B都沿水平方向，并与电子运动方向相同
B．E和B都沿水平方向，并与电子运动方向相反
C．E竖直向上，B垂直于纸面向外
D．E竖直向上，B垂直于纸面向里
(
E
B
e
)
10.如图甲所示，竖直面内矩形ABCD区域内存在磁感应强度按如图乙所示的规律变化的磁场(规定垂直纸面向外为正方向)，区域边长＝，一带正电的粒子从A点沿AB方向以速度v0射入磁场，在T1时刻恰好能从C点平行DC方向射出磁场。现在把磁场换成按如图丙所示规律变化的电场(规定竖直向下为正方向)，相同的粒子仍以速度v0从A点沿AB方向射入电场，在T2时刻恰好能从C点平行DC方向射出电场。不计粒子的重力，则磁场的变化周期T1和电场的变化周期T2之比为(　C　)
甲
A．1︰1　 B．2π︰3
C．2π︰9　 D．π︰9
二、填空题
11．如图所示，在真空中一个光滑的绝缘的水平面上，有直径相同的两个金属球A、C．质量mA=0.01 kg，mC=0.005 kg．静止在磁感应强度B=0.5 T的匀强磁场中的C球带正电，电量qC=1×10-2 C．在磁场外的不带电的A球以速度v0=20 m/s进入磁场中与C球发生正碰后，C球对水平面压力恰好为零，则碰后A球的速度为 。
(
v
0
A
C
)
12.如图所示，长为L的水平极板间有垂直纸面向里的匀强磁场，磁感应强度大小为B，板间的距离也为L，两极板不带电。现有质量为m、电荷量为q的带正电荷粒子(不计重力)，从极板间左边中点处垂直磁感线以速度v水平射入磁场，欲使粒子不打在极板上，则v需要满足什么条件 。
三、计算题
13.如图甲所示，质量为m带电量为－q的带电粒子在t＝0时刻由a点以初速度v0垂直进入磁场，Ⅰ区域磁场磁感应强度大小不变、方向周期性变化如图乙所示(垂直纸面向里为正方向)；Ⅱ区域为匀强电场，方向向上；Ⅲ区域为匀强磁场，磁感应强度大小与Ⅰ区域相同均为B0。粒子在Ⅰ区域内一定能完成半圆运动且每次经过mn的时刻均为整数倍，则
(1)粒子在Ⅰ区域运动的轨道半径为多少？
(2)若初始位置与第四次经过mn时的位置距离为x，求粒子进入Ⅲ区域时速度的可能值(初始位置记为第一次经过mn)。
14.在图甲中，加速电场A、B板水平放置，半径R＝0.2 m 的圆形偏转磁场与加速电场的A板相切于N点，有一群比荷为＝5×105C/kg的带电粒子从电场中的M点处由静止释放，经过电场加速后，从N点垂直于A板进入圆形偏转磁场，加速电场的电压U随时间t的变化如图乙所示，每个带电粒子通过加速电场的时间极短，可认为加速电压不变。时刻进入电场的粒子恰好水平向左离开磁场，(不计粒子的重力)求：
(1)粒子的电性；
(2)磁感应强度B的大小；
(3)何时释放的粒子在磁场中运动的时间最短？最短时间t是多少(π取3)
15.如图a所示的xOy平面处于变化的匀强电场和匀强磁场中，电场强度E和磁感应强度B随时间做周期性变化的图像如图b所示，y轴正方向为E的正方向，垂直于纸面向里为B的正方向。t＝0时刻，带负电粒子P(重力不计)由原点O以速度v0沿y轴正方向射出，它恰能沿一定轨道做周期性运动。v0、E0和t0为已知量，图b中＝，在0～t0时间内粒子P第一次离x轴最远时的坐标为。求：
(1)粒子P的比荷；
(2)t＝2t0时刻粒子P的位置；
(3)带电粒子在运动中距离原点O的最远距离L。
