楞次定律
G

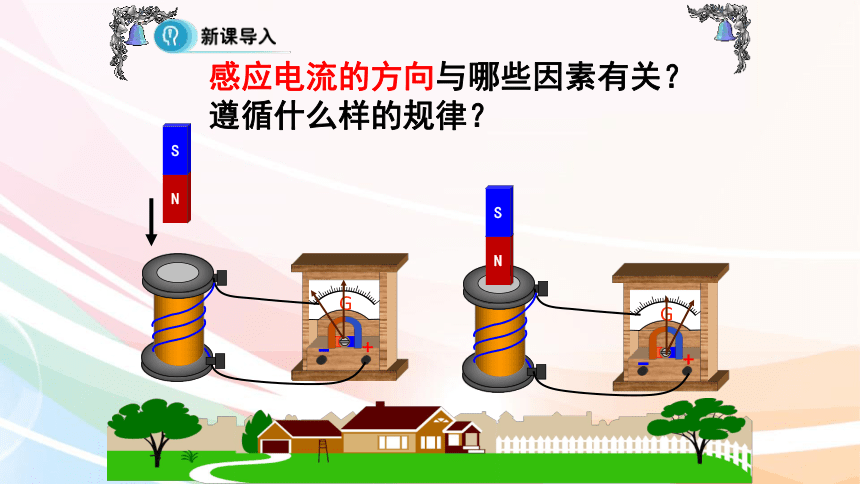

感应电流的方向与哪些因素有关?遵循什么样的规律?
N
S
+
+
G
N
S

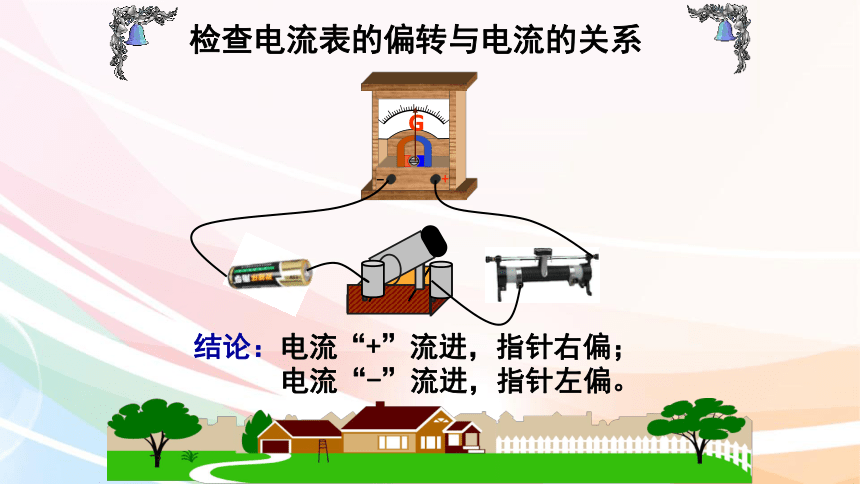

检查电流表的偏转与电流的关系
结论:电流“+”流进,指针右偏;
电流“-”流进,指针左偏。
+
G
实
验
探
究
G
G
G
G
N
S
N
S
S
N
S
N

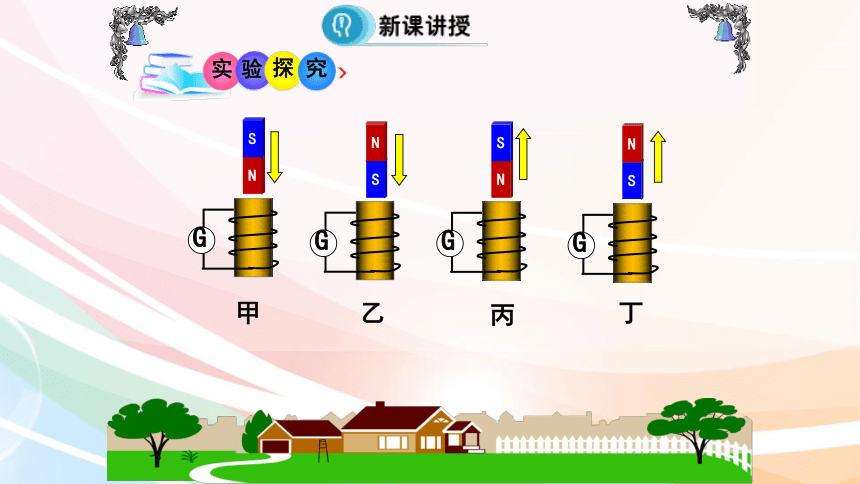

甲
乙
丙
丁

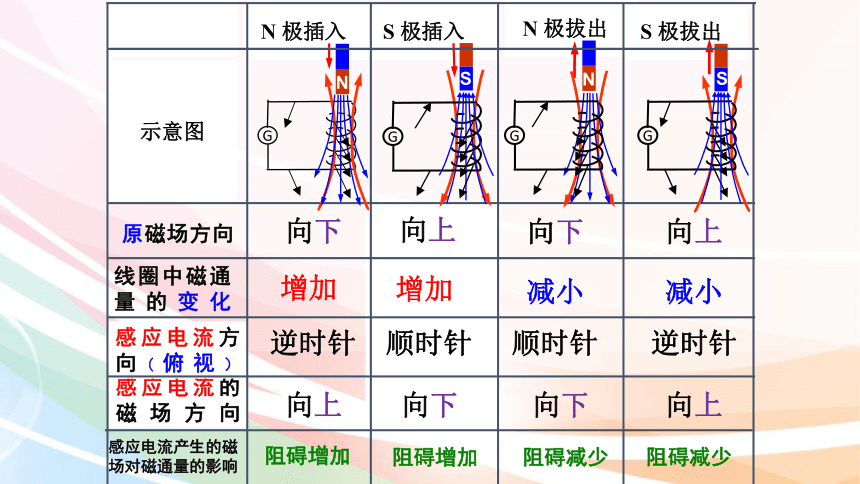

示意图
感应电流的磁场方向
感应电流方向(俯视)
线圈中磁通量的变化
S 极拔出
S 极插入
N 极拔出
N 极插入
向下
减小
顺时针
向下
向上
向上
减小
顺时针
逆时针
向下
向上
增加
S
向下
增加
逆时针
向上
N
G
G
N
G
S
G
原磁场方向
感应电流产生的磁场对磁通量的影响
阻碍增加
阻碍增加
阻碍减少
阻碍减少
实
验
结
论

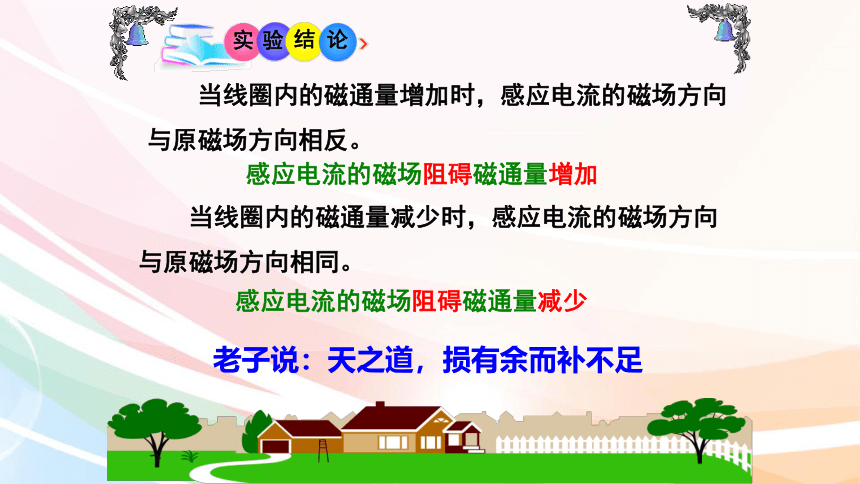

当线圈内的磁通量增加时,感应电流的磁场方向与原磁场方向相反。
感应电流的磁场阻碍磁通量增加
当线圈内的磁通量减少时,感应电流的磁场方向与原磁场方向相同。
感应电流的磁场阻碍磁通量减少
老子说:天之道,损有余而补不足

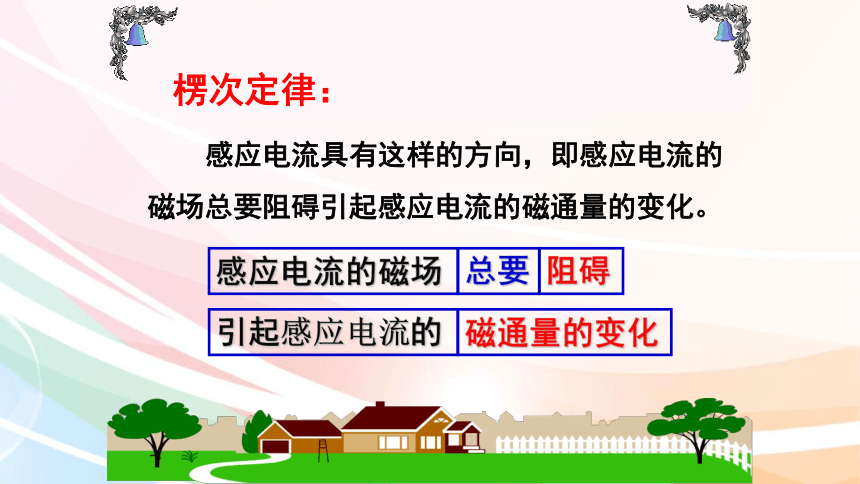

楞次定律:
感应电流的磁场
总要
阻碍
引起感应电流的
磁通量的变化
感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
1、谁阻碍
2、阻碍谁
感应电流的磁场
引起感应电流的
变化
磁通量的
3、如何阻碍
“增反减同”
4、结果如何
使磁通量的变化变慢
阻碍不是相反、阻碍不是阻止
N
S
N
S
甲
乙
丙
丁
S
N
S
N
N
N
N
N
S
S
S
S
从相对运动看,感应电流的磁场总是阻碍相对运动。
李商隐:相见时,难!别,亦难!
通电直导线与矩形线圈在同一平面内,当线圈远离导线时,判断线圈中感应电流的方向,并总结判断感应电流方向的步骤。
v
I
分析:
1、原磁场的方向:
向里
2、原磁通量变化情况:
减小
3、感应电流的磁场方向:
向里
4、感应电流的方向:
顺时针
明确原磁场方向
楞次定律
确定感应电流磁场方向
安培定则
确定感应电流方向
明确原磁通量的变化
判断感应电流方向的步骤
法拉第最初发现电磁感应现象的实验如图所示,软铁环上绕有M、N两个线圈,当A线圈电路中的开关断开的瞬间,线圈B中的感应电流沿什么方向
M
N
M
N
B原
M
N
减
Φ
同向
B
感
I感
“增反减同”
G
A
B
E
F
1、我们研究的是哪个闭合电路
2、穿过这个闭合电路的磁通量是增大还是减小
3、感应电流的磁场应该是沿哪个方向
4、导体棒AB中的感应电流沿哪个方向
ABEF
增大
垂直纸面向外
A到B
2、适用范围:闭合电路一部分导体切割磁感线产生感应电流。
1、伸开右手,使拇指与其
余四指垂直,并且都与手掌
在同一平面内;让磁感线从
掌心进入,并使拇指指向导
线运动的方向,这时四指所
指的方向就是感应电流的方向。
右手定则
在图中CDEF是金属框,当导体AB向右移动时,请用楞次定律判断ABCD和ABFE两个电路中感应电流的方向。我们能不能用这两个电路中的任一个来判定导体AB中感应电流的方向?
ABCD中感应电流方向:A→B→C→D→A
ABFE中感应电流方向:A→B→F→E→A
AB中感应电流方向:A→B
X X X X X X
X X X X X X
X X X X X X
X X X X X X
A
B
E
F
D
C
V
课
后
思
考
在电磁感应现象过程中,能量如何变化?
