沪粤版（新）物理九年级全册课时巩固+反馈卡：11.2电路的组成和连接方式

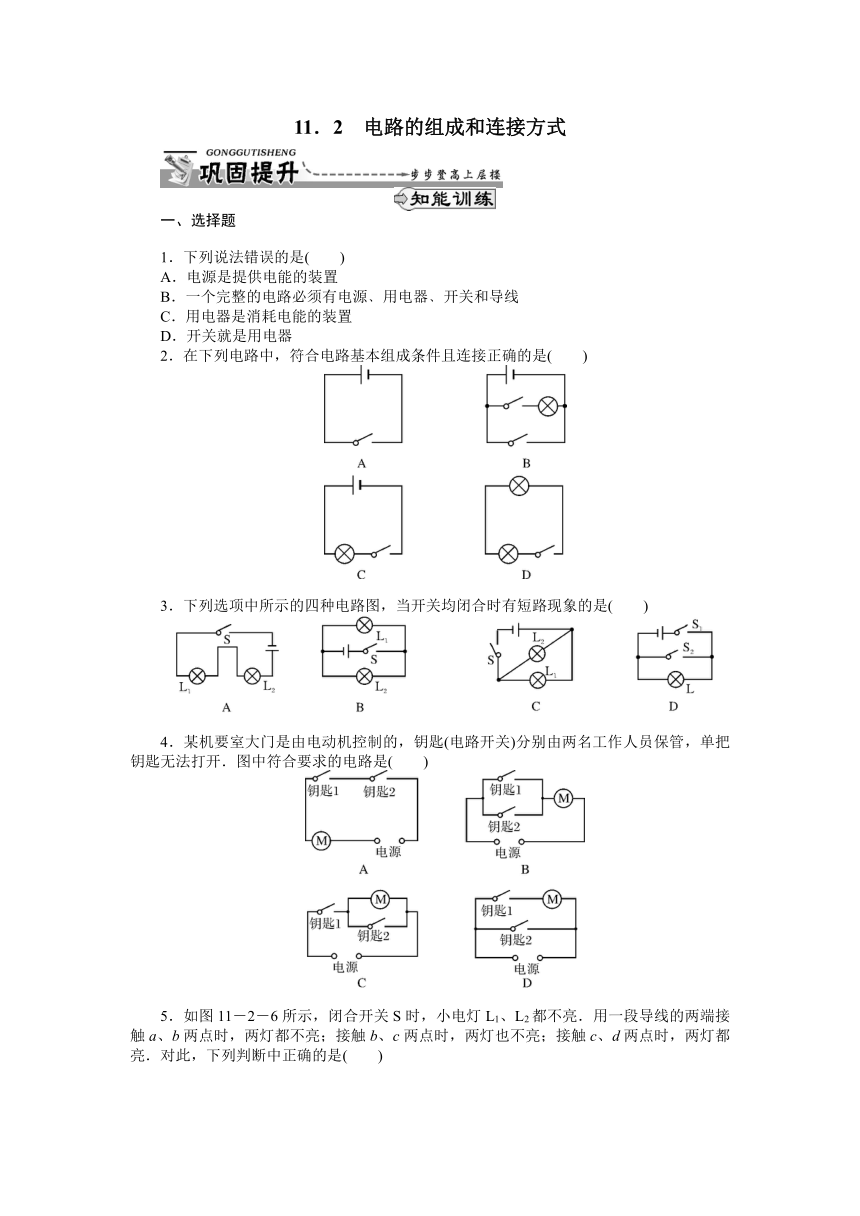

11．2　电路的组成和连接方式
一、选择题
1．下列说法错误的是(　　)
A．电源是提供电能的装置
B．一个完整的电路必须有电源﹑用电器﹑开关和导线
C．用电器是消耗电能的装置
D．开关就是用电器
2．在下列电路中，符合电路基本组成条件且连接正确的是(　　)
3．下列选项中所示的四种电路图，当开关均闭合时有短路现象的是(　　)
　　　　　
4．某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开．图中符合要求的电路是(　　)

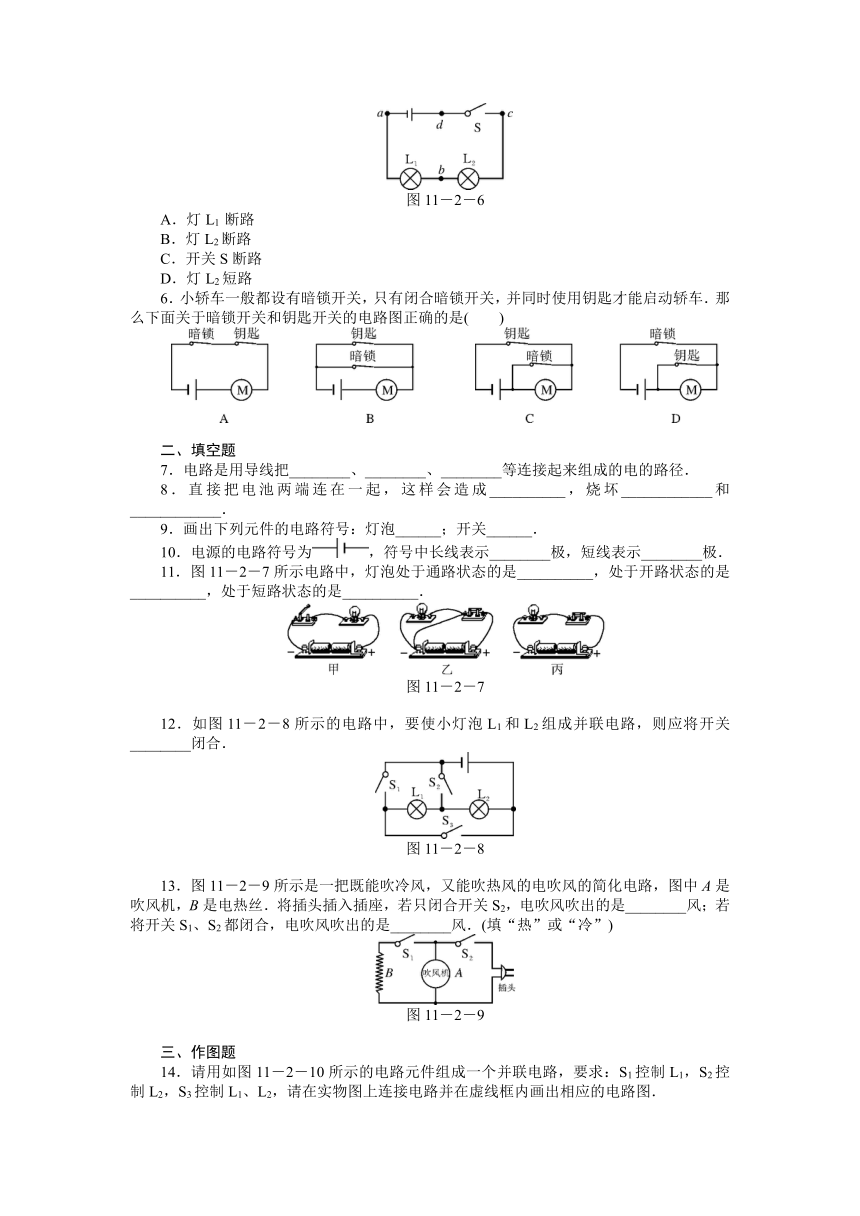

5．如图11－2－6所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列判断中正确的是(　　)
图11－2－6
A．灯L1 断路
B．灯L2断路
C．开关S断路
D．灯L2短路
6．小轿车一般都设有暗锁开关，只有闭合暗锁开关，并同时使用钥匙才能启动轿车．那么下面关于暗锁开关和钥匙开关的电路图正确的是(　　)
　　　　
二、填空题
7．电路是用导线把________、________、________等连接起来组成的电的路径．
8．直接把电池两端连在一起，这样会造成__________，烧坏____________和____________．
9．画出下列元件的电路符号：灯泡______；开关______．
10．电源的电路符号为，符号中长线表示________极，短线表示________极．
11．图11－2－7所示电路中，灯泡处于通路状态的是__________，处于开路状态的是__________，处于短路状态的是__________．
图11－2－7
12．如图11－2－8所示的电路中，要使小灯泡L1和L2组成并联电路，则应将开关________闭合．
图11－2－8
13．图11－2－9所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝．将插头插入插座，若只闭合开关S2，电吹风吹出的是________风；若将开关S1、S2都闭合，电吹风吹出的是________风．(填“热”或“冷”)
图11－2－9
三、作图题

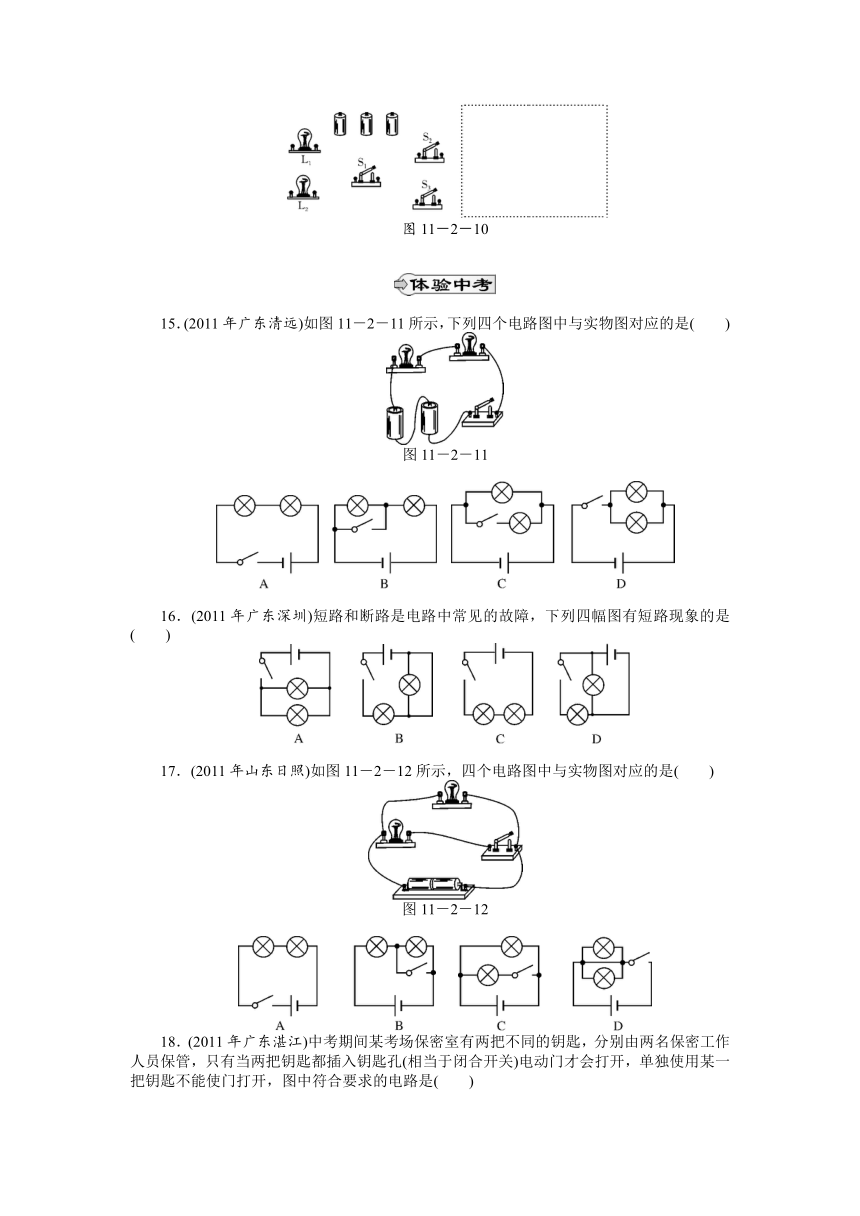

14．请用如图11－2－10所示的电路元件组成一个并联电路，要求：S1控制L1，S2控制L2，S3控制L1、L2，请在实物图上连接电路并在虚线框内画出相应的电路图．
图11－2－10
15．(2011年广东清远)如图11－2－11所示，下列四个电路图中与实物图对应的是(　　)
图11－2－11
　
16．(2011年广东深圳)短路和断路是电路中常见的故障，下列四幅图有短路现象的是(　　)
　　
17．(2011年山东日照)如图11－2－12所示，四个电路图中与实物图对应的是(　　)
图11－2－12

18．(2011年广东湛江)中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔(相当于闭合开关)电动门才会打开，单独使用某一把钥匙不能使门打开，图中符合要求的电路是(　　)

19．(2011年山东菏泽)小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着．他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关”(天黑时自动闭合，天亮时自动断开)；还有一种“声控开关”(有声音时自动闭合，一分钟后，若再无声音就自动断开)．小明利用这两种开关设计了一个“聪明”的电路：
(1)白天路灯不亮；
(2)晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开．
请判断小明设计的电路图是下图中的(　　)

20．(2011年山东青岛)请你根据图11－2－13所示的实物电路，在虚线框中画出电路图．
图11－2－13
11．2　电路的组成和连接方式
巩固提升
1．D
2．C　解析：一个完整的电路应有电源、开关和用电器，并且在连接电路时不能出现短路．
3．D　解析：D图中两个开关均闭合后，电流经S1、S2直接回到电源负极，电流没有流经灯泡，此时电源发生短路现象．
4．A　解析：要想两个开关同时控制电动机，这两个开关必须串联．
5．C　6.A
7．电源　用电器　开关
8．短路　导线　电源
9.　
10．正　负
11．丙　甲　乙
12．S2、S3
13．冷　热
14．连接实物图如图2所示，其相应电路图如图3所示．

图2 　　图3
15.A　解析：观察实物图可知，各元件首尾相接，是串联关系，与电路图A对应．
16.B　解析：短路分“电源短路”和“局部短路”，其中“电源短路”是用一根导线把电源两极连接起来的电路，这种电路的电流很大，电源将被烧坏，是绝对不允许的；“局部短路”是用一根导线把某用电器两端连接起来，这时没有电流通过该用电器，该用电器不工作，如图B所示电路．
17.C　解析：根据右边实物图，两灯泡并联，开关仅控制其中的一只灯泡，其电路图如图C所示．
18.A　解析：只有当两个开关都闭合时，电动门才会打开，单独闭合一个，不能使门打开，由此可见，它们不能独立工作，是串联关系．
19.D　解析：本题考查对串、并联电路的理解．从题目的分析：天黑时自动闭合，天亮时自动断开，有声音时自动闭合，一分钟后，若再无声音就自动断开，这说明两种开关是相互影响的，所以应该是串联．
20.如图4所示．
图4
基础知识反馈卡·11.2
限时：12分钟　分值：40分　得分：______
　　　　　　　　　　　　　　　　　　　　　　　　　
一、选择题
1．下列器材中不属于用电器的是(　　)
A．电灯 B．电熨斗 C．开关 D．空调
2．若用一个开关同时控制两盏电灯，下列说法正确的是(　　)
A．两灯一定是并联 B．两灯一定是串联
C．两灯既是并联也是串联 D．两灯可能并联也可能串联
3．下列关于串联电路的说法中，错误的是(　　)
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部开路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
4．下列说法中正确的是(　　)
A．开关合上的电路一定是通路
B．导线内部断裂时会发生短路
C．电路发生开路时电流很大会造成事故
D．电路中连接导线松脱会产生开路
二、填空题
5．导线不经过____________直接跟____________两极连接的电路叫短路．
6．在连接电路的过程中，开关必须处于____________状态．电路的连接有两种最基本的方式，把用电器逐个顺次连接起来的电路，叫做__________电路；把用电器并列地连接起来的电路，叫做__________电路．
7．教室里装了很多电灯和吊扇，它们之间是__________连接入电路中；每盏灯一般都装有控制的开关，开关与电灯之间是__________连接入电路的．
基础知识反馈卡·11.2
1．C　2.D　3.B　4.D
5．用电器　电源
6．断开　串联　并联
7．并联　串联
