第5章《透镜及其应用》综合训练 八年级物理上册（含答案）

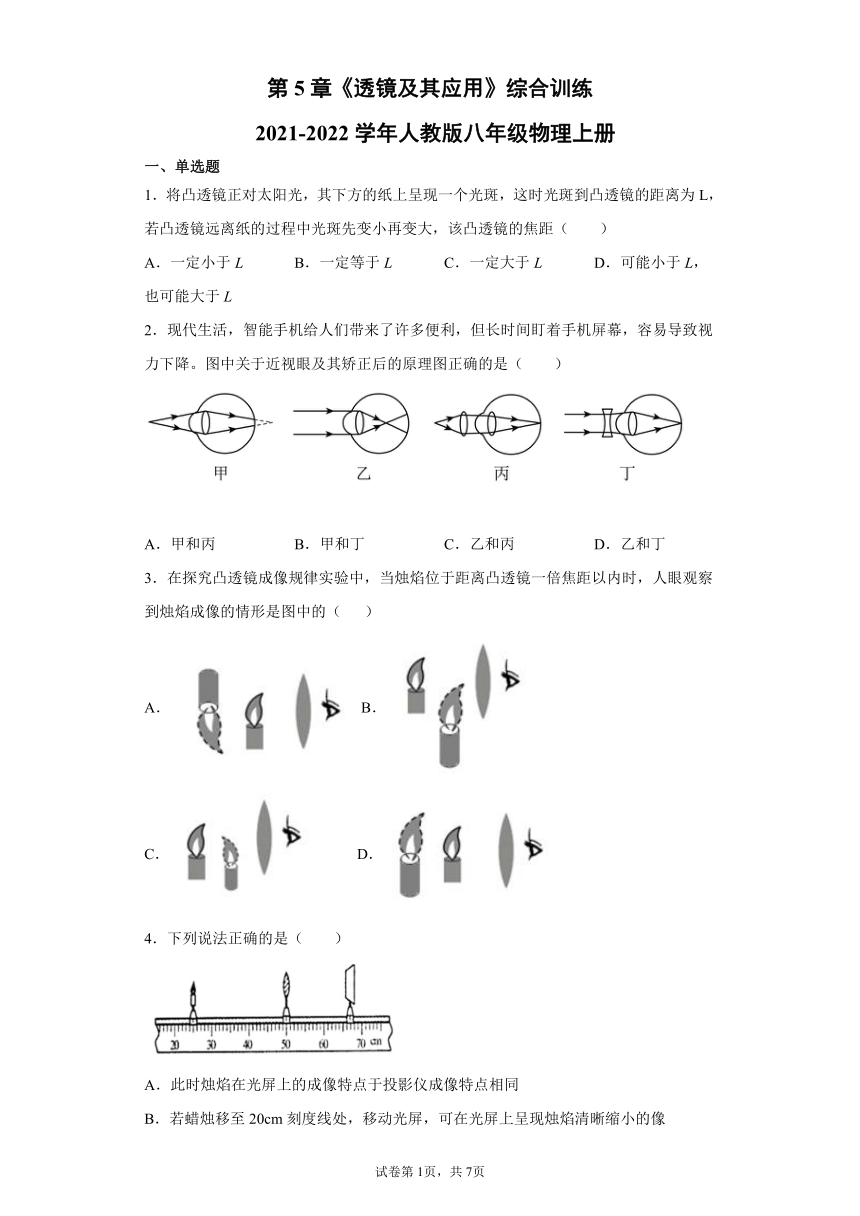

第5章《透镜及其应用》综合训练
2021-2022学年人教版八年级物理上册
一、单选题
1．将凸透镜正对太阳光，其下方的纸上呈现一个光斑，这时光斑到凸透镜的距离为L，若凸透镜远离纸的过程中光斑先变小再变大，该凸透镜的焦距（　　）
A．一定小于L B．一定等于L C．一定大于L D．可能小于L，也可能大于L
2．现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。图中关于近视眼及其矫正后的原理图正确的是（　　）
A．甲和丙 B．甲和丁 C．乙和丙 D．乙和丁
3．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距以内时，人眼观察到烛焰成像的情形是图中的（ ）
A．B．
C． D．
4．下列说法正确的是（　　）

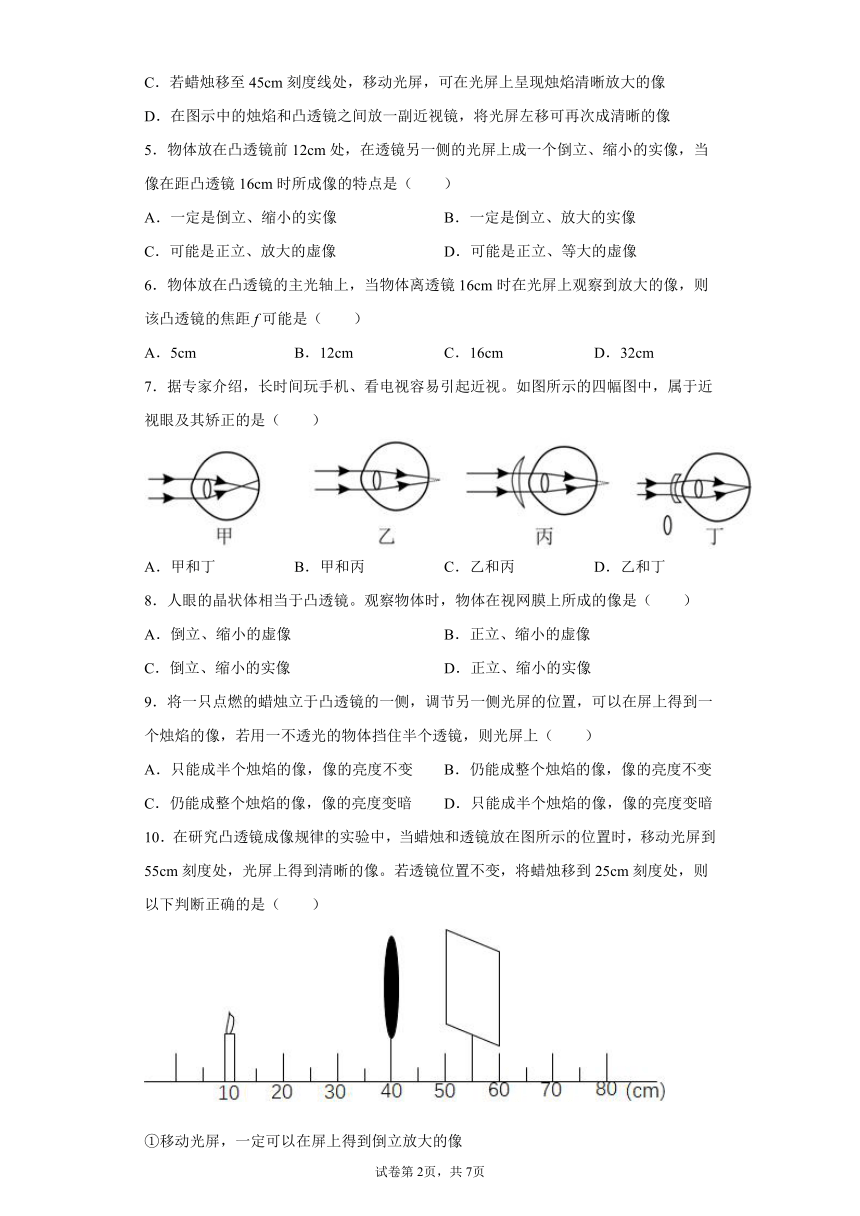

A．此时烛焰在光屏上的成像特点于投影仪成像特点相同
B．若蜡烛移至20cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的像
C．若蜡烛移至45cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的像
D．在图示中的烛焰和凸透镜之间放一副近视镜，将光屏左移可再次成清晰的像
5．物体放在凸透镜前12cm处，在透镜另一侧的光屏上成一个倒立、缩小的实像，当像在距凸透镜16cm时所成像的特点是（　　）
A．一定是倒立、缩小的实像 B．一定是倒立、放大的实像
C．可能是正立、放大的虚像 D．可能是正立、等大的虚像
6．物体放在凸透镜的主光轴上，当物体离透镜16cm时在光屏上观察到放大的像，则该凸透镜的焦距f可能是（　　）
A．5cm B．12cm C．16cm D．32cm
7．据专家介绍，长时间玩手机、看电视容易引起近视。如图所示的四幅图中，属于近视眼及其矫正的是（　　）
A．甲和丁 B．甲和丙 C．乙和丙 D．乙和丁
8．人眼的晶状体相当于凸透镜。观察物体时，物体在视网膜上所成的像是（　　）
A．倒立、缩小的虚像 B．正立、缩小的虚像
C．倒立、缩小的实像 D．正立、缩小的实像
9．将一只点燃的蜡烛立于凸透镜的一侧，调节另一侧光屏的位置，可以在屏上得到一个烛焰的像，若用一不透光的物体挡住半个透镜，则光屏上（　　）
A．只能成半个烛焰的像，像的亮度不变 B．仍能成整个烛焰的像，像的亮度不变
C．仍能成整个烛焰的像，像的亮度变暗 D．只能成半个烛焰的像，像的亮度变暗
10．在研究凸透镜成像规律的实验中，当蜡烛和透镜放在图所示的位置时，移动光屏到55cm刻度处，光屏上得到清晰的像。若透镜位置不变，将蜡烛移到25cm刻度处，则以下判断正确的是（　　）

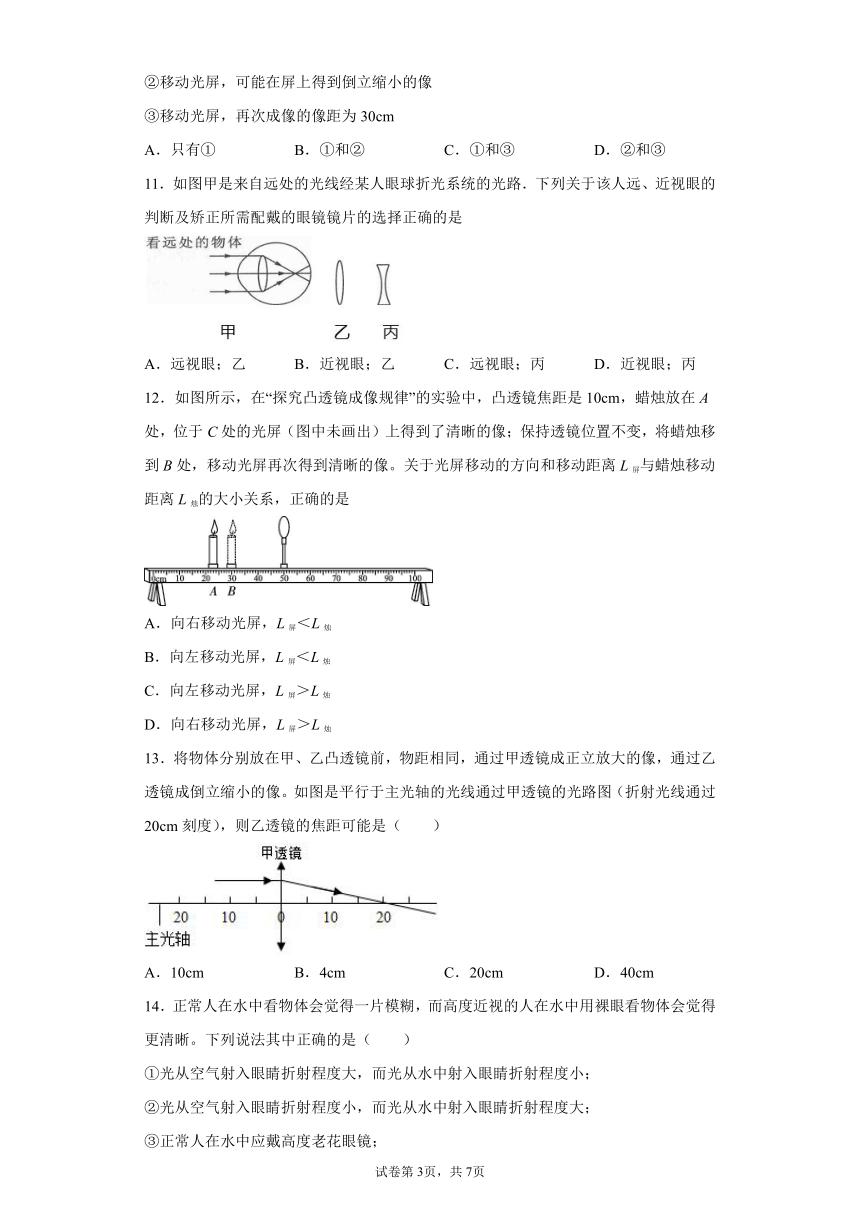

①移动光屏，一定可以在屏上得到倒立放大的像
②移动光屏，可能在屏上得到倒立缩小的像
③移动光屏，再次成像的像距为30cm
A．只有① B．①和② C．①和③ D．②和③
11．如图甲是来自远处的光线经某人眼球折光系统的光路．下列关于该人远、近视眼的判断及矫正所需配戴的眼镜镜片的选择正确的是
A．远视眼；乙 B．近视眼；乙 C．远视眼；丙 D．近视眼；丙
12．如图所示，在“探究凸透镜成像规律”的实验中，凸透镜焦距是10cm，蜡烛放在A处，位于C处的光屏（图中未画出）上得到了清晰的像；保持透镜位置不变，将蜡烛移到B处，移动光屏再次得到清晰的像。关于光屏移动的方向和移动距离L屏与蜡烛移动距离L烛的大小关系，正确的是
A．向右移动光屏，L屏＜L烛
B．向左移动光屏，L屏＜L烛
C．向左移动光屏，L屏＞L烛
D．向右移动光屏，L屏＞L烛
13．将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。如图是平行于主光轴的光线通过甲透镜的光路图（折射光线通过20cm刻度），则乙透镜的焦距可能是（　　）
A．10cm B．4cm C．20cm D．40cm
14．正常人在水中看物体会觉得一片模糊，而高度近视的人在水中用裸眼看物体会觉得更清晰。下列说法其中正确的是（　　）
①光从空气射入眼睛折射程度大，而光从水中射入眼睛折射程度小；
②光从空气射入眼睛折射程度小，而光从水中射入眼睛折射程度大；
③正常人在水中应戴高度老花眼镜；

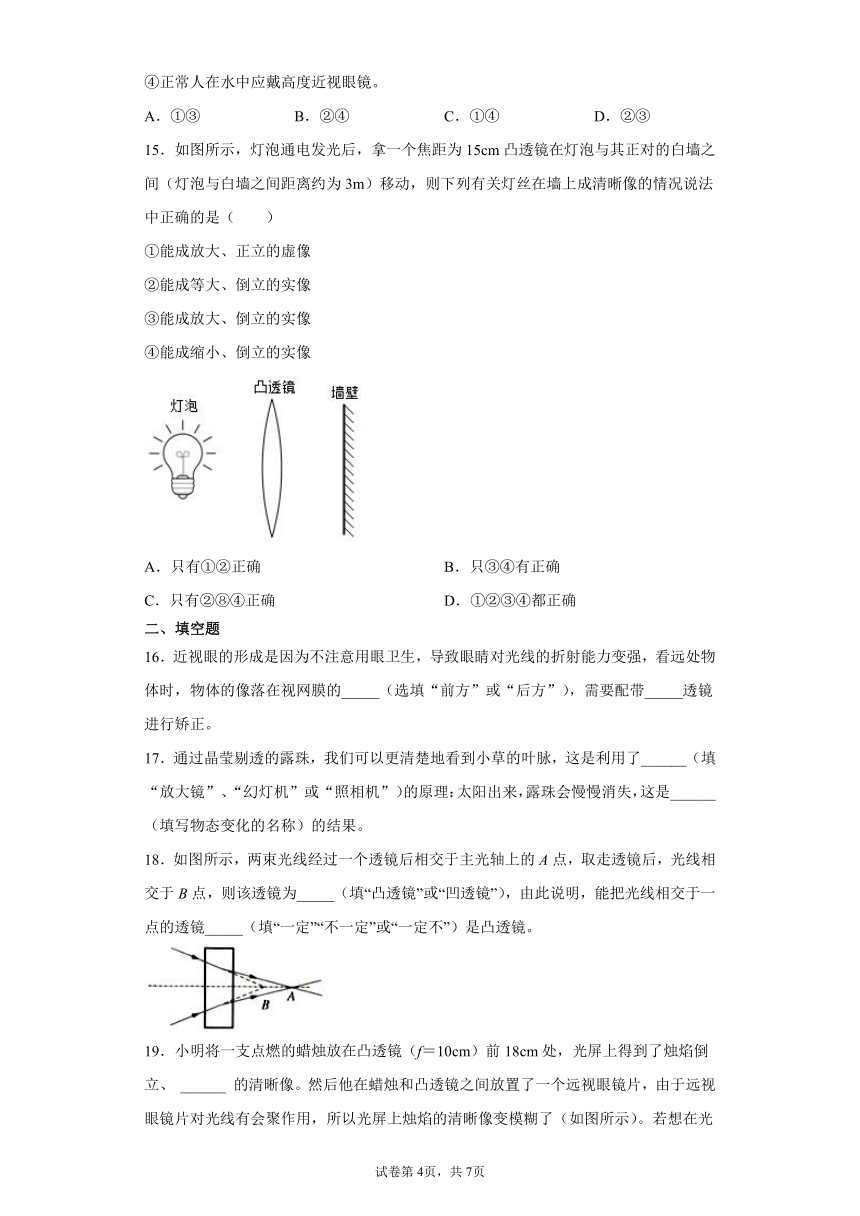

④正常人在水中应戴高度近视眼镜。
A．①③ B．②④ C．①④ D．②③
15．如图所示，灯泡通电发光后，拿一个焦距为15cm凸透镜在灯泡与其正对的白墙之间（灯泡与白墙之间距离约为3m）移动，则下列有关灯丝在墙上成清晰像的情况说法中正确的是（　　）
①能成放大、正立的虚像
②能成等大、倒立的实像
③能成放大、倒立的实像
④能成缩小、倒立的实像
A．只有①②正确 B．只③④有正确
C．只有②⑧④正确 D．①②③④都正确
二、填空题
16．近视眼的形成是因为不注意用眼卫生，导致眼睛对光线的折射能力变强，看远处物体时，物体的像落在视网膜的_____（选填“前方”或“后方”），需要配带_____透镜进行矫正。
17．通过晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了______（填“放大镜”、“幻灯机”或“照相机”）的原理：太阳出来，露珠会慢慢消失，这是______（填写物态变化的名称）的结果。
18．如图所示，两束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜为_____（填“凸透镜”或“凹透镜”），由此说明，能把光线相交于一点的透镜_____（填“一定”“不一定”或“一定不”）是凸透镜。

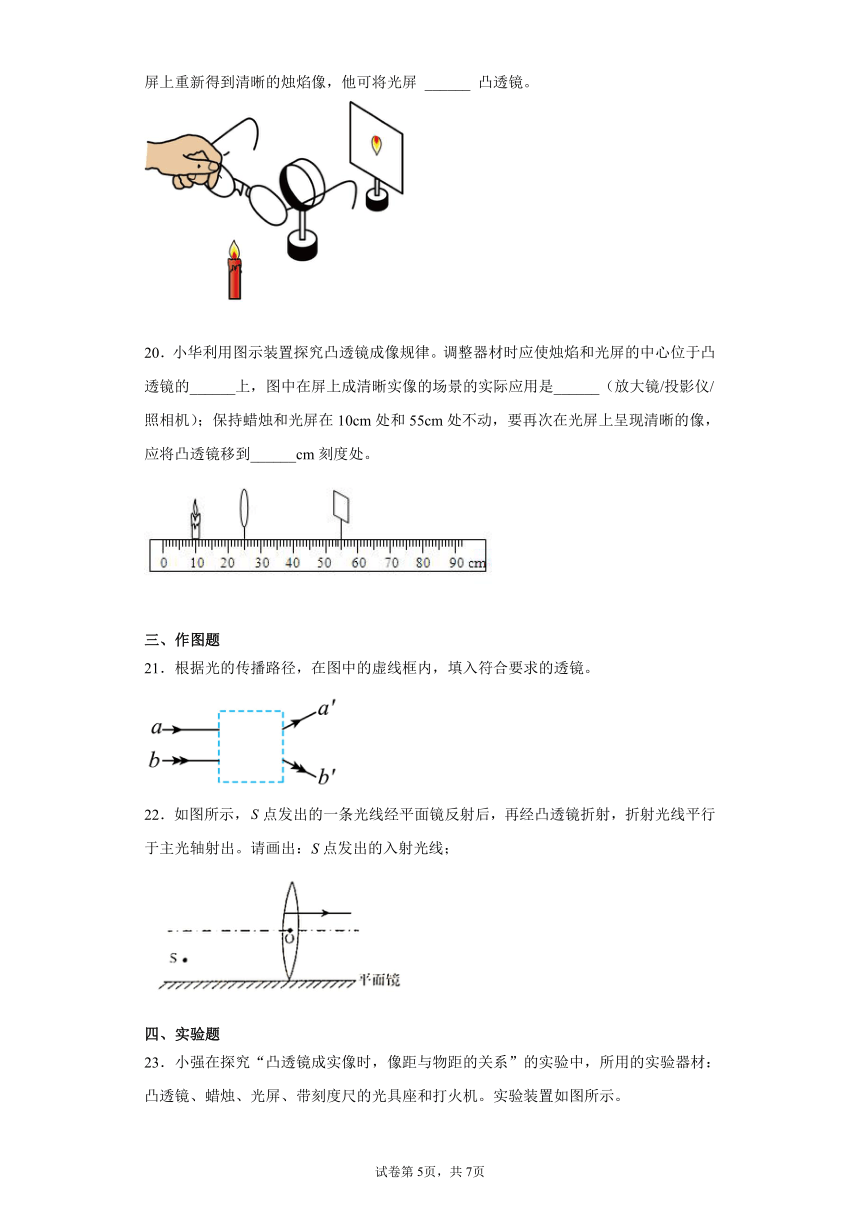

19．小明将一支点燃的蜡烛放在凸透镜（f＝10cm）前18cm处，光屏上得到了烛焰倒立、 ______ 的清晰像。然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有会聚作用，所以光屏上烛焰的清晰像变模糊了（如图所示）。若想在光屏上重新得到清晰的烛焰像，他可将光屏 ______ 凸透镜。
20．小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
三、作图题
21．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜。
22．如图所示，点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：S点发出的入射光线；
四、实验题
23．小强在探究“凸透镜成实像时，像距与物距的关系”的实验中，所用的实验器材：凸透镜、蜡烛、光屏、带刻度尺的光具座和打火机。实验装置如图所示。
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使___________、凸透镜和光屏的中心大致在同一高度上。
（2）记录的实验数据如下表。
物距 14 16 18 20 22 24 26
像距 35 27 22 20 18 17 16
①请在方格纸。上画出像距与物距的关系图像。___________
②分析图像可得出的探究结论是：___________。
（3）小强得出探究结论后，又用上述器材做了一个实验。把蜡烛放在光具座上的0刻线处，凸透镜放在25cm刻线处，如图所示。移动光屏在Ⅰ位置找到清晰的像；保持蜡烛和光屏不动，只移动凸透镜，当凸透镜向某一方向移动到Ⅱ位置时，又看到在光屏上成清晰的像。结合所画图像，判断下列说法正确的是___________。（至少有两个选项正确，将正确选项的字母填在横线上）
A．光屏在Ⅰ位置，光屏上的像是倒立、缩小的
B．透镜在Ⅱ位置，光屏上的像是倒立、放大的
C．Ⅰ位置在刻线之间
D．Ⅱ位置在刻线之间
24．某小组同学做“探究凸透镜成像规律”实验，将测得的物距u、像距v、计算的u+v、成像情况记录在下表中。
实验序号 物距u（厘米） 像距v（厘米） u+v（厘米） 像与物大小比较 像的虚实
1 60.0 12.0 72.0 缩小 实像
2 50.0 12.5 62.5 缩小 实像
3 40.0 13.3 53.3 缩小 实像
4 30.0 15.0 45.0 缩小 实像
5 18.0 22.5 40.5 放大 实像
6 16.0 26.7 42.7 放大 实像
7 14.0 35.0 49.0 放大 实像
8 12.0 60.0 72.0 放大 实像
①请根据表中的数据及相关条件，分析、归纳得出结论。
（a）根据实验序号1~4的数据，分析比较物距u和像距v的大小关系与成像情况，可得出的初步结论是： ______________。
（b）根据实验序号__________的数据，分析比较物距u和像距v的大小关系与成像情况，可得出的初步结论是：凸透镜成放大实像时，u < v。
②根据实验序号1~8的数据，分析比较像距v随物距u变化的情况，可得出的初步结论是：凸透镜成实像时，____________。
③根据实验序号1~8的数据，分析比较u+v随物距u变化的情况，推测凸透镜成实像时，u+v存在___________（选填“最小值”或“最大值”），且当物距u在________范围内可以找到这个极值。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．C
2．D
3．D
4．B
5．B
6．B
7．A
8．C
9．C
10．C
11．D
12．A
13．B
14．A
15．B
16．前方 凹
17．放大镜 汽化
18．凹透镜 不一定
19．放大 靠近
20．主光轴 投影仪 40
21．
22．
23．烛焰 凸透镜成实像时，像距随物距的增大而减小的越来越缓慢 ABC
24．凸透镜成缩小实像时，u>v 5~8 像距v随物距u的减小而增大 最小值 18.0厘米~30.0厘米
