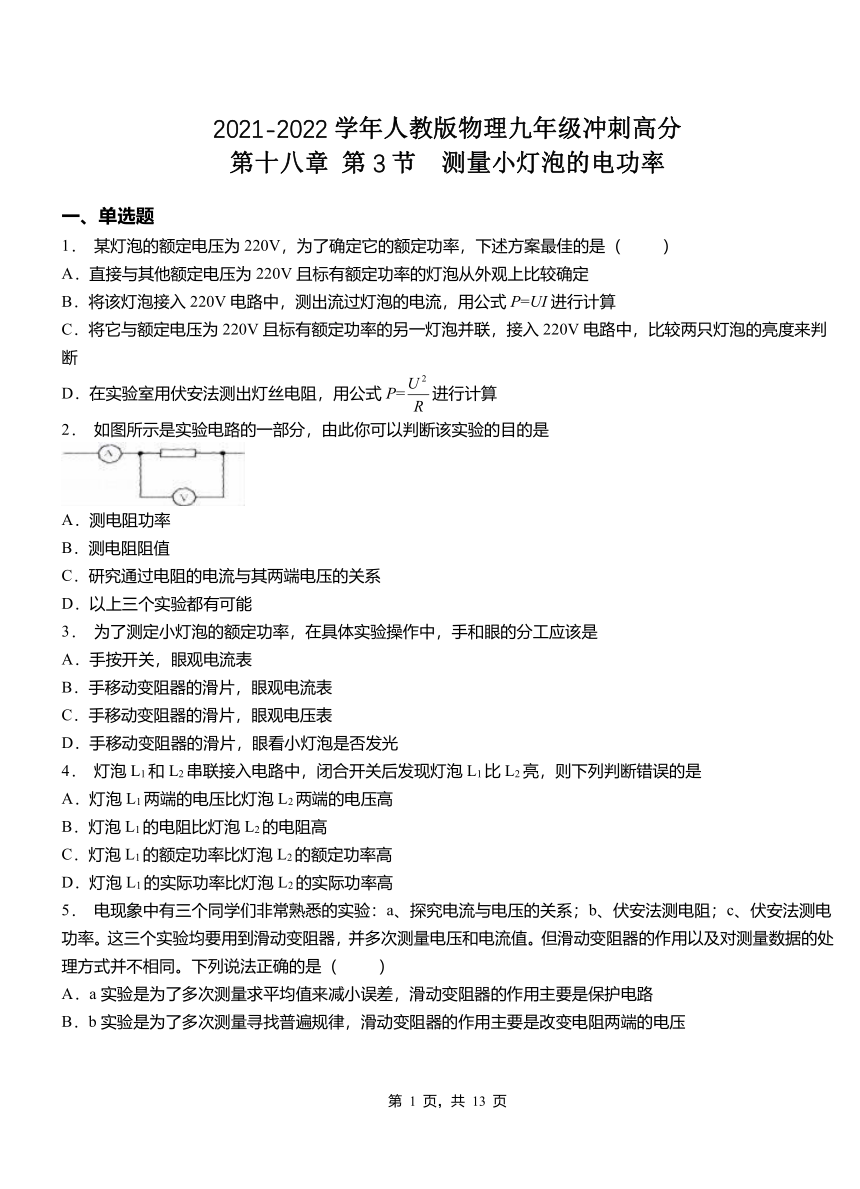

第十八章第3节测量小灯泡的电功率2021-2022学年人教版物理九年级

2021-2022学年人教版物理九年级冲刺高分
第十八章 第3节 测量小灯泡的电功率
一、单选题
1． 某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（ ）
A．直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定
B．将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算
C．将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断
D．在实验室用伏安法测出灯丝电阻，用公式P=进行计算
2． 如图所示是实验电路的一部分，由此你可以判断该实验的目的是
A．测电阻功率
B．测电阻阻值
C．研究通过电阻的电流与其两端电压的关系
D．以上三个实验都有可能
3． 为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
4． 灯泡L1和L2串联接入电路中，闭合开关后发现灯泡L1比L2亮，则下列判断错误的是
A．灯泡L1两端的电压比灯泡L2两端的电压高
B．灯泡L1的电阻比灯泡L2的电阻高
C．灯泡L1的额定功率比灯泡L2的额定功率高
D．灯泡L1的实际功率比灯泡L2的实际功率高
5． 电现象中有三个同学们非常熟悉的实验：a、探究电流与电压的关系；b、伏安法测电阻；c、伏安法测电功率。这三个实验均要用到滑动变阻器，并多次测量电压和电流值。但滑动变阻器的作用以及对测量数据的处理方式并不相同。下列说法正确的是（ ）
A．a实验是为了多次测量求平均值来减小误差，滑动变阻器的作用主要是保护电路
B．b实验是为了多次测量寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压
C．c实验是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压
D．三个实验都是为了多次测量求平均值来减小误差，滑动变阻器是为了控制电压一定

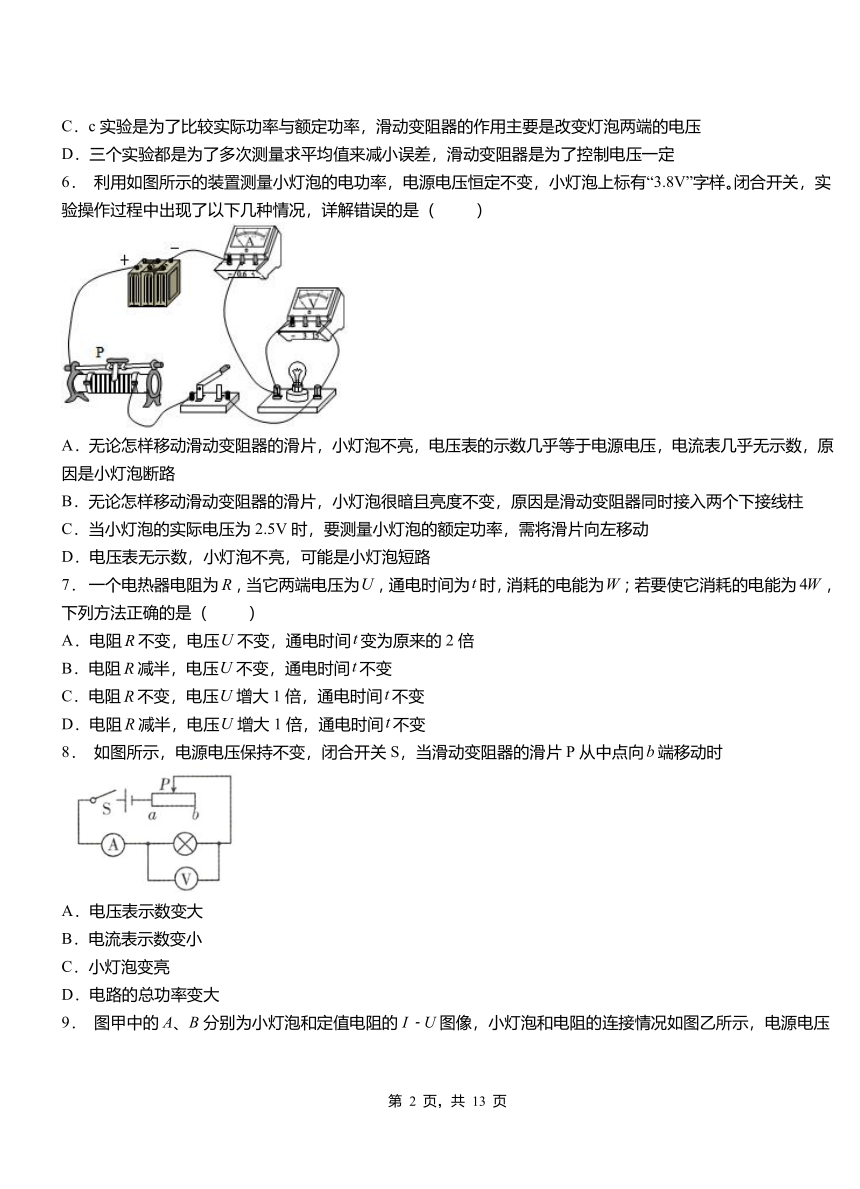

6． 利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样 闭合开关，实验操作过程中出现了以下几种情况，详解错误的是（ ）
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C．当小灯泡的实际电压为2.5V时，要测量小灯泡的额定功率，需将滑片向左移动
D．电压表无示数，小灯泡不亮，可能是小灯泡短路
7． 一个电热器电阻为，当它两端电压为，通电时间为时，消耗的电能为；若要使它消耗的电能为，下列方法正确的是（ ）
A．电阻不变，电压不变，通电时间变为原来的2倍
B．电阻减半，电压不变，通电时间不变
C．电阻不变，电压增大1倍，通电时间不变
D．电阻减半，电压增大1倍，通电时间不变
8． 如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时
A．电压表示数变大
B．电流表示数变小
C．小灯泡变亮
D．电路的总功率变大

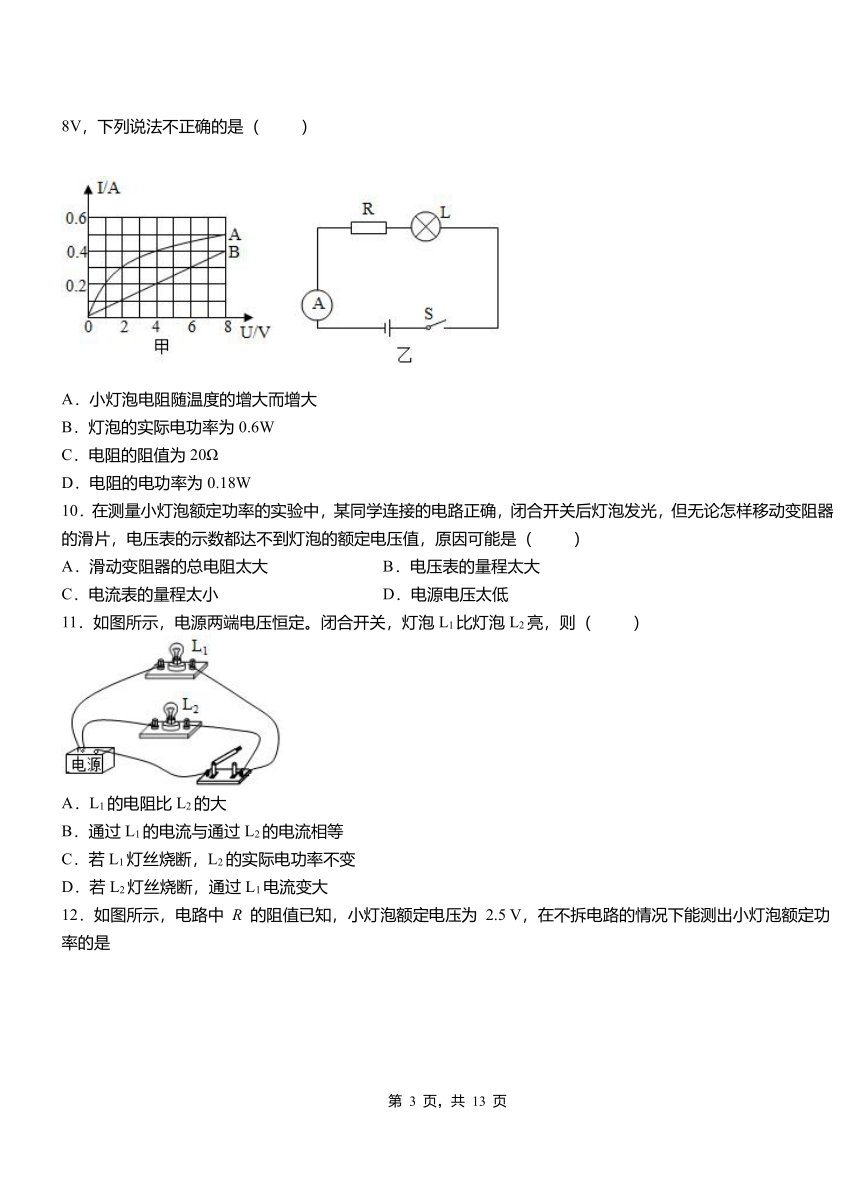

9． 图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法不正确的是（ ）
A．小灯泡电阻随温度的增大而增大
B．灯泡的实际电功率为0.6W
C．电阻的阻值为20Ω
D．电阻的电功率为0.18W
10．在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）
A．滑动变阻器的总电阻太大 B．电压表的量程太大
C．电流表的量程太小 D．电源电压太低
11．如图所示，电源两端电压恒定。闭合开关，灯泡L1比灯泡L2亮，则（ ）
A．L1的电阻比L2的大
B．通过L1的电流与通过L2的电流相等
C．若L1灯丝烧断，L2的实际电功率不变
D．若L2灯丝烧断，通过L1电流变大

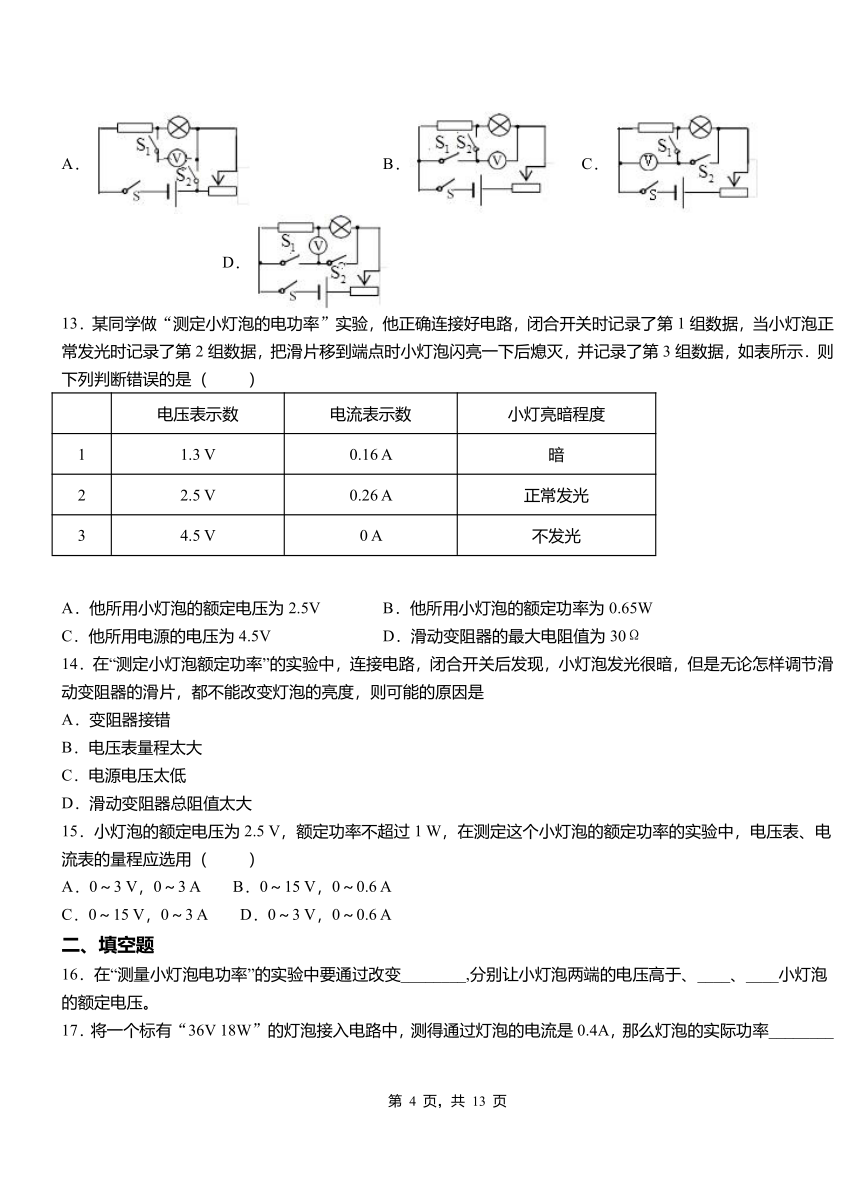

12．如图所示，电路中 R 的阻值已知，小灯泡额定电压为 2.5 V，在不拆电路的情况下能测出小灯泡额定功率的是
A． B． C． D．
13．某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到端点时小灯泡闪亮一下后熄灭，并记录了第3组数据，如表所示．则下列判断错误的是（ ）
电压表示数 电流表示数 小灯亮暗程度
1 1.3 V 0.16 A 暗
2 2.5 V 0.26 A 正常发光
3 4.5 V 0 A 不发光
A．他所用小灯泡的额定电压为2.5V B．他所用小灯泡的额定功率为0.65W
C．他所用电源的电压为4.5V D．滑动变阻器的最大电阻值为30Ω
14．在“测定小灯泡额定功率”的实验中，连接电路，闭合开关后发现，小灯泡发光很暗，但是无论怎样调节滑动变阻器的滑片，都不能改变灯泡的亮度，则可能的原因是
A．变阻器接错
B．电压表量程太大
C．电源电压太低
D．滑动变阻器总阻值太大
15．小灯泡的额定电压为2.5 V，额定功率不超过1 W，在测定这个小灯泡的额定功率的实验中，电压表、电流表的量程应选用（ ）
A．0～3 V，0～3 A B．0～15 V，0～0.6 A
C．0～15 V，0～3 A D．0～3 V，0～0.6 A
二、填空题
16．在“测量小灯泡电功率”的实验中要通过改变________,分别让小灯泡两端的电压高于、____、____小灯泡的额定电压。
17．将一个标有“36V 18W”的灯泡接入电路中，测得通过灯泡的电流是0.4A，那么灯泡的实际功率________额定功率（填“大于”、“等于”或“小于”）。

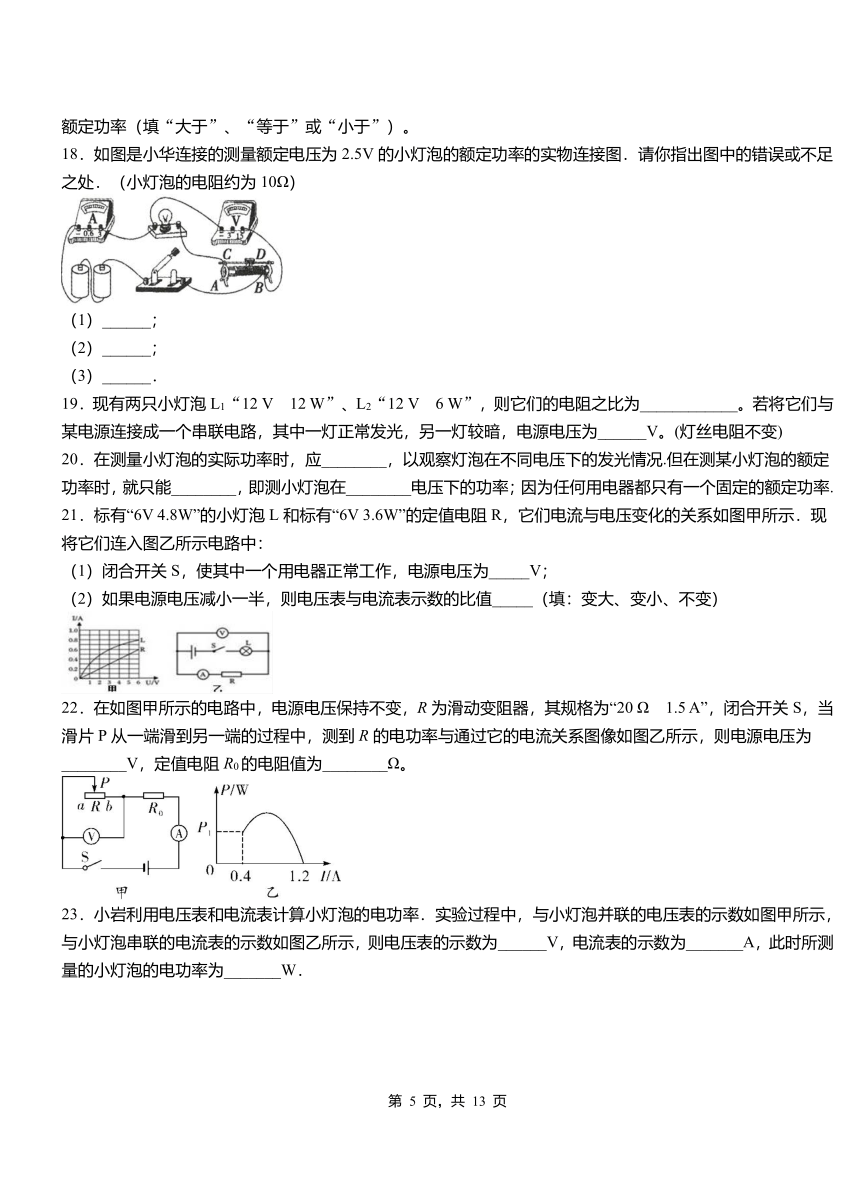

18．如图是小华连接的测量额定电压为2.5V的小灯泡的额定功率的实物连接图．请你指出图中的错误或不足之处．（小灯泡的电阻约为10Ω）
（1）______；
（2）______；
（3）______．
19．现有两只小灯泡L1“12 V　12 W”、L2“12 V　6 W”，则它们的电阻之比为____________。若将它们与某电源连接成一个串联电路，其中一灯正常发光，另一灯较暗，电源电压为______V。(灯丝电阻不变)
20．在测量小灯泡的实际功率时，应________，以观察灯泡在不同电压下的发光情况.但在测某小灯泡的额定功率时，就只能________，即测小灯泡在________电压下的功率；因为任何用电器都只有一个固定的额定功率.
21．标有“6V 4.8W”的小灯泡L和标有“6V 3.6W”的定值电阻R，它们电流与电压变化的关系如图甲所示．现将它们连入图乙所示电路中：
（1）闭合开关S，使其中一个用电器正常工作，电源电压为_____V；
（2）如果电源电压减小一半，则电压表与电流表示数的比值_____（填：变大、变小、不变）
22．在如图甲所示的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20 Ω　1.5 A”，闭合开关S，当滑片P从一端滑到另一端的过程中，测到R的电功率与通过它的电流关系图像如图乙所示，则电源电压为________V，定值电阻R0的电阻值为________Ω。
23．小岩利用电压表和电流表计算小灯泡的电功率．实验过程中，与小灯泡并联的电压表的示数如图甲所示，与小灯泡串联的电流表的示数如图乙所示，则电压表的示数为______V，电流表的示数为_______A，此时所测量的小灯泡的电功率为_______W．
24．某同学用一个电压表和两个电流表测电路中的电压和电流，如图．若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______．
25．在测量小灯泡额定电功率时，电压表出现了故障不能使用，小明向老师借了一只阻值为10欧的定值电阻，设计了如图所示的电路，按下面的顺序测量额定电压为的小灯泡的额定功率.
(1)测量时，先闭合开关S和S1，调节滑动变阻器，当电流表的示数为________时，小灯泡正常工作．
(2)断开所有开关后，保持滑片的位置不动，再将开关和________闭合，读出电流表的示数为 .则通过小灯泡的电流为________.
(3)算出小灯泡的额定功率 ________.
26．在“测量小灯泡的电功率”的实验中，为了测出额定电压为2.5V的小灯泡的额定功率，至少要用____节干电池，电压表和_________并联，电压表最好选用_________V的量程，闭合开关后，要调节_______________，使电压表的示数为_________V，若此时电流表的示数为0.2A，则该小灯泡的额定功率为______________W
27．按如图所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况：
(1)一位同学连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数，出现这种故障的原因是______。
(2)另一位同学连接好电路，在闭合开关时发现小灯泡比正常工作时亮，这说明他在闭合开关前没有_______。
28．甲、乙两个灯泡分别标有“220V 40W”“220V 100W”字样，把它们串联，接到220V的电源上，闭合开关后较亮的灯泡是______，该灯泡正常发光时的电阻是______Ω．
29．灯泡Ll标有“6V 3W”的字样，灯泡L2标有“6V 6W”的字样，将它们串联在电路中，要使每个灯泡都不损坏，这段电路两端所加最大电压为 ________ V，灯 ________ 更亮．
30．如图所示的电路中，灯泡L1、L2分别标有“6 V 3.6 W”和“12 V 6 W”的字样(不考虑温度对灯丝电阻的影响).开关闭合后要使其中一只灯泡正常发光，另一只灯泡不会烧坏，甲图中电压表最大示数为_____V；乙图中，电流表最大示数为______________A．
三、实验题
31．如图甲所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)闭合开关前应将滑片置于最 ___________ （选填“左”或“右”）端。
(2)检查无误后闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如乙图所示，若要测量小灯泡的额定功率，应将图中的滑片P向 ___________ （选填“左”或“右”）移动，使电压表的示数为2.5V，此时电流表的示数如图丙所示，则小灯泡的额定功率为 ___________ W。
(3)测出小灯泡的额定功率后，又测出了小灯泡在不同电压下的实际功率，根据实验数据，绘制出灯泡的I—U图像，如图丁中b所示，其中、是灯泡的额定电压和额定电流。根据图像可知小灯泡的电阻是变化的，这是因为受到了 ___________ 的影响。
(4)做完上述实验后，小致将灯泡换成定值电阻，多次改变滑片位置，记录电流表和电压表示数，绘制出定值电阻的I―U图像，如图丁中a所示。根据图像a得出结论：在电阻一定时， ___________ 。
(5)试详解图像中A、B、C三点电阻、、大小关系为 ___________ 。
(6)若把实验中用的小灯泡和定值电阻并联后接到原电路中，当小灯泡的电压为额定电压的一半时，小灯泡的实际功率为，电阻的实际功率为，则___________。
32．在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。
（1）如图甲所示是小军已经连接的部分实验电路，在连接电路时，小军操作上出现的错误是_____；
（2）请你用笔画线代替导线帮小军将图甲所示的实物电路连接完整；
（_______）
（3）连接完实验电路，检查无误后，闭合开关，发现小灯泡不亮，电流表、电压表的示数都为零。出现这种现象的原因可能是_____；
A．小灯泡短路
B．小灯泡开路
C．变阻器短路
D．变阻器开路
（4）排除上述故障后，闭合开关，调节滑动变阻器使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。接下来，将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使小灯泡正常发光，观察小灯泡的亮度并记下电压表、电流表的示数；
（5）继续调节滑动变阻器，使小灯泡两端电压略低于、等于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。根据这些实验数据画出小灯泡的电流电压I﹣U关系图象，过此图线上任一点M分别做两坐标轴的平行线如图乙所示，它们与两坐标轴围成的矩形的面积在数值上等于小灯泡此时的_____。
四、计算题
33．如图所示，电源电压不变，灯L上标有“6V、3W”字样，R1为一定值电阻，滑动变阻器的最大阻值为R。当开关S1、S2、S3都闭合时，灯L正常发光，电流表示数为1.1A；当S1闭合S2、S3断开时，电流表示数为0.3A，此时滑动变阻器的滑片处于中点。（设灯丝电阻不变）求：
（1）灯L的电阻；
（2）电源电压；
（3）电阻R1、R的阻值。
34．小灯泡标有“ ”字样，假设小灯泡电阻不变，，当、都闭合时，电流表示数为，这时小灯泡正常发光．求：
（1）电源电压．
（2）电阻的阻值．
（3）当、都断开时，小灯泡消耗的功率．
2021-2022学年人教版物理九年级第十八章 第3节 测量小灯泡的电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C C C C C B D D
题号 11 12 13 14 15
答案 C B D A D
二、填空题
16．滑动变阻器滑片的位置等于低于
17．小于
18．电流表应选“”和“0.6”两个接线柱 电压表应选“”和“3”两个接线柱 电压表并联在小灯泡两端
19．1∶2 18
20．多测几次 测一次 额定
21．9 不变
22．12 10
23．2 0.3 0.6
24．
25．0.25 A S2 0.4A 1W
26．2 小灯泡 0 3 滑动变阻器 2.5 0.5
27．ab段电路发生了断路 将滑动变阻器的阻值放在最大
28． 甲 1210
29．9 L1
30．17 0.25
三、实验题
31．右 左 0.8 温度 通过电阻的电流与电阻两端的电压成正比 >
32．开关没有断开 D B 实际电功率
四、计算题
33．(1) 12Ω (2) 6V (3) 10Ω (4) 20Ω
34．（1） （2） （3）
