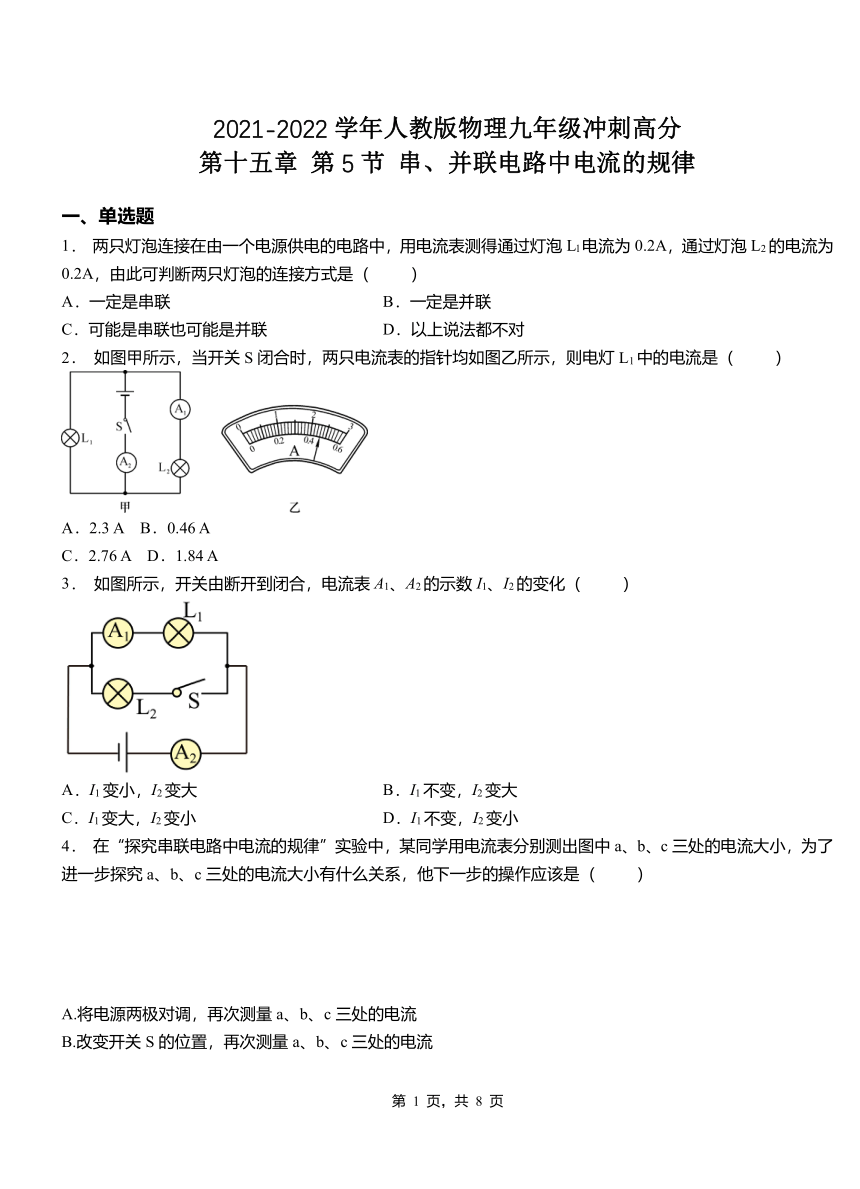

第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
2． 如图甲所示，当开关S闭合时，两只电流表的指针均如图乙所示，则电灯L1中的电流是（ ）
A．2.3 A B．0.46 A
C．2.76 A D．1.84 A
3． 如图所示，开关由断开到闭合，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
4． 在“探究串联电路中电流的规律”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A.将电源两极对调，再次测量a、b、c三处的电流
B.改变开关S的位置，再次测量a、b、c三处的电流
C.将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流

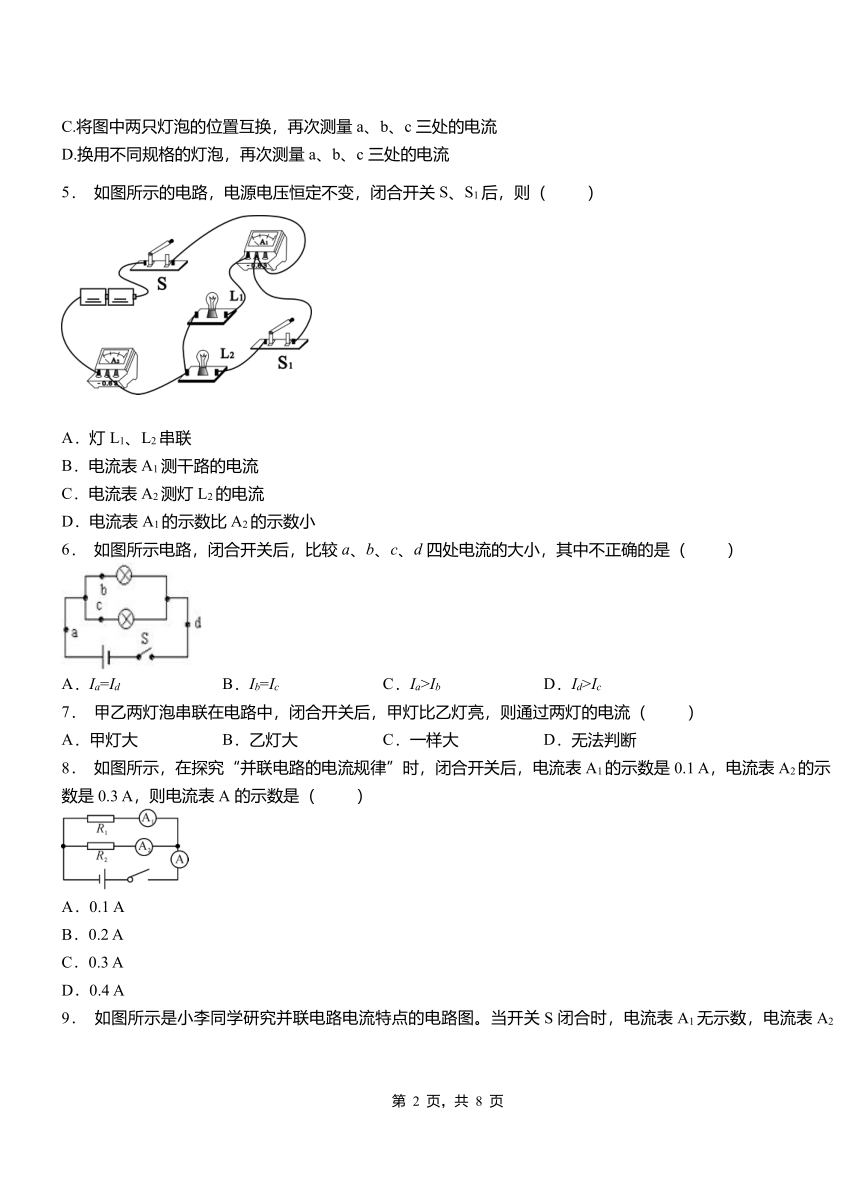

5． 如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（ ）
A．灯L1、L2串联
B．电流表A1测干路的电流
C．电流表A2测灯L2的电流
D．电流表A1的示数比A2的示数小
6． 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic
7． 甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
8． 如图所示，在探究“并联电路的电流规律”时，闭合开关后，电流表A1的示数是0.1 A，电流表A2的示数是0.3 A，则电流表A的示数是（ ）
A．0.1 A
B．0.2 A
C．0.3 A
D．0.4 A

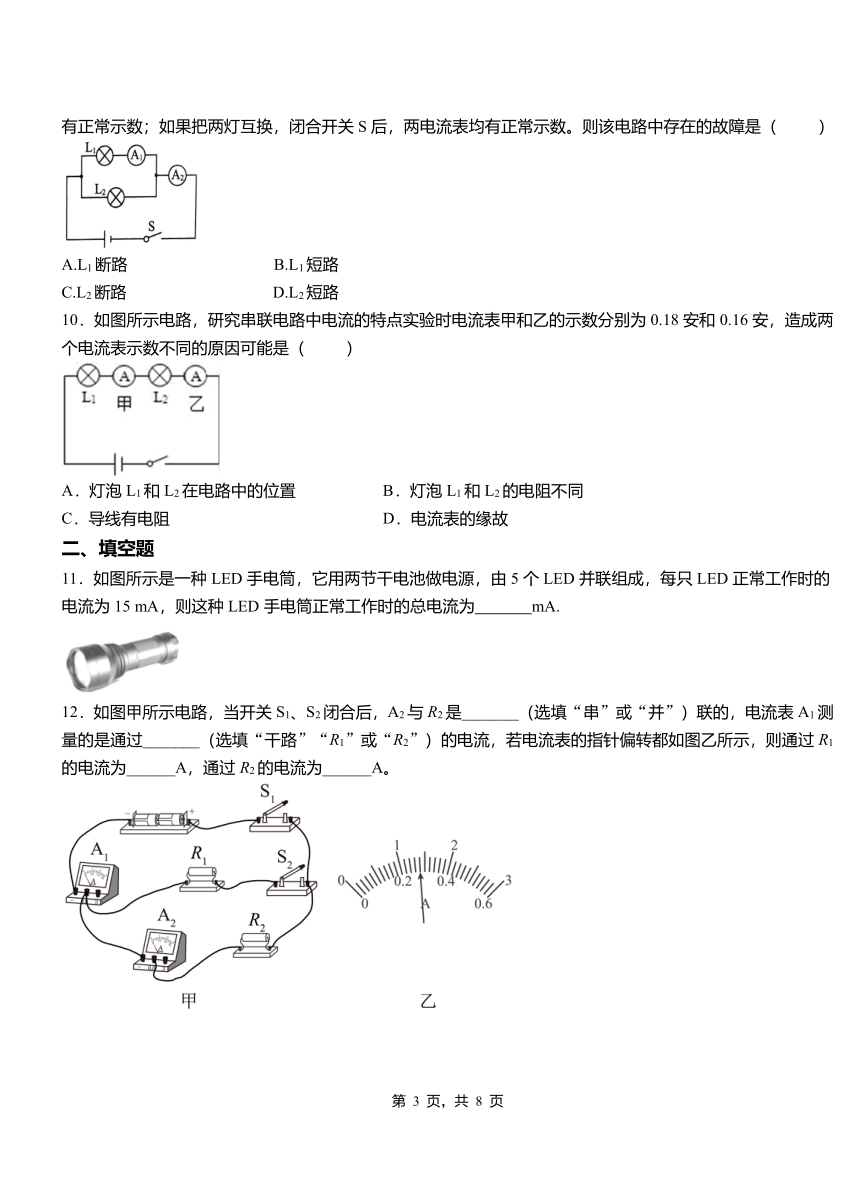

9． 如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路
C.L2断路 D.L2短路
10．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2在电路中的位置 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．电流表的缘故
二、填空题
11．如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED正常工作时的电流为15 mA，则这种LED手电筒正常工作时的总电流为 mA.
　　　　　　　　　　　　　　　　
12．如图甲所示电路，当开关S1、S2闭合后，A2与R2是_______（选填“串”或“并”）联的，电流表A1测量的是通过_______（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为______A，通过R2的电流为______A。

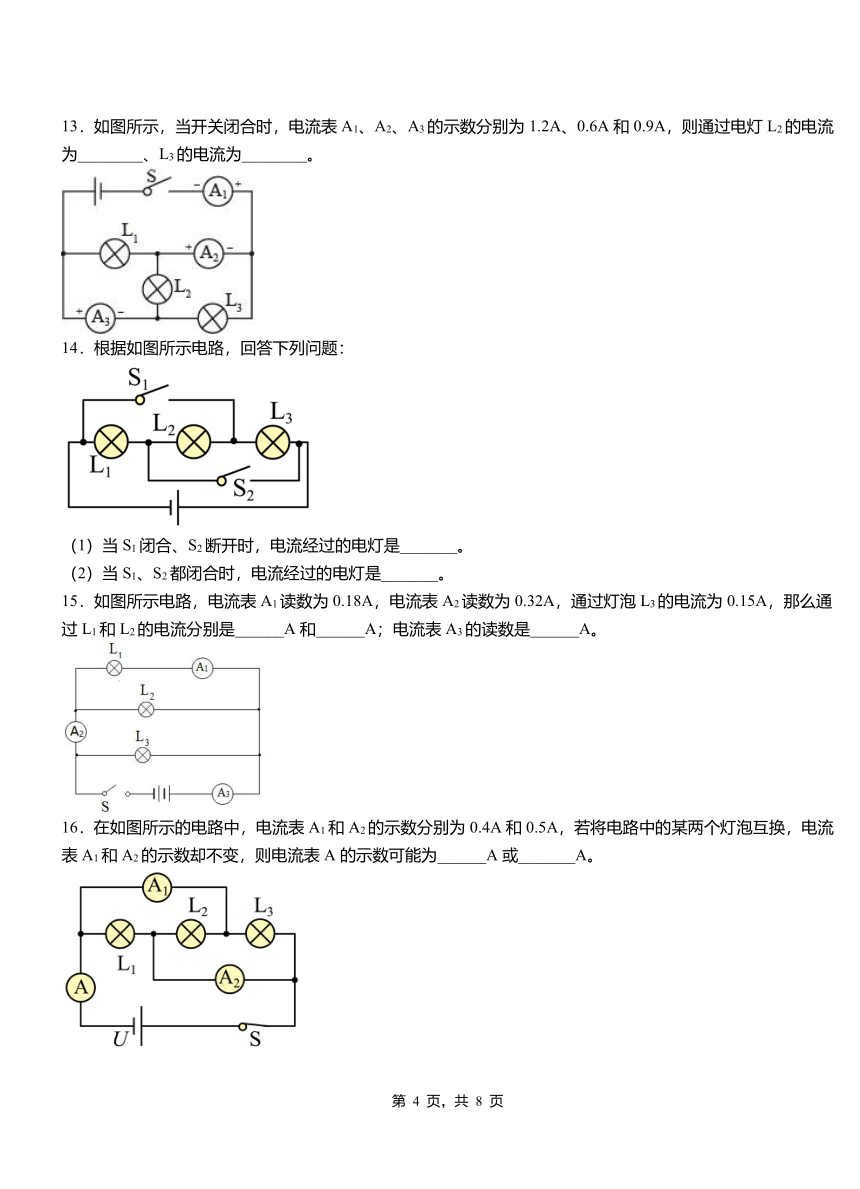

13．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过电灯L2的电流为________、L3的电流为________。
14．根据如图所示电路，回答下列问题：
（1）当S1闭合、S2断开时，电流经过的电灯是_______。
（2）当S1、S2都闭合时，电流经过的电灯是_______。
15．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
16．在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，则电流表A的示数可能为______A或_______A。
17．小明根据如图所示的甲、乙两电路图探究”串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中a处电流为0.2A，则b处电流为 ，c处电流为 ；测得图乙中a处电流为0.4A，b处电流为0.4A，则c处电流为 。
18．（1）对于图甲中的电路，若将线头M、N都接到电流表“0.6”接线柱上，此时电流表的示数如图乙所示，则电流表测的是通过灯 的电流，大小为 A。
（2）若将线头M接到电流表“3”接线柱上，N接到电流表“-”接线柱上，此时电流表的示数如图丙所示，则通过灯L2的电流为 A。
19．某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________，串联电路中电流的关系为_________。
20．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A1的示数是 A，A2的示数应为 A.
三、实验题
21．为了探究并联电路的电流规律，小薇设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于 状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是 。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图丙、丁、戊所示，可读出：I1=0.5A，I2= A，I= A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是 (写出关系式即可)。
（4）为了验证结论的普遍性，小薇可以采用的方法是 。
（5）另一同学小敏连接了如图乙所示的实物连接图，此时，电流表测的是通过 (选填“L1”“L2”或“干路”)的电流。若要测灯L2中的电流，请你在图上只改动一根导线，完成电路的连接。(在需要改动的导线上打“×”，再画出重新连接后的导线)
22．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路．
(1)在连接电路时，开关应 ．
(2)选量程时，要先估计电流值，如果估计不了，要 ．
(3)实验中，选择三个小灯泡的规格应该 (填“相同”或“不同”)，检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她把电流表分别__联在a、b、c、d处，实验时，她记录了下表中的实验数据．
测量处 a b c d
电流/A 0.2 0.2 0.2 0.2
（4）由表中的实验数据可得出的结论是： ．
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D B D D B C D A D
二、填空题
11．75
12．串 干路 1.12 0.28
13．0.3A 0.6A
14．L3 当L1、L2、L3
15．0.18 0.14 0.47
16．0.7 0.65
17．0.2A 0.2A 0.8A
18．（1）L1 0.5；（2）0.4
19．电路接触不良 串联电路各处电流相等
20．0.3 0.3
三、实验题
21．（1）断开；（2）L1断路；（3）0.52 1 I=I1+I2；（4）更换不同规格灯泡，多次实验；（5）干路 如图
22．断开 用大量程试触 不同 串 串联电路中电流处处相等
