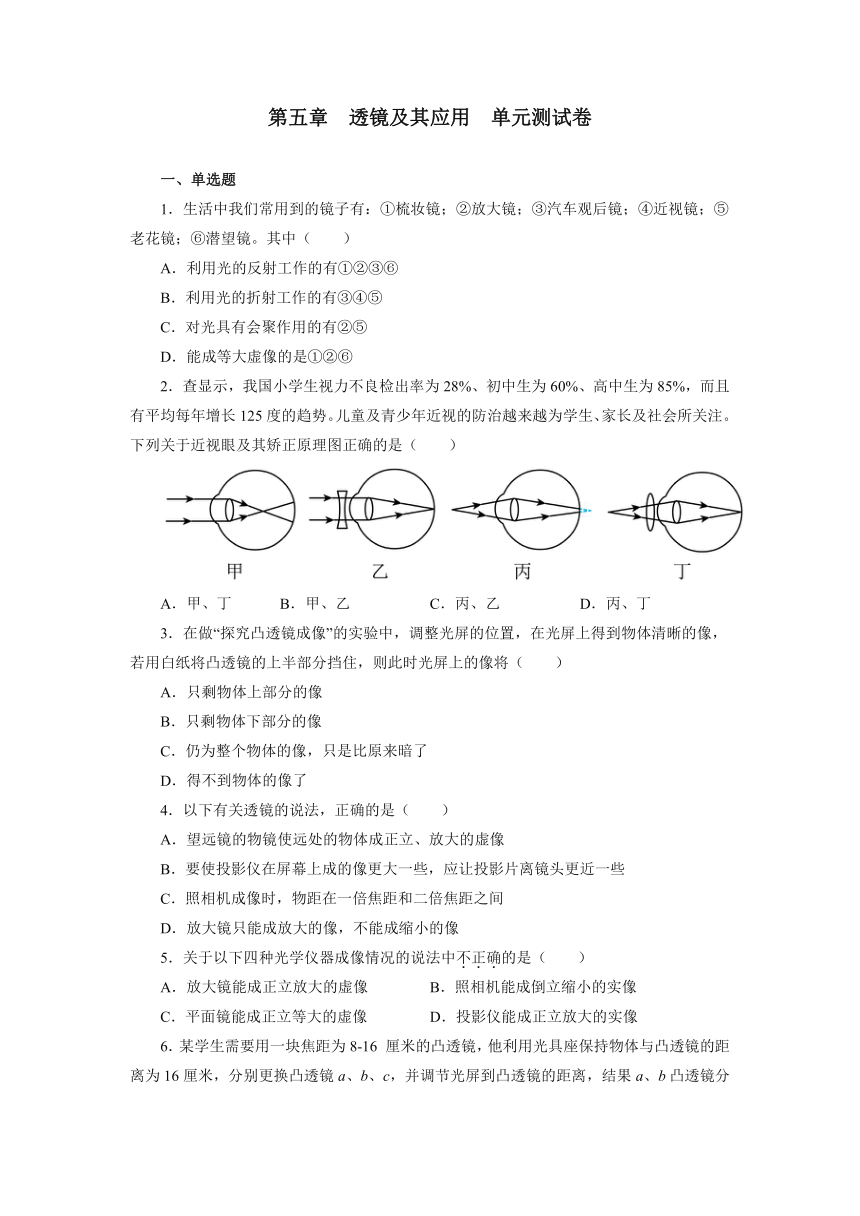

第五章 透镜及其应用 单元测试卷
一、单选题
1．生活中我们常用到的镜子有：①梳妆镜；②放大镜；③汽车观后镜；④近视镜；⑤老花镜；⑥潜望镜。其中（　　）
A．利用光的反射工作的有①②③⑥
B．利用光的折射工作的有③④⑤
C．对光具有会聚作用的有②⑤
D．能成等大虚像的是①②⑥
2．查显示，我国小学生视力不良检出率为28%、初中生为60%、高中生为85%，而且有平均每年增长125度的趋势。儿童及青少年近视的防治越来越为学生、家长及社会所关注。下列关于近视眼及其矫正原理图正确的是（　　）
A．甲、丁 B．甲、乙 C．丙、乙 D．丙、丁
3．在做“探究凸透镜成像”的实验中，调整光屏的位置，在光屏上得到物体清晰的像，若用白纸将凸透镜的上半部分挡住，则此时光屏上的像将（　　）
A．只剩物体上部分的像
B．只剩物体下部分的像
C．仍为整个物体的像，只是比原来暗了
D．得不到物体的像了
4．以下有关透镜的说法，正确的是（　　）
A．望远镜的物镜使远处的物体成正立、放大的虚像
B．要使投影仪在屏幕上成的像更大一些，应让投影片离镜头更近一些
C．照相机成像时，物距在一倍焦距和二倍焦距之间
D．放大镜只能成放大的像，不能成缩小的像
5．关于以下四种光学仪器成像情况的说法中不正确的是（　　）
A．放大镜能成正立放大的虚像 B．照相机能成倒立缩小的实像
C．平面镜能成正立等大的虚像 D．投影仪能成正立放大的实像
6．某学生需要用一块焦距为8-16 厘米的凸透镜，他利用光具座保持物体与凸透镜的距离为16厘米，分别更换凸透镜a、b、c，并调节光屏到凸透镜的距离，结果a、b凸透镜分别能成倒立缩小和倒立放大的像，c凸透镜成正立放大的虚像，则符合学生要求的凸透镜的是（　　）
A．a凸透镜 B．b凸透镜 C．c凸透镜 D．三者都可以

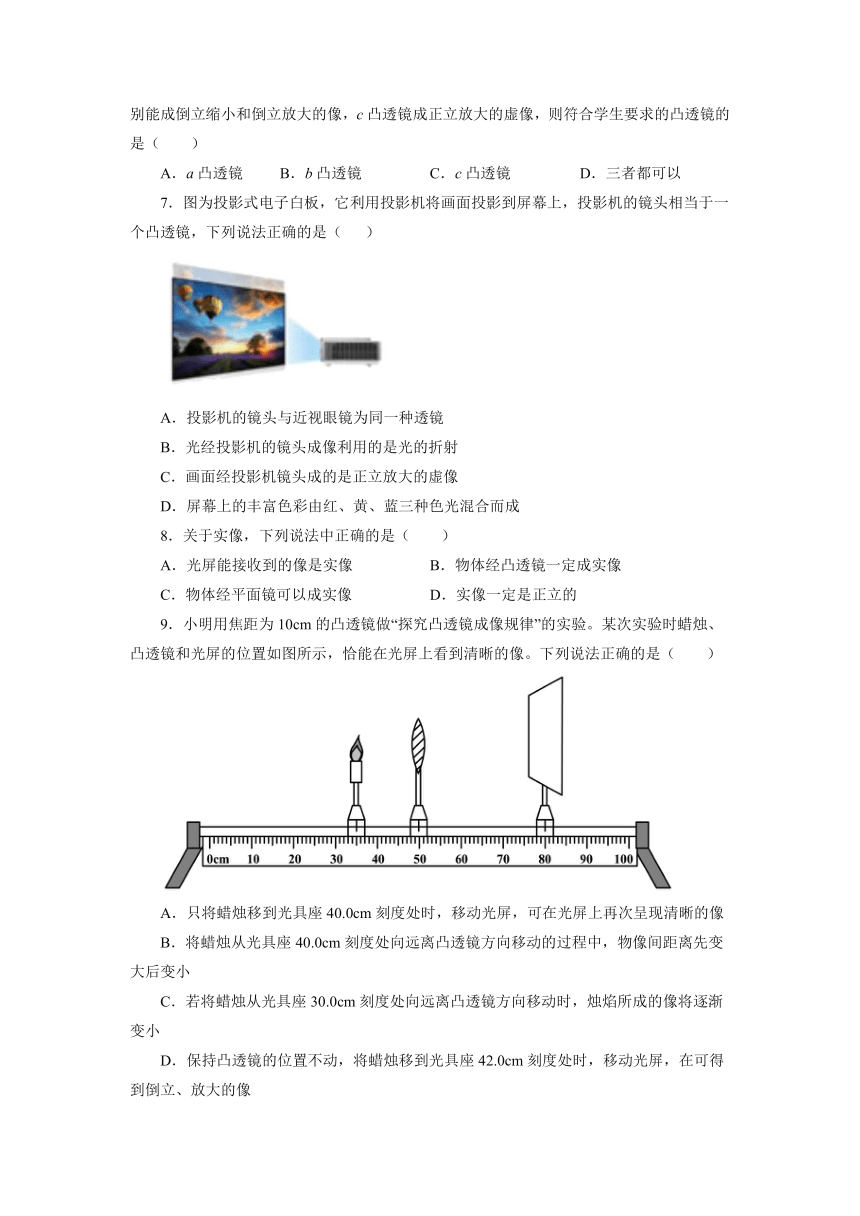

7．图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机的镜头相当于一个凸透镜，下列说法正确的是（ ）
A．投影机的镜头与近视眼镜为同一种透镜
B．光经投影机的镜头成像利用的是光的折射
C．画面经投影机镜头成的是正立放大的虚像
D．屏幕上的丰富色彩由红、黄、蓝三种色光混合而成
8．关于实像，下列说法中正确的是（　　）
A．光屏能接收到的像是实像 B．物体经凸透镜一定成实像
C．物体经平面镜可以成实像 D．实像一定是正立的
9．小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。某次实验时蜡烛、凸透镜和光屏的位置如图所示，恰能在光屏上看到清晰的像。下列说法正确的是（　　）
A．只将蜡烛移到光具座40.0cm刻度处时，移动光屏，可在光屏上再次呈现清晰的像
B．将蜡烛从光具座40.0cm刻度处向远离凸透镜方向移动的过程中，物像间距离先变大后变小
C．若将蜡烛从光具座30.0cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变小
D．保持凸透镜的位置不动，将蜡烛移到光具座42.0cm刻度处时，移动光屏，在可得到倒立、放大的像

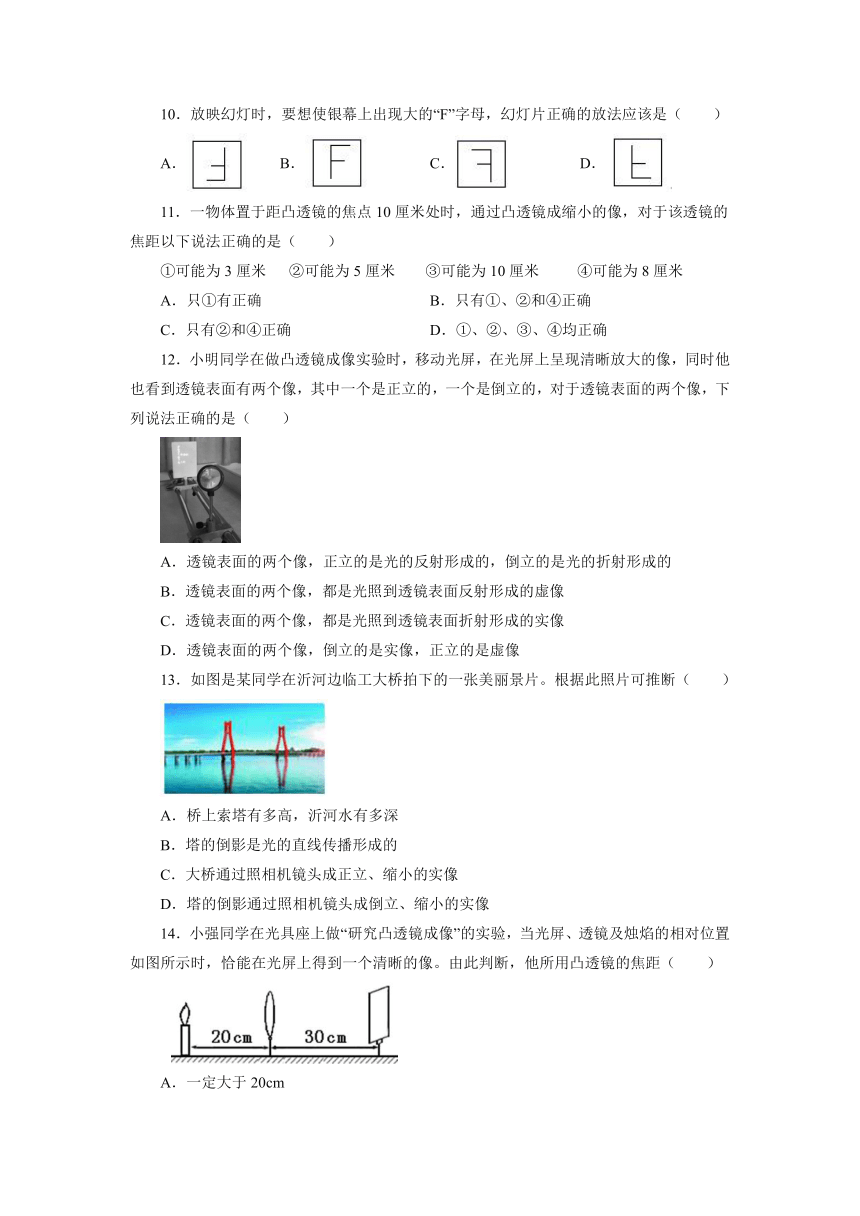

10．放映幻灯时，要想使银幕上出现大的“F”字母，幻灯片正确的放法应该是（　　）
A． B． C． D．
11．一物体置于距凸透镜的焦点10厘米处时，通过凸透镜成缩小的像，对于该透镜的焦距以下说法正确的是（　　）
①可能为3厘米 ②可能为5厘米 ③可能为10厘米 ④可能为8厘米
A．只①有正确 B．只有①、②和④正确
C．只有②和④正确 D．①、②、③、④均正确
12．小明同学在做凸透镜成像实验时，移动光屏，在光屏上呈现清晰放大的像，同时他也看到透镜表面有两个像，其中一个是正立的，一个是倒立的，对于透镜表面的两个像，下列说法正确的是（　　）
A．透镜表面的两个像，正立的是光的反射形成的，倒立的是光的折射形成的
B．透镜表面的两个像，都是光照到透镜表面反射形成的虚像
C．透镜表面的两个像，都是光照到透镜表面折射形成的实像
D．透镜表面的两个像，倒立的是实像，正立的是虚像
13．如图是某同学在沂河边临工大桥拍下的一张美丽景片。根据此照片可推断（　　）
A．桥上索塔有多高，沂河水有多深
B．塔的倒影是光的直线传播形成的
C．大桥通过照相机镜头成正立、缩小的实像
D．塔的倒影通过照相机镜头成倒立、缩小的实像
14．小强同学在光具座上做“研究凸透镜成像”的实验，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜的焦距（　　）

A．一定大于20cm
B．一定在10cm到15cm之间
C．一定小于10cm
D．一定在15cm到20cm之间
15．在焦距为30cm的凸透镜前100cm处，一支蜡烛以10cm/s的速度向凸透镜走近蜡烛运动5s，则蜡烛最后成的像是（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的虚像
二、填空题

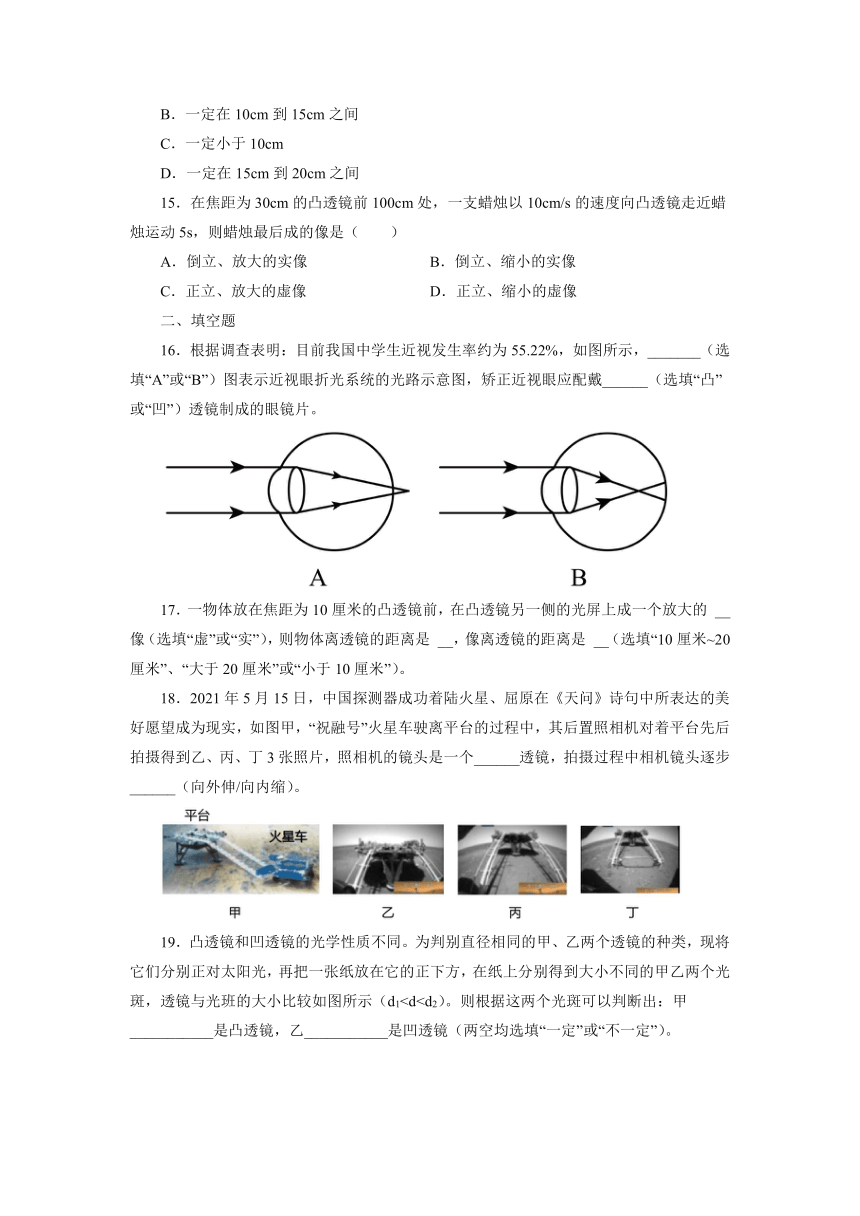

16．根据调查表明：目前我国中学生近视发生率约为55.22%，如图所示，_______（选填“A”或“B”）图表示近视眼折光系统的光路示意图，矫正近视眼应配戴______（选填“凸”或“凹”）透镜制成的眼镜片。
17．一物体放在焦距为10厘米的凸透镜前，在凸透镜另一侧的光屏上成一个放大的 __像（选填“虚”或“实”），则物体离透镜的距离是 __，像离透镜的距离是 __（选填“10厘米~20厘米”、“大于20厘米”或“小于10厘米”）。
18．2021年5月15日，中国探测器成功着陆火星、屈原在《天问》诗句中所表达的美好愿望成为现实，如图甲，“祝融号”火星车驶离平台的过程中，其后置照相机对着平台先后拍摄得到乙、丙、丁3张照片，照相机的镜头是一个______透镜，拍摄过程中相机镜头逐步______（向外伸/向内缩）。

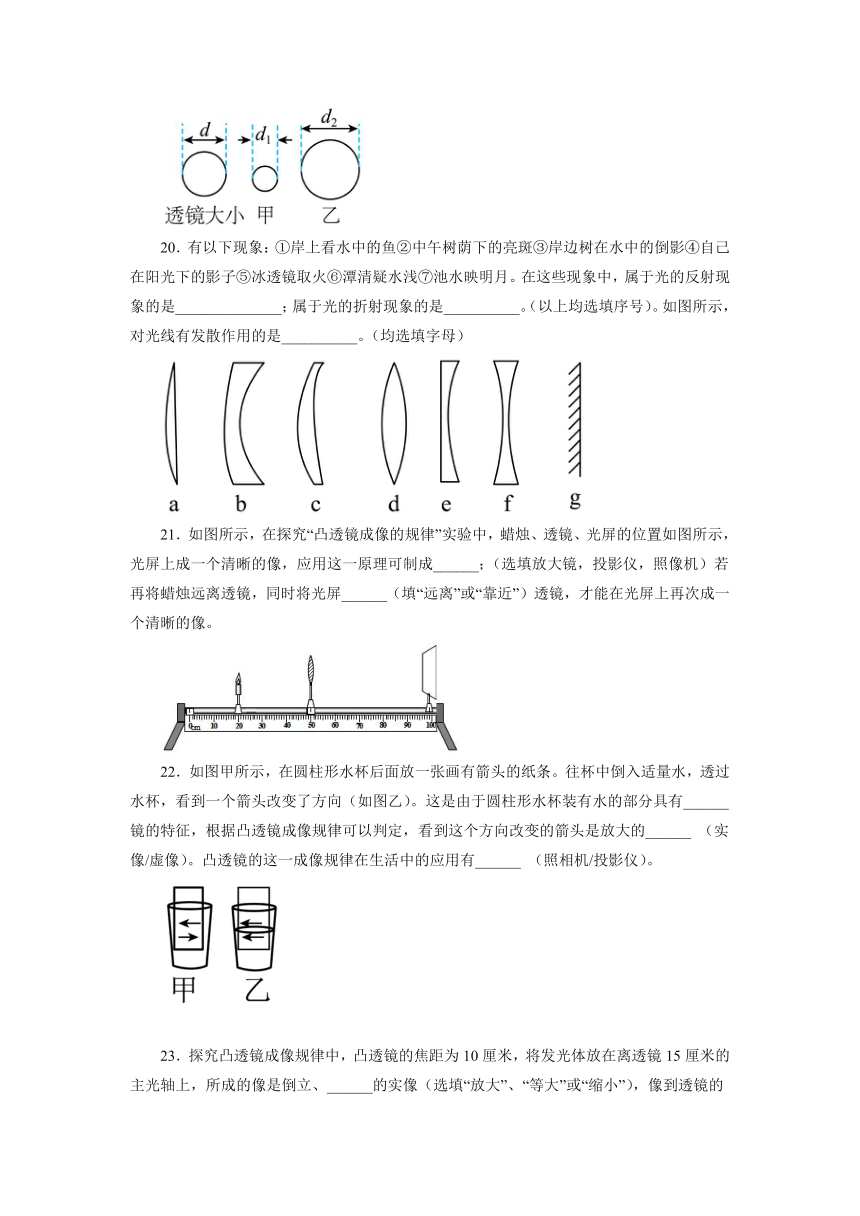

19．凸透镜和凹透镜的光学性质不同。为判别直径相同的甲、乙两个透镜的种类，现将它们分别正对太阳光，再把一张纸放在它的正下方，在纸上分别得到大小不同的甲乙两个光斑，透镜与光班的大小比较如图所示（d120．有以下现象：①岸上看水中的鱼②中午树荫下的亮斑③岸边树在水中的倒影④自己在阳光下的影子⑤冰透镜取火⑥潭清疑水浅⑦池水映明月。在这些现象中，属于光的反射现象的是______________；属于光的折射现象的是__________。（以上均选填序号）。如图所示，对光线有发散作用的是__________。（均选填字母）
21．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个清晰的像，应用这一原理可制成______；（选填放大镜，投影仪，照像机）若再将蜡烛远离透镜，同时将光屏______（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像。
22．如图甲所示，在圆柱形水杯后面放一张画有箭头的纸条。往杯中倒入适量水，透过水杯，看到一个箭头改变了方向（如图乙）。这是由于圆柱形水杯装有水的部分具有______镜的特征，根据凸透镜成像规律可以判定，看到这个方向改变的箭头是放大的______ （实像/虚像）。凸透镜的这一成像规律在生活中的应用有______ （照相机/投影仪）。
23．探究凸透镜成像规律中，凸透镜的焦距为10厘米，将发光体放在离透镜15厘米的主光轴上，所成的像是倒立、______的实像（选填“放大”、“等大”或“缩小”），像到透镜的距离______20厘米（选填“大于”、“等于”或“小于”），根据这一原理人们制成了______（选填“放大镜”或“投影仪”或“照相机”）。
24．用手机“自拍”时，手机的镜头相当于一个___________透镜，有时使用自拍杆，使手机离自己更远些，这样可以___________（选填“扩大”或“缩小”）拍摄范围。
25．校园门口安装的监控摄像头，它能实时记录校门口的情况，摄像镜头相当于一个___________镜，所摄景物通过镜头成的是倒立、___________的实像。
26．小丽的奶奶用放大镜看报纸时，看到的是_______（选填“正立”或“倒立”）、放大的像，为了看到更大的清晰的像，她常常放大镜离报纸_______（选填“近”或“远”）一些。
27．在做凸透镜成像的实验时，当蜡烛距离凸透镜36cm时，像清晰地成在距凸透镜20cm光屏上，看到的是______（选填“倒立”或“正立”）、______（选填“放大”或“缩小”）的______像（选填“实”或“虚”），所用凸透镜的焦距______（填“大于”、“等于”或“小于”）18cm。利用凸透镜成像的这一特点人们制成了______。
三、作图题
28．画出图中入射光线经凹透镜后的折射光线。
29．如图所示光线是经过透镜折射后的光线，请分别画出它们的入射光线。
四、实验题
30．在“探究凸透镜成像规律”的实验中，小明将两支点燃的蜡烛A和B、凸透镜和光屏分别置于如图所示的位置后，进行如下操作：
（1）调节烛焰、凸透镜和光屏，使它们的中心位于______，其目的是使像成在______。
（2）光屏上C、D两处会得到清晰的烛焰像。这两个像一定是______（选填“缩小”、“等大”或“放大”）的；将蜡烛A取走后，光屏上______（选填“C”或“D”）处的像仍然存在。
（3）将蜡烛B放到O点（O点为AB两点的中点），将蜡烛B向左移动一段距离，应该将光屏向______移动才能在光屏上得到消晰的像，此时像的大小将______（填“变大”或“变小”或“不变”）。若在蜡烛和凸透镜之间放远视镜片，光屏需向______（选填“左”或“右”）移动才能再次成清晰的像，且像______（选填“变大”或“变小”）。
（4）蜡烛B放到O点并慢慢远离透镜，当蜡烛从距透镜5m处移至距透镜6m处的过程中，在光屏上所成清晰的像与透镜间的距离变化很小，且约为10cm。此时光屏上的像______（选填“很大”或“很小”），透镜的焦距约为______cm。
31．在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：
（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个____________（填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm。
（2）凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，直到如图所示位置，光屏上会出现清晰____________（填“放大”、“缩小”或“等大”）的实像；如果他将光源再远离凸透镜一些，这时光屏应向____________（填“左”或“右”）移动，以获得清晰的实像。
（3）如果将光源移至7cm处，凸透镜此时成的是放大的____________（填“虚像”或“实像”）。
（4）同学们讨论用红色的发光二极管替代蜡烛作为光源，这样的好处是____________。
32．远视眼是老年人常见的一种眼疾，通常需要佩戴老花镜（一种凸透镜）来进行校正。某校兴趣小组的同学对远视眼的成像及矫正进行了如下探究。如图（甲）所示，老花镜放在蜡烛和凸透镜之间，使光屏上映出了清晰的像，标出光屏的位置，表示视网膜的位置；观察眼球结构图（乙），结合以上实验请你回答如下问题：
（1）眼球中的晶状体相当于实验中的______；
（2）若拿开眼镜，则屏上的像变得不清晰，______（填“向前”、“向后”或“向上”）移动光屏。像又变得清晰，由此可见，远视眼不戴眼镜时，看物体的像落在视网膜______ （填“前方”、“上方”或“后方”）；
（3）若用不透明的纸遮挡着凸透镜的上半部分，那么原来光屏上清晰的像会______
A．变得模糊 B．亮度变暗 C．亮度不变 D．变为一半。
参考答案
1．C
2．B
3．C
4．B
5．D
6．B
7．B
8．A
9．C
10．A
11．B
12．B
13．D
14．B
15．A
16．B 凹
17．实 10厘米~20厘米 大于20厘米
18．凸 向内缩
19．凸透镜 凹透镜
20．③⑦ ①⑤⑥ bef
21．投影仪 靠近
22．凸透 实像 投影仪
23．放大 大于 投影仪
24．凸 增大
25．凸透 缩小
26．正立 远
27．倒立 缩小 实 小于 照相机
28．
29．
30．同一高度 光屏的中央 缩小 C 左 变小 左 变小 很小 10
31．亮点 缩小 左 虚像 实验用的光源不会晃动，所成的像稳定，便于观察
32．凸透镜 向后 后方 B
