动态电路问题

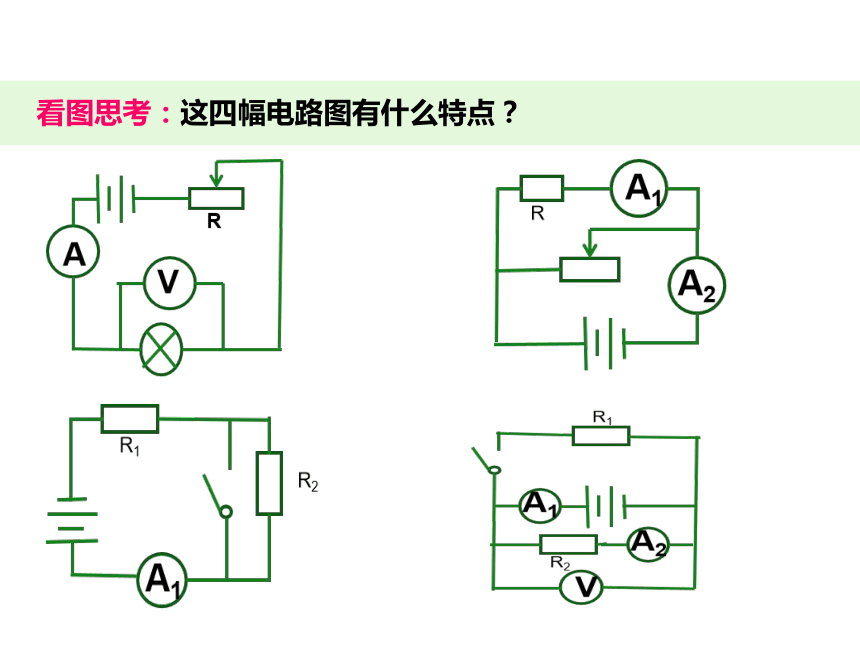

看图思考：这四幅电路图有什么特点？

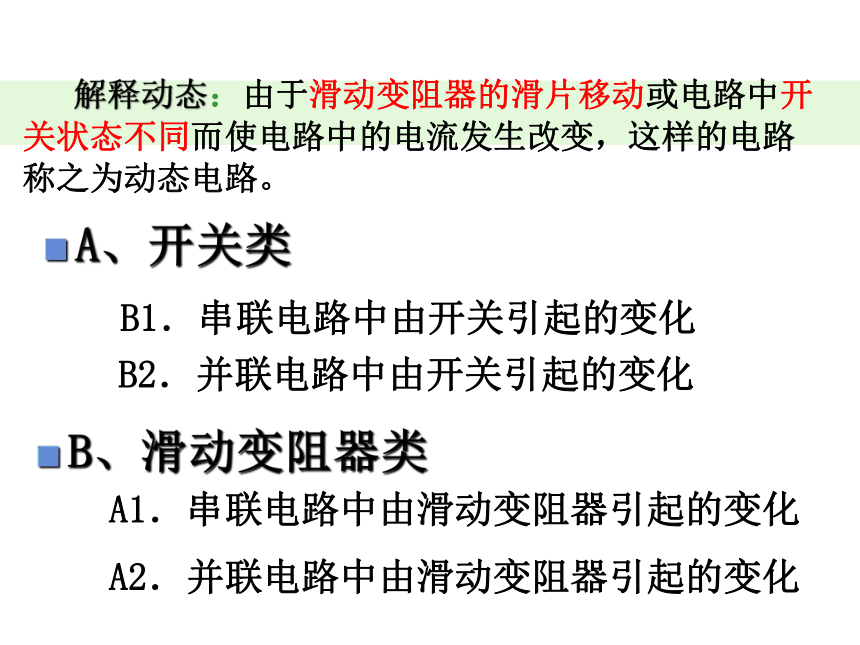

解释动态：由于滑动变阻器的滑片移动或电路中开关状态不同而使电路中的电流发生改变，这样的电路称之为动态电路。
B、滑动变阻器类
A、开关类
A1．串联电路中由滑动变阻器引起的变化
A2．并联电路中由滑动变阻器引起的变化
B1．串联电路中由开关引起的变化
B2．并联电路中由开关引起的变化

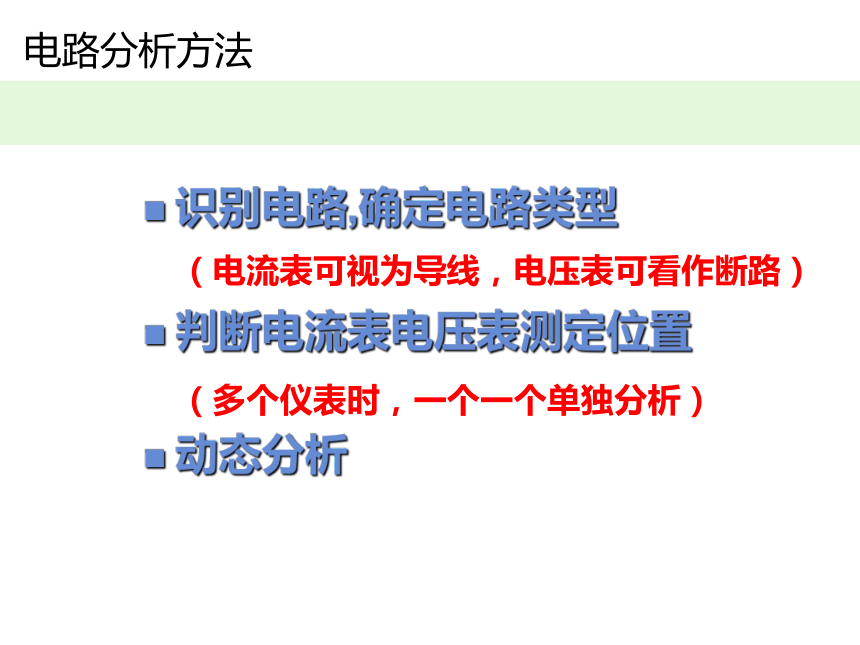

电路分析方法
识别电路,确定电路类型
判断电流表电压表测定位置
动态分析
（电流表可视为导线，电压表可看作断路）
（多个仪表时，一个一个单独分析）

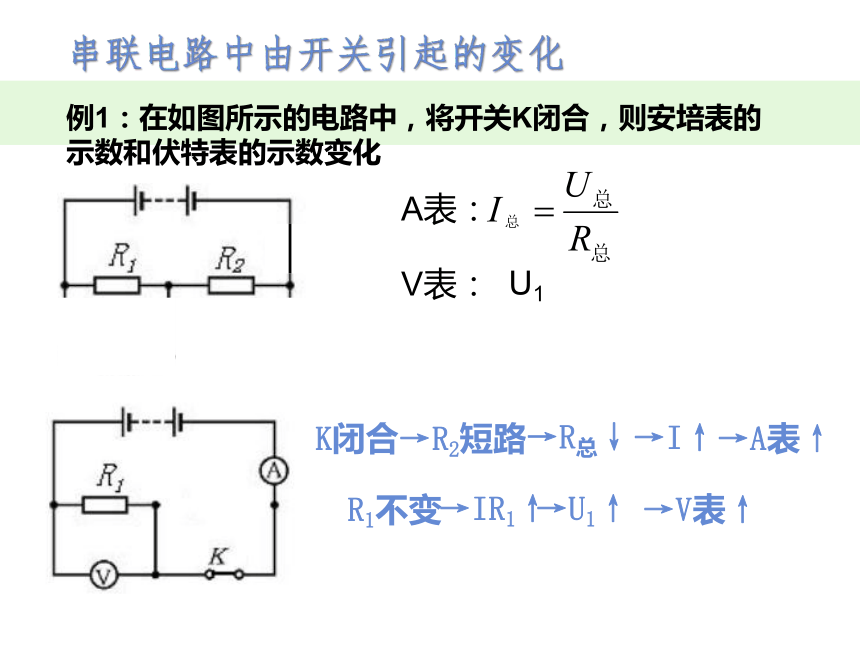

串联电路中由开关引起的变化
例1：在如图所示的电路中，将开关K闭合，则安培表的示数和伏特表的示数变化
A表：
V表：
U1
K闭合
→R2短路
→R总↓
→I↑
→A表↑
R1不变
→IR1↑
→U1↑
→V表↑

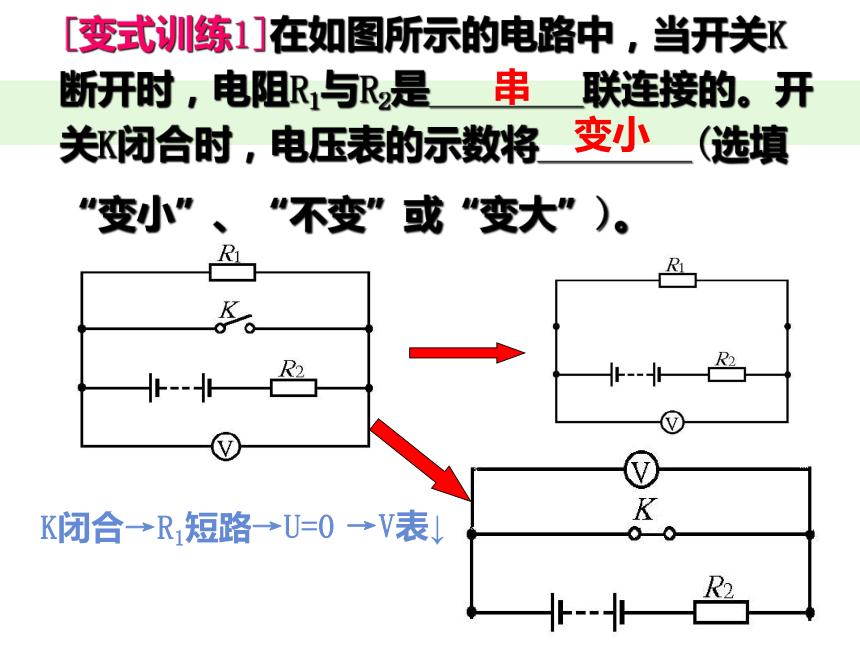

[变式训练1]在如图所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。
串
变小
K闭合
→R1短路
→U=0
→V表↓

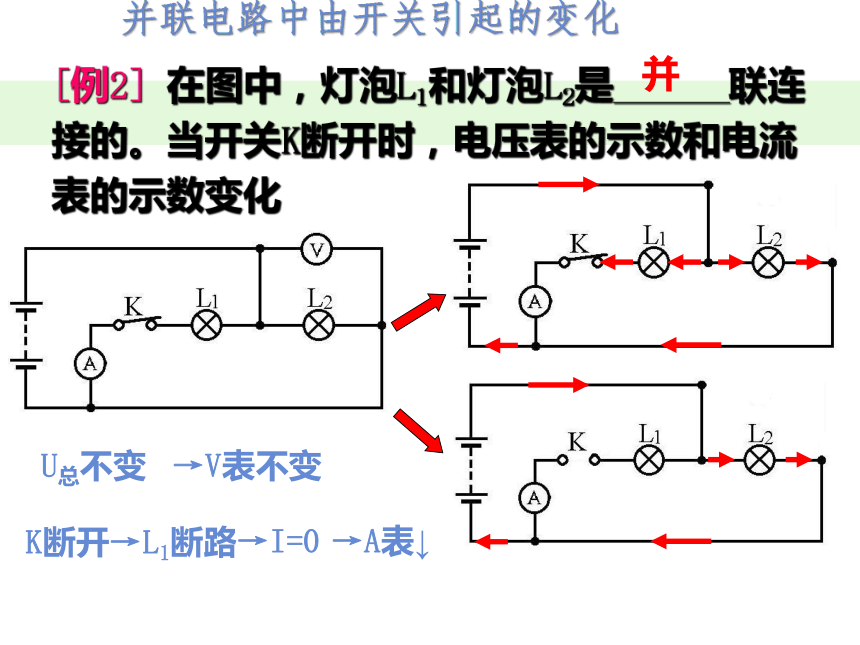

[例2] 在图中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数和电流表的示数变化
并联电路中由开关引起的变化
并
K断开
→L1断路
→I=0
→A表↓
U总不变
→V表不变

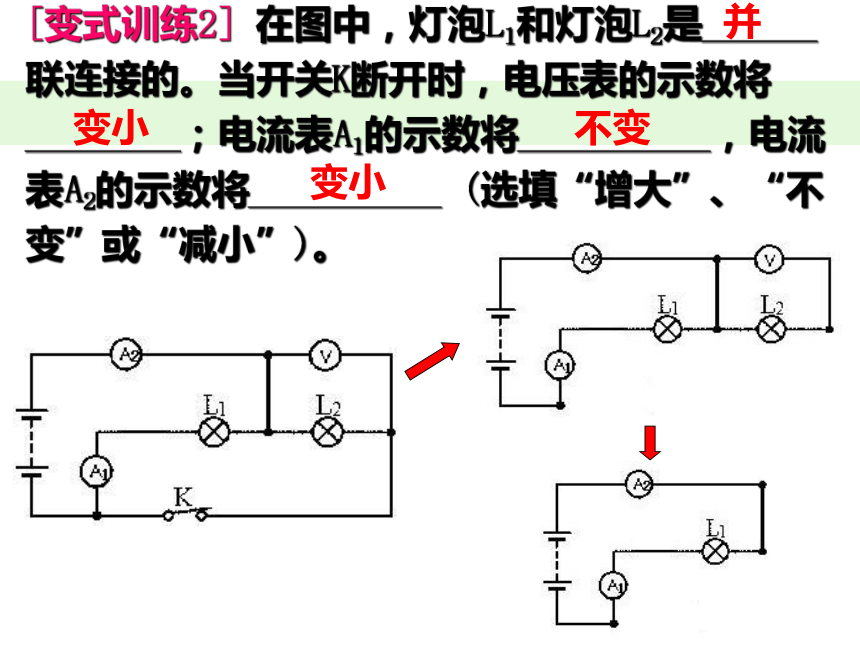

[变式训练2] 在图中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将__________ (选填“增大”、“不变”或“减小”)。
并
变小
不变
变小

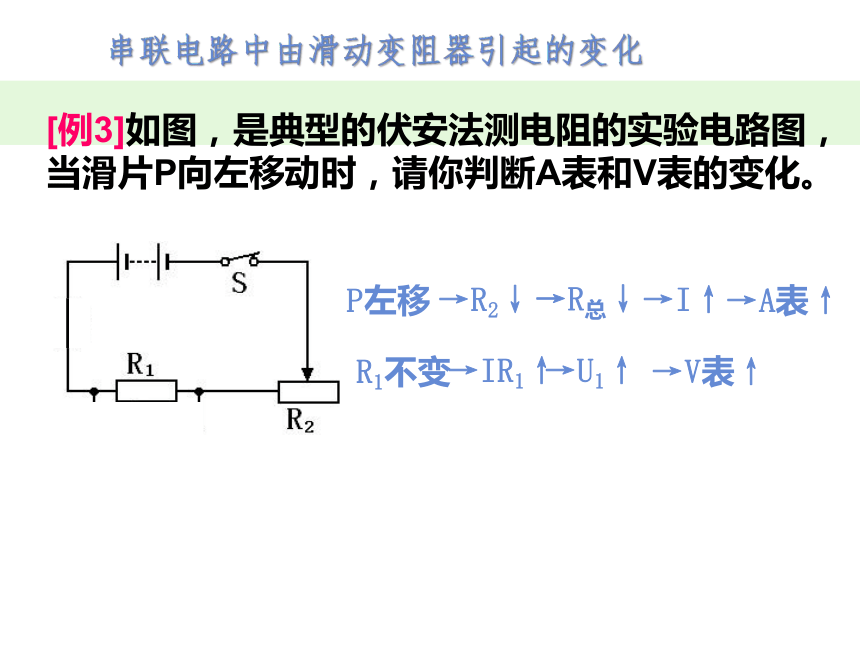

[例3]如图，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化。
P左移
→R2↓
→R总↓
→I↑
→A表↑
R1不变
→IR1↑
→U1↑
→V表↑
串联电路中由滑动变阻器引起的变化
[变式训练3]如图，电源电压保持不变，闭合开关，当滑片P向右移动时，请你判断A表和V表的变化。
P右移
→R2↑
→R总↑
→I↓
→A表↓
R2↑
→U2↑
→V1↑
R1
R2
U总不变
→V2不变
[例4]如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？
并联电路中由滑动变阻器引起的变化
U总不变
→V表不变
P右移
→R2↑
→I2↓
→I总↓
→A2↓
R1不变
→I1不变
→A1不变
[变式训练4] 如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？
U总不变
→V表不变
→R2↑
→I2↓
→A1↓
R1不变
→I1不变
→I总↓
P右移
→A2↓
练习1 如图，当滑片P向左移动时，A表和V表将如何变化。
A
V1
V2
V
R2 R1
练习2 如图所示，R是一只光敏电阻，当光照射强度增大时，其电阻会减小．闭合开关S，减小对光敏电的照射强度，电压表和电流表示数的变化
练习3如图，当滑片P向左移动时，A表和V表将如何变化。
A
v1
v2
p
R2
R1
练习4在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时 （ ）
(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。
练习5 如图所示的电路中，电源电压不变，闭合开关，当变阻器的滑片向右移动时，电流表A1的示数 ，电流表A的示数 。（“变大”、“不变”、“变小” ）
练习6如图所示，电源电压和灯泡电阻都保持不变，当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是 （ ）
A、两表示数都增大
B、电流表示数增大，电压表示数不变
C、两表示数都减小
D、电流表示数减小，电压表示数不变
A
V
练习7如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中（ ）
A、电压表V示数变小
B、电流表A1示数变大
C、电流表A2示数不变
D、电流表A2示数变小
S
R1
A2
A1
V
P
R2
8.如图所示的电路，电源电压6V不变，定值电阻为10Ω，滑动变阻器标有“20Ω,1A”当滑动变阻器的滑片由右向左滑动时电流表和电压表的变化范围
当滑片滑至最右端时：
当滑片滑至最左端时：
变动为静
定性分析
8.如图所示的电路，电源电压6V不变，定值电阻为10Ω，滑动变阻器标有“20Ω,1A”当滑动变阻器的滑片由右向左滑动时电流表和电压表的变化范围
解：当滑片滑至最右端时：
当滑片滑至最左端时：
电流表示数：I= U/（R1+ R２）
=6V/(20Ω+10Ω)
=0.2A
电压表示数: U１=IR１
=0.2A×10Ω
=2V
定量计算
电流表示数:I=U/R=6V/10Ω=0.6A
电压表示数:U=6V
所以：电流表范围为0.2A－0.6A
电压表范围为0.2A－0.6A
