第十三章电路初探期末单元综合测试卷
一、单选题

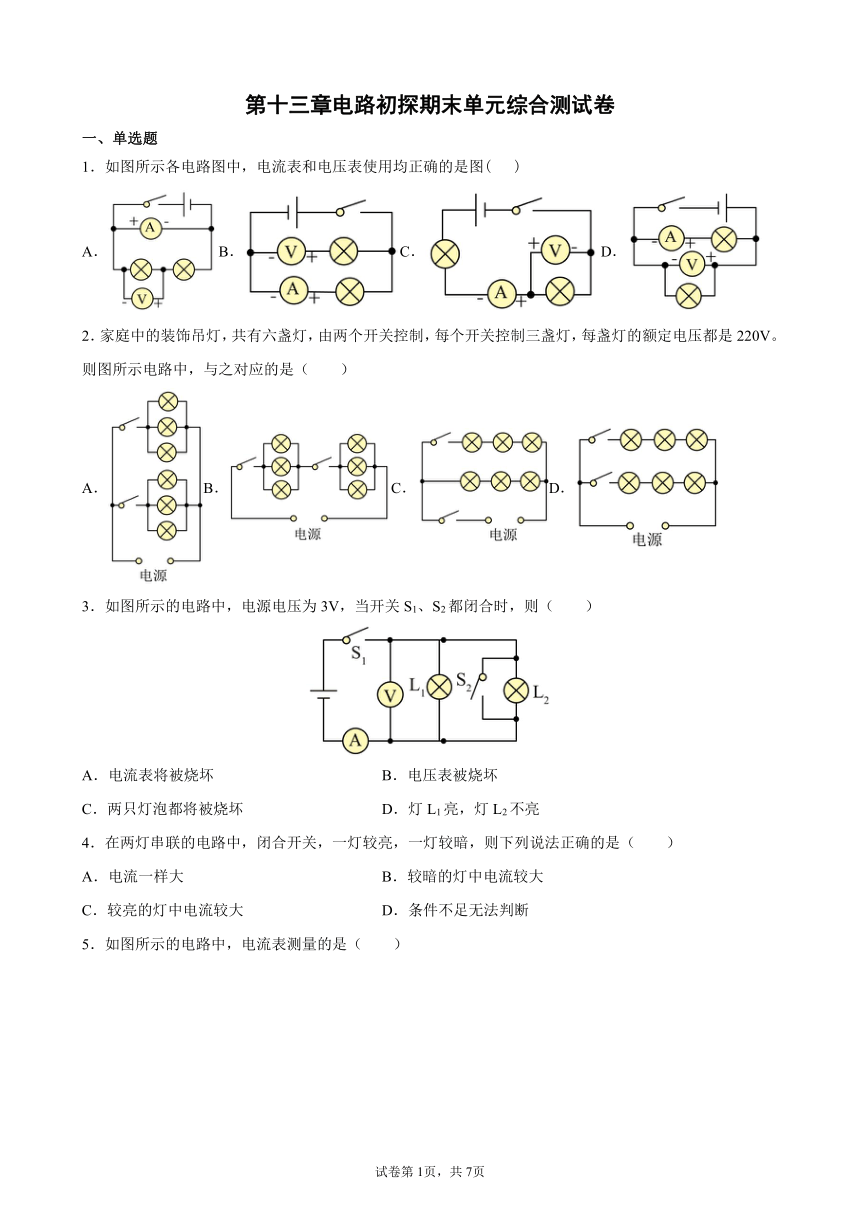

1．如图所示各电路图中，电流表和电压表使用均正确的是图( )
A．B．C．D．
2．家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图所示电路中，与之对应的是（　　）
A．B．C．D．
3．如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（　　）
A．电流表将被烧坏 B．电压表被烧坏
C．两只灯泡都将被烧坏 D．灯L1亮，灯L2不亮
4．在两灯串联的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（　　）
A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断

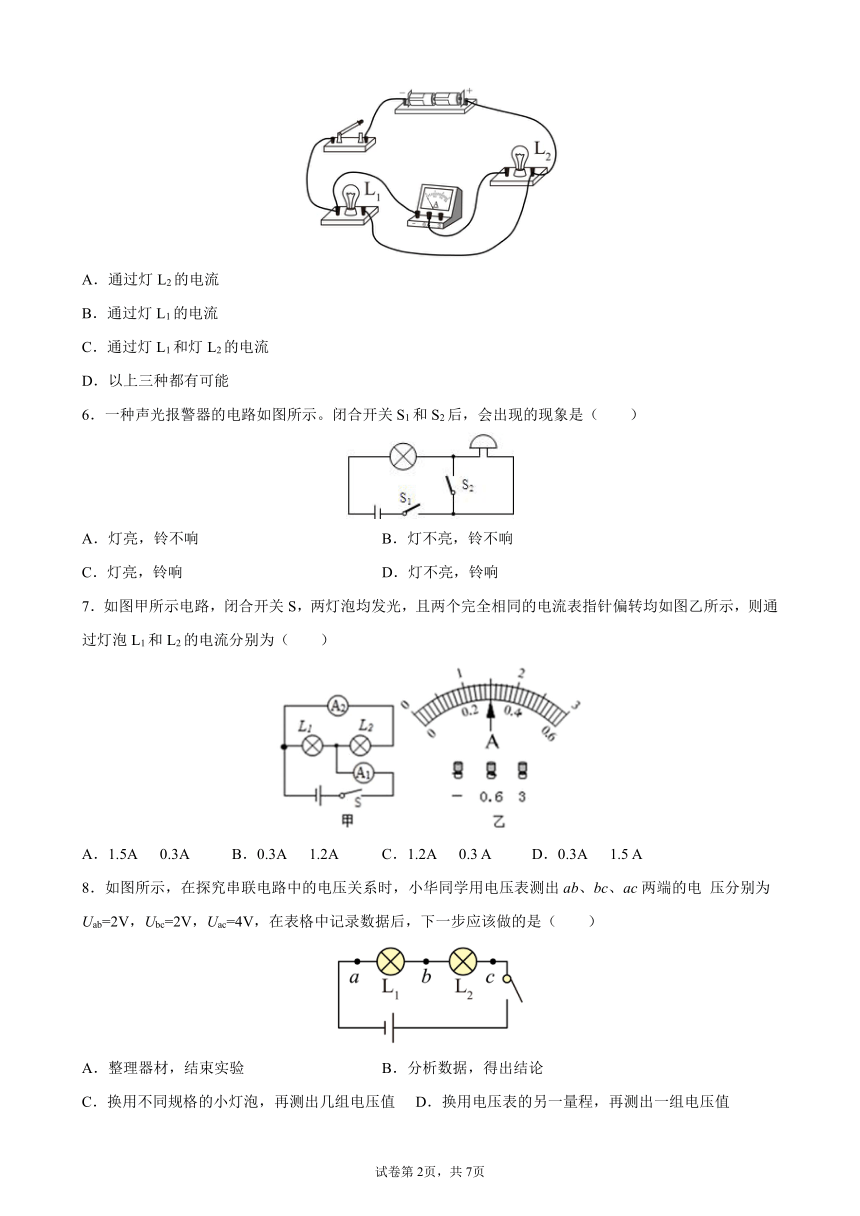

5．如图所示的电路中，电流表测量的是（　　）
A．通过灯L2的电流
B．通过灯L1的电流
C．通过灯L1和灯L2的电流
D．以上三种都有可能
6．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　　）
A．灯亮，铃不响 B．灯不亮，铃不响
C．灯亮，铃响 D．灯不亮，铃响
7．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．0.3A 1.2A C．1.2A 0.3 A D．0.3A 1.5 A
8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电 压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，结束实验 B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值 D．换用电压表的另一量程，再测出一组电压值

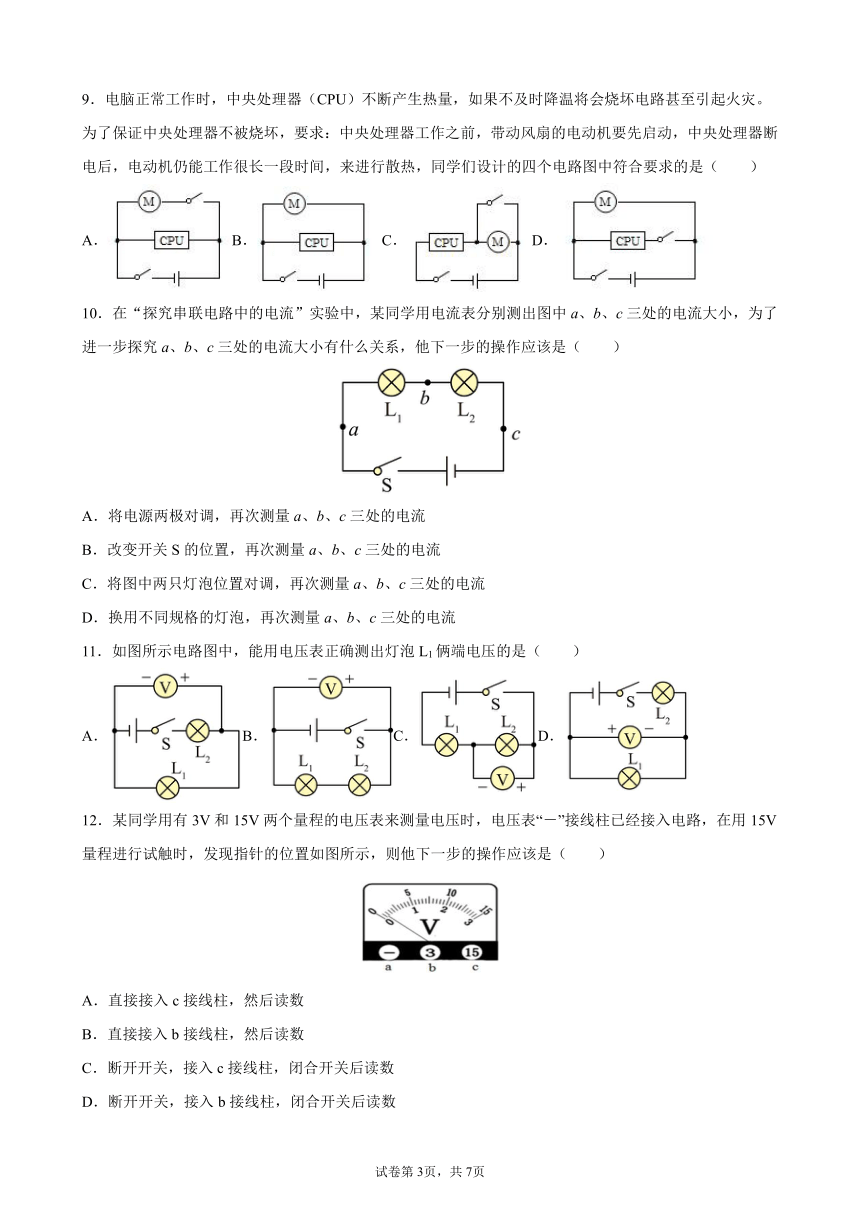

9．电脑正常工作时，中央处理器（CPU）不断产生热量，如果不及时降温将会烧坏电路甚至引起火灾。为了保证中央处理器不被烧坏，要求：中央处理器工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（　　）
A． B． C． D．
10．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（　　）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
11．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（　　）
A．B．C．D．
12．某同学用有3V和15V两个量程的电压表来测量电压时，电压表“－”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（　　）
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
二、填空题

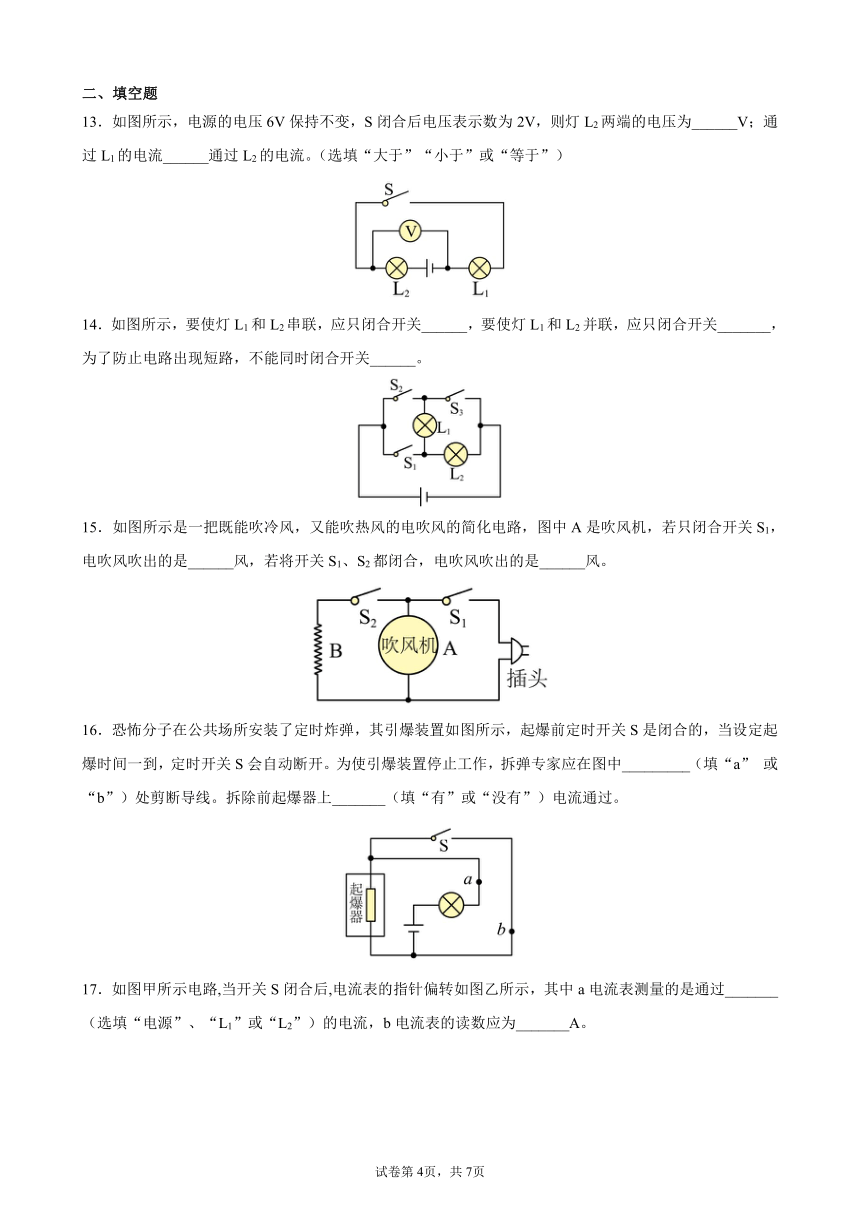

13．如图所示，电源的电压6V保持不变，S闭合后电压表示数为2V，则灯L2两端的电压为______V；通过L1的电流______通过L2的电流。（选填“大于”“小于”或“等于”）
14．如图所示，要使灯L1和L2串联，应只闭合开关______，要使灯L1和L2并联，应只闭合开关_______，为了防止电路出现短路，不能同时闭合开关______。
15．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，若只闭合开关S1，电吹风吹出的是______风，若将开关S1、S2都闭合，电吹风吹出的是______风。
16．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图中_________（填“a” 或“b”）处剪断导线。拆除前起爆器上_______（填“有”或“没有”）电流通过。
17．如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示，其中a电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为_______A。
三、实验题

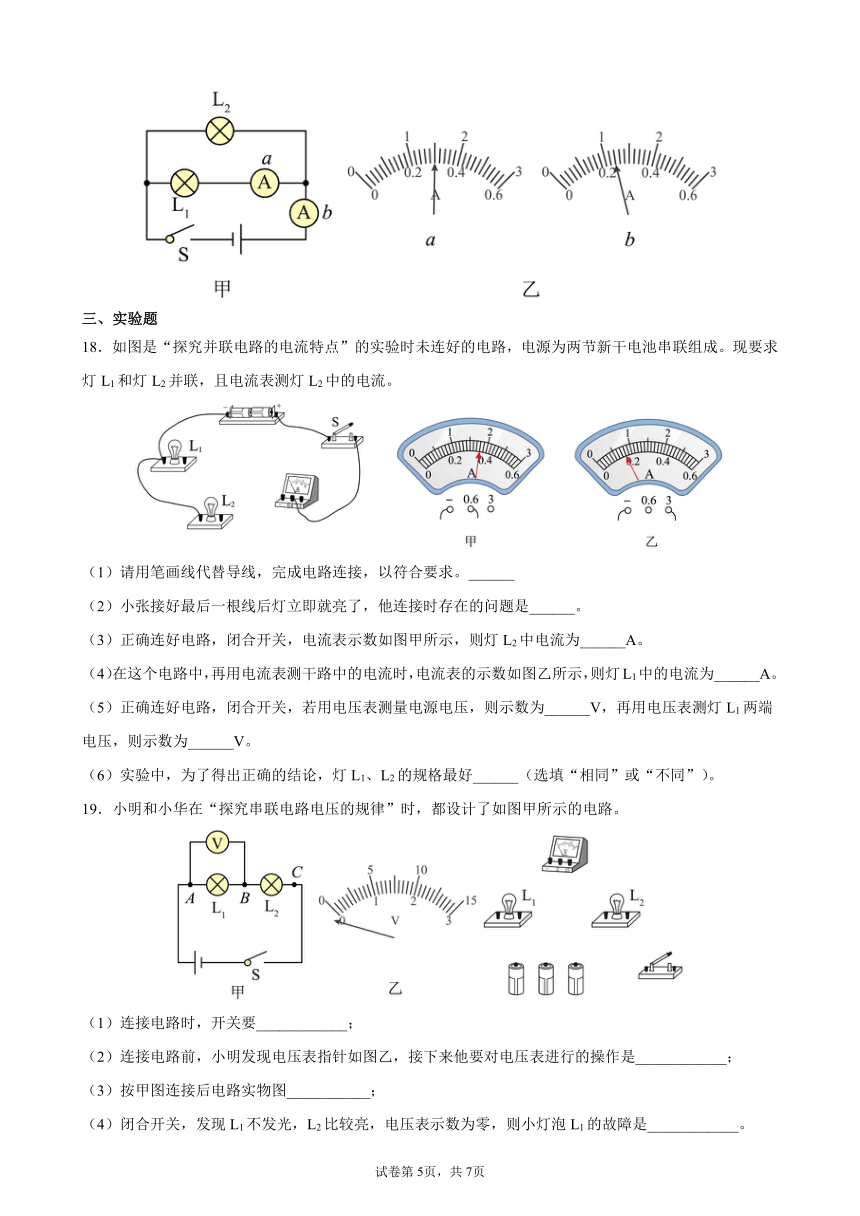

18．如图是“探究并联电路的电流特点”的实验时未连好的电路，电源为两节新干电池串联组成。现要求灯L1和灯L2并联，且电流表测灯L2中的电流。
（1）请用笔画线代替导线，完成电路连接，以符合要求。______
（2）小张接好最后一根线后灯立即就亮了，他连接时存在的问题是______。
（3）正确连好电路，闭合开关，电流表示数如图甲所示，则灯L2中电流为______A。
（4）在这个电路中，再用电流表测干路中的电流时，电流表的示数如图乙所示，则灯L1中的电流为______A。
（5）正确连好电路，闭合开关，若用电压表测量电源电压，则示数为______V，再用电压表测灯L1两端电压，则示数为______V。
（6）实验中，为了得出正确的结论，灯L1、L2的规格最好______（选填“相同”或“不同”）。
19．小明和小华在“探究串联电路电压的规律”时，都设计了如图甲所示的电路。
（1）连接电路时，开关要____________；
（2）连接电路前，小明发现电压表指针如图乙，接下来他要对电压表进行的操作是____________；
（3）按甲图连接后电路实物图___________；
（4）闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是____________。
（5）小明想保持电压表的B连按点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，她能否测出L2两端电压 ____________，理由是____________。
（6）排除故障后，小明正确操作完成了实验，并把数据记录在下表中。
UAB/V UBC/V UAC/V
1.4 1.4 2.8
分折实验数据得出两个实验结论:
①串联电路两端的电压等于各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等。
实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是___________，另外，小明的实验在实验方案上还存在另一个不足之处是__________。
四、计算题
20．如图甲所示电路，灯L1两端的电压U1，L2两端的电压U2，L1、L2串联的总电压U，图乙为测量总电压U的电压表表盘读数，图丙为测量灯L1两端的电压U1的电压表表盘读数，请通过分析计算回答下列问题：
（1）L1两端的电压U1是多少？
（2）L2两端的电压U2是多少？
（3）L1、L2串联的总电压U是多少？
21．如图甲所示电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，求小灯泡L1两端的电压U1。
22．如图（a）所示电路，V1、V2是两只相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则：
(1)求灯泡L1和灯泡L2两端的电压；
(2)若将灯泡L1和灯泡L2改接为图（c）所示的电路，当开关S闭合后，灯泡L1和灯泡L2都发光，一段时间后，灯泡L1突然不亮，灯泡L2亮，电流表A1没有示数，求此时灯泡L1和灯泡L2两端的电压。
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．D
【解析】A.因为电流表的电阻很小，它必须与用电器串联，并联在电源两端，闭合开关后会形成电源短路，故A错误；
B.电压表的电阻很大，它必须与被测用电器或电路并联，串联的位置相当于断路，故B错误；
C.电流是从电流表的负接线柱流入，正接线柱流出的，这样连接电流表的指针会反偏，不能测量出电路中电流。故C错误；
D.电流表和一条支路的灯泡串联，电压表和灯泡并联，都符合接线原则，故D正确。
故选D。
2．A
【解析】由题意可知，若要额定电压均为220V的六盏灯正常工作，则它们之间的连接方式只能是并联；每个开关控制三盏灯，则两个开关位于相应三个灯泡的干路，故A符合题意，BCD不符合题意。
故选A。
3．A
【解析】A．当开关S1、S2都闭合时，L2被短路，电流表直接接在电源的两极，电流表将被烧坏，故A符合题意；
B．电压表并联在电源两端则电源电压，电压表不会被烧坏，故B不符合题意；
CD．当开关S1，S2都闭合时，两支灯泡都短路，两只灯泡都不会被烧坏，两灯都不亮，故CD不符合题意。
故选A。
4．A
【解析】由于两灯泡串联，串联电路中各处的电流相等，即通过两灯泡的电流相等，故A正确,BCD错误。
故选A。
5．A
【解析】开关闭合后，电流从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同经过开关流向负极，因此两灯并联连接；电流表测量通过灯泡L2的电流。
故选A。
6．A
【解析】当开关S1和S2都闭合时，电铃由于被导线短路没有电流通过，所以只有灯泡可以发光，灯亮，铃不响，故A符合题意。
故选A。
7．C
【解析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，则灯L1中的电流
I1=I﹣I2=1.5A﹣0.3A=1.2A
故选C。
8．C
【解析】用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性和普遍性，故ABD错误，C正确。
故选C。
9．D
【解析】A．从图中可以看出，风扇与中央处理器并联，电路中两个开关一个位于干路上，一个位于风扇的支路上，中央处理器工作后，风扇才能启动，故A不符合题意；
B．从图中可以看出，风扇与中央处理器并联，开关位于干路上，风扇与中央处理器同时工作，故B不符合题意；
C．从图中可以看出，风扇与开关并联后，再与中央处理器串联，处理器工作时，风扇也在工作或者被短路，故C不符合题意；
D．从图中可以看出，风扇与中央处理器并联，电路中两个开关一个位于干路上，一个位于中央处理器的支路上，风扇工作后，中央处理器才能启动，故D符合题意。
故选D。
10．D
【解析】AB．电路中电流大小与电源正负极的位置、与开关的位置没有关系，故将电源两极对调和改变开关S的位置，电流大小都不变，故AB错误；
C．将图中两只灯泡的位置互换，电路中电流大小仍不变，故C错误；
D．为得到普遍性的结论，应换用不同规格的灯泡，再次测量a、b、c三处的电流，故D正确；
故选D。
11．A
【解析】A．由图知道，电压表与灯L1并联，即电压表测量的是灯L1两端电压，且正负接线柱接法正确，故A符合题意；
B．由图知道，该电路为串联电路，电压表测量的是电源电压，故B不符合题意；
C．由图知道，该电路为串联电路，电压表与灯L2并联，不能测出灯L1两端电压，故C不符合题意；
D．由图知道，该电路为串联电路，电压表与灯L1并联，正负接线柱接法是错误的，故D不符合题意。
故选A。
12．D
【解析】从图可知，试触时指针摆幅较小，在1V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0～3V的量程，并且换接线柱时应断开开关，故ABC不符合题意，D符合题意。
故选D。
13．4 等于
【解析】[1]由电路图知，两灯串联在电路中，电压表测L1两端的电压，据串联电路的电压特点知，灯L2两端的电压
U2=U-U2=6V-2V=4V
[2]据串联电路的电流特点知，通过两灯的电流相同。所以通过L1的电流等于通过L2的电流。
14．S2 S1、S3 S2、S3
【解析】[1]要使灯L1和L2串联，则应将两灯首尾相连接到电源两端，则由图可知只要闭合S2，断开S1、S3。
[2]要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1、S3和支路L2，再流回电源负极；因此应闭合开关S1、S3。
[3]当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。
15．冷 热
【解析】[1] 若只闭合开关S1，电路中只接入吹风机，电吹风吹冷风。
[2] 若将开关S1、S2都闭合，吹风机和电热丝并联，同时接入电路，吹热风。
16．a 没有
【解析】[1]由题意知，当S断开时起爆器中有电流通过，引爆炸弹，要使引爆装置停止工作，应将起爆装置与电源断开，故应剪断a处；
[2]拆除前由于起爆器被导线b短路，故起爆器上没有电流。
17．L1 1.2
【解析】两灯并联。电流表与待测电路串联，a电流表测L1的电流，b电流表测干路电流，根据并联电路电流的规律，干路电流大于支路电流，由图乙指针的位置可知，b电流表选用大量程（a电流表选用小量程），b电流表分度值为0.1A，读数为1.2A。
18． 连接电路时，没有断开开关 0.36 0.44 3 3 不同
【解析】（1）[1]灯L1和灯L2并联，电流表与待测电路串联，电流表测灯L2中的电流，电流表与L2串联，如下图所示：
（2）[2]为保护电路，连接电路时开关要断开，小张接好最后一根线后灯立即就亮了，他连接时存在的问题是：连接电路时，没有断开开关。
（3）[3]正确连好电路，闭合开关，电流表示数如图甲所示，电流表选用小量程，分度值为0.02A，电流为0.36A，即灯L2中电流为0.36A。
（4）[4]在这个电路中，再用电流表测干路中的电流时，电流表的示数如图乙所示，电流表选用大量程，分度值为0.1A，电流为0.8A，根据并联电路电流的规律，则灯L1中的电流为
I1=I-I2=0.38A-0.36A=0.44A
（5）[5][6]两节新干电池串联的电压为3V，正确连好电路，闭合开关，若用电压表测量电源电压，则示数为3V；因并联电路各支路电压相等，故再用电压表测灯L1两端电压，则示数为3V。
（6）[7]实验中，为了避免实验的偶然性，得出普遍性的规律，灯L1、L2的规格最好不同。
19．断开 对电压表进行调零 L1短路 不能 电压表正负接线柱接反了 灯泡规格相同 只进行了一次实验，其结论具有偶然性
【解析】（1）[1]为了保护电路，连接电路时，开关应断开。
（2）[2]由图知，连接电路前，在检查实验器材时发现电压表指针没有指在零刻度线上，则应对电压表进行调零，使指针指在零刻度线上。
（3）[3]据电路图连接实物图即可，在连接过程中，电压表应该并联在小灯泡L1两端，如图所示：
（4）[4]有一个灯泡会发光，说明电路通路，但电压示数为零，说明与电压表并联段电路短路，故L1短路，所以不发光。
（5）[5][6]这样不能测出L2两端电压，测出L1两端的电压时，A与电压表的正接线柱相连。将与A点相连的导线改接到C点，则会造成电流从负接线柱流入了，即此时正负接线柱接反了。
（6）[7][8]由实验数据可知，各部分电路两端电压相等，该结论是错误的，造成结论错误的原因是选用了规格相同的灯泡做实验；由实验数据可知，只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性，为得出普遍结论，应改变灯泡的规格进行多次实验或改变电源电压进行多次实验。
20．（1）1.7V；（2）1.3V；（3）3V
【解析】解：（1）图乙为测量总电压U的电压表表盘读数，图丙为测量灯L1两端的电压U1的电压表表盘读数，根据串联电路电压规律U＝U1+U2；可见U＞U1，由于图中U的指针偏转角度小于U1的角度，故图乙的电压表使用015V量程，读数应为3V，图丙电压表的读数为1.7V，即L1两端的电压U1是1.7V；
（2）由于L1和L2串联，故L2两端电压为
U2=UU1=3V1.7V=1.3V
（3）图乙的电压表使用015的V量程，故其读数为3V。
答：（1）L1两端的电压U1是1.7V；
（2）L2两端的电压U2是1.3V；
（3）L1、L2串联的总电压U是3V。
21．8V
【解析】当闭合开关S后，两个灯泡串联，电压表V1测量电源电压，电压表V2测量灯L2两端电压，则V1的示数较大，接入大量程，读数为10V；V2的示数较小，接入小量程，读数为2V；根据串联分压可知L1两端的电压为
答：L1两端的电压为8V。
22．(1) 1.2V，4.8V；(2) 6V
【解析】解：(1)由图（a）所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压大于部分电路电压，由图（b）所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0~15V，示数为6V，电压表V2的量程为0~3V，示数为1.2V；则灯L1两端两端电压为1.2V，灯L2两端电压
U2=U-U1=6V-1.2V=4.8V
(2)由电路图（c）知，灯泡L1和灯泡L2并联，L1不亮，电流表A1没有示数，L2亮，说明L1断路，电路为L2的简单电路，因电源电压不变，故灯泡L1和灯泡L2两端的电压都等于6V。
答：(1)灯泡L1两端的电压为1.2V ，灯泡L2两端的电压为4.8V；
(2)此时灯泡L1和灯泡L2两端的电压都等于6V。答案第1页，共2页
