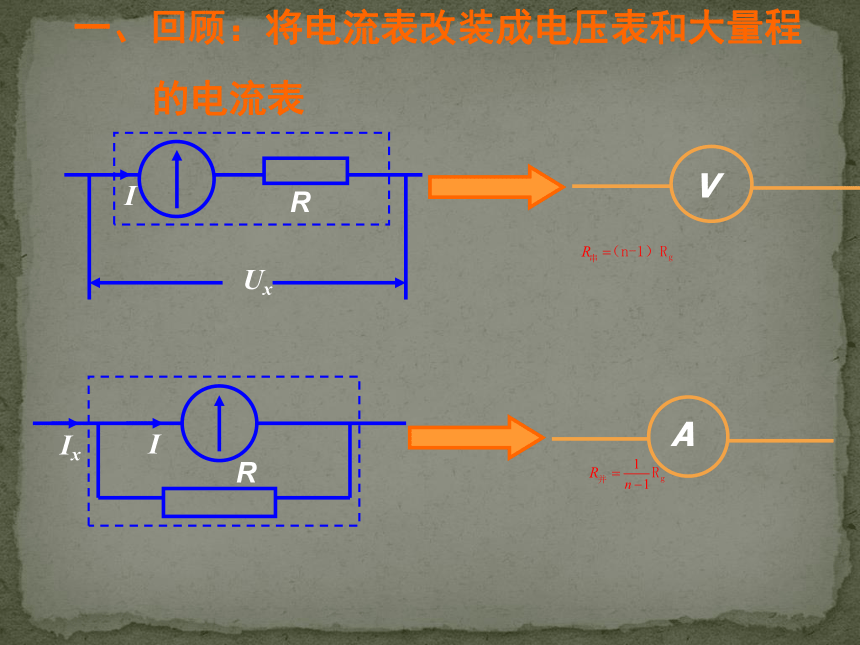

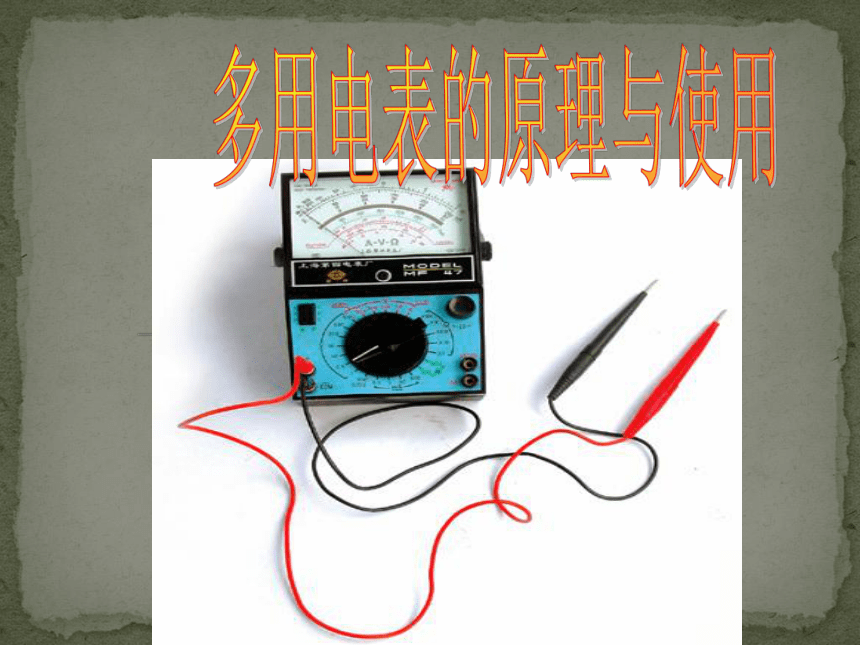

课件32张PPT。多用电表的原理与使用一、回顾：将电流表改装成电压表和大量程

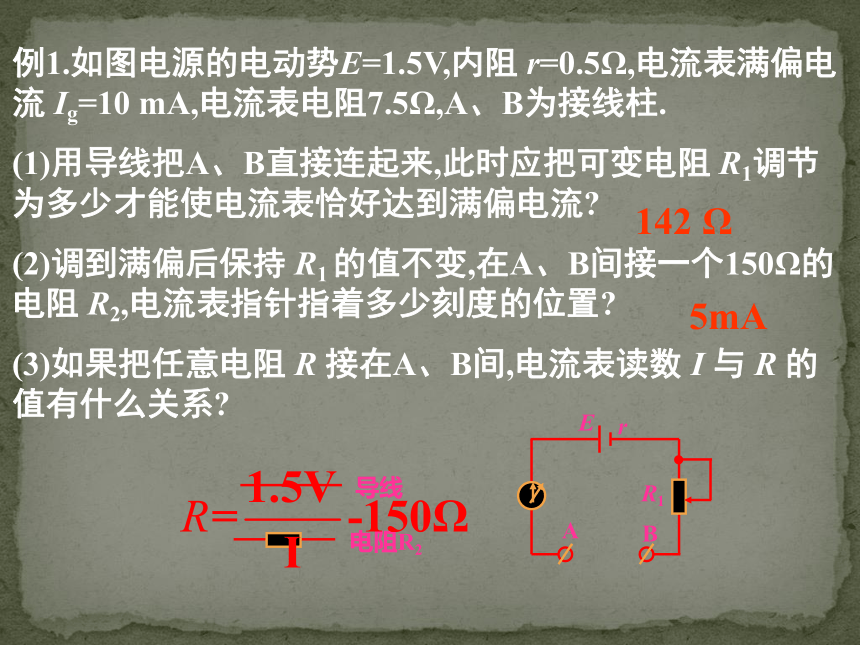

的电流表例1.如图电源的电动势E=1.5V,内阻 r=0.5Ω,电流表满偏电流 Ig=10 mA,电流表电阻7.5Ω,A、B为接线柱.
(1)用导线把A、B直接连起来,此时应把可变电阻 R1调节为多少才能使电流表恰好达到满偏电流?
(2)调到满偏后保持 R1 的值不变,在A、B间接一个150Ω的电阻 R2,电流表指针指着多少刻度的位置?

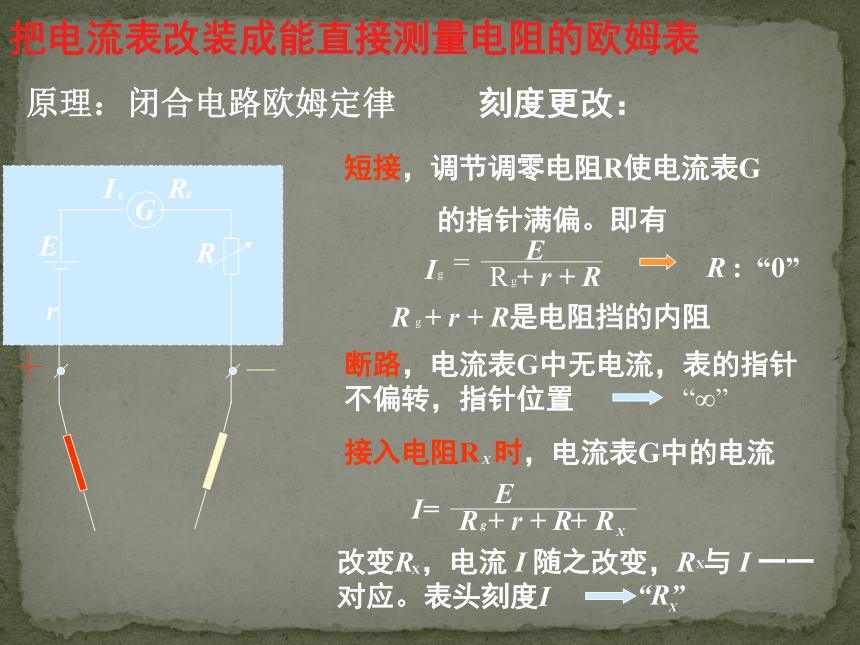

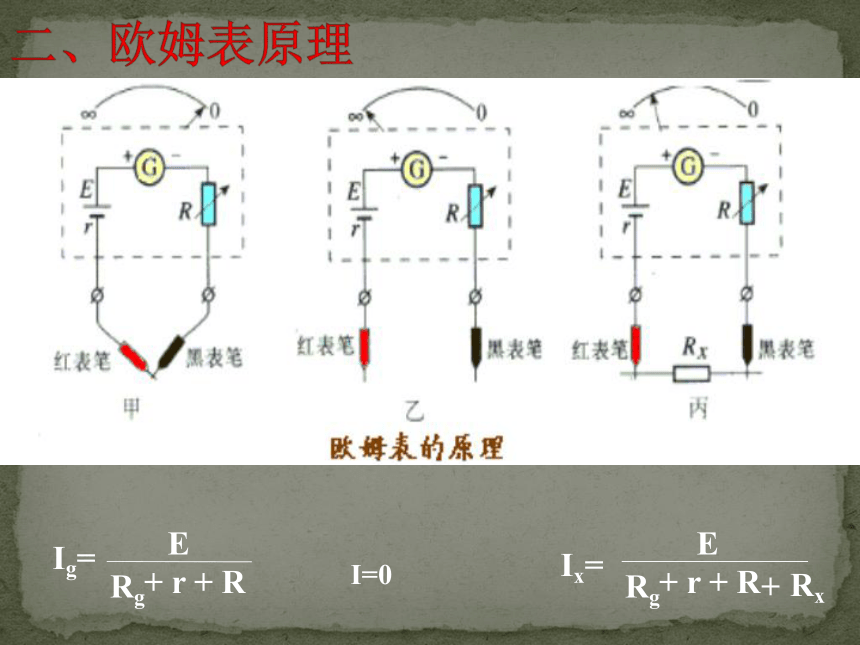

(3)如果把任意电阻 R 接在A、B间,电流表读数 I 与 R 的值有什么关系?导线电阻R2142 Ω5mA二、欧姆表原理I=0把电流表改装成能直接测量电阻的欧姆表原理：闭合电路欧姆定律刻度更改：短接，调节调零电阻R使电流表G

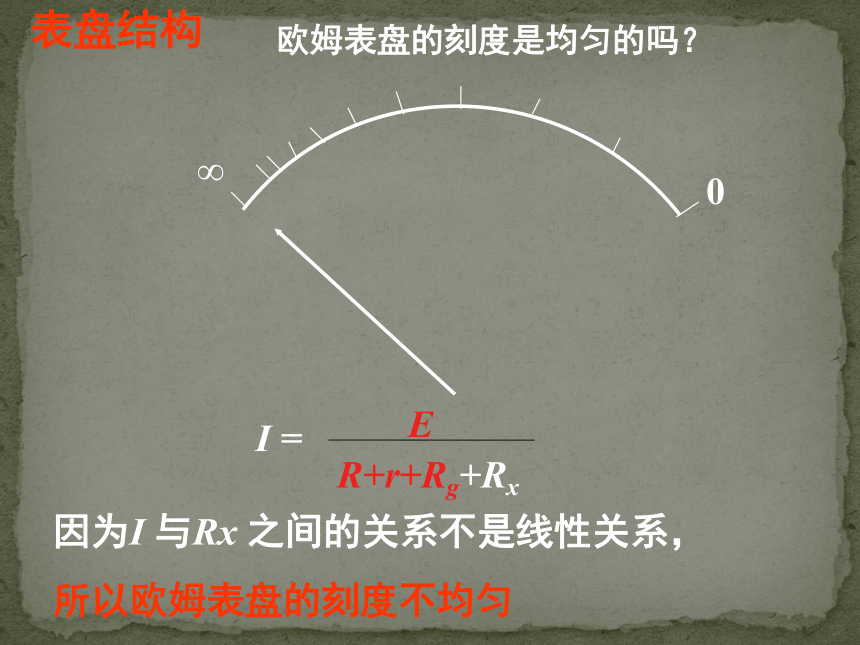

的指针满偏。即有R : “0”改变R ，电流 I 随之改变，R 与 I 一一对应。表头刻度IXX 表盘结构欧姆表盘的刻度是均匀的吗？因为I 与Rx 之间的关系不是线性关系，

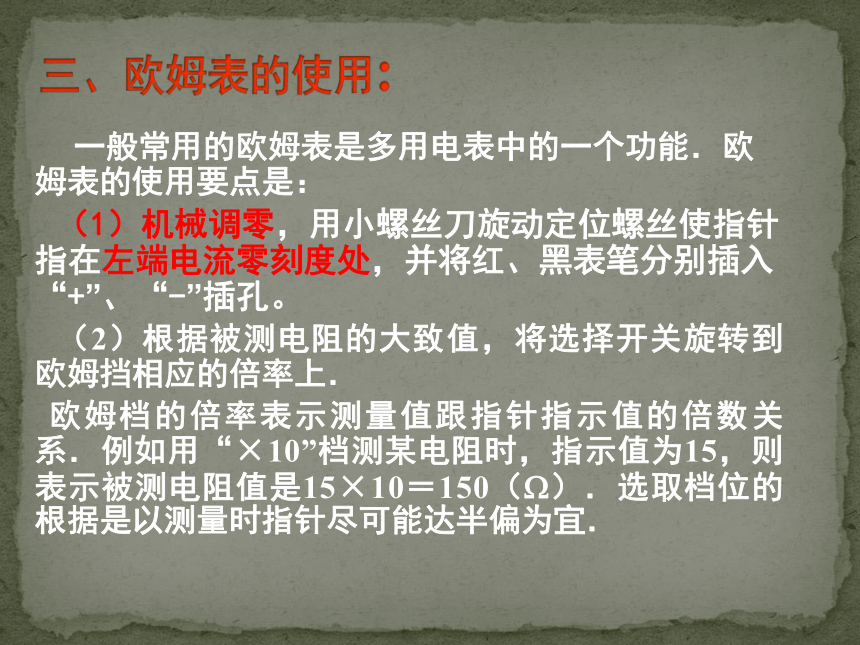

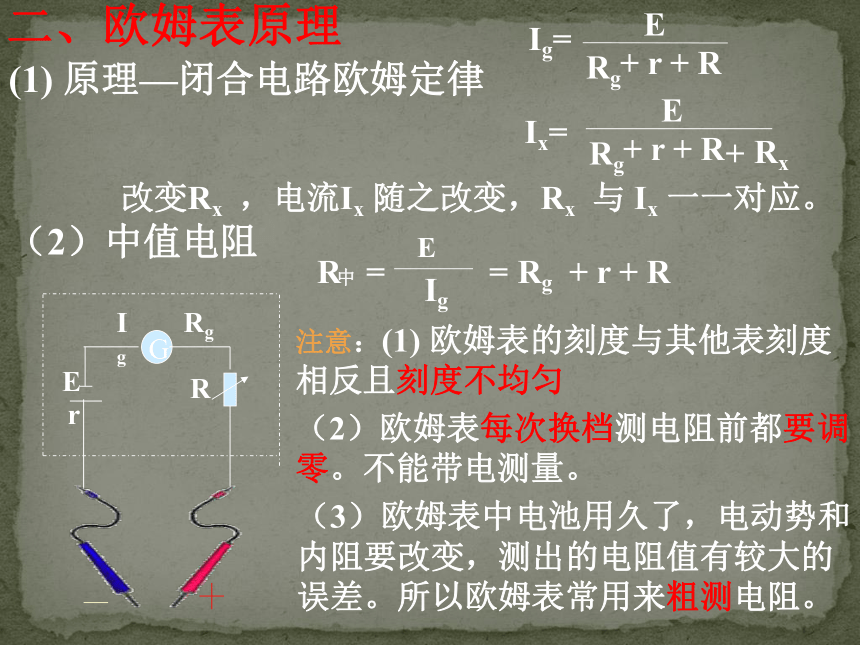

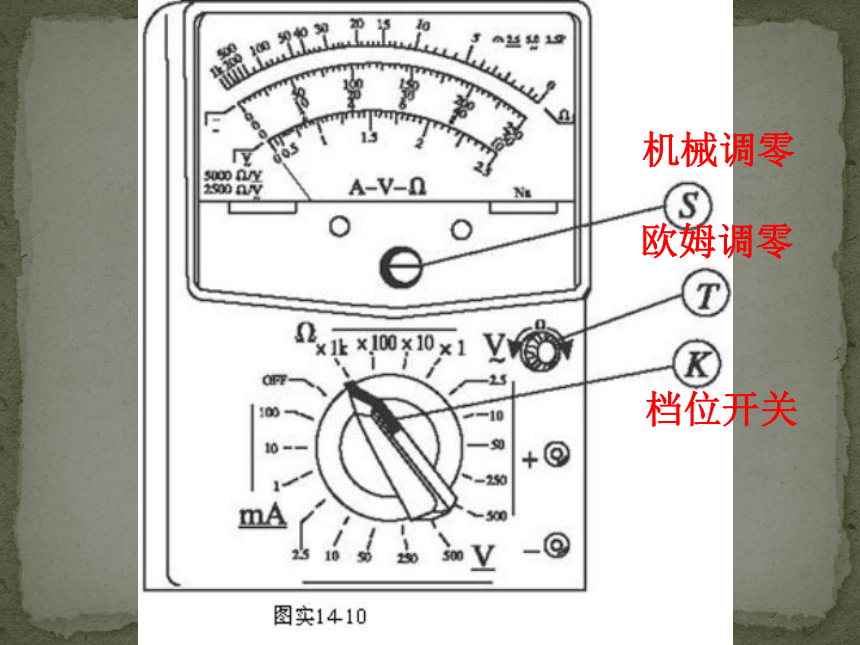

所以欧姆表盘的刻度不均匀I =(1) 原理—闭合电路欧姆定律改变Rx ，电流Ix 随之改变，Rx 与 Ix 一一对应。（2）中值电阻注意：(1) 欧姆表的刻度与其他表刻度相反且刻度不均匀（2）欧姆表每次换档测电阻前都要调零。不能带电测量。（3）欧姆表中电池用久了，电动势和内阻要改变，测出的电阻值有较大的误差。所以欧姆表常用来粗测电阻。二、欧姆表原理机械调零欧姆调零档位开关 一般常用的欧姆表是多用电表中的一个功能．欧姆表的使用要点是：

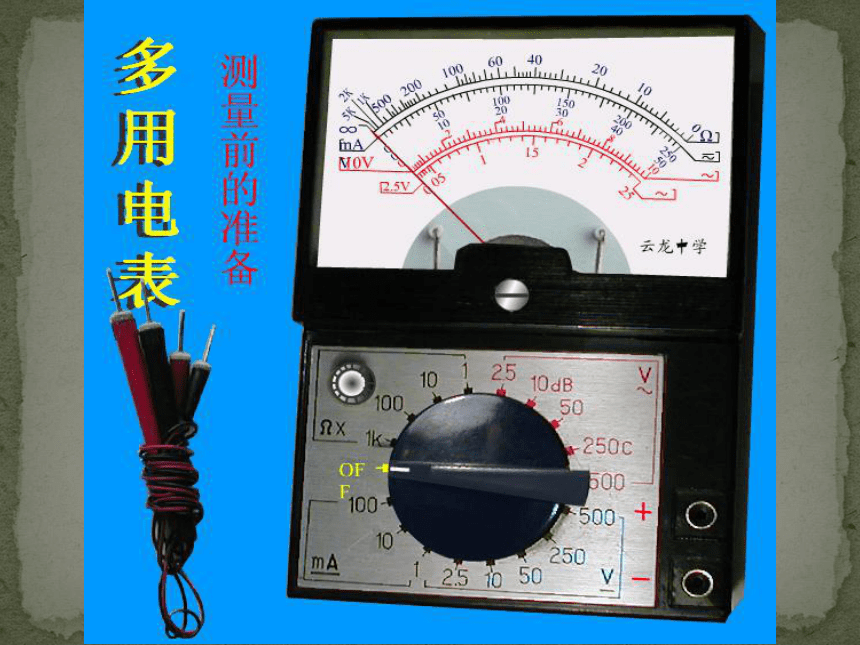

（1）机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别插入“+”、“-”插孔。
（2）根据被测电阻的大致值，将选择开关旋转到欧姆挡相应的倍率上．
欧姆档的倍率表示测量值跟指针指示值的倍数关系．例如用“×10”档测某电阻时，指示值为15，则表示被测电阻值是15×10＝150（?）．选取档位的根据是以测量时指针尽可能达半偏为宜．三、欧姆表的使用: （3）短接调零；红、黑表笔短接，调节调零旋钮（调节调零电阻的值）使指针指向最右方0?处．（若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池）
（4）测量：将被测电阻跨接在红、黑表笔间．
注意：
①不要用手接触电阻的两引线．
②若发现指针偏角太大或太小应换用倍率较小或较大的挡．但每次换档后必须重新调零．
③每次测电阻前都要把电阻从电路中断开不能带电测量。
（5）读数：测量值＝表盘指针示数×倍率．

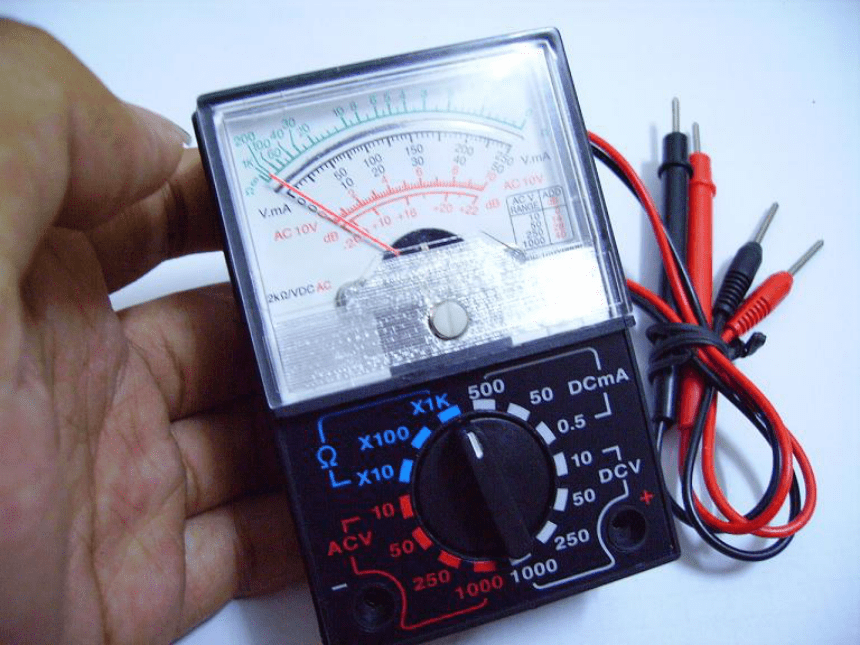

（6）测量完毕，将选择开关旋转到“OFF”档或交流电压最高档，拨出表笔，长期不用应取出电池．问题:电压表、电流表和欧姆表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢?多用电表问题1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表
3、4为欧姆表，
5、6为电压表 电流：1大

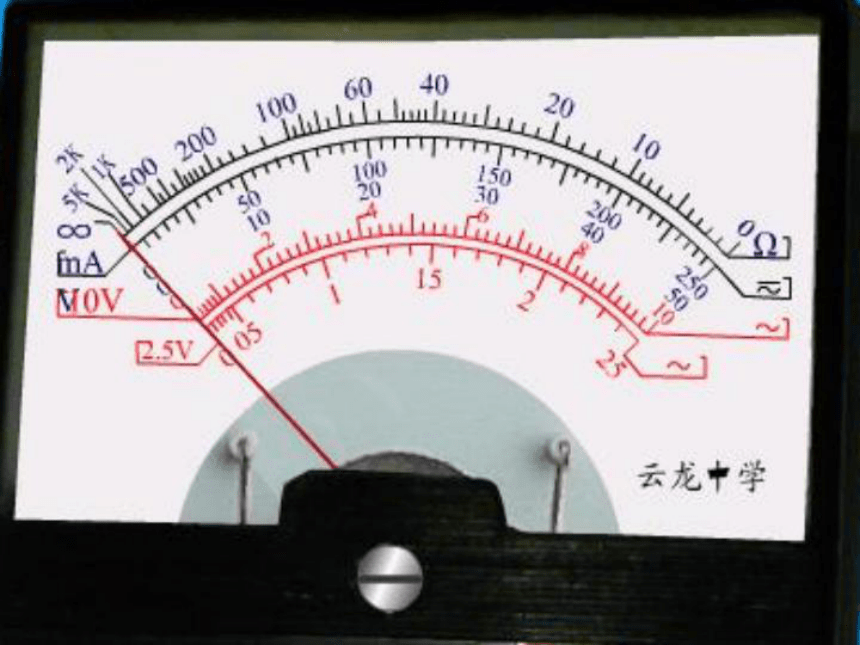

电压：6大四.判断二极管的质量和极性 用万用电表的欧姆挡，挡位开关调到R×100或R×1K位置。且红表笔接电源的负极,黑表笔接电源的正极. 二极管正向时导通，电阻约为几百欧姆,反向是截止，电阻约为几百千欧。正向电阻越小越好，(不能为零),反向电阻越大越好，(不能无限大)读数？用多用表测量电流、电压或电阻时，表盘指针的位置如图所示。如果选择开关指在“V-50”位置时，测量结果为 ；如果选择开关指在“mA-10”位置时，测量结果为 ；如果选择开关指在“Ω—×100”位置时，测量结果为 。用多用电表测电阻时，若选择“×100”的欧姆档测量发现（ )
A.指针指在电阻刻度较靠近0Ω的某刻度线上，则应换用“×1k”的欧姆档测量
B.指针指在电阻刻度较靠近0Ω的某刻度线上，则应换“×10”或“×1”欧姆档测量
C.指针指在电阻刻度较靠近∝的某刻度线上，则应换用“×1k”的欧姆档测量
D.指针在电阻刻度较靠近∝的某刻度线上，则应换用“×10”或“×1”的欧姆档测量BC练习用多用电表测电阻的实验中有关欧姆表的使用和连接，下列说法中正确的是（ ）
A.黑表笔与表内电源正极相连，红表笔与表内电源负极相连
B.测电阻时，表针偏转角度越大，所测电阻越小
C.两表笔短接调零时，指针不能指在零位，可在读数时将原来的阻值扣除
D.读出表盘指示数值，即得测量值AB122 ΩΩ表1.50k Ω例2.如图所示，是一个量程为5mA的电流改装成的欧姆表，电池电势ε＝1．5V。改装后，将原电流表5mA刻度处的刻度确定为0位置。在图中括号内标出欧姆表的＋、－插孔。若在两表笔之间接入一未知电阻Rx时，表针恰好指在刻度盘正中位置，则Rx=________。左－右＋300 Ω 例3.如图所示为一欧姆表原理图，灵敏电流表G的满偏电流为150μA，内阻为100Ω，限流电阻R1为2kΩ，可变电阻R2为10kΩ（最大阻值），电源电动势ε为1.5V，内阻可忽略。使用时应使表针偏转在满刻度的1/3至2/3范围内。 因此这个欧姆表测量________至 ________范围内的电阻比较准确。
与表内电源负极相接的应是________
表笔（填“红”或“黑” ）5kΩ20kΩ红例题4、调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（ ）
A.这个电阻值很小。
B.这个电阻值很大。
C.为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。
D.为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。
BD例5、如图所示为多用电表欧姆挡的原理示意图。其中，电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能准确测量的阻值范围是（ ）
A.30～80 kΩ B.3～8 kΩ C.300～800 Ω D.30～80Ω B
例6、用多用电表测量直流电路中通过灯泡的电流时，首先把选择开关拨到_______挡，然后把多用电表 联在电路中，则电流应从
表笔流入，从 表笔流出。答案：直流电流，串，红，黑高考试题1：一学生使用多用表测电阻，他在实验中有违反使用规则之处．他的主要实验步骤如下：
1．把选择开关扳到“×1K”的欧姆档上．
2．把表笔插入测试管插孔中，先把两根表笔接触，旋转调零旋扭，使指针指在电阻刻度的零位上．
3．把两根表笔分别与某一等测电阻的两端相接，发现这时指针读数较小．
4．换用“×100”的欧姆档，发现这时指针偏转适中．随即
记下欧姆数值．
5．这表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕．
这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆．
这个学生在实验中违反了哪一或哪些重要的使用规则？ 答：换用欧姆档的量程时，要重新调整调零旋扭．多用表使用后不能把选择开关置于欧姆档．高考试题2：使用中值电阻是25欧（“?1”挡）的万用表测量两个定值电阻（已知它们的阻值约为 R1=20欧 和 R2=30千欧），在下列的一系列操作中，选出尽可能准确地测定各阻值，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序填写在横线上的空白处。
A.? 转动选择开关使其尖端对准“?1K”挡
B.? 转动选择开关使其尖端对准“?100”挡
C.? 转动选择开关使其尖端对准“?10”挡
D.? 转动选择开关使其尖端对准“?1”挡
E. 转动选择开关使其尖端对准“OFF”挡
F. 将两表笔分别接触R1的两端，读出阻值后，随即断开，
G. 将两表笔分别接触R2的两端，读出阻值后，随即断开，
H.? 将两表笔短接，调节调零旋扭，使表针指在刻度线右端的 “0”刻度。
所选操作的合理顺序是： 。D H F A H G E 优点：测量方便
缺点：若电池用久了，电动势与内阻会变化，产生误差较大，只能粗略测量电阻四、欧姆表测电阻的优缺点:RxR_GEr+五.迁移应用：查找电路故障，黑盒子问题【说明】
1、多用电表在使用前，一定要观察指针是否指向电流的零刻度，若有偏差，应调整机械零点。
2、合理选择电流、电压挡的量程，使指针尽可能指在满刻度附近。
3、测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔。
4、合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近。
5、换用欧姆档的量程时，一定要重新调整欧姆零点。
6、要用欧姆档读数时，注意乘以选择开关所指的倍率.
7、实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。
