2.3涡流、电磁阻尼和电磁驱动
一、单选题

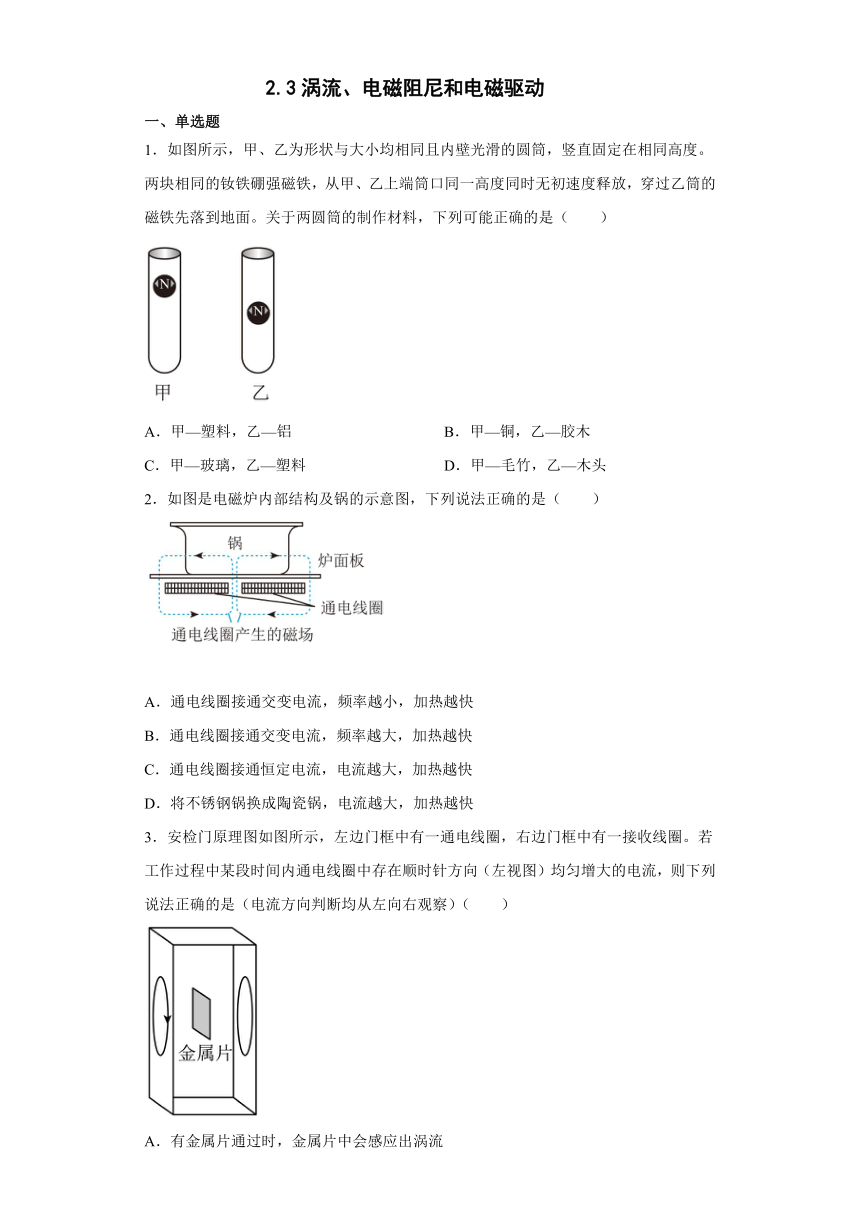

1．如图所示，甲、乙为形状与大小均相同且内壁光滑的圆筒，竖直固定在相同高度。两块相同的钕铁硼强磁铁，从甲、乙上端筒口同一高度同时无初速度释放，穿过乙筒的磁铁先落到地面。关于两圆筒的制作材料，下列可能正确的是（ ）
A．甲—塑料，乙—铝 B．甲—铜，乙—胶木
C．甲—玻璃，乙—塑料 D．甲—毛竹，乙—木头
2．如图是电磁炉内部结构及锅的示意图，下列说法正确的是（ ）
A．通电线圈接通交变电流，频率越小，加热越快
B．通电线圈接通交变电流，频率越大，加热越快
C．通电线圈接通恒定电流，电流越大，加热越快
D．将不锈钢锅换成陶瓷锅，电流越大，加热越快
3．安检门原理图如图所示，左边门框中有一通电线圈，右边门框中有一接收线圈。若工作过程中某段时间内通电线圈中存在顺时针方向（左视图）均匀增大的电流，则下列说法正确的是（电流方向判断均从左向右观察）（ ）
A．有金属片通过时，金属片中会感应出涡流
B．有金属片通过时，接收线圈中的感应电流的方向可能改变
C．无金属片通过时，接收线圈中的感应电流的方向为顺时针
D．无金属片通过时，接收线圈中的感应电流可能逐渐减小

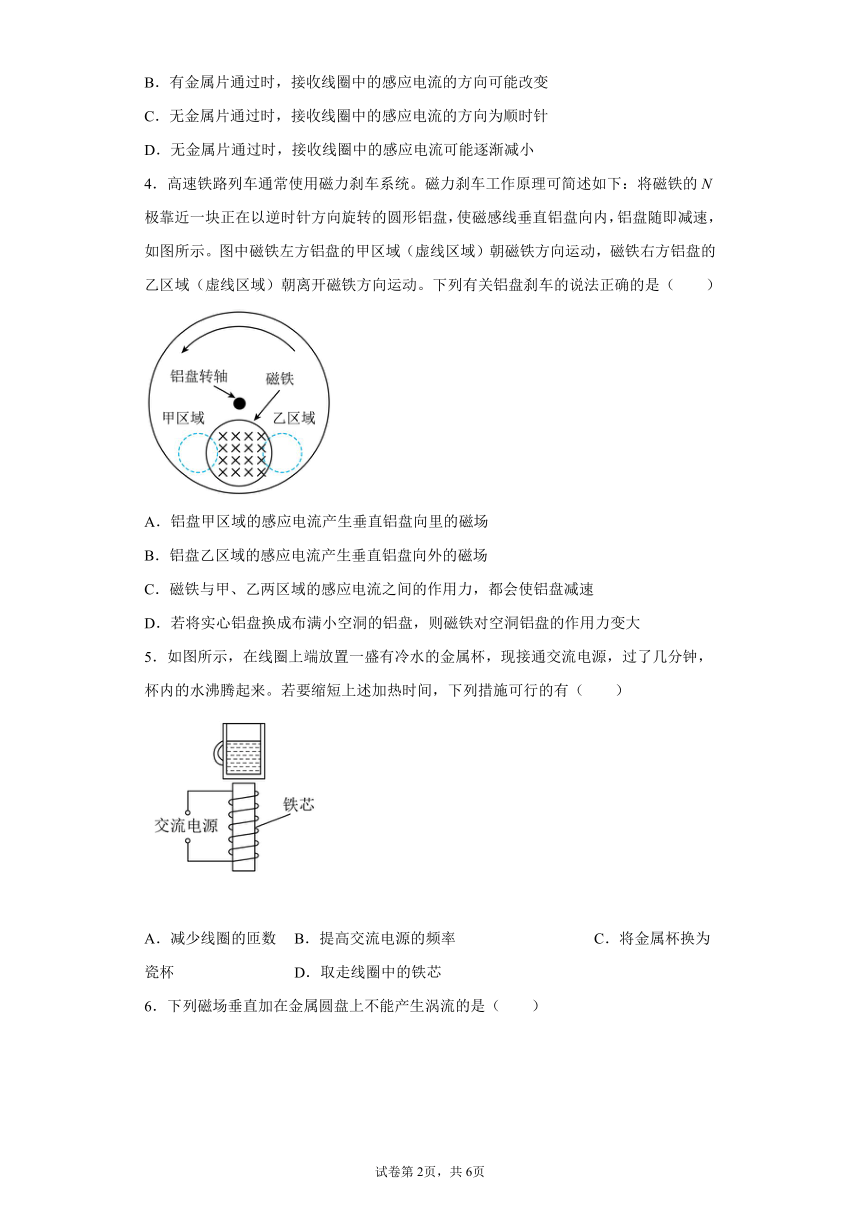

4．高速铁路列车通常使用磁力刹车系统。磁力刹车工作原理可简述如下：将磁铁的N极靠近一块正在以逆时针方向旋转的圆形铝盘，使磁感线垂直铝盘向内，铝盘随即减速，如图所示。图中磁铁左方铝盘的甲区域（虚线区域）朝磁铁方向运动，磁铁右方铝盘的乙区域（虚线区域）朝离开磁铁方向运动。下列有关铝盘刹车的说法正确的是（ ）
A．铝盘甲区域的感应电流产生垂直铝盘向里的磁场
B．铝盘乙区域的感应电流产生垂直铝盘向外的磁场
C．磁铁与甲、乙两区域的感应电流之间的作用力，都会使铝盘减速
D．若将实心铝盘换成布满小空洞的铝盘，则磁铁对空洞铝盘的作用力变大
5．如图所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来。若要缩短上述加热时间，下列措施可行的有（ ）
A．减少线圈的匝数 B．提高交流电源的频率 C．将金属杯换为瓷杯 D．取走线圈中的铁芯

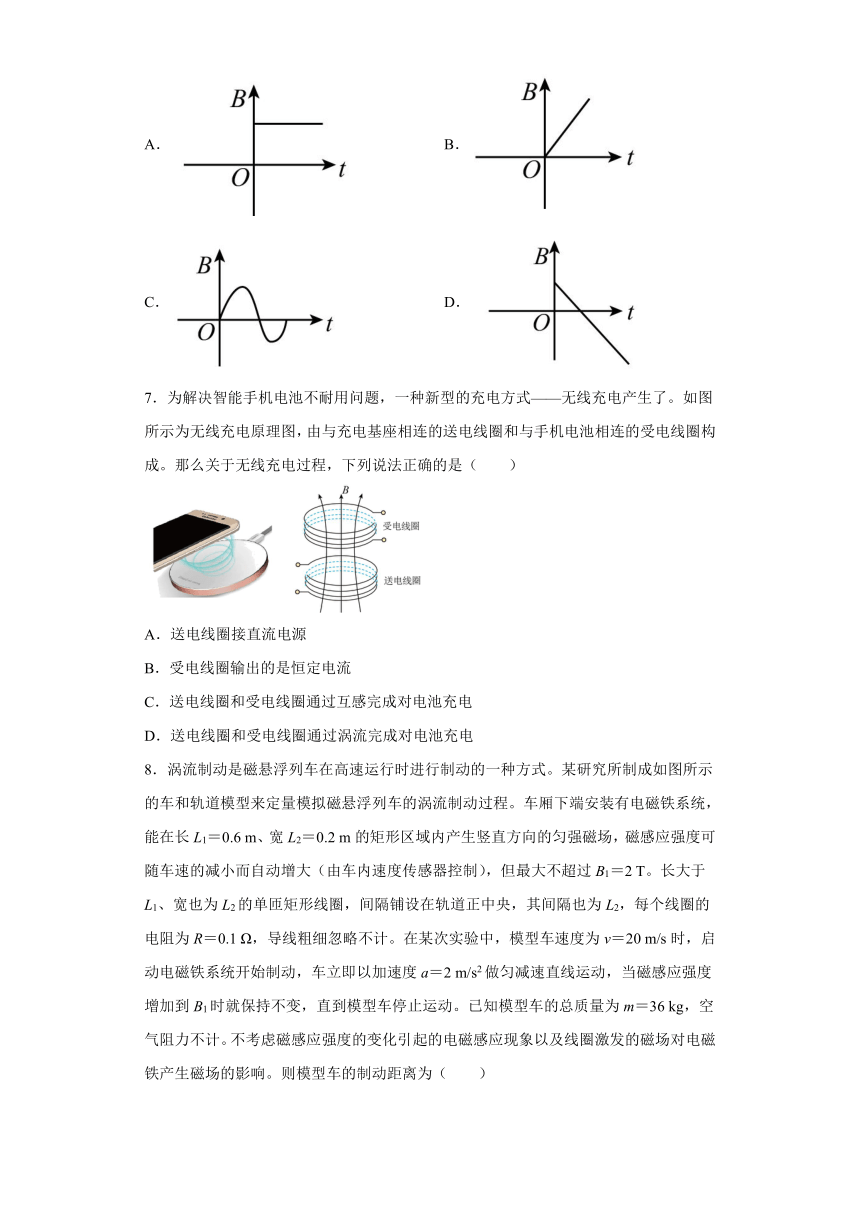

6．下列磁场垂直加在金属圆盘上不能产生涡流的是（ ）
A． B．
C． D．
7．为解决智能手机电池不耐用问题，一种新型的充电方式——无线充电产生了。如图所示为无线充电原理图，由与充电基座相连的送电线圈和与手机电池相连的受电线圈构成。那么关于无线充电过程，下列说法正确的是（ ）
A．送电线圈接直流电源
B．受电线圈输出的是恒定电流
C．送电线圈和受电线圈通过互感完成对电池充电
D．送电线圈和受电线圈通过涡流完成对电池充电

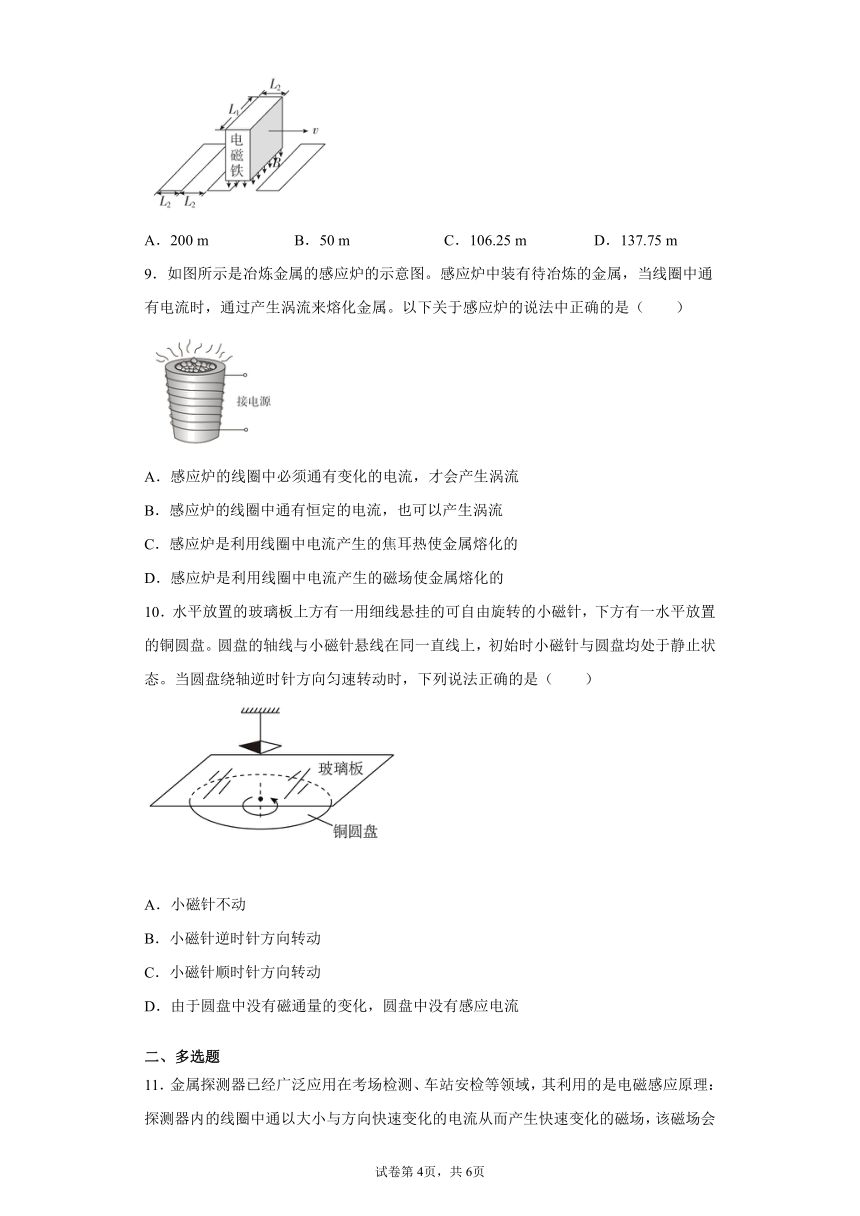

8．涡流制动是磁悬浮列车在高速运行时进行制动的一种方式。某研究所制成如图所示的车和轨道模型来定量模拟磁悬浮列车的涡流制动过程。车厢下端安装有电磁铁系统，能在长L1＝0.6 m、宽L2＝0.2 m的矩形区域内产生竖直方向的匀强磁场，磁感应强度可随车速的减小而自动增大（由车内速度传感器控制），但最大不超过B1＝2 T。长大于L1、宽也为L2的单匝矩形线圈，间隔铺设在轨道正中央，其间隔也为L2，每个线圈的电阻为R＝0.1 Ω，导线粗细忽略不计。在某次实验中，模型车速度为v＝20 m/s时，启动电磁铁系统开始制动，车立即以加速度a＝2 m/s2做匀减速直线运动，当磁感应强度增加到B1时就保持不变，直到模型车停止运动。已知模型车的总质量为m＝36 kg，空气阻力不计。不考虑磁感应强度的变化引起的电磁感应现象以及线圈激发的磁场对电磁铁产生磁场的影响。则模型车的制动距离为（ ）
A．200 m B．50 m C．106.25 m D．137.75 m
9．如图所示是冶炼金属的感应炉的示意图。感应炉中装有待冶炼的金属，当线圈中通有电流时，通过产生涡流来熔化金属。以下关于感应炉的说法中正确的是（ ）
A．感应炉的线圈中必须通有变化的电流，才会产生涡流
B．感应炉的线圈中通有恒定的电流，也可以产生涡流
C．感应炉是利用线圈中电流产生的焦耳热使金属熔化的
D．感应炉是利用线圈中电流产生的磁场使金属熔化的
10．水平放置的玻璃板上方有一用细线悬挂的可自由旋转的小磁针，下方有一水平放置的铜圆盘。圆盘的轴线与小磁针悬线在同一直线上，初始时小磁针与圆盘均处于静止状态。当圆盘绕轴逆时针方向匀速转动时，下列说法正确的是（ ）
A．小磁针不动
B．小磁针逆时针方向转动
C．小磁针顺时针方向转动
D．由于圆盘中没有磁通量的变化，圆盘中没有感应电流
二、多选题

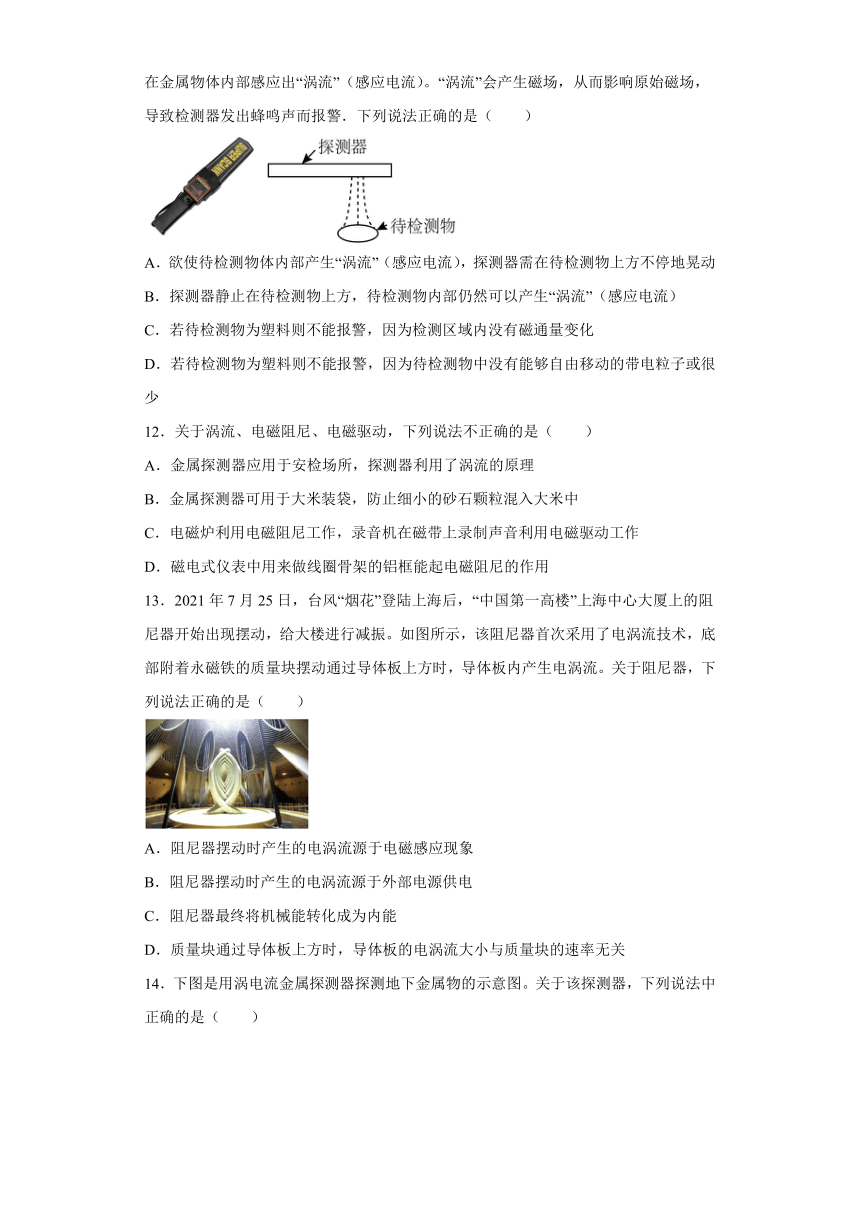

11．金属探测器已经广泛应用在考场检测、车站安检等领域，其利用的是电磁感应原理：探测器内的线圈中通以大小与方向快速变化的电流从而产生快速变化的磁场，该磁场会在金属物体内部感应出“涡流”（感应电流）。“涡流”会产生磁场，从而影响原始磁场，导致检测器发出蜂鸣声而报警．下列说法正确的是（ ）
A．欲使待检测物体内部产生“涡流”（感应电流），探测器需在待检测物上方不停地晃动
B．探测器静止在待检测物上方，待检测物内部仍然可以产生“涡流”（感应电流）
C．若待检测物为塑料则不能报警，因为检测区域内没有磁通量变化
D．若待检测物为塑料则不能报警，因为待检测物中没有能够自由移动的带电粒子或很少
12．关于涡流、电磁阻尼、电磁驱动，下列说法不正确的是（ ）
A．金属探测器应用于安检场所，探测器利用了涡流的原理
B．金属探测器可用于大米装袋，防止细小的砂石颗粒混入大米中
C．电磁炉利用电磁阻尼工作，录音机在磁带上录制声音利用电磁驱动工作
D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用
13．2021年7月25日，台风“烟花”登陆上海后，“中国第一高楼”上海中心大厦上的阻尼器开始出现摆动，给大楼进行减振。如图所示，该阻尼器首次采用了电涡流技术，底部附着永磁铁的质量块摆动通过导体板上方时，导体板内产生电涡流。关于阻尼器，下列说法正确的是（ ）
A．阻尼器摆动时产生的电涡流源于电磁感应现象
B．阻尼器摆动时产生的电涡流源于外部电源供电
C．阻尼器最终将机械能转化成为内能
D．质量块通过导体板上方时，导体板的电涡流大小与质量块的速率无关
14．下图是用涡电流金属探测器探测地下金属物的示意图。关于该探测器，下列说法中正确的是（ ）
A．探测器内的探测线圈会产生交变磁场
B．探测器只能探测到有磁性的金属物
C．探测器能探测到地下的金属物是因为探头中产生了涡电流
D．探测器能探测到地下的金属物是因为金属物中产生了涡电流
15．关于涡流的应用与危害，下列说法正确的是（ ）
A．利用涡流的热效应制成了真空冶炼炉
B．利用涡流的磁效应制成了地雷探测器和机场的安检门
C．在各种电机中，涡流是非常有害的，它会使铁芯的温度升高，从而危害到线圈绝缘材料的寿命，严重时会使绝缘材料报废，又涡流是因发生电磁感应现象而产生的感应电流，因此不会消耗额外的能量，不会降低电机的效率
D．由于涡流具有热效应，会使铁芯的温度快速升高，因此电机里的铁芯不是由整块的钢铁制成，而是用薄薄的硅钢片叠合而成，其主要目的是增大散热的速度
16．如图所示，用导线环绕在一金属块上许多匝，当导线中通以交变电流时，金属块中的磁通量会不断变化从而产生感应电流，这些电流的分布就像水中的漩涡一样，我们把它叫做涡电流，简称涡流。涡流会消耗电能产生热量，下列判断正确的有（ ）
A．产生感应电动势的非静电力是涡旋电场给电荷的作用力
B．如果想增大涡流发热，可以仅增大金属材料的电阻率
C．如果想增大涡流发热，可以仅增加线圈的匝数
D．如果想增大涡流发热，在线圈电流强度不变的条件下，可以仅增大电流频率
试卷第2页，共6页
参考答案
1．B
【详解】
由题意可知，穿过乙筒的磁铁比穿过甲筒的磁铁先落到地面，故说明磁铁在甲筒时受到阻力作用；其原因是金属导体切割磁感线，从而使闭合的导体中产生感应电流，由于磁极间的相互作用而使条形磁铁受向上的阻力；故甲筒应为金属导体，如铜、铝、铁等，而乙筒应为绝缘体，如塑料、胶木等，故B正确，ACD错误；
故选B。
2．B
【详解】
D．电磁炉是根据电磁感应原理制成的，陶瓷锅体中不能产生感应电流，不能加热，D错误；
C．电磁炉是根据电磁感应原理制成的，通电线圈接通恒定电流，不能产生变化的磁场，不能在锅体中产生感应电流，不能加热，C错误；
AB．根据法拉第电磁感应定律，交变电流的频率越大，磁场变化越快，产生的感应电动势越大，根据欧姆定律，锅体中的感应电流越大，加热越快，A错误，B正确。
故选B。
3．A
【详解】
A．通电线圈中的电流均匀增大，则产生的磁场均匀增大，有金属片通过时，穿过金属片中的磁通量均匀增大，金属片中会感应出涡流，故A正确；
B．金属片中涡流的磁场与通电线圈中产生的磁场方向相反，虽然会对接收线圈中磁通量的增大有一定的阻碍作用，但不能阻止接收线圈中磁通量增大，所以接收线圈中的感应电流的方向不会改变，故B错误；
CD．无金属片通过时，接收线圈中的磁通量由左向右均匀增大，根据楞次定律可知感应电流的方向为逆时针，根据法拉第电磁感应定律可知接收线圈中的感应电动势不变，感应电流不变，故CD错误。
故选A。
4．C
【详解】
A．铝盘甲区域中的磁通量增大，由楞次定律可知，甲区域感应电流方向为逆时针方向，则此感应电流的磁场方向垂直纸面向外，故A错误；
B．铝盘乙区域中的磁通量减小，由楞次定律可知，乙区域感应电流方向为顺时针方向，则此感应电流的磁场方向垂直纸面向里，故B错误；
C．由“来拒去留”可知，磁铁与感应电流之间有相互阻碍的作用力，则会使铝盘减速，故C正确；
D．若将实心铝盘换成布满小空洞的铝盘，这样会导致涡流产生的磁场减弱，则磁铁对空洞铝盘所产生的减速效果明显低于实心铝盘，故D错误。
故选C。
5．B
【详解】
AB．由题意可知，本题中是涡流现象的应用；即采用线圈产生的磁场使金属杯产生感应电流；从而进行加热的，则由法拉第电磁感应定律可知，增加线圈的匝数、提高交流电的频率均可以提高发热功率，则可以缩短加热时间，故A错误，B正确；
C．将杯子换作瓷杯不会产生涡流，则无法加热水，故C错误；
D．取走铁芯磁场减弱，则加热时间变长，故D错误。
故选B。
6．A
【详解】
根据电磁感应原理，只要是变化的磁场垂直加在金属圆盘上都能产生涡流，则不能产生涡流的是A。
故选A。
7．C
【详解】
送电线圈要接入交流电源，周期性变化的电流产生的磁场，变化的磁场在受电线圈中产生变化的电流，所以受电线圈中产生的是感应电流，即送电线圈和受电线圈是通过互感完成对电池充电的，不是自感，所以受到线圈中不是涡流，故C正确， ABD错误。
故选C。
8．C
【详解】
设电磁铁的磁感应强度达到最大时，模型车的速度为，则
联立得
匀变速运动过程的位移为
对磁感应强度达到最大以后的减速过程，由动量定理可得
又
得此过程的位移
则模型车的制动距离
故选C。
9．A
【详解】
AB．变化的电流才能产生变化的磁场，引起感应炉中磁通量的变化，产生涡流，恒定电流不会使感应炉中的磁通量发生变化，不会有涡流产生，故A正确，B错误；
CD．当感应炉内装入待冶炼的金属时，会在待冶炼的金属中直接产生涡流来加热金属，而不是利用线圈中电流产生的焦耳热，也不是利用线圈中电流产生的磁场加热，故CD错误。
故选A。
10．B
【详解】
铜圆盘上存在许多小的闭合回路，当圆盘转动时，穿过小的闭合回路的磁通量发生变化，回路中产生感应电流（涡流），此电流产生的磁场导致磁针逆时针方向转动，构成电磁驱动。
故选B。
11．BD
【详解】
AB．因为金属探测器中通的是大小与方向快速变化的电流，以致产生高速变化的磁场，故即使探测器静止在待检测物的上方，待检测物中依然有感应电流产生，故A错误，B正确；
CD．因为塑料制品近乎于绝缘体，导电性能极差，所以监测区域中并非没有磁通量变化，而是因为塑料内部没有可自由移动的带电粒子或极少，而使得待检测物体中无感应电流或电流太小不能引起报警，故C错误，D正确。
故选BD。
12．BC
【详解】
A．金属探测器在探测金属时，由于被测金属中产生的涡流从而使报警器工作，A正确；
B．金属探测器只能探测金属，大米中的砂石不是金属，不能产生涡流，所以不能防止细小的砂石颗粒混入大米中，B错误；
C．电磁炉利用涡流工作，录音机在磁带上录制声音时，利用了电流的磁效应，C错误；
D．磁电式仪表中用来做线圈骨架的铝框中可以产生感应电流，能起电磁阻尼的作用，D正确。
故选BC。
13．AC
【详解】
AB．阻尼器摆动时，永磁铁通过导体板上方使之磁通量发生变化，从而在导体板中产生电涡流，这属于电磁感应，故A项正确，B项错误；
C．通过阻碍质量块和永磁铁的运动，阻尼器将动能转化为电能，并通过电流做功将电能最终转化为焦耳热，故C项正确；
D．质量块通过导体板上方时的速度越快，磁通量变化越快，产生的感应电动势和感应电流也越大，故D项错误。
故选AC。
14．AD
【详解】
用涡电流金属探测器探测地下金属物时，探测器内的探测线圈会产生交变磁场，从而使金属物中产生涡流，而涡流产生的磁场再被探测器探测到，而被探测物只要是金属即可，不一定具有磁性，故AD正确，BC错误。
故选AD。
15．AB
【详解】
AB．涡流的实质是由于发生电磁感应现象而产生的感应电流，其具有热效应和磁效应，人们利用其热效应制造了真空冶炼炉，进而提高冶炼的温度，利用其磁效应制造了地雷探测器和机场的安检门，选项AB正确；
CD．在各种电机中，涡流是非常有害的，它会使铁芯的温度升高，从而危害到线圈绝缘材料的寿命，严重时会使绝缘材料报废，且由于涡流是因发生电磁感应现象而产生的感应电流，需要消耗额外的能量，从而降低电机的效率，为此，电机里的铁芯不是由整块的钢铁制成，而是用薄薄的硅钢片叠合而成，其主要原因是一方面硅钢片的电阻率比一般钢铁的要大，可以减少损耗，另一方面每层硅钢片之间都是绝缘的，阻断了涡流的通路，进一步地减少了涡流的发热，选项CD错误；
故选AB。
16．ACD
【详解】
A．产生感应电动势的非静电力是涡旋电场给电荷的作用力，A正确；
B．根据
可知，如果想增大涡流发热，可以仅减小金属材料的电阻率，从而减小电阻，B错误；
C．根据
可知，如果想增大涡流发热，可以仅增加线圈的匝数，从而增加感应电动势，C正确；
D．在线圈电流强度不变的条件下，仅增大电流频率，则产生的感应电动势会变大，从而可增大涡流发热，D正确。
故选ACD。答案第6页，共6页
答案第7页，共1页
