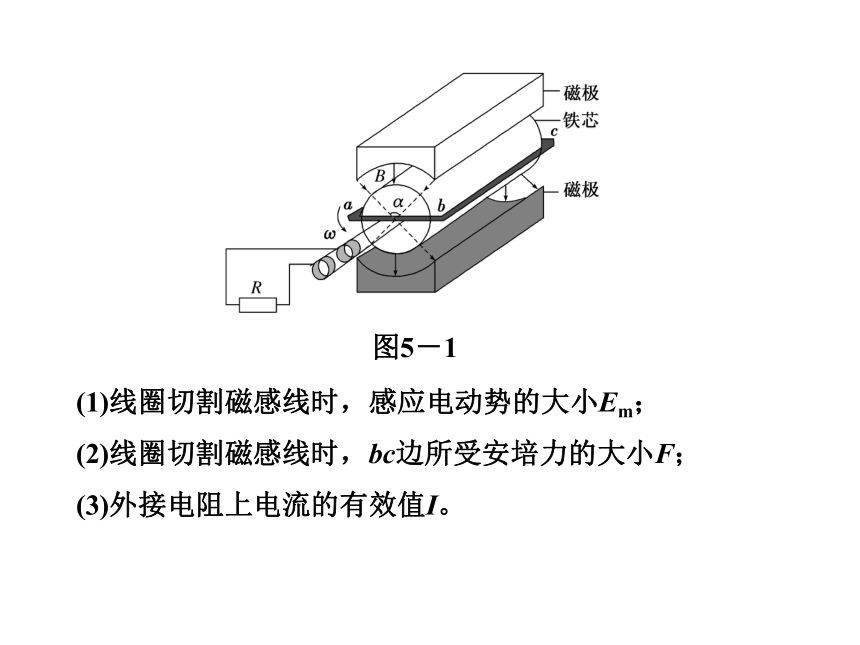

课件23张PPT。图5－1(1)线圈切割磁感线时，感应电动势的大小Em；
(2)线圈切割磁感线时，bc边所受安培力的大小F；
(3)外接电阻上电流的有效值I。 [例证2] 一理想变压器的原线
圈连接一只电流表，副线圈接入电路
的匝数可以通过滑动触头Q调节，如
图5－2所示。在副线圈上连接了定值 图5－2
电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头。原线圈两端接在电压为U1的交流电源上。则 ( )
A．保持Q不动，将P向上滑动时，电流表的读数变大
B．保持Q不动，将P向上滑动时，电流表的读数变小
C．保持P不动，将Q向上滑动时，电流表的读数变大
D．保持P不动，将Q向上滑动时，电流表的读数变小[答案] BC输电示意图(图5－3)图5－3 2．处理思路
(1)根据具体问题画出输电线路示意图。
(2)研究三个回路，分析其中的已知量、可求量、待
求量。
(3)研究两个变压器，分析其中的已知量、可求量、待求量。
(4)确定求解思路，根据回路及变压器上的电压、电流、功率关系列式求解。 [例证3] 一台交流发电机的输出功率为50 kW，输出电压为240 V，输电线总电阻R＝30 Ω，允许损失功率为输出功率的6%，为满足用电需求，则该输电线路所用的理想的升压、降压变压器的匝数比各是多少？能使多少盏“220 V 100 W”的电灯正常发光？点击此图片进入“检测·发现·闯关”
