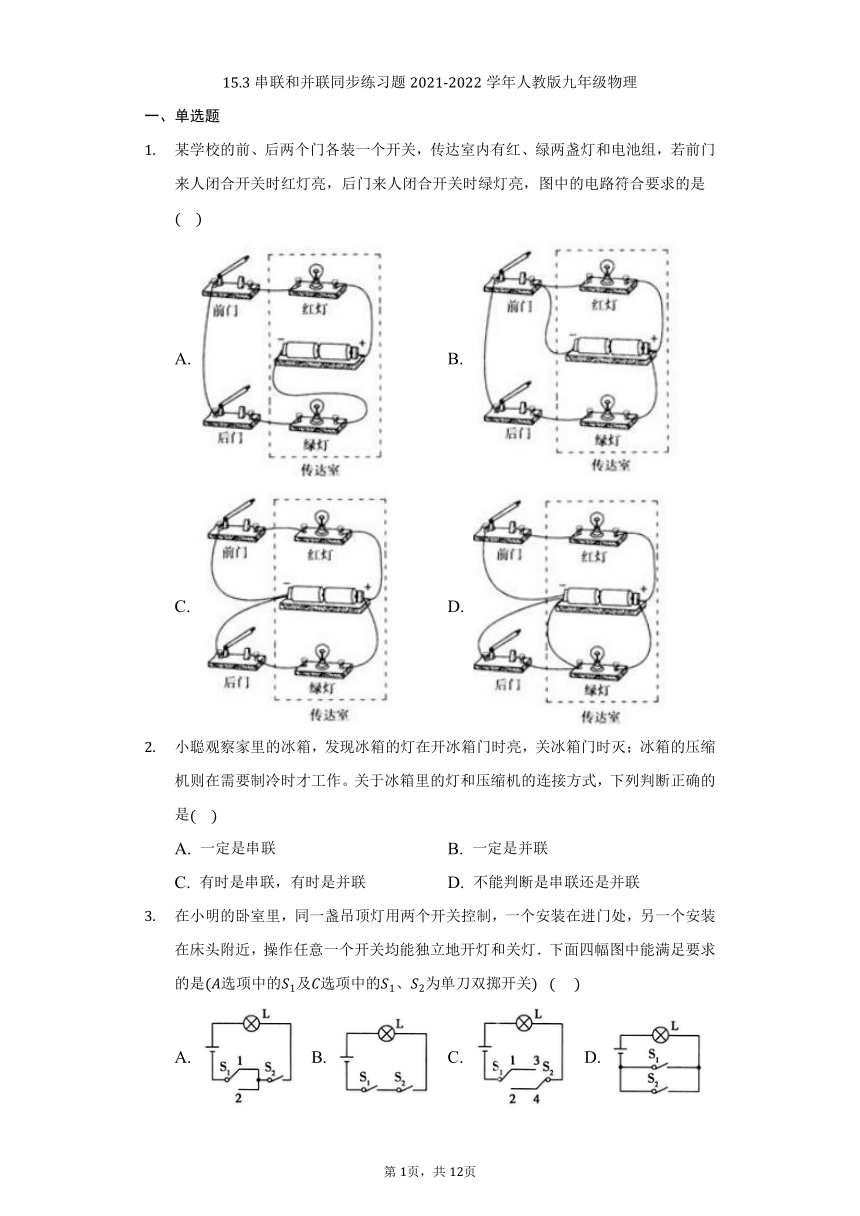

15.3串联和并联同步练习题2021-2022学年人教版九年级物理
一、单选题
某学校的前、后两个门各装一个开关,传达室内有红、绿两盏灯和电池组,若前门来人闭合开关时红灯亮,后门来人闭合开关时绿灯亮,图中的电路符合要求的是
A. B.
C. D.
小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式,下列判断正确的是
A. 一定是串联 B. 一定是并联
C. 有时是串联,有时是并联 D. 不能判断是串联还是并联
在小明的卧室里,同一盏吊顶灯用两个开关控制,一个安装在进门处,另一个安装在床头附近,操作任意一个开关均能独立地开灯和关灯.下面四幅图中能满足要求的是选项中的及选项中的、为单刀双掷开关
A. B. C. D.

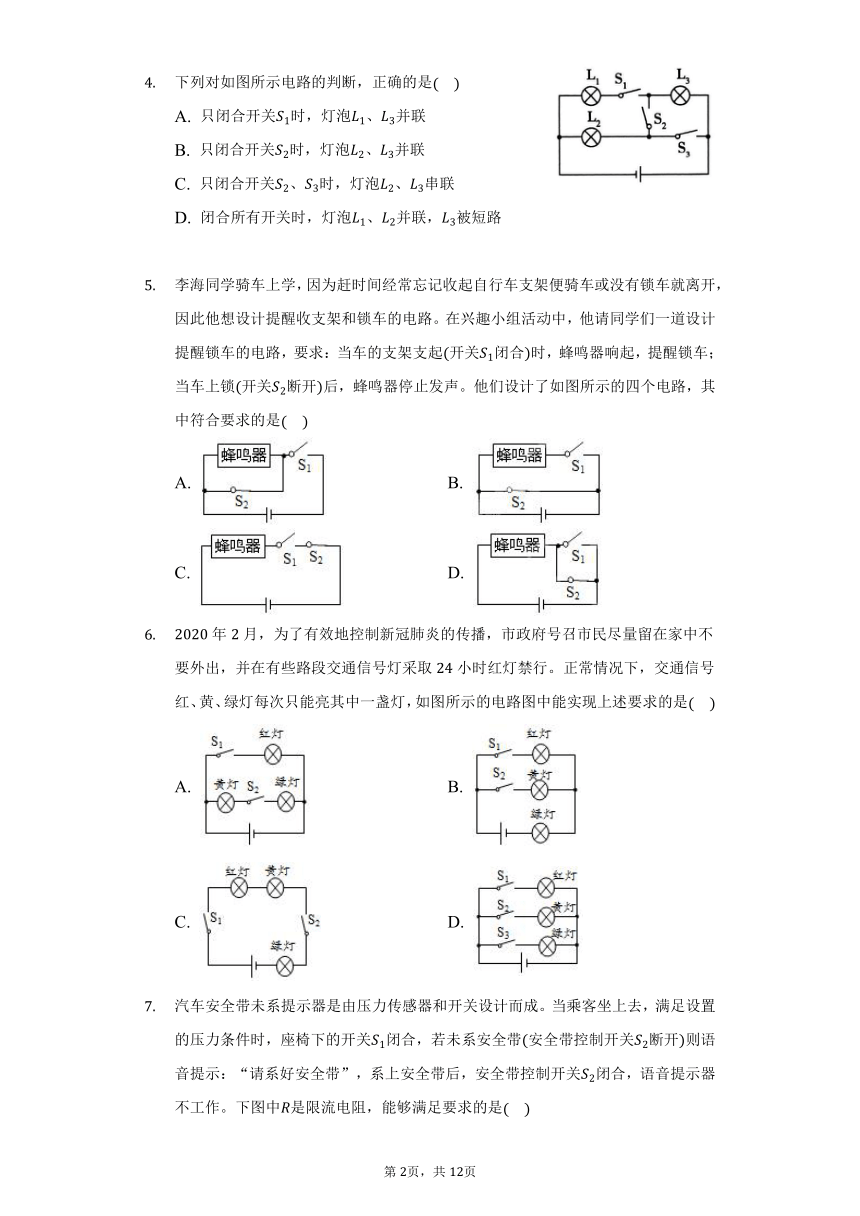

下列对如图所示电路的判断,正确的是
A. 只闭合开关时,灯泡、并联
B. 只闭合开关时,灯泡、并联
C. 只闭合开关、时,灯泡、串联
D. 闭合所有开关时,灯泡、并联,被短路
李海同学骑车上学,因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开,因此他想设计提醒收支架和锁车的电路。在兴趣小组活动中,他请同学们一道设计提醒锁车的电路,要求:当车的支架支起开关闭合时,蜂鸣器响起,提醒锁车;当车上锁开关断开后,蜂鸣器停止发声。他们设计了如图所示的四个电路,其中符合要求的是
A. B.
C. D.
年月,为了有效地控制新冠肺炎的传播,市政府号召市民尽量留在家中不要外出,并在有些路段交通信号灯采取小时红灯禁行。正常情况下,交通信号红、黄、绿灯每次只能亮其中一盏灯,如图所示的电路图中能实现上述要求的是
A. B.
C. D.

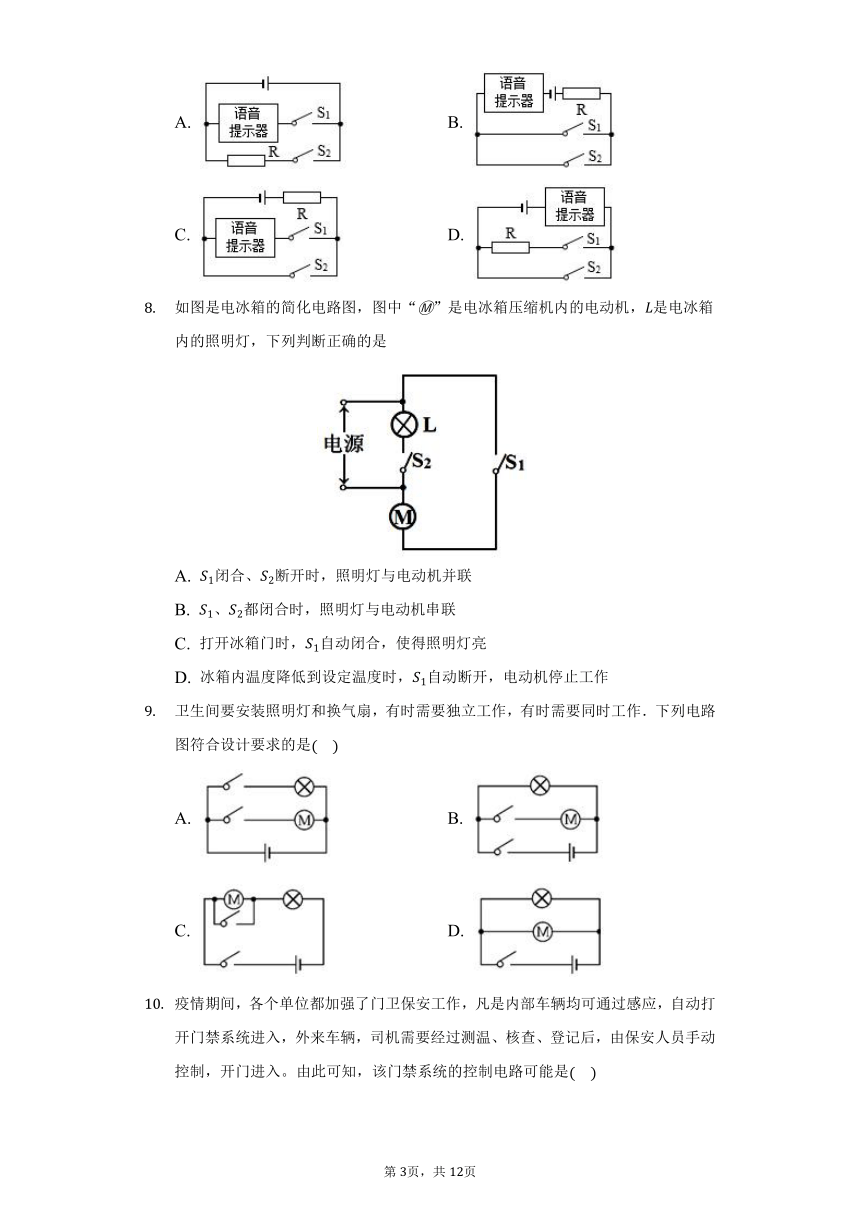

汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去,满足设置的压力条件时,座椅下的开关闭合,若未系安全带安全带控制开关断开则语音提示:“请系好安全带”,系上安全带后,安全带控制开关闭合,语音提示器不工作。下图中是限流电阻,能够满足要求的是
A. B.
C. D.
如图是电冰箱的简化电路图,图中“”是电冰箱压缩机内的电动机,是电冰箱内的照明灯,下列判断正确的是
A. 闭合、断开时,照明灯与电动机并联
B. 、都闭合时,照明灯与电动机串联
C. 打开冰箱门时,自动闭合,使得照明灯亮
D. 冰箱内温度降低到设定温度时,自动断开,电动机停止工作
卫生间要安装照明灯和换气扇,有时需要独立工作,有时需要同时工作.下列电路图符合设计要求的是
A. B.
C. D.
疫情期间,各个单位都加强了门卫保安工作,凡是内部车辆均可通过感应,自动打开门禁系统进入,外来车辆,司机需要经过测温、核查、登记后,由保安人员手动控制,开门进入。由此可知,该门禁系统的控制电路可能是
A. B. C. D.
二、填空题

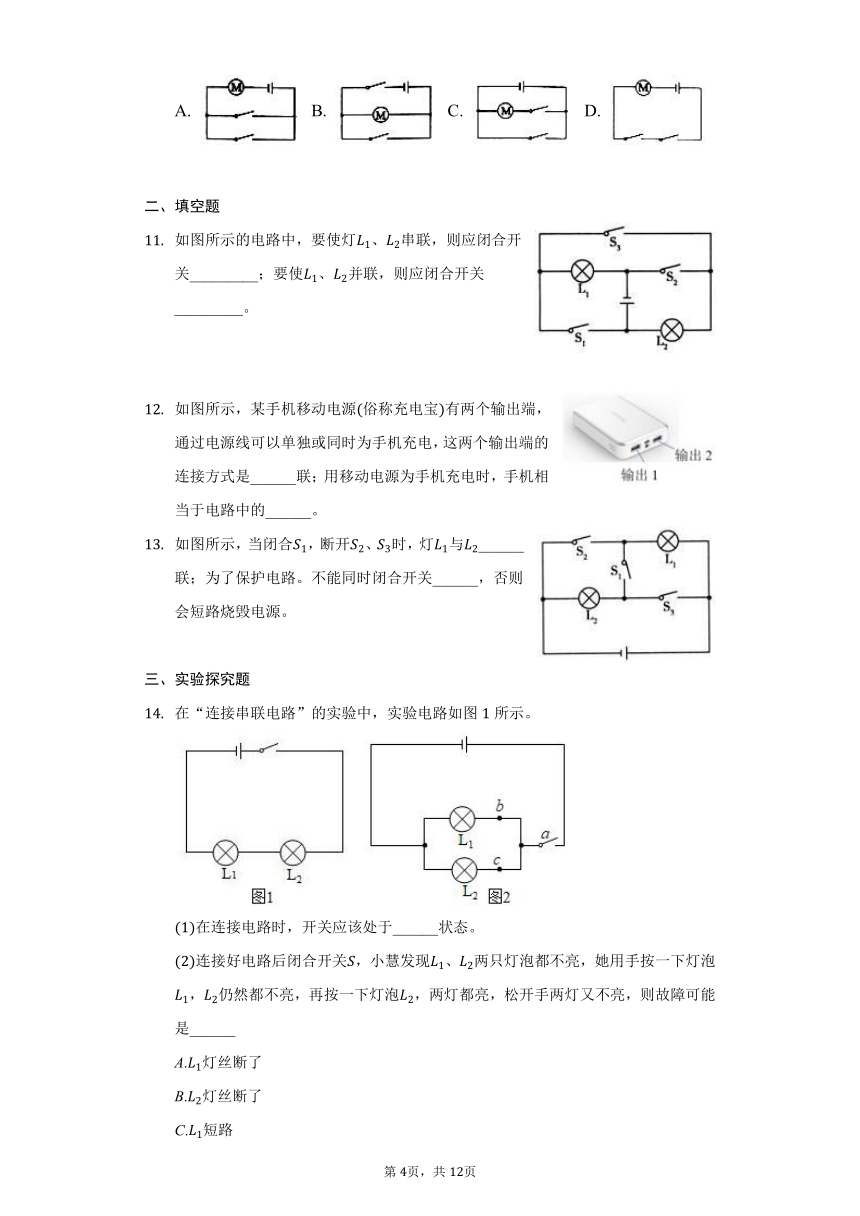

如图所示的电路中,要使灯、串联,则应闭合开关_________;要使、并联,则应闭合开关_________。
如图所示,某手机移动电源俗称充电宝有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是______联;用移动电源为手机充电时,手机相当于电路中的______。
如图所示,当闭合,断开、时,灯与______联;为了保护电路。不能同时闭合开关______,否则会短路烧毁电源。
三、实验探究题
在“连接串联电路”的实验中,实验电路如图所示。
在连接电路时,开关应该处于______状态。
连接好电路后闭合开关,小慧发现、两只灯泡都不亮,她用手按一下灯泡,仍然都不亮,再按一下灯泡,两灯都亮,松开手两灯又不亮,则故障可能是______
A.灯丝断了
B.灯丝断了
C.短路
D.与灯座接触不良

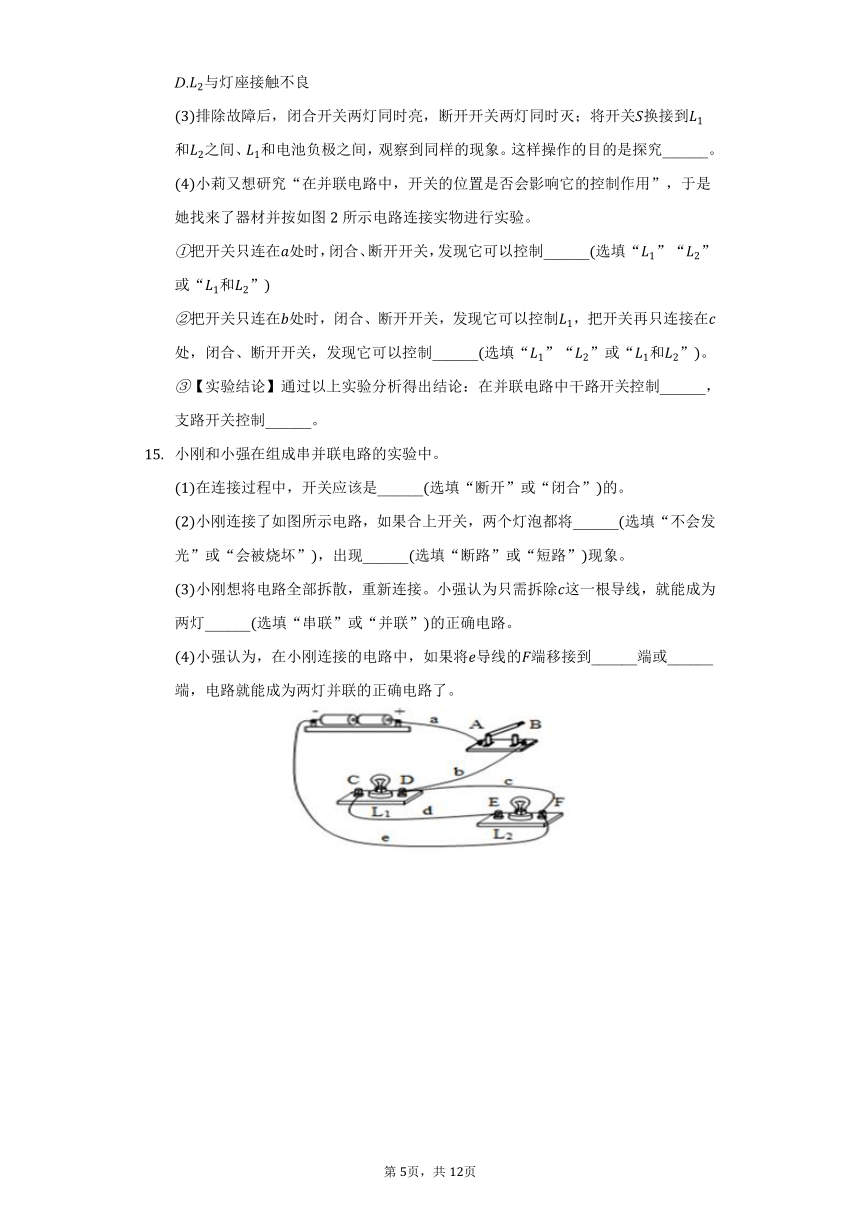

排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关换接到和之间、和电池负极之间,观察到同样的现象。这样操作的目的是探究______。
小莉又想研究“在并联电路中,开关的位置是否会影响它的控制作用”,于是她找来了器材并按如图所示电路连接实物进行实验。
把开关只连在处时,闭合、断开开关,发现它可以控制______选填“”“”或“和”
把开关只连在处时,闭合、断开开关,发现它可以控制,把开关再只连接在处,闭合、断开开关,发现它可以控制______选填“”“”或“和”。
【实验结论】通过以上实验分析得出结论:在并联电路中干路开关控制______,支路开关控制______。
小刚和小强在组成串并联电路的实验中。
在连接过程中,开关应该是______选填“断开”或“闭合”的。
小刚连接了如图所示电路,如果合上开关,两个灯泡都将______选填“不会发光”或“会被烧坏”,出现______选填“断路”或“短路”现象。
小刚想将电路全部拆散,重新连接。小强认为只需拆除这一根导线,就能成为两灯______选填“串联”或“并联”的正确电路。
小强认为,在小刚连接的电路中,如果将导线的端移接到______端或______端,电路就能成为两灯并联的正确电路了。
答案和解析
1.【答案】
【解析】
【分析】
本题考查的是电路的设计,根据题意得出两灯泡的连接方式和开关的位置是解决本题的关键。
开关控制用电器和用电器串联,两盏灯互不影响,应该并联。
【解答】
前门和后门两个开关各控制一盏灯,且互相不影响,两灯应并联,前门开关串联在红灯支路,后门开关串联在绿灯支路,故ABD错误,C正确。
故选C。
2.【答案】
【解析】
【分析】
本题考查了电冰箱的电路。电动机和电灯是并联关系,互不影响工作。
用电器串联时,各用电器相互影响,不能独立工作;用电器并联时,各用电器互不影响,能独立工作;据此分析答题。
【解答】
由于照明用的灯和冰箱的压缩机互相不影响,所以它们之间是并联的关系。
故选B。
3.【答案】
【解析】略
4.【答案】
【解析】
【分析】
本题考查串并联电路的特点,应注意掌握电路简化的方法。
【解答】
A、当只闭合开关时,电流从电源正极流出后,依次通过、、后回到电源负极,所以灯泡、串联,故A错误;
B、当只闭合开关时,电流从电源正极流出后,依次通过、、后回到电源负极,所以灯泡、串联,故B错误;
C、当只闭合开关、时,被短路,电流从电源正极流出后通过、后回到电源负极,电路为只有的简单电路,故C错误;
D、当闭合所有开关时,被短路,电流从电源正极流出经过后分成两支,一支通过,另一支依次通过、、,汇合后回到电源负极,所以灯泡、并联,故D正确.
故选D
5.【答案】
【解析】
【分析】
本题考查了电路图的设计,根据题意得出两开关的连接方式和工作状态是关键。
由题意可知,当车支架支起闭合时蜂鸣器响起,当车上锁断开,蜂鸣器停止发声,说明、闭合时蜂鸣器工作,只闭合其中一个开关时蜂鸣器不工作,则两开关串联共同控制蜂鸣器。
【解答】
由题知,当车支架支起闭合时蜂鸣器响起,当车上锁断开,蜂鸣器停止发声,说明、闭合时蜂鸣器工作,只闭合其中一个开关时蜂鸣器不工作,则两开关串联共同控制蜂鸣器。
A.由电路图可知,当车支架支起闭合时,会造成电源短路,蜂鸣器不工作,故A错误,不符合题意;
B.由电路图可知,闭合,无论车支架是否支起是否闭合时,都会造成电源短路,故B错误,不符合题意;
C.由电路图可知,当车支架支起闭合时,电路为通路,蜂鸣器响起,当车上锁断开,电路断路,蜂鸣器停止发声,故C正确,符合题意;
D.由电路图可知,闭合,无论车支架是否支起是否闭合时,蜂鸣器都工作,故D错误,不符合题意。
故选C。
6.【答案】
【解析】
【分析】
本题考查了根据要求设计电路,关键是明确并联电路的特点。
根据题意,正常情况下,交通信号红、黄、绿灯每次只能亮其中一盏灯,结合并联电路中各支路互不影响确定正确的连接。
【解答】
正常情况下,交通信号红、黄、绿灯每次只能亮其中一盏灯,即各灯彼此独立工作、互不影响,故各灯应并联,且每个灯只由一个开关进行控制,则正确的设计只有,ABC错误。
故选D。
7.【答案】
【解析】
【分析】
本题利用了对用电器短路时,用电器将不工作设计电路,注意不能出现对电源短路的情况,电阻是保护电阻,可使电路对电源不被短路。
由题意知,只有坐在座位上时,语音才可能提示:“请系好安全带”,故可控制语音提示器,当开关闭合时,语音提示器不工作了,说明语音提示器被短路了。
【解答】
当乘客坐上去,满足设置的压力条件时,座椅下的开关闭合,若未系安全带,即安全带控制开关断开,则语音提示:“请系好安全带”;系上安全带后,安全带控制开关闭合,语音提示器不工作,则将语音提示器短路了,只有C正确。
故选C。
8.【答案】
【解析】解:、读图可知,闭合、断开时,只有电动机可以工作,照明灯处于断路状态,故A错误;
B、读图可知,、都闭合时,电流有两条路径,照明灯与电动机并联,可以独立工作,故B错误;
C、读图,结合生活经验可知,打开冰箱门时,自动闭合,使得照明灯亮,故C错误;
D、读图,结合生活经验可知,冰箱内温度降低到设定温度时,自动断开,电动机停止工作,故D正确.
故选D.
在冰箱的电路中,要求电动机和照明灯可以独立工作,互不影响,因此两者之间必须并联.结合其具体的使用情况可进一步做出判断.
本题主要考查了通过电路图对电路连接情况和工作情况的判断,除以读懂电路图之外,还要结合生活经验进行判断.
9.【答案】
【解析】
【分析】
由题意可知,照明灯和换气扇都能各自独立工作,说明它们的连接方式是并联,结合选项中的电路图可做出判断。
本题考查了并联电路的特点:用电器并联时可以相互不影响,开关可以各自控制自己的支路。
【解答】
照明灯和换气扇,有时需要独立工作,有时需要同时工作,说明电灯与风扇相互不影响,能独立工作,故应使电灯与风扇并联,且各自的支路有一个开关控制,对照选项中的电路图可知,符合要求,不符合要求。
故选A。

10.【答案】
【解析】
【分析】
本题结合生活实际考查根据要求设计电路图,关键是确定两开关的连接。
根据题意确定两开关的连接方式;开关控制电动机时,应与电动机串联。
【解答】
小区内部车辆门禁系统可以自动识别将门打开,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看做一个自动开关,按钮看做一个手动开关,则两个开关单独都能打开大门,即两开关并联后再与电动机串联,只有A正确。
故选A。
11.【答案】;、
【解析】
【分析】
本题考查的是串、并联电路的辨别,在初中范围内,很少涉及混联电路的题目,所以串、并联电路的设计和辨别显得尤为重要,判断的方法有多种,如:定义法、节点法等,在学习中,要多总结解题的规律。
已知用电器的连接方式,要判断开关的断开与闭合情况,可以用电流流向法来进行分析;
在串联电路中,电流只有一条流通路径;而在并联电路中,电流从正极出发,有多条流通路径,最后都汇合到电源的负极;据此判断即可。
【解答】
要使、串联,电流从正极出发,需经过、、回到电源的负极,因此需闭合;
要、并联,电流从电源正极流出后进行分路,一路经过、,另一路经过、,然后两路汇合共同回到电源负极,因此需闭合、。
故答案为:;、
12.【答案】并 用电器
【解析】解:
移动电源给手机充电过程中,各手机间互不影响,所以输出端的连接方式是并联。
用移动电源为手机充电时,手机消耗电能,则手机相当于电路中的用电器。
故答案为:并;用电器。
移动电源给手机充电过程中,各手机应互不影响,根据串、并电路特点分析手机的连接方式;
移动电源为手机充电时,移动电源相当于电路中的电源;手机相当于用电器。
此题考查的是我们对“充电宝”有关信息的掌握和应用,体现了物理与日常生活的密切联系。
13.【答案】串;、、
【解析】
【分析】
本题考查了学生识别串、并联电路的能力,电路的识别一般就从电流路径上分析,只有一条路径的是串联,有多条路径的是并联。
串联电路中电流只有一条路径,各用电器之间相互影响;并联电路中电流有多条流通路径,各个用电器之间互不影响,独立工作;电源短路是指用导线将电源两极直接连接起来的电路。
【解答】
只闭合时,断开、,则电流只有一条路径:正极负极,因此、是串联;
当开关、、都闭合时,电源的两极直接用导线连接起来了,造成电源短路,损坏电源。
故答案为:串;、、。
14.【答案】断开 开关的作用与位置的关系 和 整个电路 所在支路
【解析】解:
为了保护电路,在连接电路时,开关应该处于断开状态;
闭合开关,、两只灯泡都不亮,电路可能为断路或短路;
当用手按一下灯泡,、仍然都不亮,说明故障可能没有在;按一下灯泡,两灯都亮,则故障在;松开手两灯又不亮,说明故障可能是与灯座接触不良;
串联电路的特点:各用电器不能独立工作、相互影响,开关控制所有用电器,开关的位置变化时,控制作用不变。
闭合开关两灯同时亮,断开开关两灯同时灭;将开关换接到和之间、和电池负极之间,观察到同样的现象。这样操作的目的是探究串联电路中开关的作用与位置的关系;
把开关连在干路的处,闭合、断开开关时,灯、同时亮或灭,发现它可以控制灯、;
把开关连在一条支路处,闭合、断开开关,发现它可以控制,不受影响;把开关再连接在另一条支路处,闭合、断开开关,发现它可以控制,不受影响;
通过以上实验分析得出结论:在并联电路中干路开关控制所有的用电器,支路开关控制本支路的用电器。
故答案为:、 ;;;;所有用电器;所在支路的用电器。
故答案为:断开;;开关的作用与位置的关系; 和; ;整个电路;所在支路。
为了保护电路,在连接电路时,开关应该处于断开状态;
闭合开关,、两只灯泡都不亮,电路可能为断路或短路,根据题中信息分析解答;
串联电路的特点:各用电器不能独立工作,相互影响,开关控制所有用电器,开关位置变化,控制作用不变;
用电器与电源组成闭合回路时,用电器可以工作;开关与它控制的电路串联在同一电路中,分析电路图然后答题。
本题考查了电路连接的注意事项、故障分析、串联电路开关作用的探究等问题,难度不大。
15.【答案】断开 不会发光 短路 串联
【解析】解:为保护电路,连接电路时,开关必须处于断开状态;
根据电路图可知,导线将电源两极直接连接起来,形成了电源短路,因此两个灯泡都不发光;
根据电路图可知,拆除这一根导线,电流从电源正极依次经过两个灯泡回到电源负极,则两灯串联连接;
要使两灯成为并联的电路,则电流应从电源的正极出发,经开关分别流入两个灯泡、然后汇合回到电源的负极;则由图可知,应将导线的端移接到端或端,电路就能成为两灯并联的正确电路了,
故答案为:断开;不会发光;短路;串联;;。
连接电路时,开关必须处于断开状态;
导线将电源两极连接起来的电路叫短路;短路时,用电器都不能工作,电源将被烧坏;
串联电路中,电流只有一条路径;并联电路中,电流有两条或多条路径;
把几个用电器并列连接在电路中的两点之间,属于并联。
本题考查了连接电路的注意事项、故障分析、电路的状态的识别、电路的改正及短路的危害,能正确区别串并联电路。
第2页,共2页
第1页,共1页
