人教版（2019）物理选择性必修2 4.2 电磁场与电磁波课件（13张PPT）

(共13张PPT)
电磁场与电磁波

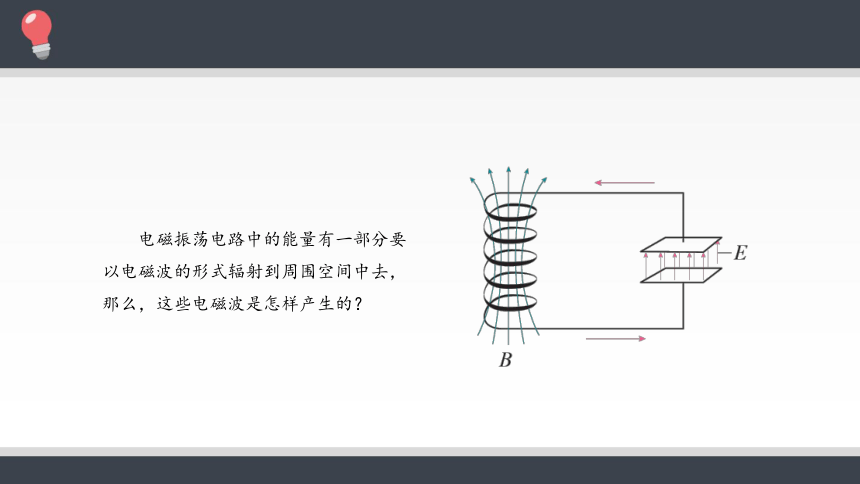

电磁振荡电路中的能量有一部分要以电磁波的形式辐射到周围空间中去，那么，这些电磁波是怎样产生的？

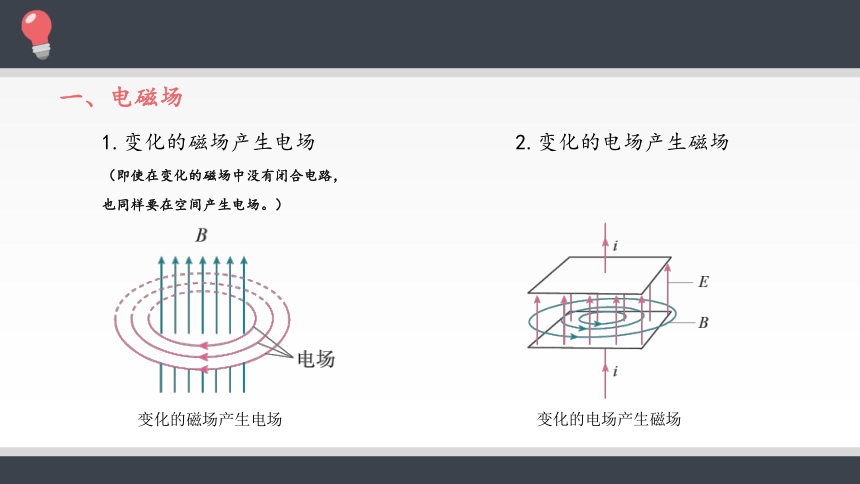

一、电磁场
1.变化的磁场产生电场
变化的磁场产生电场
变化的电场产生磁场
2.变化的电场产生磁场
（即使在变化的磁场中没有闭合电路，
也同样要在空间产生电场。）

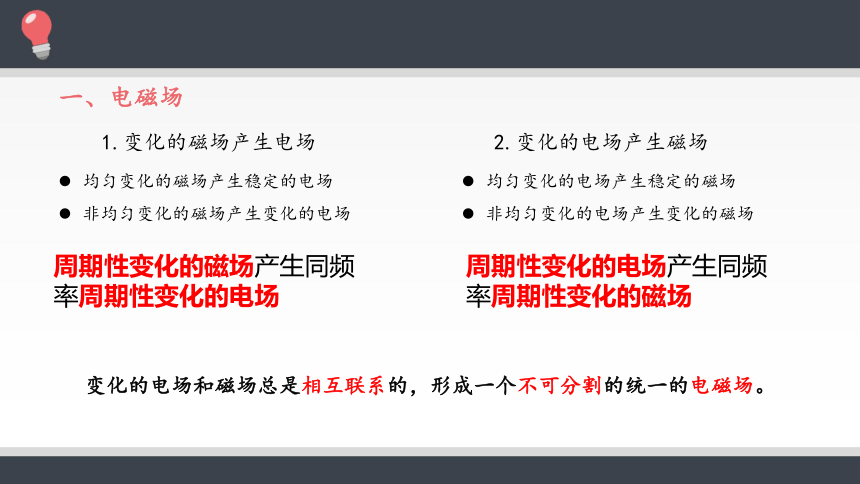

一、电磁场
1.变化的磁场产生电场
均匀变化的磁场产生稳定的电场
非均匀变化的磁场产生变化的电场
2.变化的电场产生磁场
均匀变化的电场产生稳定的磁场
非均匀变化的电场产生变化的磁场
周期性变化的磁场产生同频率周期性变化的电场
周期性变化的电场产生同频率周期性变化的磁场
变化的电场和磁场总是相互联系的，形成一个不可分割的统一的电磁场。
二、电磁波

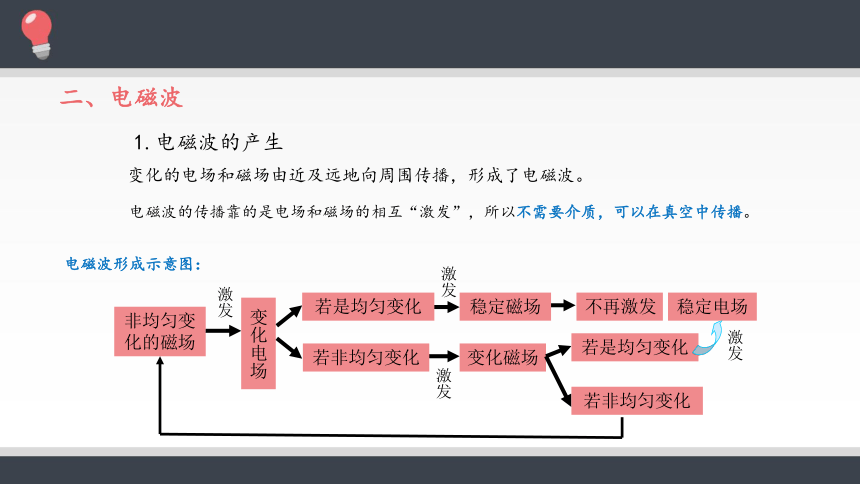

1.电磁波的产生
变化的电场和磁场由近及远地向周围传播，形成了电磁波。
激发
电磁波的传播靠的是电场和磁场的相互“激发”，所以不需要介质，可以在真空中传播。
电磁波形成示意图：
非均匀变
化的磁场
变化电场
若是均匀变化
稳定磁场
不再激发
若非均匀变化
变化磁场
若是均匀变化
稳定电场
若非均匀变化
激发
激发
激发
二、电磁波

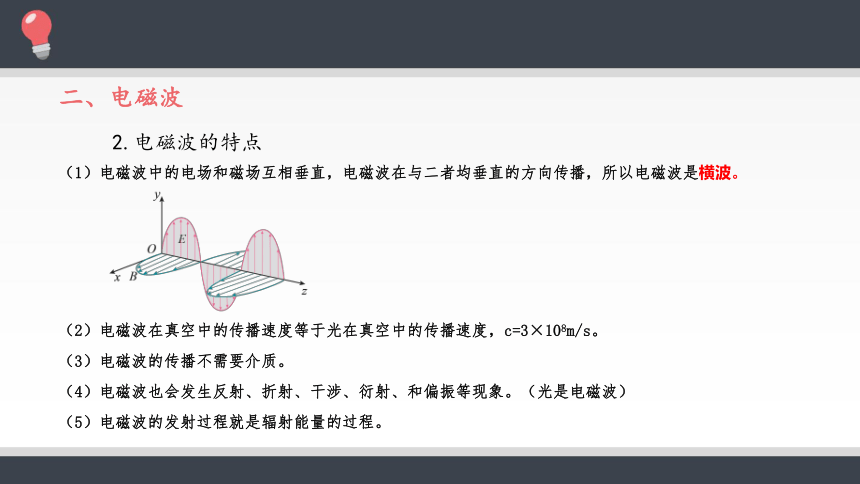

2.电磁波的特点
（1）电磁波中的电场和磁场互相垂直，电磁波在与二者均垂直的方向传播，所以电磁波是横波。
（2）电磁波在真空中的传播速度等于光在真空中的传播速度，c=3×108m/s。
（3）电磁波的传播不需要介质。
（4）电磁波也会发生反射、折射、干涉、衍射、和偏振等现象。（光是电磁波）
（5）电磁波的发射过程就是辐射能量的过程。
二、电磁波
3.电磁波的证实
20多年后，1886年，赫兹通过自制的实验装置证实了电磁波的存在。
观察到了电磁波的反射、折射、干涉、偏振和衍射等现象。
测得电磁波在真空中的速度等于光速c，证明了电磁波与光的统一性。
1．下列说法正确的是（ ）
A．恒定电流能够在周围空间产生稳定的磁场
B．稳定电场能够在周围空间产生稳定的磁场
C．均匀变化的电场能够在周围空间产生稳定的磁场
D．均匀变化的电场和磁场相互激发，形成由近及远的电磁波
AC
2．当电磁波的频率增加时，它在真空中的速度将（ ）
A．减小
B．增大
C．不变
D．减小、增大和不变均有可能
C
3．为了使发射的电磁波的波长增为原来的2倍，可以将振荡电路的电容（ ）
A．变为原来的4倍
B．变为原来的2倍
C．减为原来的一半
D．减为原来的1/4
A
4．关于电磁波的传播速度，以下叙述正确的是（ ）
A．波长越长，传播速度越快
B．频率越高，传播速度越快
C．发射量越大，传播速度越快
D．所有电磁波在真空中的传播速度都一样大
D
5．关于麦克斯韦电磁场理论，下面几种说法正确的是（ ）
A．在电场周围空间一定产生变化的磁场
B．任何变化电场周围空间一定产生变化的磁场
C．均匀变化的电场周围空间能产生变化的磁场
D．振荡电场在它的周围空间一定能产生同频率的振荡磁场
D
6．在以下几种反映电场随时间变化的图像中，能够产生磁场的是（ ）；能够形成电磁波的是（ ）
BCDE
CE
