第15课时　机械运动　常见的力
　机械运动与参照物

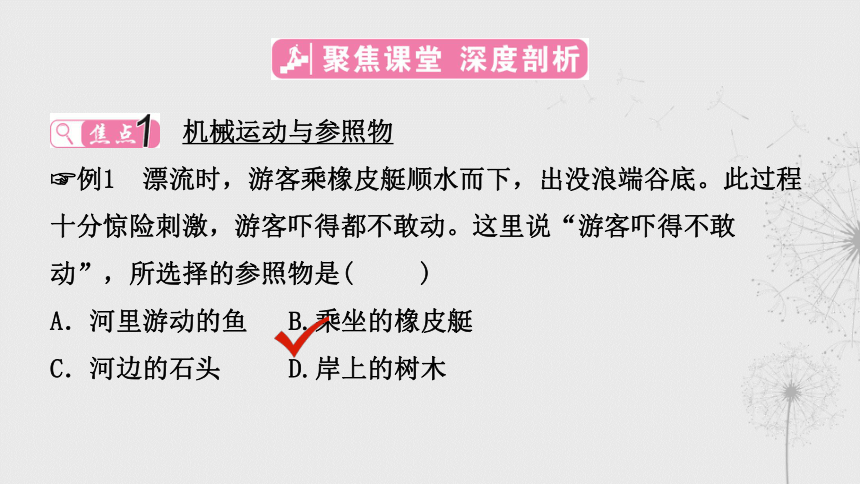

例1　漂流时，游客乘橡皮艇顺水而下，出没浪端谷底。此过程十分惊险刺激，游客吓得都不敢动。这里说“游客吓得不敢动”，所选择的参照物是( )
A．河里游动的鱼 B.乘坐的橡皮艇
C．河边的石头 D.岸上的树木

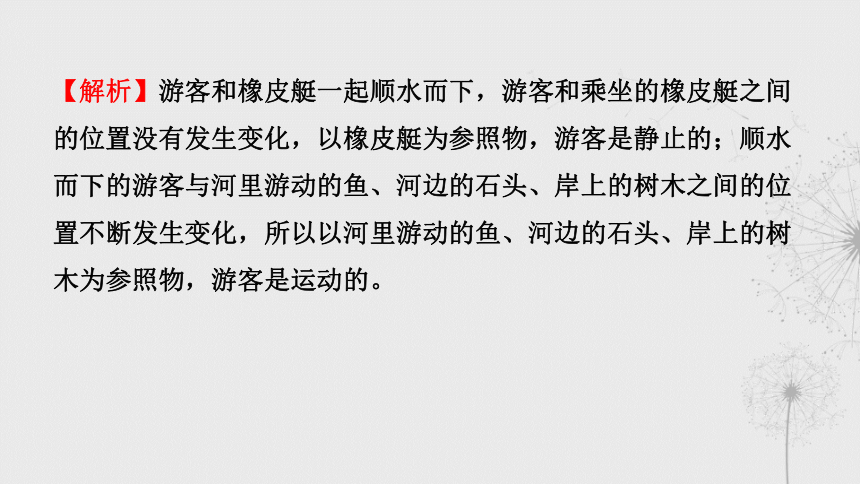

【解析】游客和橡皮艇一起顺水而下，游客和乘坐的橡皮艇之间的位置没有发生变化，以橡皮艇为参照物，游客是静止的；顺水而下的游客与河里游动的鱼、河边的石头、岸上的树木之间的位置不断发生变化，所以以河里游动的鱼、河边的石头、岸上的树木为参照物，游客是运动的。

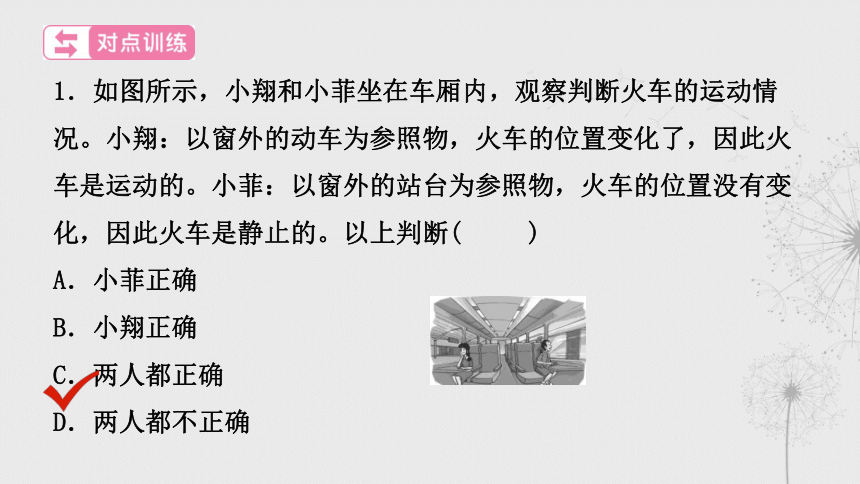

1．如图所示，小翔和小菲坐在车厢内，观察判断火车的运动情况。小翔：以窗外的动车为参照物，火车的位置变化了，因此火车是运动的。小菲：以窗外的站台为参照物，火车的位置没有变化，因此火车是静止的。以上判断( )
A．小菲正确
B．小翔正确
C．两人都正确
D．两人都不正确

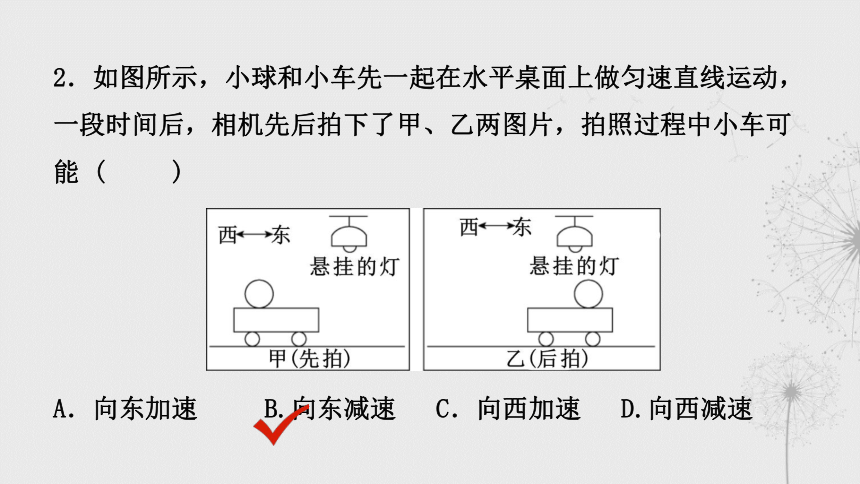

2．如图所示，小球和小车先一起在水平桌面上做匀速直线运动，一段时间后，相机先后拍下了甲、乙两图片，拍照过程中小车可能 ( )
A．向东加速 B.向东减速 C．向西加速 D.向西减速
用路程－时间图像研究机械运动

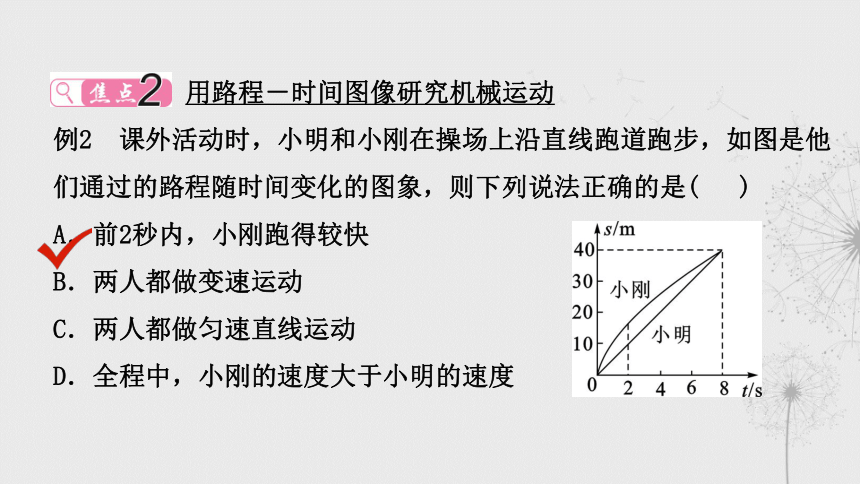

例2　课外活动时，小明和小刚在操场上沿直线跑道跑步，如图是他们通过的路程随时间变化的图象，则下列说法正确的是( )
A．前2秒内，小刚跑得较快
B．两人都做变速运动
C．两人都做匀速直线运动
D．全程中，小刚的速度大于小明的速度

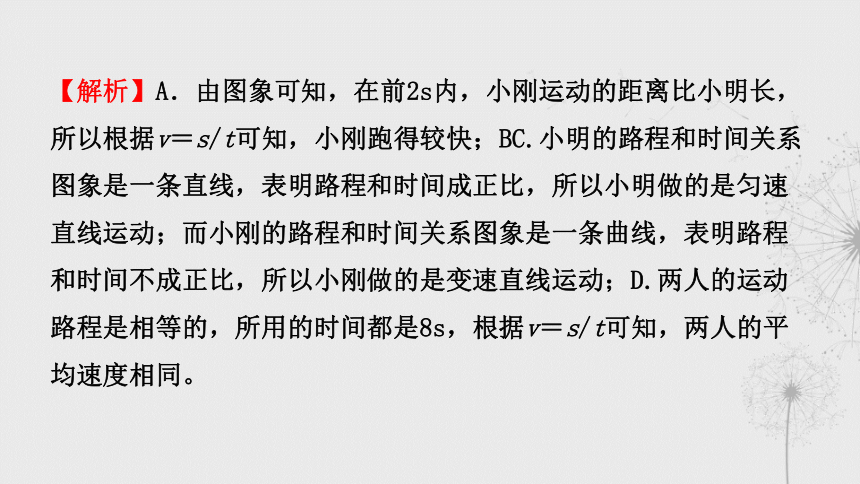

【解析】A．由图象可知，在前2s内，小刚运动的距离比小明长，所以根据v＝s/t可知，小刚跑得较快；BC.小明的路程和时间关系图象是一条直线，表明路程和时间成正比，所以小明做的是匀速直线运动；而小刚的路程和时间关系图象是一条曲线，表明路程和时间不成正比，所以小刚做的是变速直线运动；D.两人的运动路程是相等的，所用的时间都是8s，根据v＝s/t可知，两人的平均速度相同。

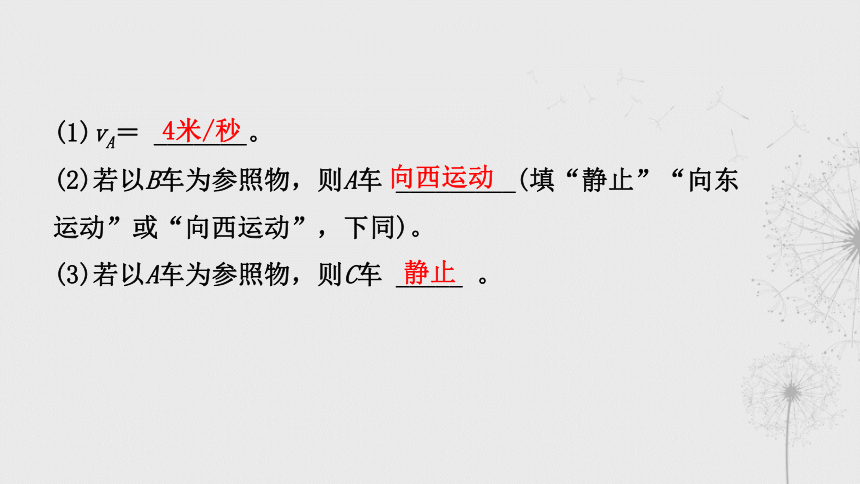

3．A、B、C三辆小车同时、同地向东运动，它们运动的图像如图甲、乙所示。由图像可知：
(1)vA＝ _______。
(2)若以B车为参照物，则A车 _________(填“静止”“向东
运动”或“向西运动”，下同)。
(3)若以A车为参照物，则C车 _____ 。
4米/秒
向西运动
静止

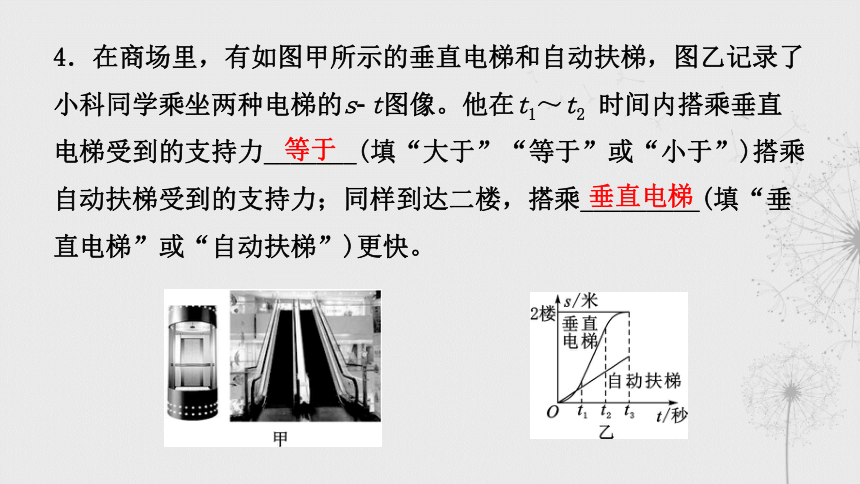

4．在商场里，有如图甲所示的垂直电梯和自动扶梯，图乙记录了
小科同学乘坐两种电梯的s t图像。他在t1～t2 时间内搭乘垂直
电梯受到的支持力_______(填“大于”“等于”或“小于”)搭乘
自动扶梯受到的支持力；同样到达二楼，搭乘_________(填“垂
直电梯”或“自动扶梯”)更快。
等于
垂直电梯
　 速度及公式

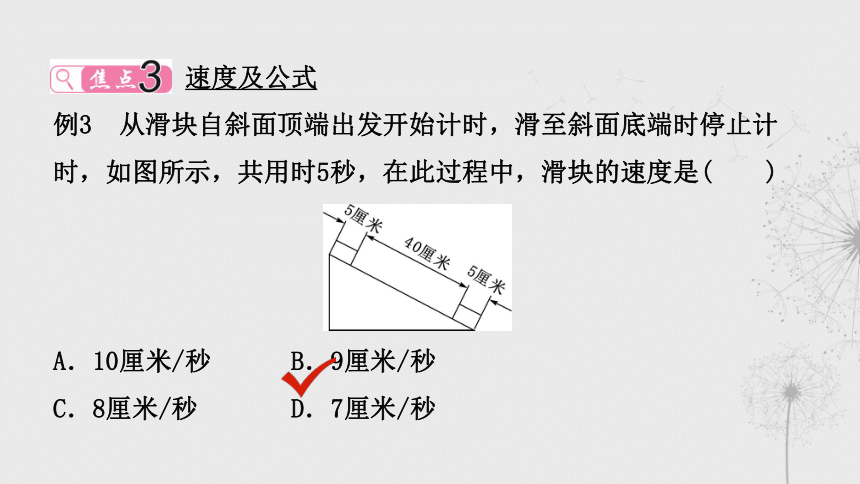

例3　从滑块自斜面顶端出发开始计时，滑至斜面底端时停止计时，如图所示，共用时5秒，在此过程中，滑块的速度是( )
A．10厘米/秒 B．9厘米/秒
C．8厘米/秒 D．7厘米/秒

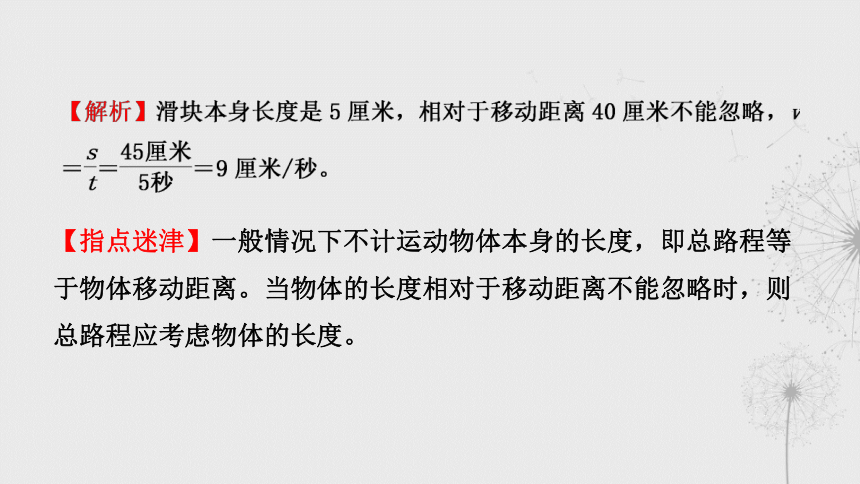

【指点迷津】一般情况下不计运动物体本身的长度，即总路程等于物体移动距离。当物体的长度相对于移动距离不能忽略时，则总路程应考虑物体的长度。
5．为了研究摆锤的摆动，小明用细绳把摆锤悬挂起来，将摆锤从A点静止释放，利用频闪照相技术拍摄摆锤在相同时间间隔的位置(如图所示)。
(1)摆锤到达最高点B时速度为零，是否处于平衡状态？_____(填
“是”或“否”)。
(2)摆锤从A点到O点时速度如何变化？并用照片中的证据来说明。
___________________________________________。
否
变大；相邻摆锤时间间隔相同，间距越来越大
6．匀速直线运动是指在任何相等的时间内通过相等路程的直线运动。匀加速直线运动是指在任何相等的时间内增加相同速度的直线运动，如从静止开始，1s末的速度是2m/s，则2s末的速度是4m/s，3s末的速度是6m/s……做匀速直线运动的物体在时间t内移动的距离s＝vt。在它的v t图象中(如图甲)，阴影矩形的边长正好是v和t。 可见，做匀速直线运动的物体移动的距离对应着v t图象中阴影部分的面积。匀加速直线运动的物体移动的距离也有类似的关系。现有一辆汽车在教练场上由静止开始沿平直道路做匀加速运动，在10s末速度达到10m/s，然后以此速度做50s的匀速直线运动，最后减速慢慢停下。
(1)从汽车由静止开始运动计时，在图乙中作出汽车在1分钟内的v t图象。
(2)求这1min内汽车行驶的距离。
力及力的作用效果
例4　如图实验，用力F按压平面镜之间的桌面时，经两平面镜
反射后照到墙面上的光点位置将_______(填“上升”“不变”或
“下降”)；这个实验说明力能改变物体的_______。
下降
形状
【解析】用力F按压平面镜之间的桌面时，桌面中间变形下降，说明力能改变物体的形状，此时两个平面镜向中间倾斜，光束的位置相对降低，照到墙面上的光点位置下降。
7．鱿鱼是一种软体动物，鱿鱼头部的腹面有一个漏斗状的喷口，
它不仅是生殖、排泄“墨汁”的出口，也是鱿鱼重要的运动器
官。鱿鱼经过身体侧面的孔和喷口，把水吸入鳃腔，在躯干里聚
集大量的水。当它紧缩口袋状的身体通过喷口将水向前喷出时，
可以推动鱿鱼_______(填“向前”或“向后”)运动，这是由于物
体之间 _________________。
向后
力的作用是相互的
8．气球是一种常用的实验材料。
(1)如图甲所示，左球挤右球，两球都变形了，说明力能使物体
_______________________。
发生形变(或改变形状)
(2)如图乙所示，气球向后喷气时会获得向前的动力而加速运动，
此动力的施力物体是 ___________(填“喷出的气体”或“球外
空气”)。
(3)如图丙所示，轻推气球，气球会快速滑行，说明利用______
可以减小摩擦。
喷出的气体
气垫
　 力的测量
例5　把弹簧测力计的一端固定，另一端用3N的力拉它时，弹簧测力计的示数为3N，若将弹簧测力计的固定端取下，两端各施一个拉力(F1和F2)而使弹簧测力计静止且示数为3N，如图所示。则拉力F1和F2分别为 ( )
A．0N和3N B．3N和3N
C．3N和6N D．6N和3N
【解析】本题的两种情况中弹簧测力计的受力情况是一样的，可以把F1看作是固定端的拉力。两端各施一个拉力F1和F2，弹簧测力计静止，说明受力平衡，两边的力相等。
9．三位同学用同一个弹簧拉力器测臂力，结果每个人都能把双臂伸直，甲同学臂力最大、乙同学双臂最长、丙同学最强壮。关于他们对拉力器的拉力，下列说法中正确的是( )
A．三位同学的拉力一样大
B.甲同学的拉力大
C．乙同学的拉力大
D.丙同学的拉力大
10．弹簧测力计的原理是：在弹性限度内，弹簧的伸长量与所受
的拉力成正比。某次实验测得弹簧所受的拉力F与弹簧的长度L的
关系如图甲所示，请解释图上A点表示的意义是______________
________________；当弹簧测力计示数如图乙所示时，弹簧的长
度为____厘米。
当拉力为0时，
弹簧原长为4厘米
8
　 力的三要素及示意图
例6　内有少量饮料的罐子可以斜放在水平桌面上保持平衡。下列四幅图中，能正确表示饮料罐(含饮料)所受重力示意图的是( )
A　　　　　B　　　　　C　　　　　　D
【解析】重力的方向一定是竖直向下的。要让内有少量饮料的罐子可以斜放在水平桌面上保持平衡，桌面通过接触点给罐子竖直向上的支持力，所以重力的作用线必须经过罐子与桌面的支撑点。
11．将一薄钢条的下端固定，分别用不同的力(F1＝F3＝F4＞F2)推它，使其发生如图所示形变。为探究力的作用效果与力的方向的关系，应比较的两组实验是( )
A．甲和丙 B．乙和丙 C．丙和丁 D．乙和丁
12．如图所示为一把扫帚静止立在地面上的受力示意图，下列说法中正确的是( )
A．扫帚所受重力的大小为10牛
B．扫帚所受重力的作用点为O点
C．扫帚所受重力的方向为竖直向上
D．扫帚没有受到地面对它的支持力作用
13．滑块被固定在光滑斜面底端的压缩弹簧弹出。滑块离开弹簧后沿斜面向上运动的过程中，不考虑空气阻力，下列关于滑块的受力示意图，正确的是( )
　 重力和弹力
例7　小科同学用如图所示的装置判断重力的方向，球A所受重
力的施力物体是_______。缓慢改变木板M的倾角α，可观察到悬
线OA的方向______ (填“改变”或“不变”)。
地球
不变
【解析】物体由于受地球吸引而
受到的力叫重力，重力的施力物体是地球，重力的方向总是竖直向下，当倾角α改变时，重力方向不变，悬线OA的方向不变。
14．一个由倒L形支架和与支架垂直的底板组成的装置，在O点用
棉线悬挂一个小球。现将一个装有水的杯子放在装置的底板上，
如图所示，不断改变底板的倾斜角度(一定范围内)，可观察到
___________________________________________。这个实验可
以说明 _______________________。
水面总是水平的，悬挂的小球始终与水平面垂直
重力的方向总是竖直向下
15．如图所示为小金做的“重力的大小跟什么因素有关”的探究实验，将钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，并记录在表格中。
质量m/克 100 200 300 400 500
重力G/牛 1 2 3 5
(1)表格中空格的数据应该为____牛。(g取10牛/千克)
(2)图甲中弹簧测力计的示数为______牛。
(3)由此可知，物体所受的重力跟质量的关系为________________
(用代数式表示)。
(4)弹簧测力计中最重要的部件就是弹簧。在弹簧的弹性限度内，
弹簧的伸长与外力存在一定关系。小金观察实验室另一弹簧测力
计，通过实验记录外力F与弹簧的伸长量x并作出F x图线如图乙
所示，发现该图线不过原点，其原因可能是 _________________
_______________________。
4
4.6
G＝m×10牛/千克
弹簧测力计的指针
一开始没有指在零刻度上
16．小明同学根据“小磁针在通电螺线管周围会受到磁力的作
用，说明电流周围存在磁场”，从而猜想在地球周围也可能存
在某种“重力场”。
(1)小明猜想的依据是 _____________________________。
(2)同一物体在月球上受到的重力大约是地球上的六分之一，推
测月球上的“重力场”比地球上的要___(填“强”或“弱”)。
地球附近的物体受到重力的作用
弱
(3)根据通电螺线管的磁场分布，小明推测“重力场”最可能是
下列图中的_____。
甲
