　 串、并联电路的识别

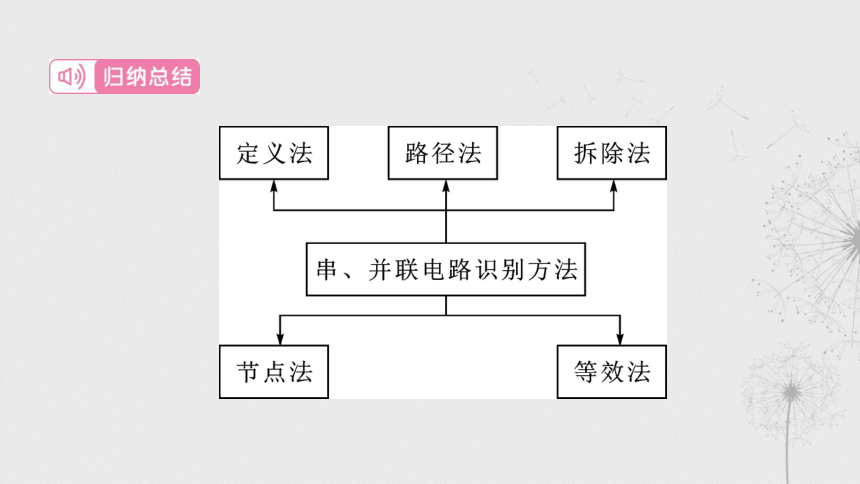

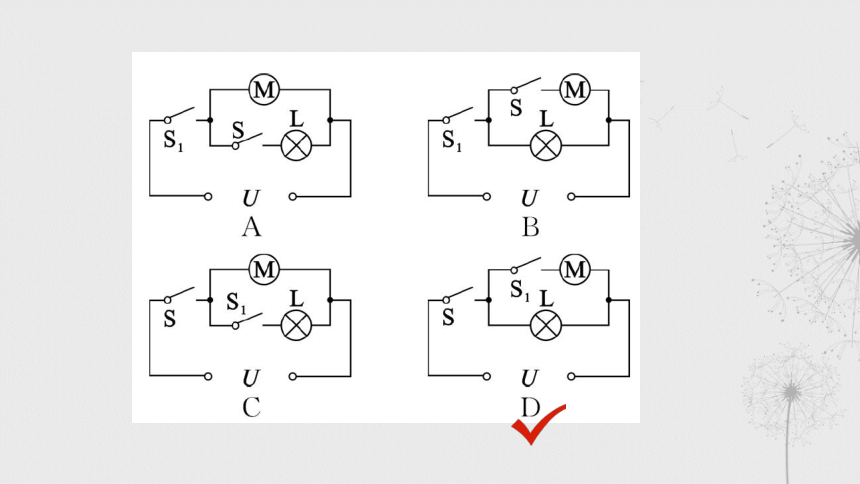

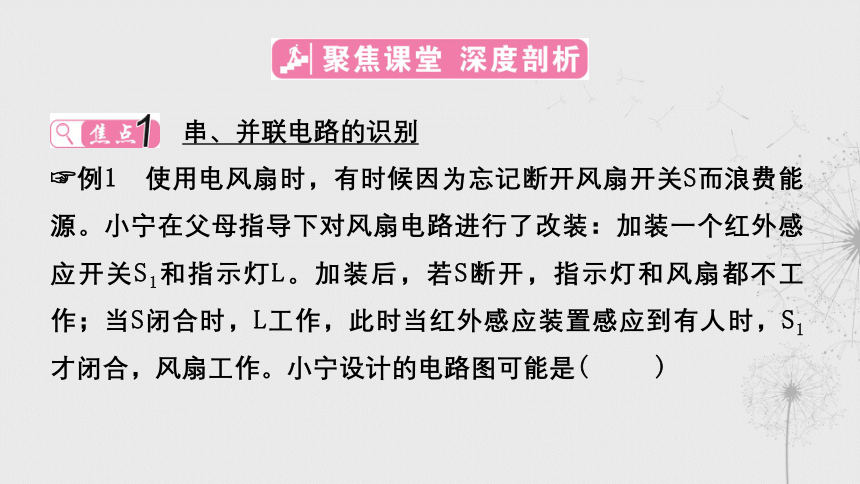

例1　使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是( )

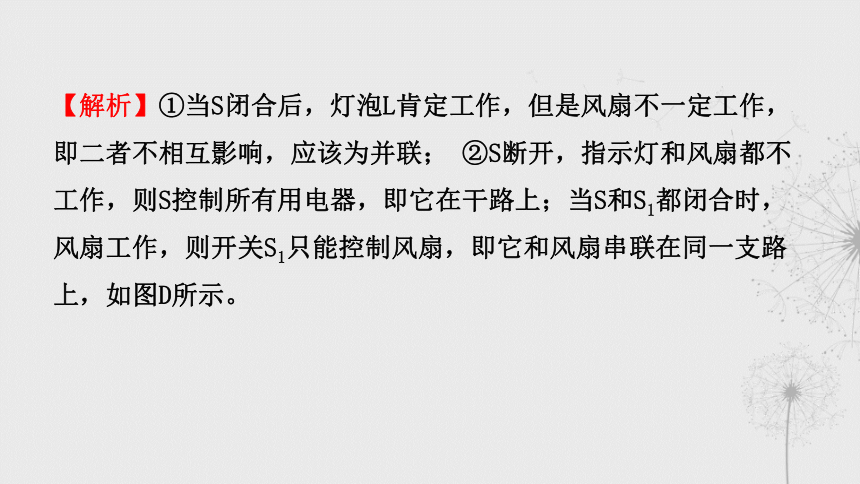

【解析】①当S闭合后，灯泡L肯定工作，但是风扇不一定工作，即二者不相互影响，应该为并联； ②S断开，指示灯和风扇都不工作，则S控制所有用电器，即它在干路上；当S和S1都闭合时，风扇工作，则开关S1只能控制风扇，即它和风扇串联在同一支路上，如图D所示。

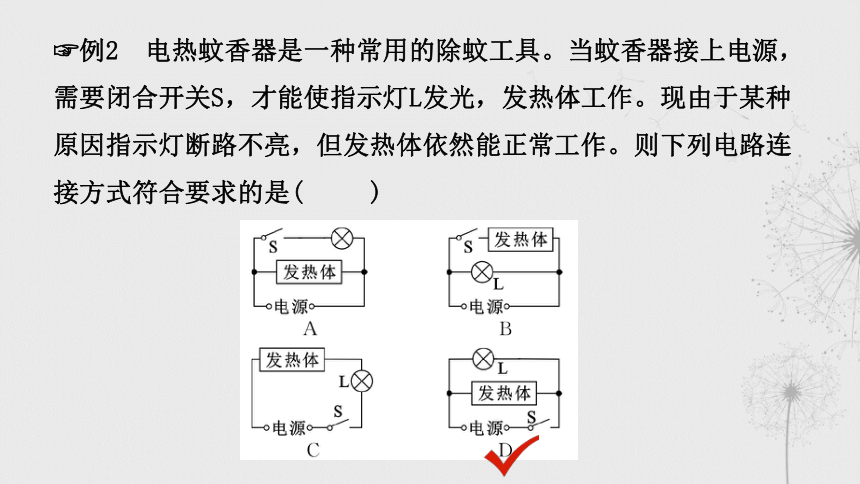

例2　电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是( )

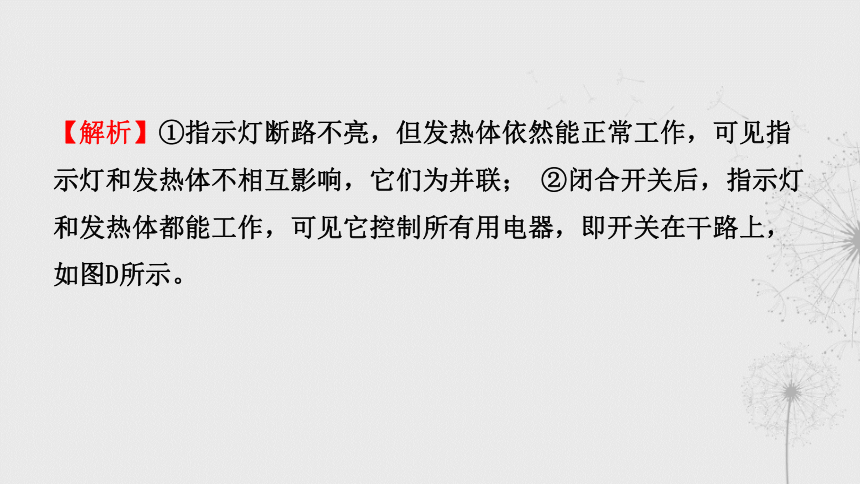

【解析】①指示灯断路不亮，但发热体依然能正常工作，可见指示灯和发热体不相互影响，它们为并联； ②闭合开关后，指示灯和发热体都能工作，可见它控制所有用电器，即开关在干路上，如图D所示。

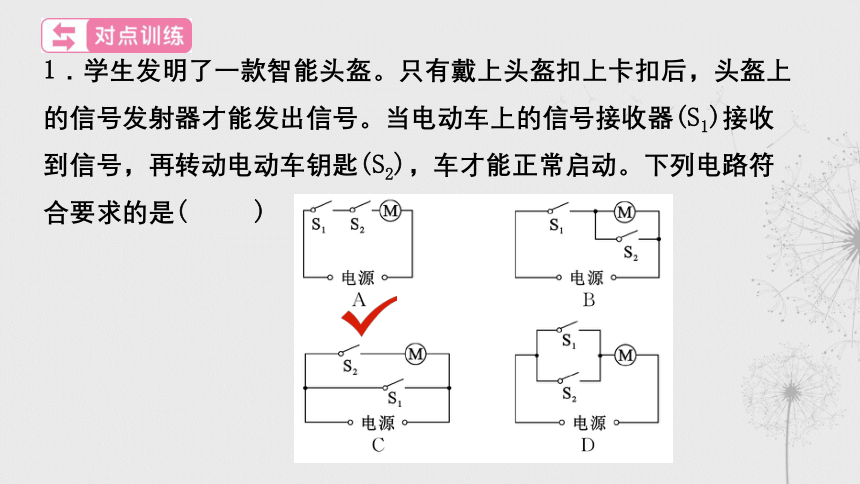

1．学生发明了一款智能头盔。只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号。当电动车上的信号接收器(S1)接收到信号，再转动电动车钥匙(S2)，车才能正常启动。下列电路符合要求的是( )

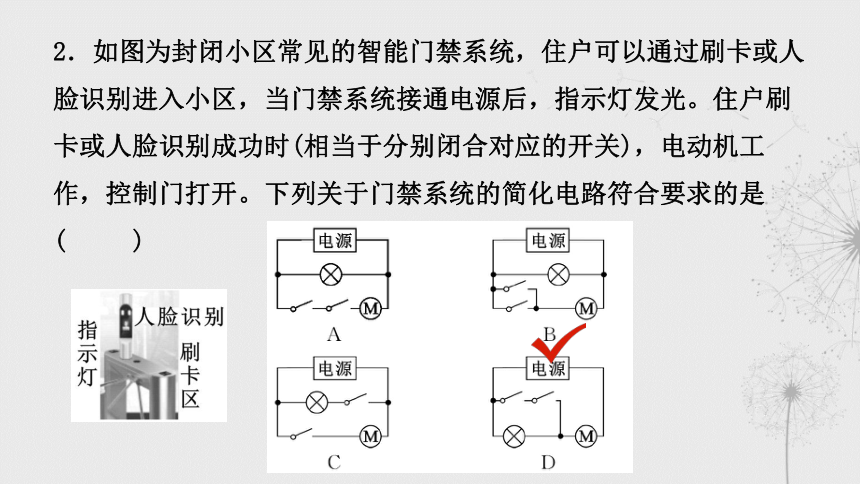

2．如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时(相当于分别闭合对应的开关)，电动机工作，控制门打开。下列关于门禁系统的简化电路符合要求的是( )
　实物图和电路图的互画
例3　如图中的电路图与实物图相对应的是( )
【解析】从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量通过灯泡L1的电流。A.图中电流从正极出发，经开关分支，一支经电流表、灯泡L1，另一支经灯泡L2，然后共同回负极，与实物图符合；B.图中电流表测量通过灯泡L2的电流，与实物图不符；C.图中电流表测量通过干路的电流，与实物图不符；D.图中电流表的连接位置错误。
3．根据电路的实际需要连接实物图，并在虚线框中画出电路图。
(1)如图甲所示，将图中的电路元件连接起来，成为符合下述要求的电路图(设灯泡不会烧坏)：
①只闭合开关S1，L1、L2两灯都亮；
②只闭合开关S2，L1、L2两灯都不亮；
③开关S1、S2都闭合，L1灯不亮，L2灯亮。
甲
(2)如图乙所示，请把图中的电路元件连成电路图，要求：开关S1只控制灯L1，开关S2控制干路。
乙
已知实物图画电路图的一般步骤：
　 判断电压表、电流表
例4　如图所示，已知两只灯泡L1和L2是串联的，则在①②③三个电表中(电流表或电压表)判断正确的是( )
A．①是电流表，②③是电压表
B．①③是电压表，②是电流表
C．①②是电流表，③是电压表
D．①②③都是电流表
【解析】本题已知两灯泡串联连接，电路中两只灯泡只有一条电流的路径，则可以判断有电流通过的②是电流表，没有电流通过的①③是电压表。
4．如图所示的电路，“○”内的1、2、3可能是电流表，也可能是电压表，当开关S闭合后，两灯都亮，且三个电表都有正常示数，那么下列判断正确的是( )
A．①③是电流表，②是电压表
B．①是电压表，②③是电流表
C．①②是电流表，③是电压表
D．①②是电压表，③是电流表
(1)短路法：电流表内阻很小，相当于一根导线；电压表内阻很大，相当于开路，故可将填电表的地方换成一根导线，若出现短路，则填电压表；若未出现短路，则填电流表。
(2)规律法：依据两电表的连接方式，电流表应串联在电路中，电压表应并联在电路中。
(3)去表法：先假设将电表去掉，再分析电路是否受影响，若其他元件不能正常工作，则去掉的是电流表；若其他元件能正常工作，则去掉的是电压表。
分析常见的电路故障
例5　今年“五一”假期、铁路接触网遭异物侵扰的新闻多次上热搜。铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是( )
【解析】在正常情况下，动车组接在火线和零线之间，因为有电流通过，所以动车组可以正常运行。如果风筝线搭在火线上，由于风筝线几乎没有电阻，所以电流全部从风筝线流入大地，从而将动车组短路，导致列车停止运行，如图D所示。
5．如图所示电路中，闭合开关S后，灯泡L不发光，现用电压表检查电路故障，测得Uad＝6.0 V，Ucd＝0 V，Ubc＝0 V，Uab＝6.0 V，则该电路的故障可能是( )
A．灯泡L开路 B．电阻R1开路
C．电阻R2开路 D．开关S开路
6．如图所示，是“测量小灯泡电功率”的实物电路，电路连接好后，闭合开关，发现电路出现如下表故障，请根据现象和检测结果指出故障的可能原因：
序号 1 2
故障现象 灯泡较暗，两表的示数均较小 灯泡不亮，电压表示数较大，电流表无示数
检测 移动滑动变阻器滑片，现象不变 取下灯泡，两表的示数均不变
故障原因 _____________________
_________________ 灯泡断路
滑动变阻器下面两个接
线柱同时接入电路
电路故障常见的两种情况：一是短路；二是开路。电路中电流表有(或无)示数，表明电路是通路(或开路)；电压表有(或无)示数，表明电压表两接线柱以外直到电源的所有电路都是通路(或有断路)。
